Rocket - debug - DMI

Posted 2020-11-25 wjcdx

https://mp.weixin.qq.com/s/70BoeS7z4aBZK24zxdZzXA

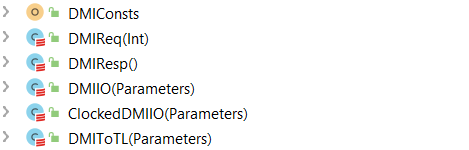

简单介绍DMI的实现。

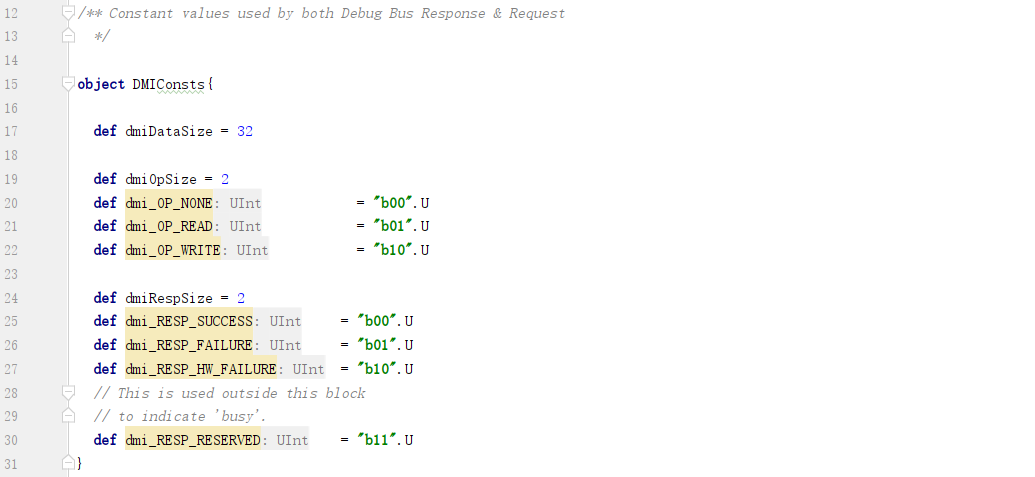

1. DMIConsts



定义DMI使用的常量：

其中：

a. dmiDataSize为数据宽度；

b. dmiOpSize为操作宽度；

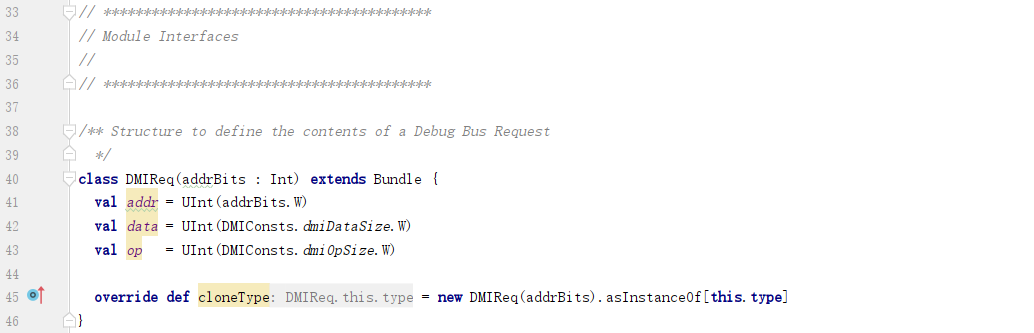

2. DMIReq



定义DMI请求的结构：

其中：

a. addr为请求地址，其宽度由参数传入；

b. data为请求时使用的数据；

c. op为请求的操作类型；

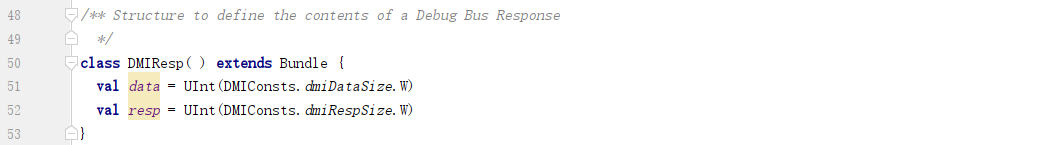

3. DMIResp



定义DMI响应的结构：

其中：

a. data为响应的数据；

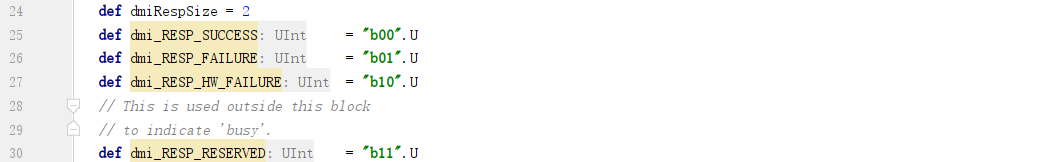

b. resp为响应的状态：

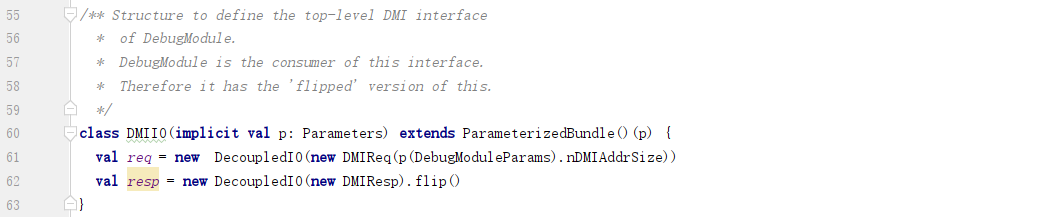

4. DMIIO



定义顶层DMI接口：

其中：请求接口中的地址宽度，从全局配置中获取；

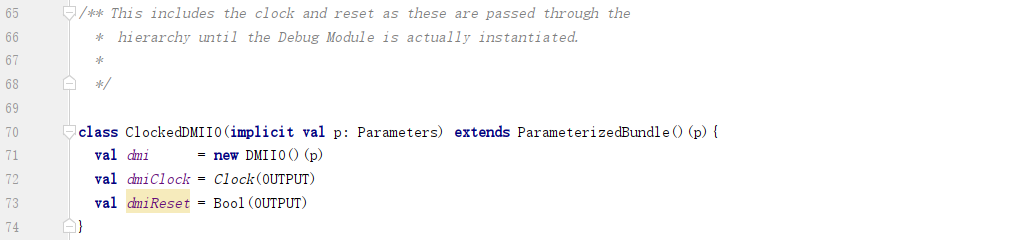

5. ClockedDMIIO



增加了时钟和复位信号输出的DMI接口：

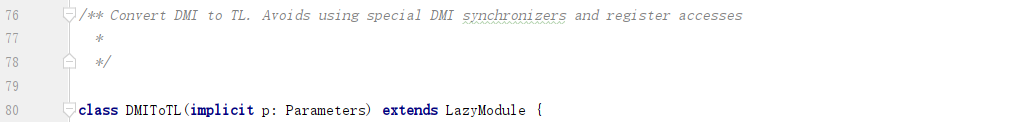

6. DMIToTL



定义DMI接口向TileLink接口转换的逻辑：



1) diplomacy node



这是一个只有输出边没有输入边的节点（TLClientNode）：



2) lazy module



lazy module实现具体的转换逻辑：



A. diplomacy node只有输出边，没有输入边：



B. 定义模块IO：



C. 生成通过channel a发起请求所需的fromSource/toAddr/size：



D. 生成读写请求逻辑：

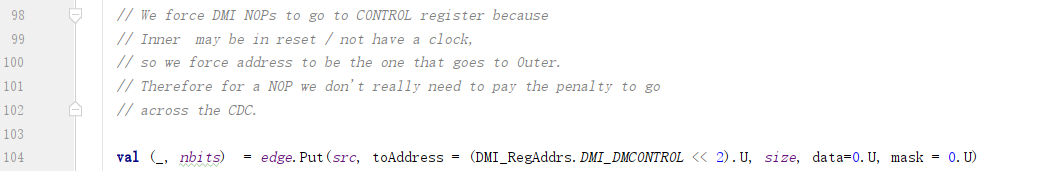

E. 生成NOP逻辑：

其中：mask=0代表不写入：

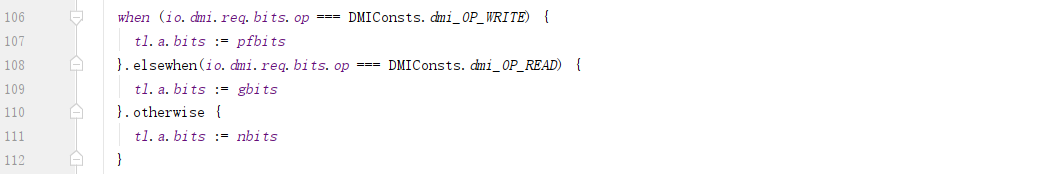

F. 根据操作类型，选择通过channel a发出的请求：



G. 适配请求的ready/valid：



H. 适配响应的ready/valid：



I. 返回响应状态和数据：



J. 不支持缓存：
