https://mp.weixin.qq.com/s/jkBP6ZjEbgm-SVDpLUMjlA

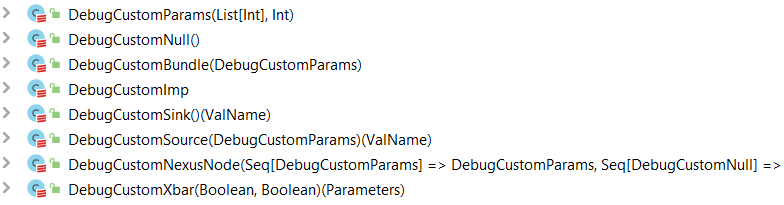

简单介绍Custom的实现。



技术图片

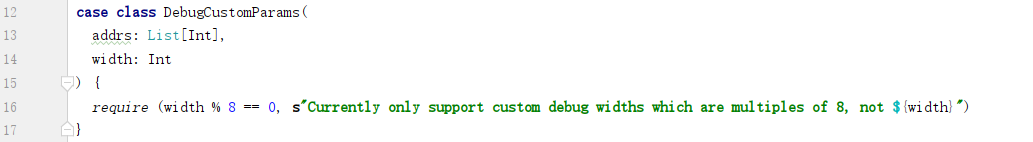

1. DebugCustomParams



技术图片

包含两个参数:

a. addrs: 地址;

b. width: 数据宽度;



2. DebugCustomNull



定义向上游传递的空参数:

技术图片



3. DebugCustomBundle

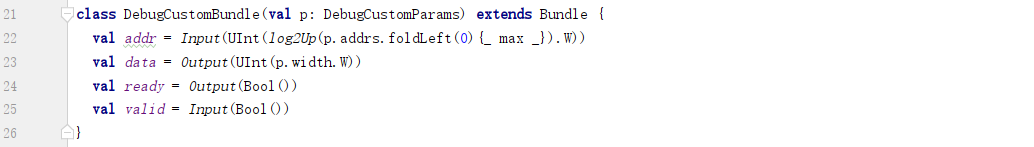

定义DebugCustom节点连接所需要的Bundle:

技术图片

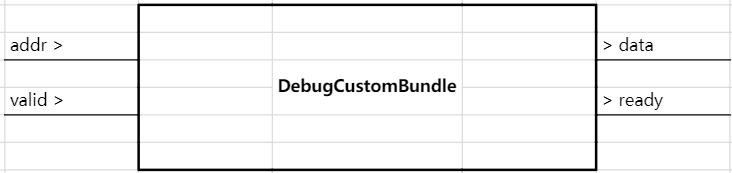

从一个节点的角度看,其定义如下:

技术图片



其中:

a. 相连节点发送输入地址(addr),以及地址是否合法的标志(valid);

b. DebugCustomBundle所属节点输出是否准备好接收地址的信号(ready);

c. DebugCustomBundle所属节点输出地址对应的数据(data);

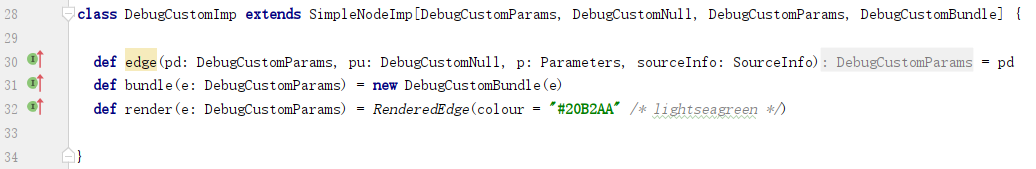

4. DebugCustomImp



DebugCustom节点实现:

技术图片

DUEB参数分别为:DebugCustomParams, DebugCustomNull, DebugCustomParams, DebugCustomBundle。



5. DebugCustomSink



定义下游节点,根据注释,下游节点是调试模块:

技术图片



6. DebugCustomSource



定义上游节点,根据注释,上游节点是数据源:

技术图片



7. DebugCustomNexusNode



定义用于连接多个数据源的联系节点:

技术图片

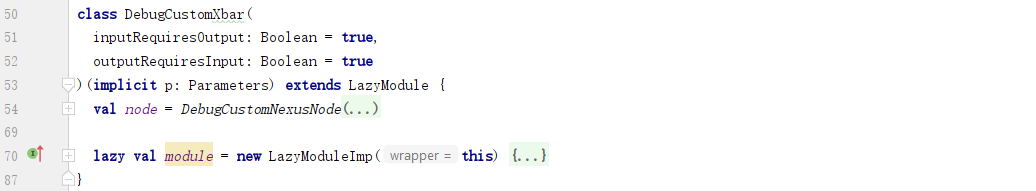

8. DebugCustomXbar



实现联系节点的LazyModule:

技术图片

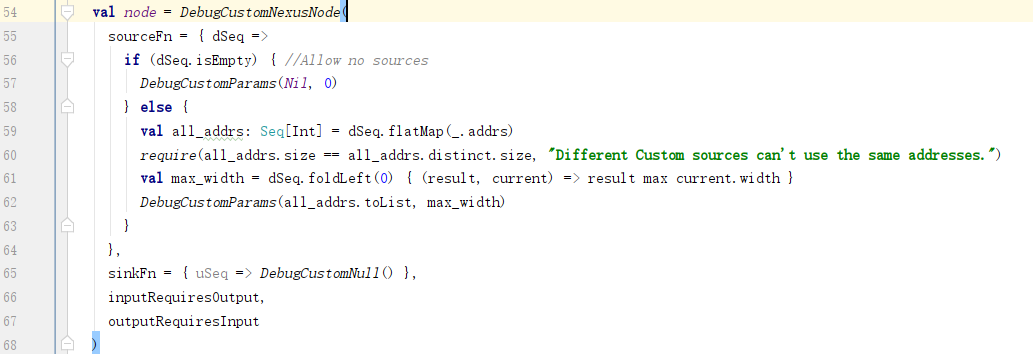

1) diplomacy node



LazyModule DebugCustomXbar中的节点是一个DebugCustomNexusNode:

技术图片

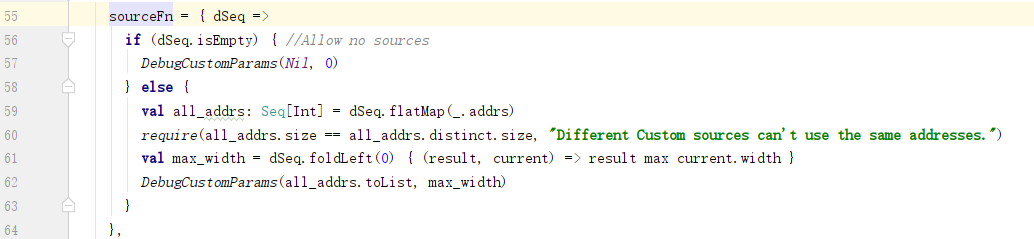

A. sourceFn:用于把上游参数向下游传递的函数:

技术图片

a. 若没有上游节点,则返回一个特殊的参数:地址为空,数据宽度为0;

b. 否则,返回去重后的地址,以及最大数据宽度;



B. sinkFn:用于把下游参数向上传递的函数:

这里不需要向上传递任何参数;因为调试模块需要被调试模块的信息,而被调试模块则不需要知道调试模块的信息。

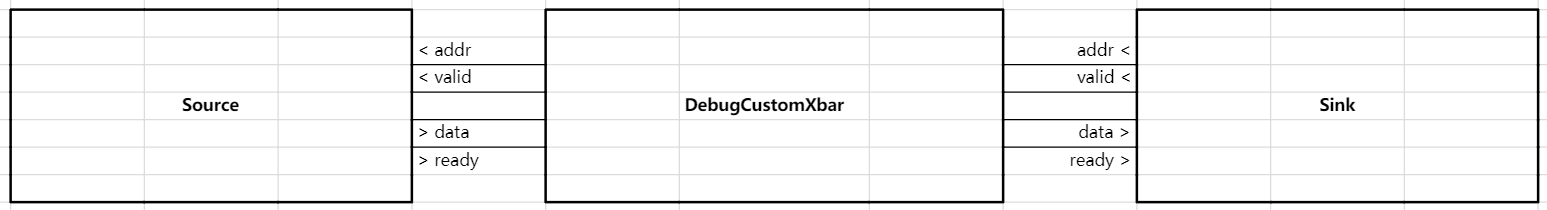

C. 连接图:

技术图片



2) lazy module

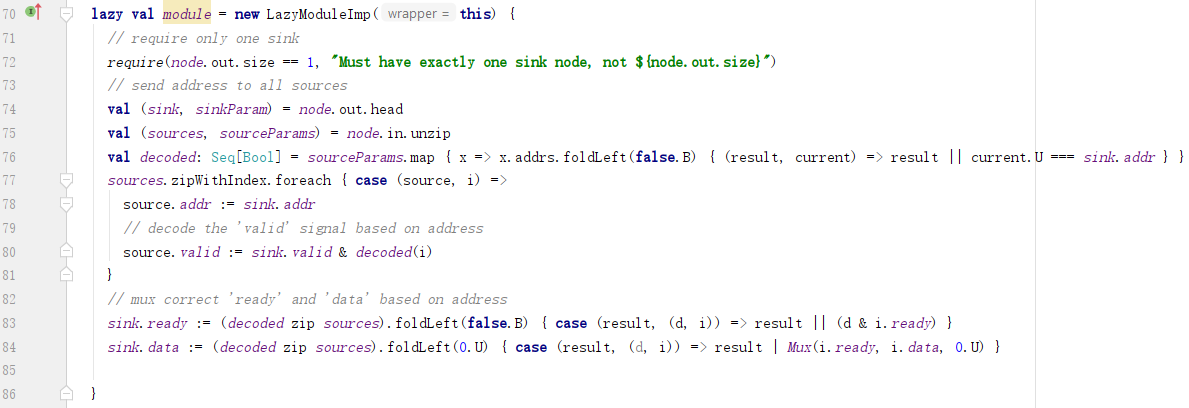

lazy module用于根据输入边和输出边实现Xbar的功能:

技术图片

A. 输出边只有一个,即一个Xbar上可以连接多个被调试模块,但只连接一个调试模块:

技术图片



B. 取出上下游连接边:

技术图片



C. 把sources的地址逐个与sink.addr相比较,并根据前一个比较的结果,输出比对结果:

技术图片

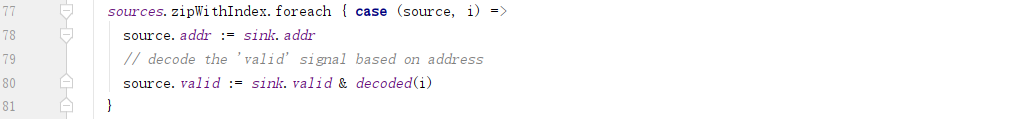

D. 根据addr选择的source,把地址和地址是否合法的信号输出到对应的source中:

技术图片



E. 根据选择结果,以及source是否ready来向下游输出ready信号;只有选择的source输出的ready信号为真,才会向sink.ready输出真;

技术图片



F. 根据选择结果,向调试模块返回数据:

技术图片

这里应该有点问题:

在Mux(i.ready, i.data, 0.U)中只判断i.ready是不够的,需要判断d & i.ready。因为i.ready是source输出,而多个source的ready可以同时为真,此时返回的result就是多个source的data或在一起,是错误的。
