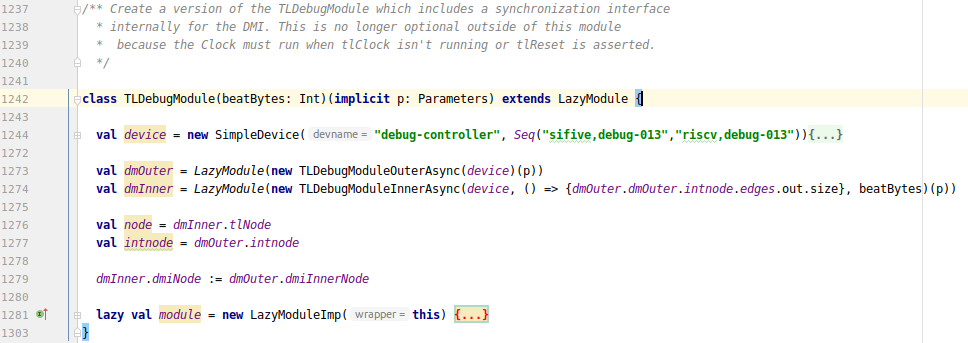

简单介绍TLDebugModule中的实现。



技术图片

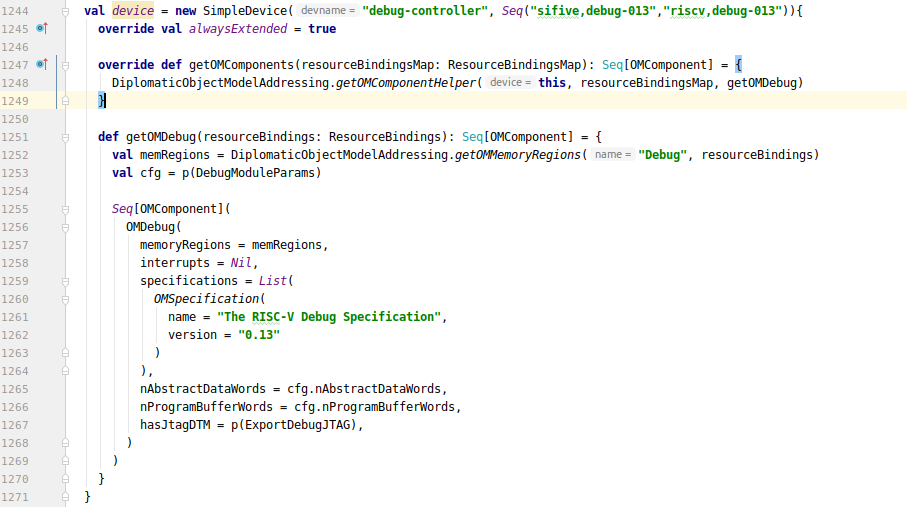

1. device



device是一个设备描述符,包含了设备的各种信息:

技术图片



2. dmOuter



dmOuter是一个TLDebugModuleOuterAsync模块:

技术图片

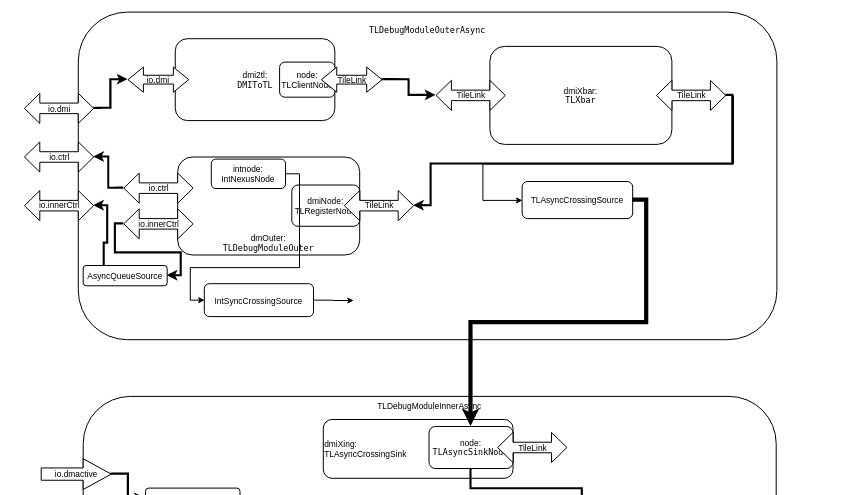

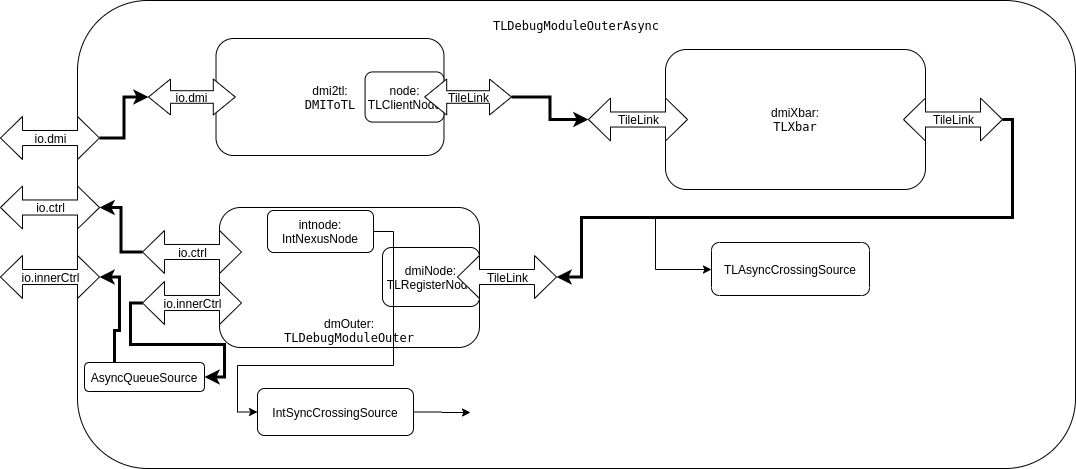

其结构示意图如下:

技术图片



3. dmInner



dmInner是一个TLDebugModuleInnerAsync模块:

技术图片

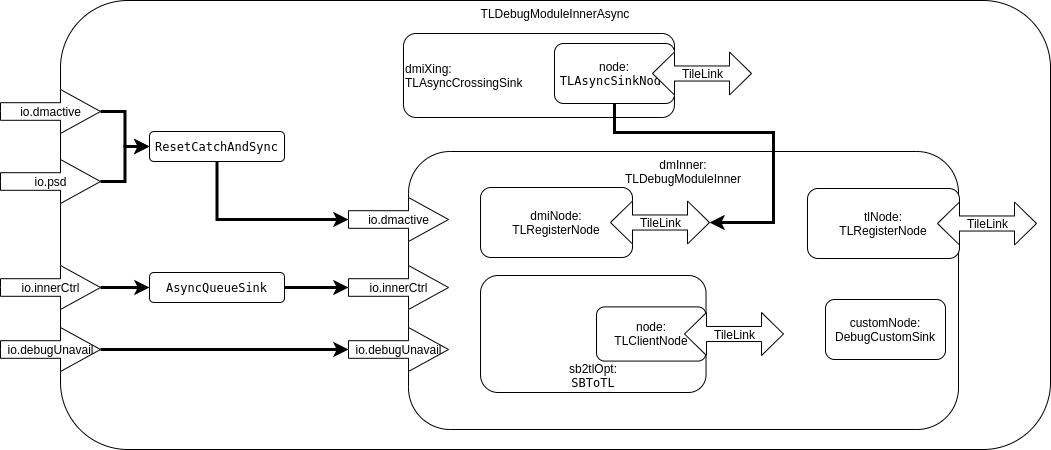

其结构示意图如下:

技术图片



4. node



node是dmInner.tlNode的别名:

技术图片



5. intnode



intnode是dmOuter.intnode的别名:

技术图片



6. 连接DMI同步接口



连接dmOuter的dmi同步接口(source)和dmInner的dmi同步接口(sink):

技术图片



7. lazy val module



lazy val module实现了TLDebugModule的内部逻辑。



1) io



lazy val module定义了一组IO接口:

技术图片



其示意图如下:

技术图片



2) 为dmOuter指定时钟和复位信号



dmOuter模块使用外部供入的时钟和复位信号:

技术图片

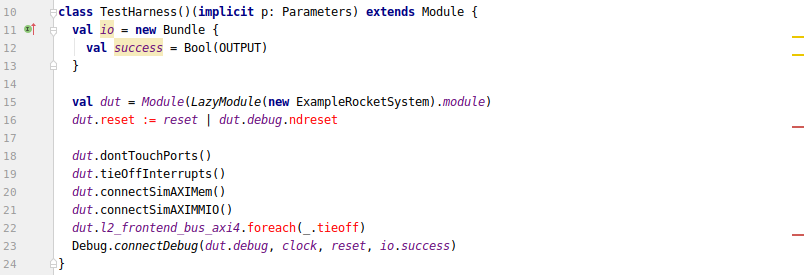

从目前的实现看,这里的外部是指TestHarness:

技术图片



TestHarness是顶层模块,其reset信号是最外层的复位信号:

a. dut也就是RocketSystem的复位信号来自于TestHarness.reset和调试模块的ndreset;

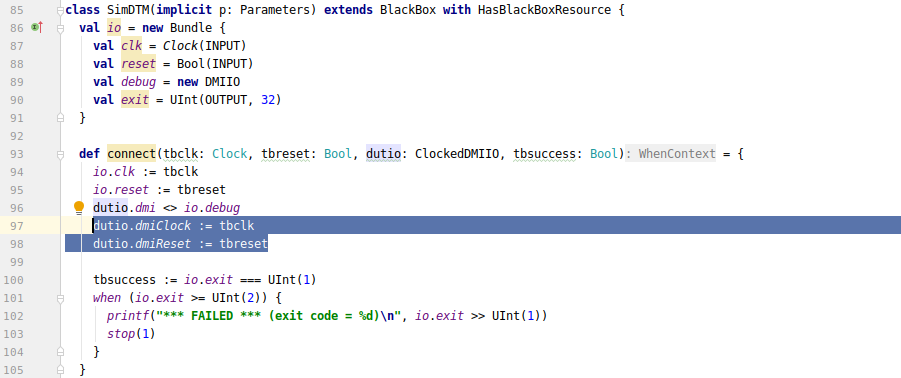

b. TestHarness的复位信号和时钟信号同时也输出给dut.debug模块:

技术图片

技术图片

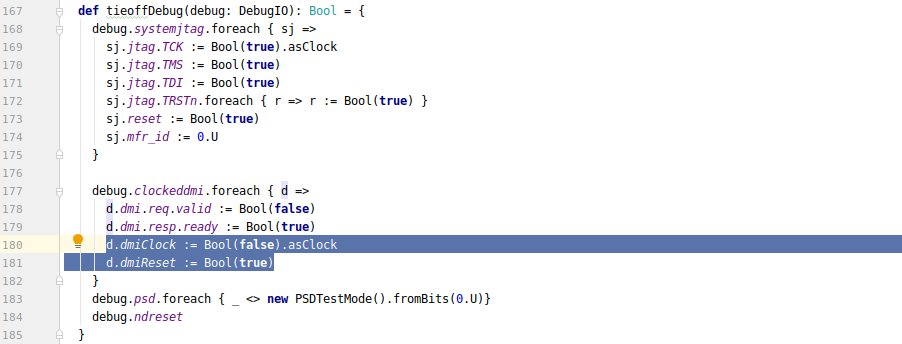

如果是不需要调试模块,则不需要驱动时钟信号,同时一直保持复位信号即可:

技术图片

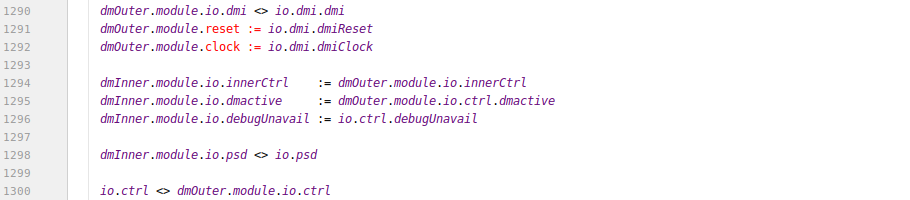

3) 内部连接



将io与dmOuter/dmInner相连,将dmOuter与dmInner相连:

技术图片



8. 总结

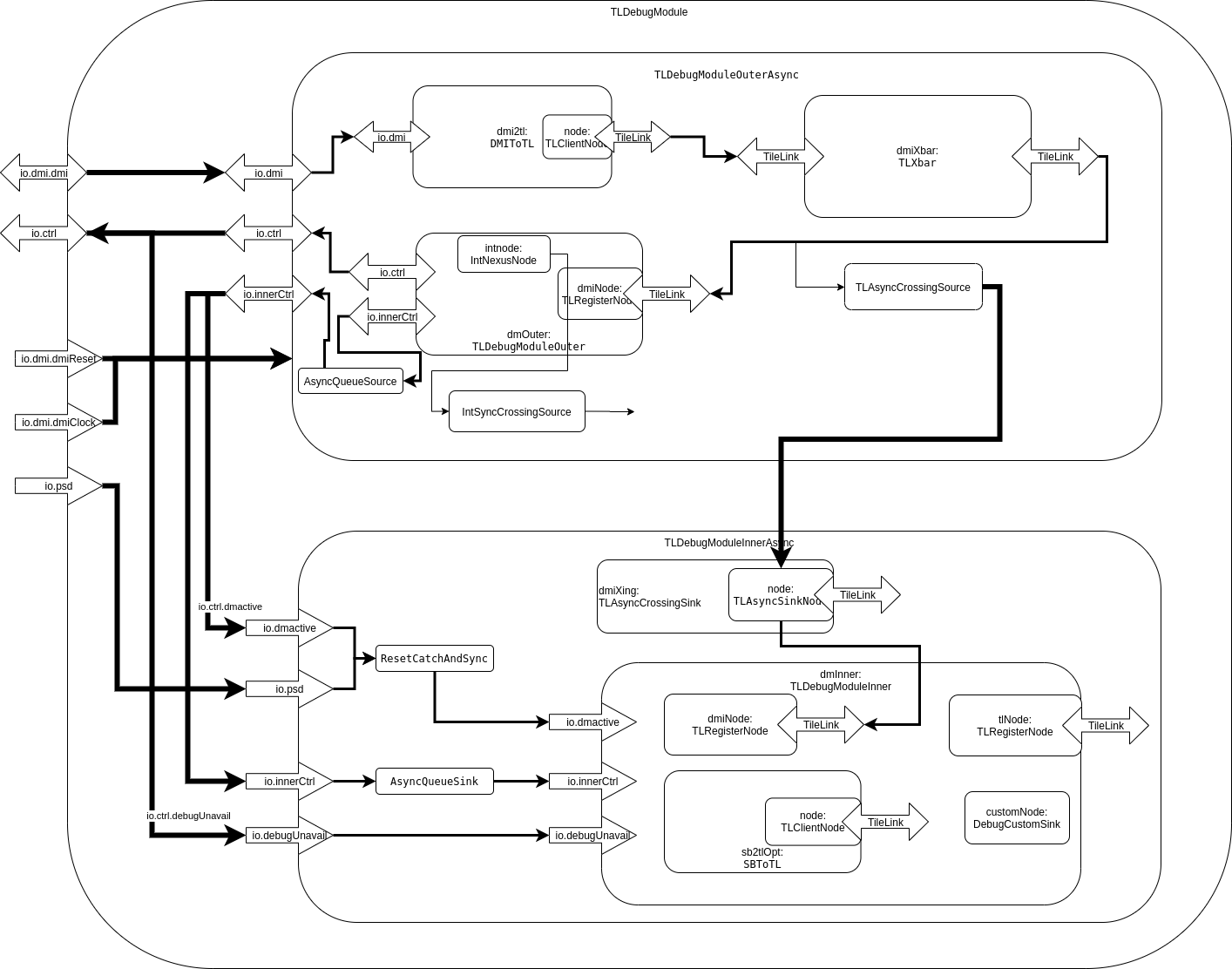

TLDebugModule总体结构示意图(可以单独打开图片查看)如下:

技术图片

其中:

a. TLDebugModuleOuterAsync使用外部供入的时钟和复位信号;

b. TLDebugModuleOuterAsync的io.innerCtrl连接到TLDebugModuleInnerAsync的io.innerCtrl,中间有时钟同步逻辑。io.innerCtrl中包含了调试器通过写DMCONTROL寄存器传递的控制信息;

c. io.ctrl.debugUnavail同时传递给TLDebugModuleOuterAsync和TLDebugModuleInnerAsync;只是TLDebugModuleOuterAsync中不使用;

d. dmOuter.intnode用于对核心发起中断请求,这里暂时没有连接;

e. dmInner.tlNode中包含了调试模式下核心要执行的代码,需要连接到核心的总线,并入核心的地址空间;
