https://mp.weixin.qq.com/s/eFOHrEhvq2PlEJ14j2vlhg

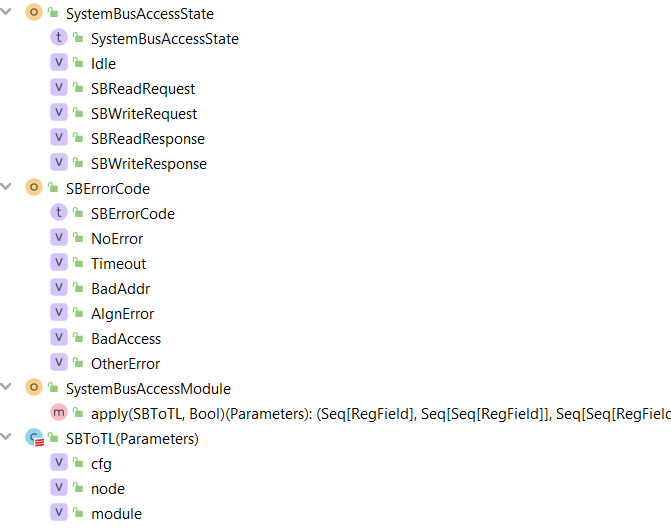

简单介绍SBA的实现。



技术图片



1. SystemBusAccessState



系统总线访问状态:

技术图片

分别是:空闲、读请求、写请求、读响应、写响应;

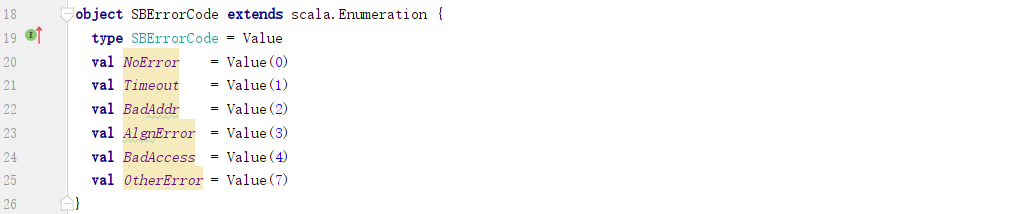

2. SBErrorCode



定义错误码:

技术图片

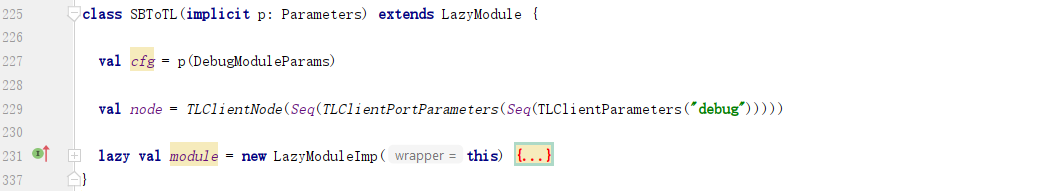

3. SBToTL



系统总线到TileLink总线的转换模块:

技术图片

1) cfg



从配置参数中获取的DebugModuleParams配置;



2) diplomacy node



定义LazyModule的diplomacy node:

技术图片

TLClientNode是SourceNode的子类,是一个上游节点,只有输出边,没有输入边。



3) lazy module



lazy module实现实际的转换逻辑。



A. 获取输出边



技术图片

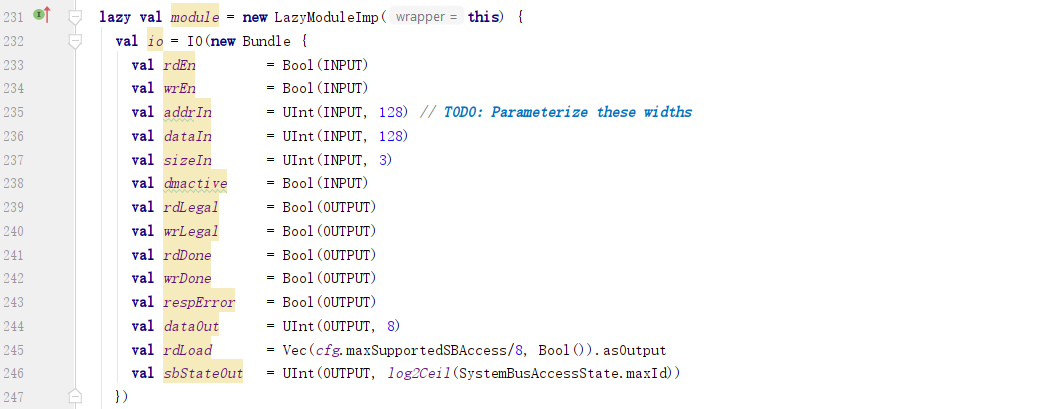

B. IO(...)



LazyModuleImp是MultiIOModule的子类,可以使用IO()方法来定义模块的IO接口:

技术图片

其中:

a. rdEn:读使能;

b. wrEn:写使能;

c. addrIn:地址输入;

d. dataIn:数据输入;

e. sizeIn:访问大小;

f. dmactive:输入调试模块是否激活;

g. rdLegal:读请求是否合法;

h. wrLegal:写请求是否合法;

i. rdDone:读请求是否完成;

j. wrDone:写请求是否完成;

k. respError:响应错误;

l. dataOut:输出一个字节数据;

m. rdLoad:表示读取的数据字节的掩码;

n. sbStateOut:输出当前状态;



C. sbState



当前状态:

技术图片



D. channel d



响应状态下d.ready为真:

技术图片

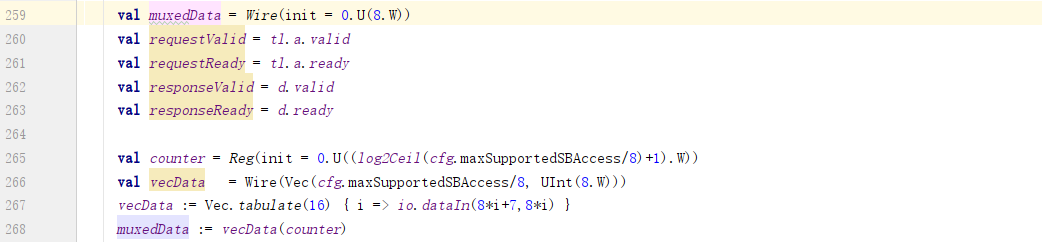

E. 引用channel a/d的ready/valid信号以方便使用:

技术图片



F. 把128位的输入数据按字节存入vecData:

技术图片



G. counter是字节的序号:

技术图片



H. muxedData用于承接逐个字节的数据,只有8位:

技术图片



I. 生成读写逻辑:

技术图片

其中,edge.Put()方法带入的muxedData只有8位,但是io.sizeIn的大小可能是8/16/32/64/128位:

技术图片

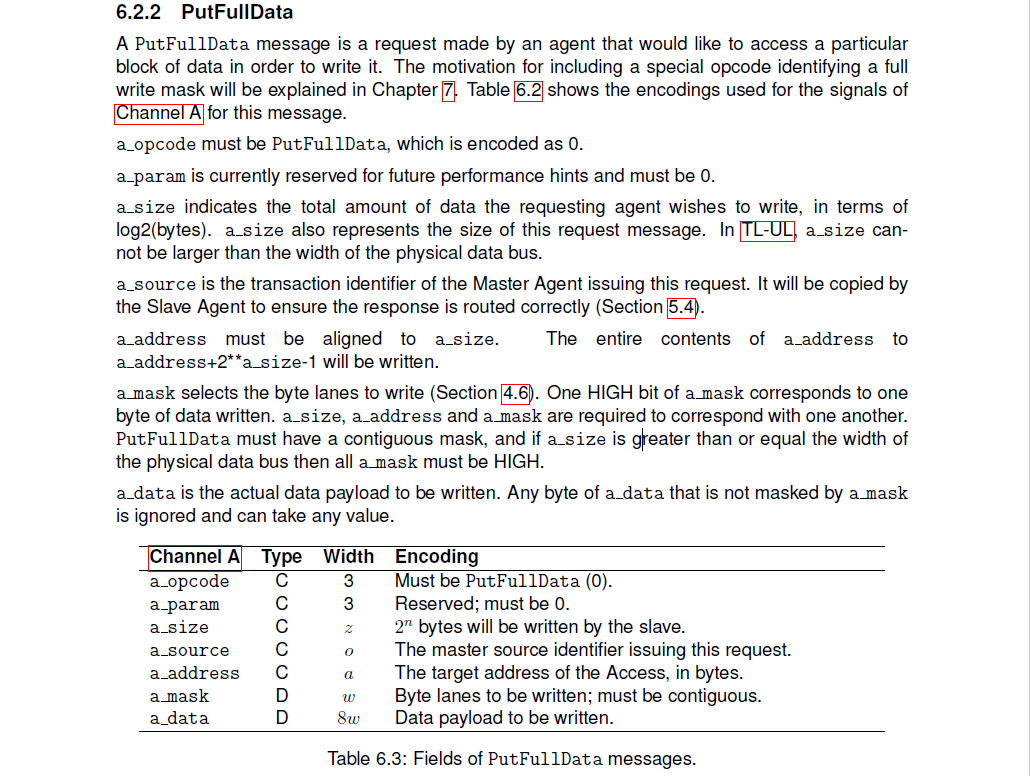

Put操作的定义如下:

技术图片

其中,size和data是独立的。data的宽度是有databits/beatBytes决定的。在这里是diplomacy node(TLClientNode)与下游节点连接的link中的channel a的数据宽度决定的。

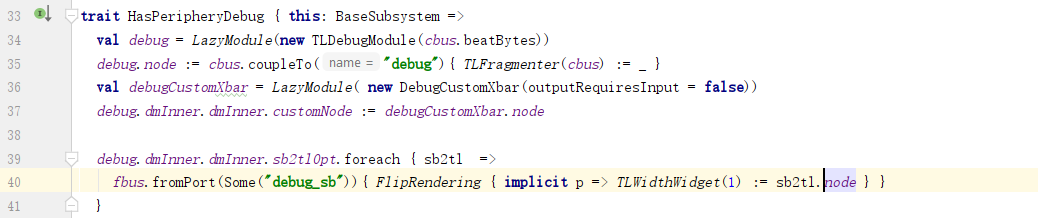

SBToTL.node连接下游节点的位置只有一处:

技术图片

在这里使用TLWidthWidget(1)对数据总线的宽度进行了限制,即限制为1个字节。所以无论是edge.Get还是edge.Put都是以1个字节为单位进行的。



J. 输出读写是否合法信号:

技术图片



K. 输出当前状态:

技术图片



L. 根据读写状态,通过channel a发出读写请求:

技术图片



M. 输出:响应是否存在错误:

技术图片



N. 读写数据传输是否完成:

技术图片



O. counter是否增加或回转:

技术图片



P. 生成读取数据的掩码:

技术图片

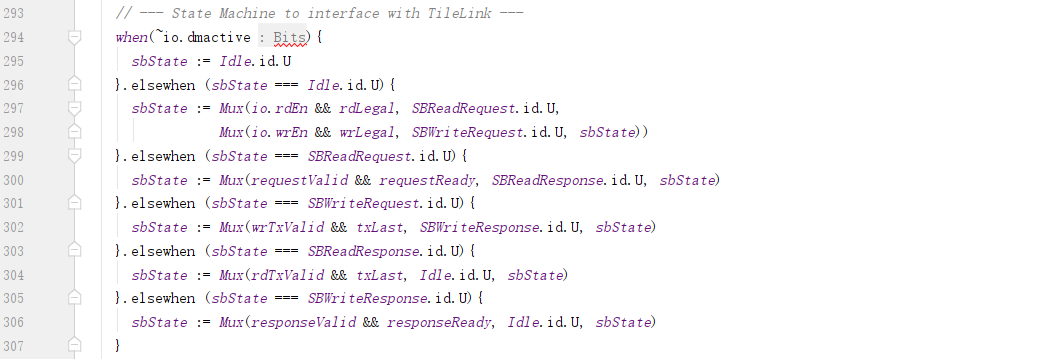

Q. 驱动状态机:

技术图片



R. 输出:读写是否完成标志:

技术图片



S. 输出channel d返回的数据:

技术图片

其中,io.dataOut是8位,d.bits.data也应该是8位;



T. channel a中是否存在合法请求:

技术图片



U. 不支持缓存:

技术图片



4. SystemBusAccessModule



生成系统总线访问模块的逻辑:

技术图片



1) cfg



从配置参数中获取的DebugModuleParams配置;



2) sbcs



A. 包含各个域的bundle:

技术图片

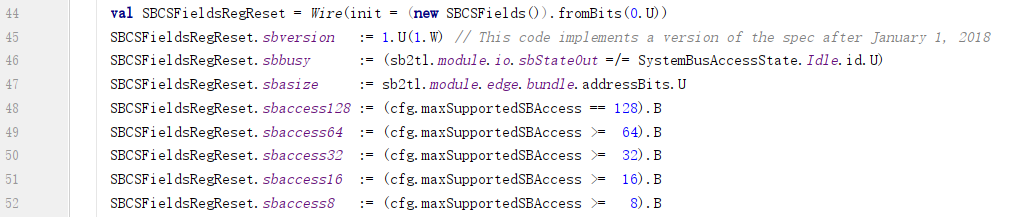

B. 复位值:

技术图片



C. 读取值(带结构):

技术图片



D. 写入的32位值:

技术图片



E. 解析后的写入值(带结构):

技术图片



F. 读写使能标志:

技术图片



G. 生成sbcs寄存器的各个域:

技术图片

其中:

a. 寄存器宽度为32位;

b. 从SBCSRdData.asUInt()中返回读取的32位值;

c. 把32位值写入到SBCSWrDataVal中;

d. 读使能标志:SBCSRdEn;

e. 写使能标志:SBCSWrEn;



3) sbaddr

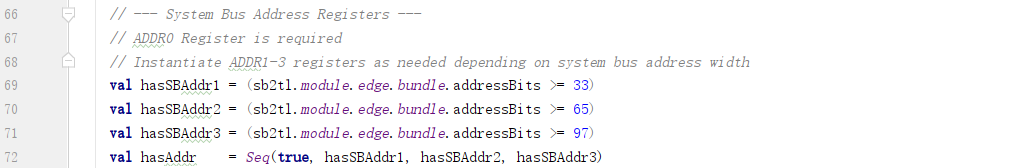

A. 根据地址位数确定是否包含sbaddr1/sbaddr2/sbaddr3:

技术图片



B. 4个32位地址寄存器:

技术图片



C. 接收写入值的变量:

技术图片



D. 读写使能标志:

技术图片



E. 自增之后的地址:

技术图片

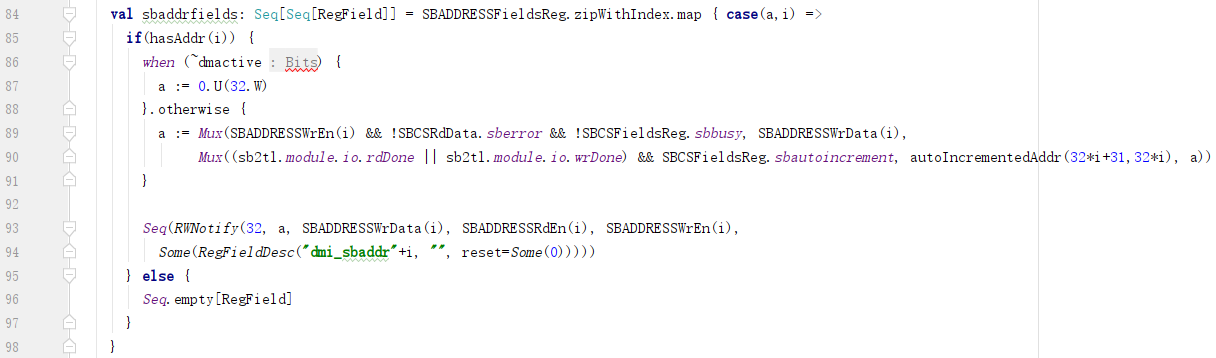

F. 生成四个地址寄存器的域:

技术图片

a. 如果不支持,则返回空的域序列;

b. 如果dmactive为假,则地址值为0;

c. 读地址寄存器时的数据源:

- 如果写地址使能位真,之前的sb操作没有错误,并且没有正在进行系统总线操作,那么使用SBADDRESSWrData(i)中的值作为寄存器的数据源;

- 如果读写已结束,并且配置要求自增地址,那么使用自增后的地址作为数据源:

技术图片

d. 生成sbaddr寄存器域:

技术图片



G. 把四个地址寄存器导向sb2tl模块:

技术图片



H. 是否存在写某个地址寄存器的操作:

技术图片



4) sbdata

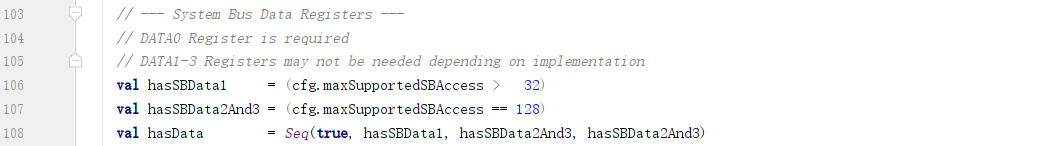

A. 是否支持sbdata1/sbdata2/sbdata3:

技术图片



B. 4个32位数据寄存器:

技术图片



C. 读取寄存器时的数据源:

技术图片



D. 写寄存器时的接收写入值的变量:

技术图片



E. 读写寄存器的标志位:

技术图片

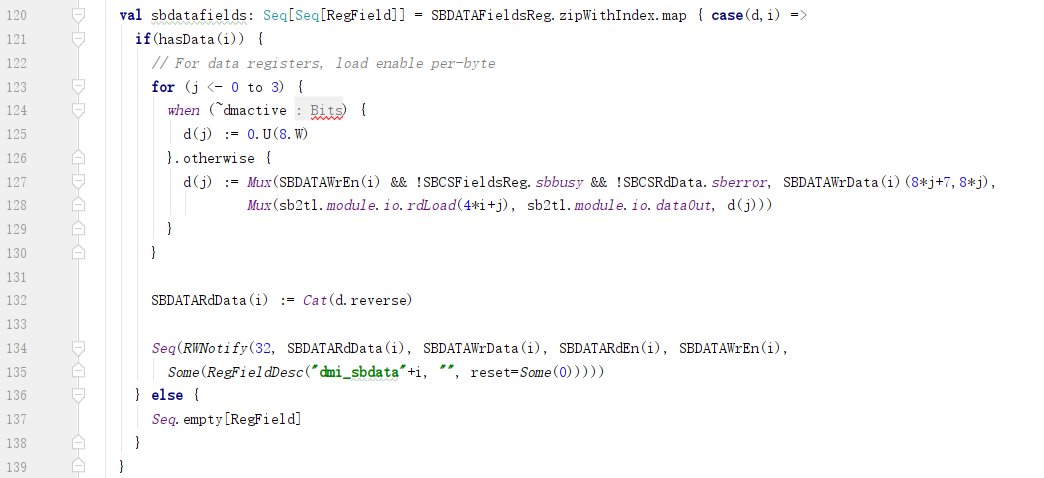

F. 生成寄存器域:

技术图片

a. 如果不支持,则返回空的域序列;

b. 如果dmactive为假,则数据值为0;

c. 读取数据源:

- 如果写数据使能为真,之前的sb操作没有错误,并且 没有正在进行sb操作,那么使用SBDATAWrData(i)中的值作为数据源;

- 如果存在新读取的数据,则使用sb2tl的数据输出:

技术图片

d. 生成sbdata的寄存器域:

技术图片



G. 把数据寄存器导向sb2tl模块:

技术图片



H. 是否存在读写数据寄存器的操作:

技术图片



5) sb2tl



A. 尝试读写使能标志:

技术图片

其中:

a. sb写操作时sbdata0总是被使用;

b. sb读操作存在两种可能:

- 写sbaddr0寄存器并且设置了sbreadonaddr;

- 读sbdata0寄存器并且设置了sbreadondata;

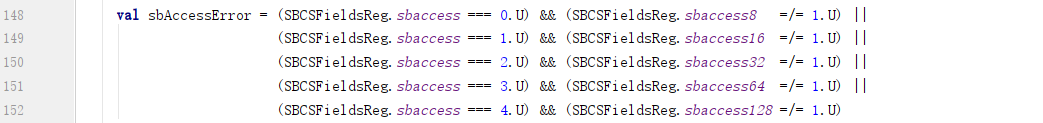

B. 是否存在系统总线访问错误:访问大小不支持:

技术图片

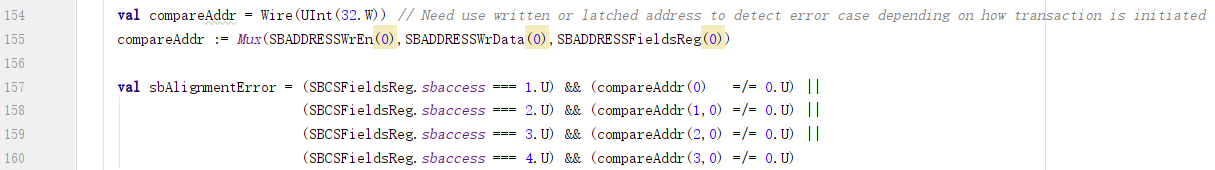

C. 是否存在地址对齐错误:

技术图片



D. 输入读写使能标志:

技术图片



E. 输入访问大小:

技术图片



F. 输入调试模块是否激活:

技术图片



G. 忙状态标志:

技术图片



6) 生成sbcs寄存器的当前值

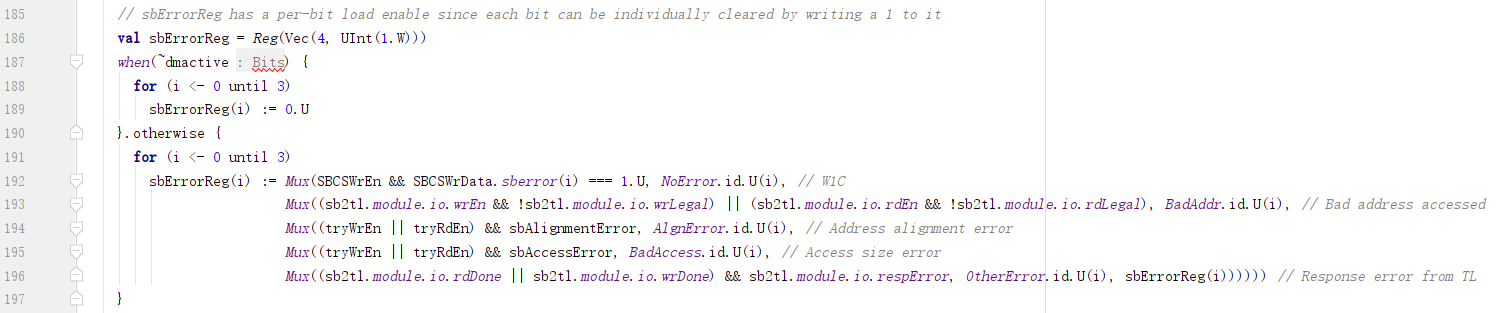

A. SBCSFieldsReg.sbbusyerror



a. 如果正在写入1,则清零:

技术图片



b. 忙时写地址,则报错:

技术图片



c. 忙时读写地址则出错:

技术图片



d. 否则保持不变;



B. SBCSFieldsReg.sbreadonaddr/SBCSFieldsReg.sbautoincrement:如果正在写则使用新值,否则使用原值:

技术图片



C. SBCSFieldsReg.sbreadondata/SBCSFieldsReg.sbaccess:如果正在写则使用新值,否则使用原值。



D. SBCSFieldsReg.sbversion:保持不变:

技术图片



7) 生成sbcs寄存器的读取值



A. 生成地址或数据寄存器访问错误掩码:

技术图片



B. 将默认读取值为寄存器的当前值:

技术图片

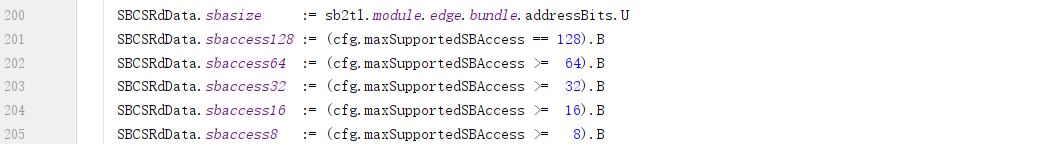

C. 返回能力值:

技术图片



D. 返回忙状态:

技术图片



E. 返回错误状态:

技术图片



8) 返回生成的各个寄存器的域



技术图片
