jchdl - GSL实例 - DLatch(D锁存器)

Posted wjcdx

tags:

篇首语:本文由小常识网(cha138.com)小编为大家整理,主要介绍了jchdl - GSL实例 - DLatch(D锁存器)相关的知识,希望对你有一定的参考价值。

 https://mp.weixin.qq.com/s/c8kDgye50nKJR4tkC0RzVA

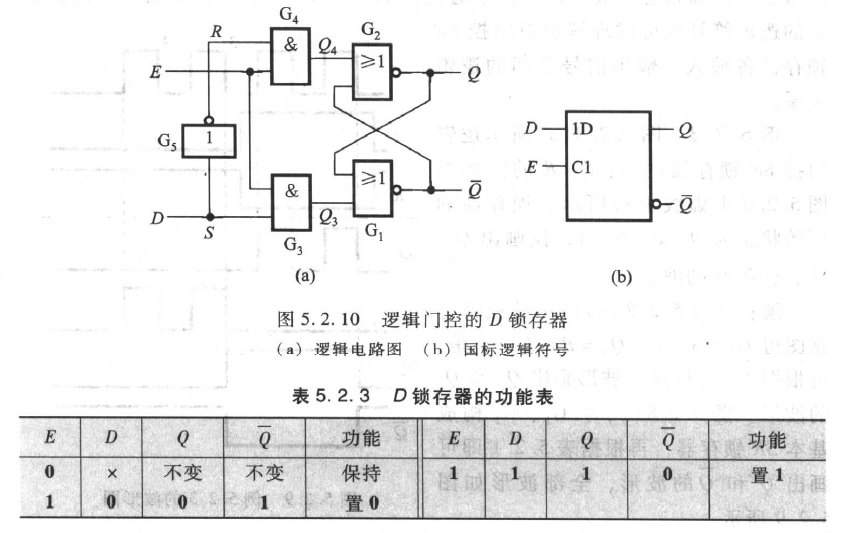

D锁存器对电平敏感,当使能位使能时,输出Q跟随输入D的变化而变化。

?技术分享图片?
摘自康华光《电子技术基础 · 数字部分》(第五版)

参考链接

1.创建DLatch.java, 并生成构造方法和logic()方法

2. 根据逻辑原理图,添加输入输出线
?技术分享图片?

3. 在构造方法中搜集输入输出线并调用construct()方法
?技术分享图片?

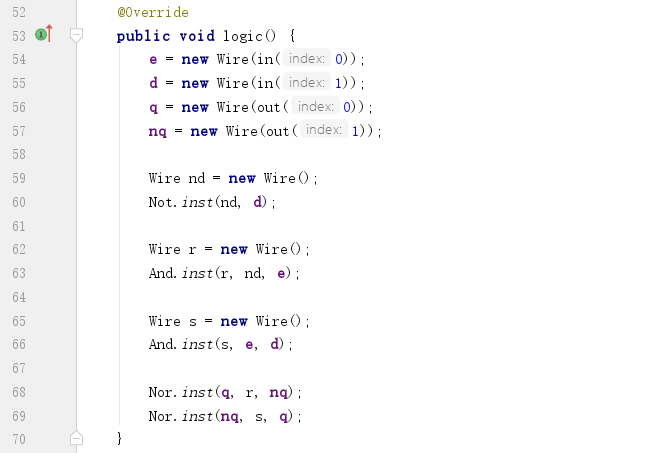

4. 在logic()方法中创建子节点并连线
?技术分享图片?

5. 创建inst静态方法方便后续使用

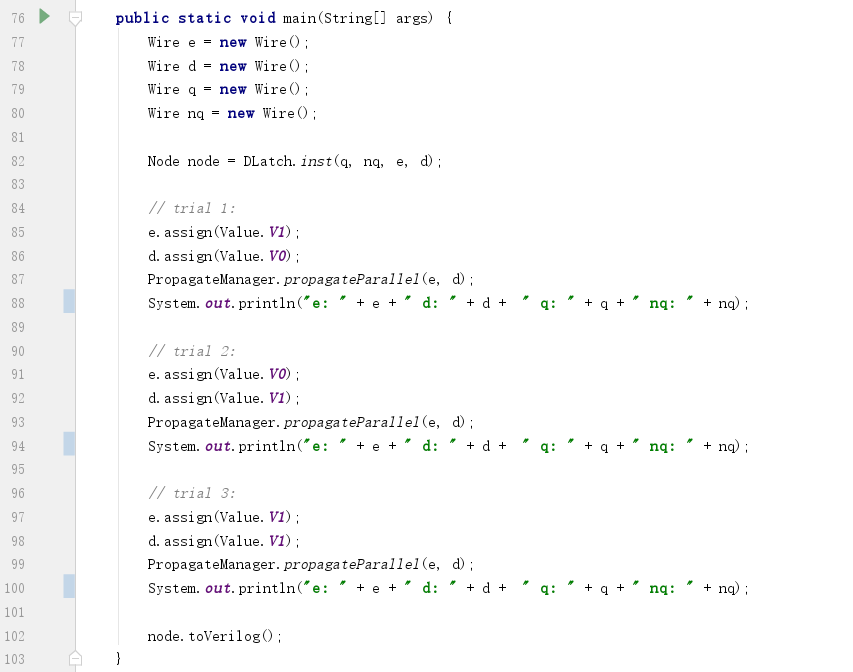

6. 创建main方法执行验证
?技术分享图片?

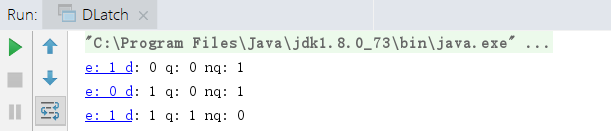

运行结果为:
?技术分享图片?


7. 生成Verilog
生成定制化模块名:

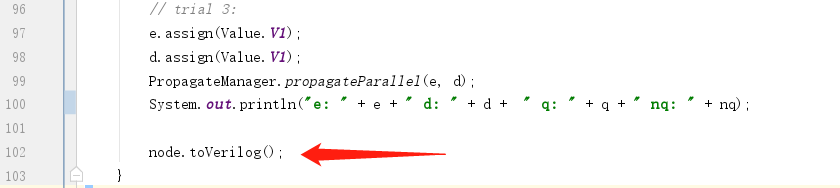

调用toVerilog()方法生成Verilog实现。
?技术分享图片?

执行结果如下:
?技术分享图片?
