使用FullAdder级联实现加法器



参考链接：

https://github.com/wjcdx/jchdl/blob/master/src/org/jchdl/model/gsl/operator/arithmetic/Add.java





1.创建Add.java, 并生成构造方法和logic()方法

略

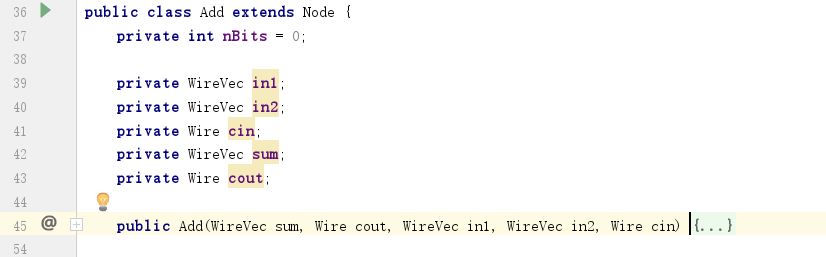

2. 根据逻辑原理图，添加输入输出线

??

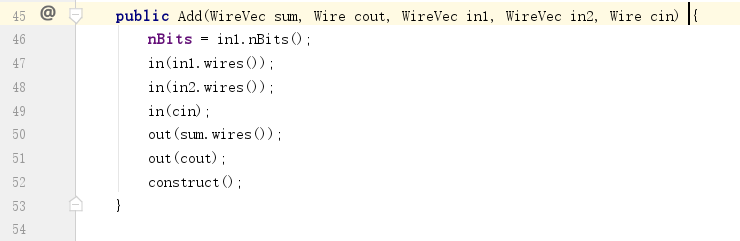

3. 在构造方法中搜集输入输出线并调用construct()方法

??

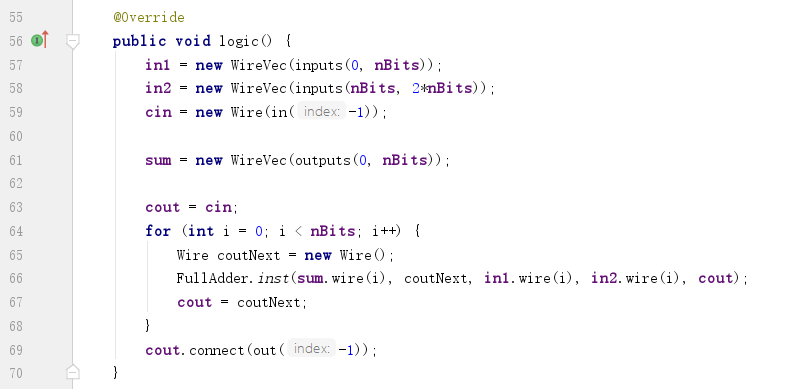

4. 在logic()方法中创建子节点并连线

??



这里首先从input ports牵出线，并创建连接到output ports的线。其中，最后一个input port使用in(-1)取出。最后一个output port使用out(-1)取出。



cout作为一个游标，逐次指向每一级的进位线进行连接。最开始为cin，第一级之后代表这一级FullAdder的进位线...直到最后，代表最后一个进位线连接到Add节点的最后一个output port.



5. 创建inst静态方法方便后续使用

??

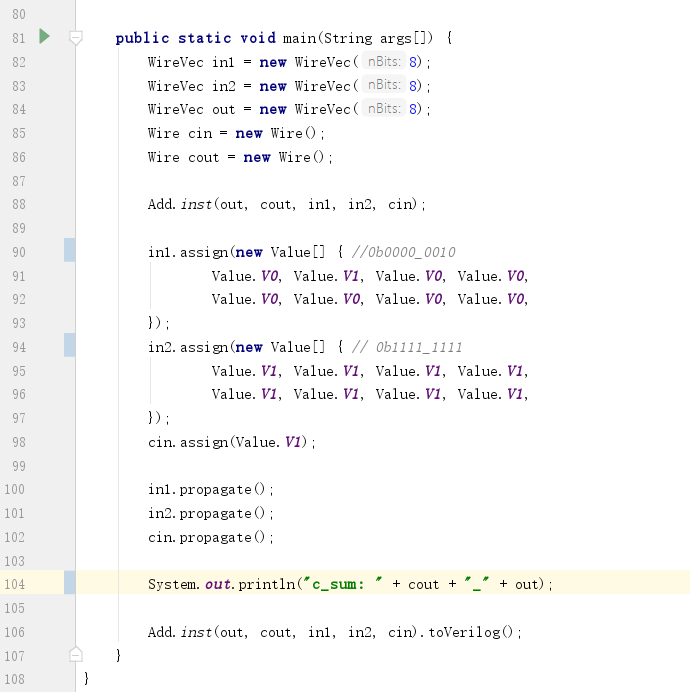

6. 创建main方法执行验证



??

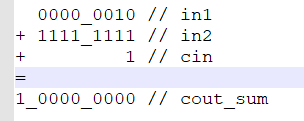

运行结果为：

??



??

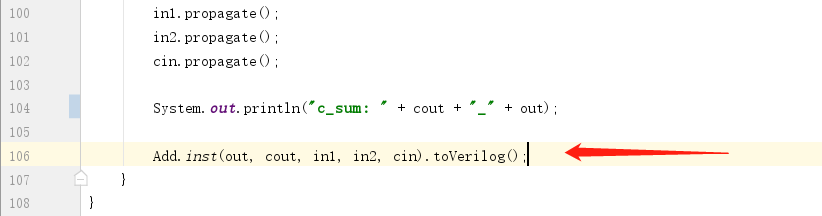

7. 生成Verilog

??

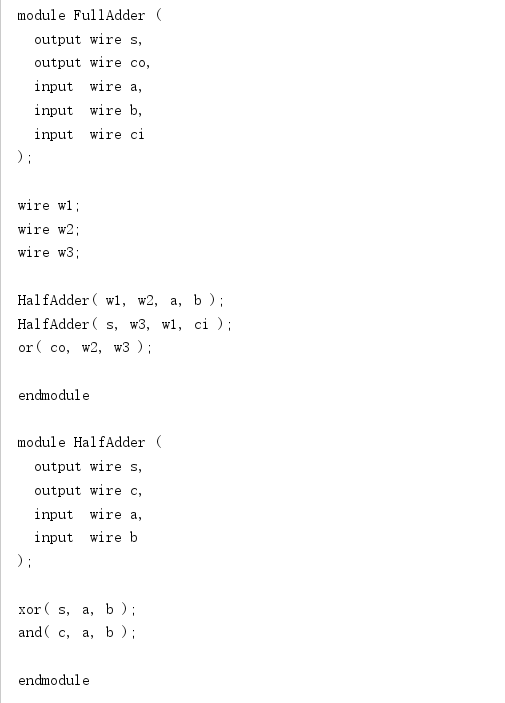

执行结果如下：

??

??



module Add_8后面多出来一个8？这样就可以把不同位宽的Add模块区分开来。

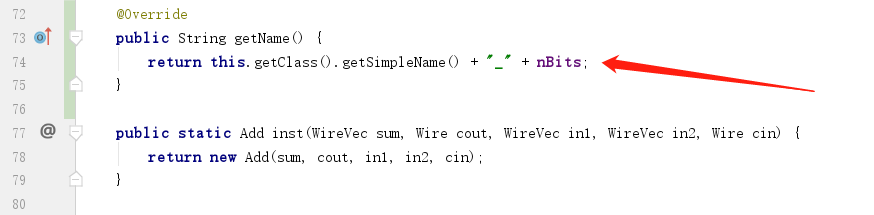

需要覆盖getName()方法：

??

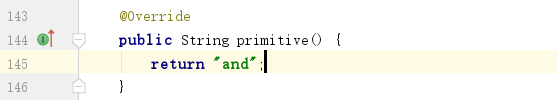

原子节点需要覆盖primitive()方法，以返回原语的名称。比如与门，需要返回and：

??





更多实例请参考如下链接:

https://github.com/wjcdx/jchdl/tree/master/src/org/jchdl/model/gsl/operator
