jchdl - GSL实例 - Mux4

Posted 2021-01-07 wjcdx

https://mp.weixin.qq.com/s/hh0eExVFC6cxzpvNI1cA9A



使用门实现四选一选择器。



原理图

??



参考链接

https://github.com/wjcdx/jchdl/blob/master/src/org/jchdl/model/gsl/example/Mux4to1.java

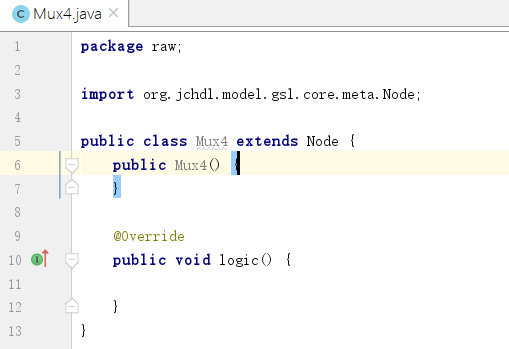

1.创建Mux4.java, 并生成构造方法和logic()方法

??

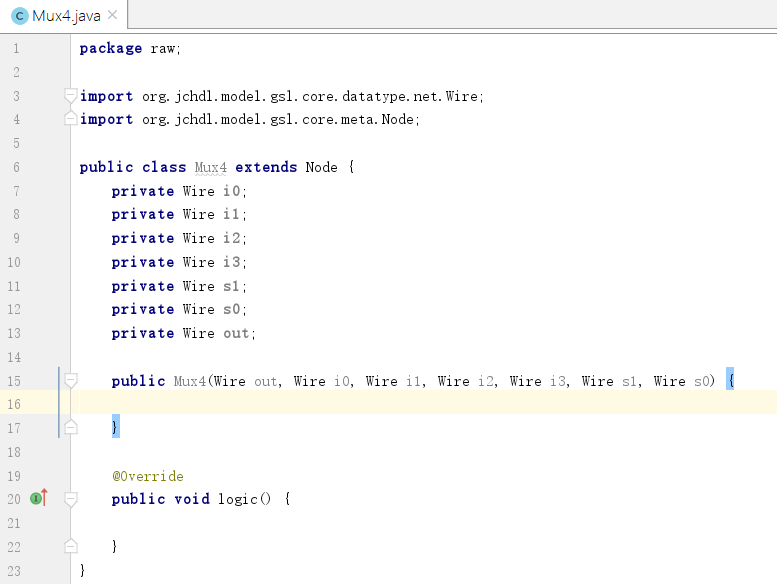

2. 根据逻辑原理图，添加输入输出线

??





3. 在构造方法中搜集输入输出线并调用construct()方法

??

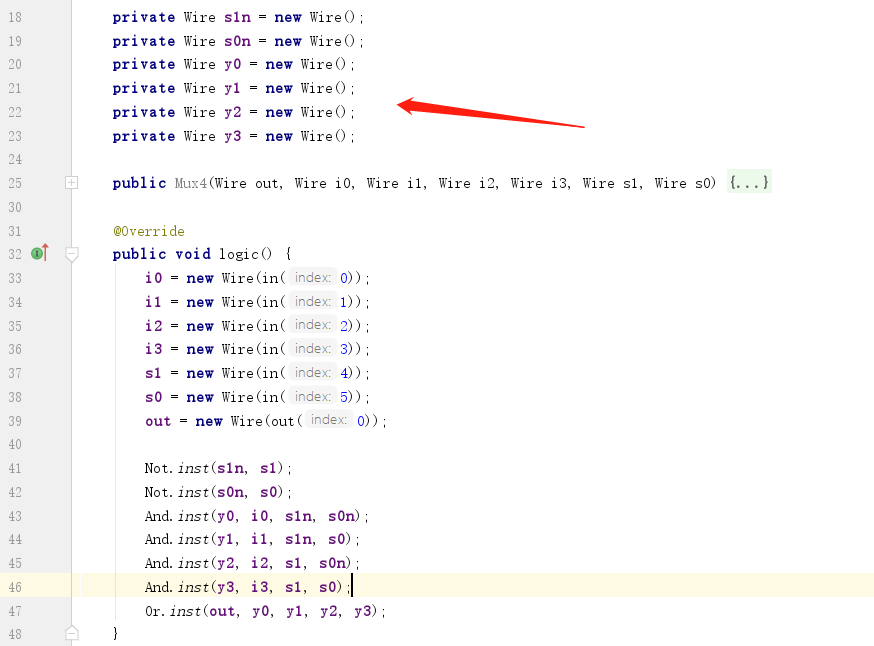

4. 在logic()方法中创建子节点并连线

??

为了结构紧凑，我们直接把logic()内部临时用到的线声明为节点属性。内部使用的不与Mux4 input/output port口相连的线，则可以在声明时直接创建，在logic()中连接即可。需要与Mux4的port相连的线，在logic()中直接传入相应的port创建，最为简单。



另外一个需要注意的是：这里使用的And和Or都是多输入门，即输入线多于2条，无法使用原子的门节点了。



5. 创建inst静态方法方便后续使用

??

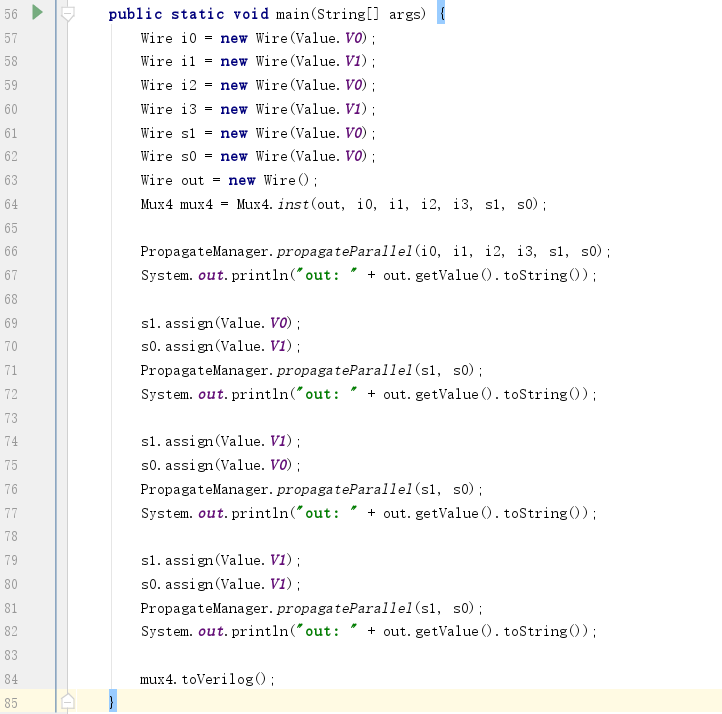

6. 创建main方法执行验证



??

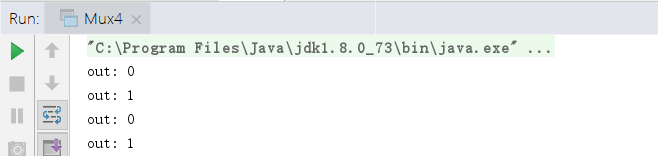

运行结果为：

??



四种组合逐个选择i0~i3中的值。

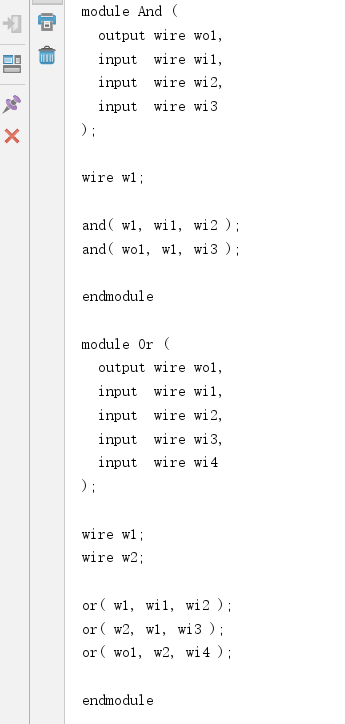

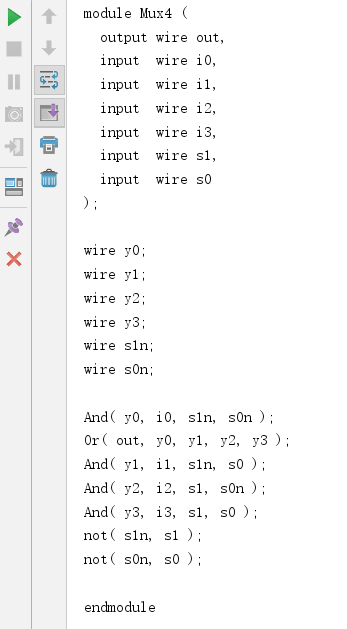

7. 生成Verilog

??



执行结果如下：



??

??
