大家好!我在做单片机串口的驱动。串口接收还好,但是发送只要波特率一高,就会出错。

我设置9600波特率,发送数据基本正确,但是如果调到115200,发送数据基本上全错了。

我是用中断写的,每发完一个数据就会产生一个中断,由中断服务程序负责将要发送的数据依次送出。

中断服务程序:
1.关中断
2.tx_buf++; (要发送的数据存在tx_buf里)
tx_cnt--; (要发送的数据个数)
3.开中断
4.IO_HSC1BUF=*tx_buf;

不知道我这样做对不对,为什么波特率一高,就出错?是不是应该加上一些延时,如果是的话,加哪呢?
麻烦大家指点下哦~

用示波器量一下波形,是否规整,如果信号失真太大。那么不能用高的波特率。
一般来讲,115200对于一般的单片机都能达到。
再就是传输距离,如果串口总线信号电压是12V,20m没什么太大问题。如果没有电压转换,距离太长了,波特率高了,信号失真太大。接收就会有问题
参考技术A 那 就用 9600波特率

可能 存在 误差
参考技术B 收发的波特率是否一致?最好贴出程序。
另外,太高的波特率会有误差的
参考技术C 你要看看你的晶振电路是不是有问题,先把晶振换个好的试试再说,如果不行,再看单片机的硬件设计是不是有问题,当然也可考虑程序

说说UART(转)

串口协议基础

1 串口概述

串口由收发器组成。发送器是通过TxD引脚发送串行数据,接收器是通过RxD引脚接收串行数据。发送器和接收器都利用了一个移位寄存器,这个移位寄存器可以将数据进行“并转串”和“串转并”。虽然一个UART接口通常都包含了发送器和接收器,而实际上一个全双工串口UART控制器需要独立的发送和接收通道。这是因为每个控制通道只控制了一个pin(一个通道要么配置成发送器,要么配置成接收器,不能同时配置成接收器和发送器)。没有严格规定哪个通道可以是发送器、哪个通道可以使接收器。

UART协议(串口协议)允许选择一个校验位来检测简单的通信错误(transmission errors)。校验位可以通过两种不同的方式进行产生和检测(generated and checked):奇校验和偶校验(odd and even parity)。UART协议功能支持所有的校验方式。

串口协议对每个字节数据的bit数并不是固定不变的。尽管8-bit的字节是经常用到的,但是一些应用也用到7-bit、9-bit、或者更多bit的字节数据。串口功能可以使用每个字节长达1~23bit长度的字节数据。另外,串口协议还需要1个开始位(1 start bit)(发送一个从“高到低”动作,低电平需要保持1 bit的时间)和1个停止位(1 stop bit)(发送一个从“底到高”动作,高电平需要保持1 bit的时间)来封装数据。

串口功能是双缓冲的。不论是发送器还是接收器,它们都包含有一个移位寄存器和一个数据寄存器。Host CPU可以在数据正在发送时,将新数据写入到发送器的数据寄存器;也可以在数据被接收时,从接收器的数据寄存器读取数据。

串口发送器通过对通道的“中断标志位”和数据发送器“需求标志位”置位来指示数据已经从“发送数据寄存器”传送到“发送移位寄存器”了。发送器的CIS标志位和DTRS被置位时,标志着发送数据寄存器已经准备就绪可以接收新数据了。假如中断标志位将被用于轮询环境(polling environment),CIS标志位就必须在新数据被写入发送器前被清零。同样的,如果一个DMA通道被用于UART通道服务,那么DTRS标志位就应被DMA通道描述符清零(should be cleared by theDMA channel descriptor)。当数据别写入到数据发送寄存器时,这24-bit的数据发送寄存器MSB必须写为0。这个是iTPU串口的一个握手信号,这个握手信号表明了新的发送数据进行串行移位输出已经写好。

同样的,串口接收器通过对CIS和DTRS标志位进行置位,来表明新数据已经到了。当数据从接收移位寄存器传送到接收数据寄存器后,CIS和DTRS标志位就被置位了。假如中断标志位将被用于轮询环境(polling environment),接收器的CIS标志位就必须在新数据被读取后被清零。如果一个DMA通道被用于UART通道服务,那么DTRS标志位就应被DMA通道描述符清零(should be cleared by theDMA channel descriptor)。为了避免数据丢失或者重复读取同样的数据,所以必须在接收后续的数据前完成 检测新接收到的数据、读取数据、和清除接收CIS标志位和DRTS标志位。同样的,在随后数据接收前,与每个已接收到的数据位相关的“错误条件”(error condition)必须被检测或者保存好,否则errorcondition将会丢失。

串口功能可以进行连续的传输(back-to-back transfer)。如果数据及时,发送器不会产生空闲信号(idle line signal),而是在一个stop位后,紧跟着下一帧数据的star位。空闲信号只有在传送数据已经被串行移位输出,发送数据寄存器为空时才会产生。发送器的空闲信号时间都是1 bit时间的整数倍。接收器可以处理任何长度的空闲信号。

每个数据都是由1个start位开始的,开始位始终是逻辑0。跟随在开始位后面的是特定长度的数据,数据是LSB模式发送的;如果校验位被使能,那么1个校验位也将产生,并被发送。数据的最后一位由1个stop位标志,结束位始终是逻辑1。一个空闲line就是由连续多个的stop位组成的,这也就意味着空闲信号其实就是信号线一直保持在逻辑1。

例子:一个ASCII字符“A”(8-bit,hex码为0x41)一直都是以如下的方式进行传送的。注意:数据是LSB first发送方式。



技术分享图片

如图2更多详细内容:(注意:时序图显示0x41数据串行输出时序,LSB first。)

文中用到的“bittime”位时间,指的是传送或接受1bit数据所需要的时间。位时间是由波特率决定的,如下公式:

Bittime = 1/Baud Rate

接收器通过感知start位的下降沿,来检测数据。因为UART功能总是把服务请求初始化后的第一个下降沿作为有效的起始条件,此时若line是空闲的,就必须使能接收器。接收位只采样一次,大约半个bit time。在每次start bit时,接收器都将出现同步。



2 基本时序

如图2展示了TX和RX数据,以及串行数据的时序。任何写入到tx数据寄存器的数据,必须将msb位置为0(其实就是开始位,startbit)。这表明UART的新数据已经准备好,可以进行移位输出了。所有接收的数据通过API接收函数fs_etpu_uart_read _receive _data()进行右对齐。传送的数据总是由1开始位(1 bittime low)和1停止位(1 bit time high)封装。数据总是LSB FIRST移位输出。当所有数据被传送出去后,根据校验位是否被使能,校验位也将被选择性的输出。数据宽度被限制在23bits以内。这就意味着最大的数据大小、加上校验位,以及开始位、结束位,一帧数据最长将达到26bits。接收到的数据MSB总是0。



 技术分享图片

版权声明:本文为博主原创文章,未经允许不得转载。 https://blog.csdn.net/kaly_liu/article/details/


串口协议基础

1 串口概述

串口由收发器组成。发送器是通过TxD引脚发送串行数据,接收器是通过RxD引脚接收串行数据。发送器和接收器都利用了一个移位寄存器,这个移位寄存器可以将数据进行“并转串”和“串转并”。虽然一个UART接口通常都包含了发送器和接收器,而实际上一个全双工串口UART控制器需要独立的发送和接收通道。这是因为每个控制通道只控制了一个pin(一个通道要么配置成发送器,要么配置成接收器,不能同时配置成接收器和发送器)。没有严格规定哪个通道可以是发送器、哪个通道可以使接收器。

UART协议(串口协议)允许选择一个校验位来检测简单的通信错误(transmission errors)。校验位可以通过两种不同的方式进行产生和检测(generated and checked):奇校验和偶校验(odd and even parity)。UART协议功能支持所有的校验方式。

串口协议对每个字节数据的bit数并不是固定不变的。尽管8-bit的字节是经常用到的,但是一些应用也用到7-bit、9-bit、或者更多bit的字节数据。串口功能可以使用每个字节长达1~23bit长度的字节数据。另外,串口协议还需要1个开始位(1 start bit)(发送一个从“高到低”动作,低电平需要保持1 bit的时间)和1个停止位(1 stop bit)(发送一个从“底到高”动作,高电平需要保持1 bit的时间)来封装数据。

串口功能是双缓冲的。不论是发送器还是接收器,它们都包含有一个移位寄存器和一个数据寄存器。Host CPU可以在数据正在发送时,将新数据写入到发送器的数据寄存器;也可以在数据被接收时,从接收器的数据寄存器读取数据。

串口发送器通过对通道的“中断标志位”和数据发送器“需求标志位”置位来指示数据已经从“发送数据寄存器”传送到“发送移位寄存器”了。发送器的CIS标志位和DTRS被置位时,标志着发送数据寄存器已经准备就绪可以接收新数据了。假如中断标志位将被用于轮询环境(polling environment),CIS标志位就必须在新数据被写入发送器前被清零。同样的,如果一个DMA通道被用于UART通道服务,那么DTRS标志位就应被DMA通道描述符清零(should be cleared by theDMA channel descriptor)。当数据别写入到数据发送寄存器时,这24-bit的数据发送寄存器MSB必须写为0。这个是iTPU串口的一个握手信号,这个握手信号表明了新的发送数据进行串行移位输出已经写好。

同样的,串口接收器通过对CIS和DTRS标志位进行置位,来表明新数据已经到了。当数据从接收移位寄存器传送到接收数据寄存器后,CIS和DTRS标志位就被置位了。假如中断标志位将被用于轮询环境(polling environment),接收器的CIS标志位就必须在新数据被读取后被清零。如果一个DMA通道被用于UART通道服务,那么DTRS标志位就应被DMA通道描述符清零(should be cleared by theDMA channel descriptor)。为了避免数据丢失或者重复读取同样的数据,所以必须在接收后续的数据前完成 检测新接收到的数据、读取数据、和清除接收CIS标志位和DRTS标志位。同样的,在随后数据接收前,与每个已接收到的数据位相关的“错误条件”(error condition)必须被检测或者保存好,否则errorcondition将会丢失。

串口功能可以进行连续的传输(back-to-back transfer)。如果数据及时,发送器不会产生空闲信号(idle line signal),而是在一个stop位后,紧跟着下一帧数据的star位。空闲信号只有在传送数据已经被串行移位输出,发送数据寄存器为空时才会产生。发送器的空闲信号时间都是1 bit时间的整数倍。接收器可以处理任何长度的空闲信号。

每个数据都是由1个start位开始的,开始位始终是逻辑0。跟随在开始位后面的是特定长度的数据,数据是LSB模式发送的;如果校验位被使能,那么1个校验位也将产生,并被发送。数据的最后一位由1个stop位标志,结束位始终是逻辑1。一个空闲line就是由连续多个的stop位组成的,这也就意味着空闲信号其实就是信号线一直保持在逻辑1。

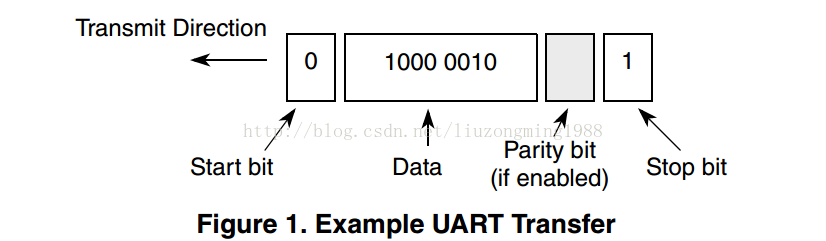

例子:一个ASCII字符“A”(8-bit,hex码为0x41)一直都是以如下的方式进行传送的。注意:数据是LSB first发送方式。



技术分享图片

如图2更多详细内容:(注意:时序图显示0x41数据串行输出时序,LSB first。)

文中用到的“bittime”位时间,指的是传送或接受1bit数据所需要的时间。位时间是由波特率决定的,如下公式:

Bittime = 1/Baud Rate

接收器通过感知start位的下降沿,来检测数据。因为UART功能总是把服务请求初始化后的第一个下降沿作为有效的起始条件,此时若line是空闲的,就必须使能接收器。接收位只采样一次,大约半个bit time。在每次start bit时,接收器都将出现同步。



2 基本时序

如图2展示了TX和RX数据,以及串行数据的时序。任何写入到tx数据寄存器的数据,必须将msb位置为0(其实就是开始位,startbit)。这表明UART的新数据已经准备好,可以进行移位输出了。所有接收的数据通过API接收函数fs_etpu_uart_read _receive _data()进行右对齐。传送的数据总是由1开始位(1 bittime low)和1停止位(1 bit time high)封装。数据总是LSB FIRST移位输出。当所有数据被传送出去后,根据校验位是否被使能,校验位也将被选择性的输出。数据宽度被限制在23bits以内。这就意味着最大的数据大小、加上校验位,以及开始位、结束位,一帧数据最长将达到26bits。接收到的数据MSB总是0。



 技术分享图片

版权声明:本文为博主原创文章,未经允许不得转载。 https://blog.csdn.net/kaly_liu/article/details/串行通讯波特率和定时器的关系?波特率代表数据的传输速率,即每秒钟传送的二进制位数,单位为位/秒。若波特率为1200,则代表每秒钟有1200个二进制位在数据线上传输,换句话说,即每个二进制位信号电平在数据线上保持的时间为1/11200s

。这样,就将定时器和波特率联系起来了。
