本文所介绍的工具适合家庭环境下的“黑盒测试”，它可以帮助你记录网络中发生的所有事情。你可以用它来检测网络威胁，或将数据提供给相关专家来进行网络取证分析。
如果你需要的是企业环境下的解决方案，你可以参考Security Onion的【这篇文章】。
购物清单

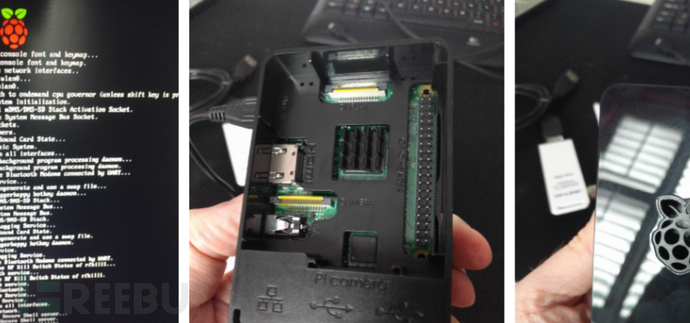

1. 树莓派3 （外壳+电源+电路板）
2. 闪迪Class 10 microSD卡 64GB（80Mb/s）
3. Debian OS-Linux RaspbianLite
4. 网件千兆交换机或其他支持端口镜像的设备，我使用的是D-Link1100-08P
5. Critical Stack API（Threat Intel/ IOCs）
6. Mailgun账号或类似支持警报/通知的邮件服务
总价值：约75英镑

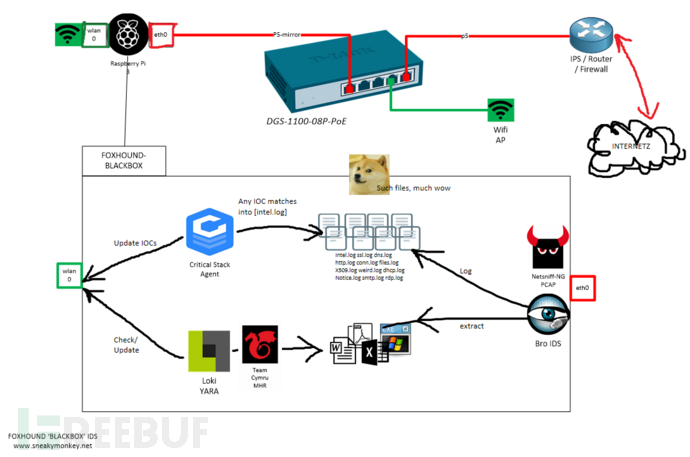

概览图
关键技术介绍
什么是端口镜像？
将一个端口的流量数据复制到另一个端口（被动式），会增加交换机的运行负荷。
什么是Bro？
一款IDS协议分析工具，你可以把它当作Wireshark的协议分析器，但是它没有GUI界面，而且速度更快。
什么是Netsniff?
进行数据包捕获的守护进程，它使用了AF-packet来提升数据包的捕捉速度。
什么是LOKI？
基于YARA的文件扫描守护进程。有些类似基于签名检测的反病毒产品，但是你可以自行制定检测规则。
什么是Critical Stack？
一个威胁情报平台，你可以在树莓派上通过API来与该平台链接。
什么是Team Cymru MHR？
一个恶意软件哈希库，你可以使用该数据库中的信息来对检测到的恶意程序哈希进行匹配。
开始动手
1. 把系统刷到树莓派中
2. 给树莓派分配一个IP
3. 运行bash脚本
4. 搞定
一、把Raspbian刷到microSD卡中
我使用的是MacBook，所以不同平台的方法可能会有所不同，其他平台用户可以参考【这篇教程】来获取更多内容。
插入microSD卡：
diskutil list
找到磁盘号：
diskutil unmountDisk /dev/disk<disk#from diskutil>
将Raspbian镜像刷入到microSD卡’disk’中：
sudo dd bs=1m if=image.imgof=/dev/rdisk<disk# from diskutil>
完成之后，卸载microSD卡：
diskutil unmountDisk /dev/disk<disk#from diskutil>
二、配置网络
使用默认配置登录。用户名：pi，密码：raspberry。
设置wlan0（wifi）的IP，用于受信管理访问：
sudo nano/etc/wpa_supplicant/wpa_supplicant.conf
network={
ssid="The_ESSID_from_earlier"
psk="Your_wifi_password"
}
sudo ifdown wlan0
sudo ifup wlan0
ifconfig wlan0
当你获取到了一个DHCP IP之后，你可以使用SSH访问这个节点了。接下来，将eth0留下当作镜像接口，它不需要设置IP地址。
sudo apt-get update && sudo apt-get-y install vim
sudo vim /etc/network/interfaces
添加下列代码：
iface eth0 inet static
static ip_address=0.0.0.0
重启eth0接口：
sudo ifconfig eth0 down && sudoifconfig eth0 up
三、部署
下载并运行bash脚本，脚本已在Raspbian上成功测试。
-安装程序的核心组件
-配置网络选项（禁用NIC offloading）
-给每一个程序创建服务
-使用Mailgun/SSMTP创建邮件警报
-配置cron任务
[email protected]:~# sudo su -
[email protected]:~# apt-get install -y git
[email protected]:~# cd ~
[email protected]:~# git clonehttps://github.com/sneakymonk3y/foxhound-nsm.git
[email protected]:~# chmod +xfoxhound-nsm/foxhound.sh
[email protected]:~# ./foxhound-nsm/foxhound.sh
现在，环境部署已经完全完成啦！
接下来呢？当脚本完成运行之后，所有的服务都会被立刻激活，然后你就可以看到所有流入的数据啦！
性能
通过pcap数据来向镜像端口eth0发送一些垃圾信息，我使用的是一些提前准备好的数据：
[email protected]:~ $ sudo tcpreplay -t -K -q--loop=10 --intf1=eth0 /opt/foxhound-1476541443.pcap
Actual: 1048570 packets (1050923190 bytes)sent in 87.62 seconds. Rated:11994102.0 bps, 91.51 Mbps, 11967.25 pps
下面是发送前和发送后的broctl netstats数据：
[email protected]:/etc/network# broctl netstats
bro: 1476547903.768150 recvd=1951368 dropped=5408 link=1956776
[email protected]:/etc/network# broctl netstats
bro: 1476548144.248161 recvd=3012168 dropped=14608 link=3026776
对于家庭或实验室环境来说，它的性能相对还算很好了（1000000个数据包只会丢弃10000个）。我的带宽速度为40Mbps，对于IDS系统来说已经足够了。如果你还需要提升性能，建议考虑换掉树莓派。
如果你想进行更多的NIC perf测试，你可以在服务器上运行下列命令：
[email protected]:~$ sudo apt install iperf3
[email protected]:~$ iperf3 -s
-----------------------------------------------------------
Serverlistening on 5201
然后在树莓派上运行：
[email protected]:~# apt install iperf3
[email protected]:~# iperf3 -c 10.0.0.7 -i 1 -t20
Connecting to host 10.0.0.7, port 5201
[ 4]local 10.0.0.180 port 38562 connected to 10.0.0.7 port 5201
[ ID] Interval Transfer Bandwidth Retr Cwnd
[ 4] 0.00-1.00 sec 8.86 MBytes 74.3 Mbits/sec 0 89.1 KBytes
...
...
...
[ 4] 19.00-20.00 sec 9.26 MBytes 77.7 Mbits/sec 0 1.23 MBytes
- - - - - - - - - - - - - - - - - - - - - -- - -
[ ID] Interval Transfer Bandwidth Retr
[ 4] 0.00-20.00 sec 185 MBytes 77.5 Mbits/sec 139 sender
[ 4] 0.00-20.00 sec 184 MBytes 77.1 Mbits/sec receiver
iperf Done.
我假设这里的瓶颈是microSD卡，它的速度大约是80MB/s。
Bro基础
-所有Bro日志的默认存储路径为/nsm/bro/logs/
-默认的脚本路径为/usr/local/bro/share/bro/site/bro-scripts/
日志目录结构大致如下所示：
[email protected]:/nsm/bro/logs/current $ ls-lash
total 6.9M
4.0K drwxr-xr-x 3 root root 4.0K Oct 15 16:11 .
4.0K drwxr-xr-x 5 root staff 4.0K Oct 1516:50 ..
4.0K -rw-r--r-- 1 root root 349 Oct 15 16:51 app_stats.log
4.0K -rw-r--r-- 1 root root 121 Oct 15 15:51 .cmdline
16K-rw-r--r-- 1 root root 14K Oct 15 16:30communication.log
2.9M -rw-r--r-- 1 root root 2.9M Oct 15 16:52 conn.log
16K-rw-r--r-- 1 root root 14K Oct 15 16:52dhcp.log
384K -rw-r--r-- 1 root root 379K Oct 15 16:52 dns.log
4.0K -rw-r--r-- 1 root root 345 Oct 15 15:51 .env_vars
1.2M -rw-r--r-- 1 root root 1.2M Oct 15 16:52 files.log
1.6M -rw-r--r-- 1 root root 1.6M Oct 15 16:52 http.log
4.0K -rw-r--r-- 1 root root 291 Oct 15 16:44 known_hosts.log
4.0K -rw-r--r-- 1 root root 327 Oct 15 16:34 known_services.log
12K-rw-r--r-- 1 root root 11K Oct 15 16:50notice.log
4.0K -rw-r--r-- 1 root root 5 Oct 15 15:51 .pid
4.0K -rw-r--r-- 1 root root 18 Oct 15 16:00 .rotated.communication
4.0K -rw-r--r-- 1 root root 18 Oct 15 16:00 .rotated.conn
4.0K -rw-r--r-- 1 root root 18 Oct 15 16:01 .rotated.conn-summary
4.0K -rw-r--r-- 1 root root 18 Oct 15 16:00 .rotated.dhcp
4.0K -rw-r--r-- 1 root root 18 Oct 15 16:00 .rotated.dns
4.0K -rw-r--r-- 1 root root 18 Oct 15 16:00 .rotated.files
4.0K -rw-r--r-- 1 root root 18 Oct 15 16:00 .rotated.http
4.0K -rw-r--r-- 1 root root 18 Oct 15 16:00 .rotated.known_hosts
4.0K -rw-r--r-- 1 root root 18 Oct 15 16:00 .rotated.known_services
4.0K -rw-r--r-- 1 root root 18 Oct 15 16:00 .rotated.loaded_scripts
4.0K -rw-r--r-- 1 root root 18 Oct 15 16:00 .rotated.notice
4.0K -rw-r--r-- 1 root root 18 Oct 15 16:00 .rotated.packet_filter
4.0K -rw-r--r-- 1 root root 18 Oct 15 16:00 .rotated.software
4.0K -rw-r--r-- 1 root root 18 Oct 15 16:00 .rotated.ssl
4.0K -rw-r--r-- 1 root root 18 Oct 15 16:00 .rotated.weird
4.0K -rw-r--r-- 1 root root 18 Oct 15 16:00 .rotated.x509
4.0K -rw-r--r-- 1 root root 3.0K Oct 15 16:51 software.log
320K -rw-r--r-- 1 root root 314K Oct 15 16:52 ssl.log
4.0K -rw-r--r-- 1 root root 58 Oct 15 15:51 .startup
4.0K drwx------ 3 root root 4.0K Oct 15 15:51 .state
4.0K -rwx------ 1 root root 18 Oct 15 15:51 .status
4.0K -rw-r--r-- 1 root root 46Oct 15 15:51 stderr.log
4.0K -rw-r--r-- 1 root root 188 Oct 15 15:51 stdout.log
24K-rw-r--r-- 1 root root 17K Oct 15 16:52weird.log
416K -rw-r--r-- 1 root root 412K Oct 15 16:52 x509.log
你可以使用head命令来查找文本域名称：
[email protected]:$ head dns.log
#separator \x09
#set_separator ,
#empty_field (empty)
#unset_field -
#path dns
#open 2016-10-15-16-00-01
#fields ts uid id.orig_h id.orig_p id.resp_h id.resp_p proto trans_id query qclass qclass_name qtype qtype_name rcode rcode_name AA TC RD RA Z answers TTLs rejected
#types time string addr port addr port enum count string count string count string count string bool bool bool bool count vector[string] vector[interval] bool
使用bro-cut来解析日志：
[email protected]:$ cat dns.log | bro-cut -D tsid.orig_h id.orig_p id.resp_h id.resp_p proto query answers TTLs
基础报告:
[email protected]:$ bro-cut query < dns.log |sort | uniq -c | sort -rn | head -n 10
如果你还需要更多的示例，你可以查看Bro提供的官方练习【传送门】。
你可以使用tail命令输出DNS日志并在客户端生成一些DNS流量：
tail -f dns.log | awk ‘{print $3, $7, $9}‘
请注意，只有conn.log才可以启用MaxMind GEOIP查询。
[email protected]:$ bro-cut resp_cc < conn.log| sort | uniq -c | sort -rn | head -n 10
755 US
524 RO
123 GB
49 NL
28 EU
25 IE
10 DE
7 ES
6 CA
我还没有制作仪表盘（Dashboard），如果你不想自己做的话，你可以直接使用VPS ELK实例在云端存储所有的日志，或者你也可以使用ELK/Splunk/Graylog将日志存储在本地。
基础维护
开启/停止netsniff-ng：
[email protected]:~ $ sudo service netsniff-ngstop
[email protected]:~ $ sudo service netsniff-ngstart
[email protected]:~ $ sudo service netsniff-ngstatus
开启/停止bro（网络统计）：
[email protected]:~ $ sudo -i broctl stop
[email protected]:~ $ sudo -i broctl start
[email protected]:~ $ sudo -i broctl netstats
[email protected]:~ $ sudo -i broctl status
手动运行Loki：
[email protected]:~ $ python /nsm/Loki/loki.py--noprocscan --dontwait --onlyrelevant -p /nsm/bro/extracted -l /nsm/Loki/log

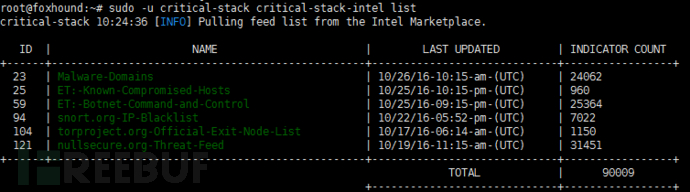

检测CriticalStack的入侵威胁指标（IoCs），可通过cron脚本实现定期检查：
[email protected]:~ $ sudo -u critical-stackcritical-stack-intel list
参考资料
1. 部署网络安全监控：http://www.appliednsm.com/
2. 网络安全监控实践：https://www.nostarch.com/nsm
3. Laika BOSS-对象扫描系统：https://github.com/lmco/laikaboss
4. PassiveDNS：https://github.com/gamelinux/passivedns
5. D3js（图形化工具）：https://d3js.org/
6. Graylog：https://www.graylog.org/
