在很多电路途中会出现NMOS和PMOS管,因为不是中文那么直接,都说管压降之类的,但其实它的导通很重要以及区别,关系到你点亮电子元件》
参考:
1.https://blog.csdn.net/lg2lh/article/details/9124855
2.http://www.52rd.com/bbs/Archive_Thread.asp?SID=108410&TID=2
3.https://blog.csdn.net/phenixyf/article/details/45741959

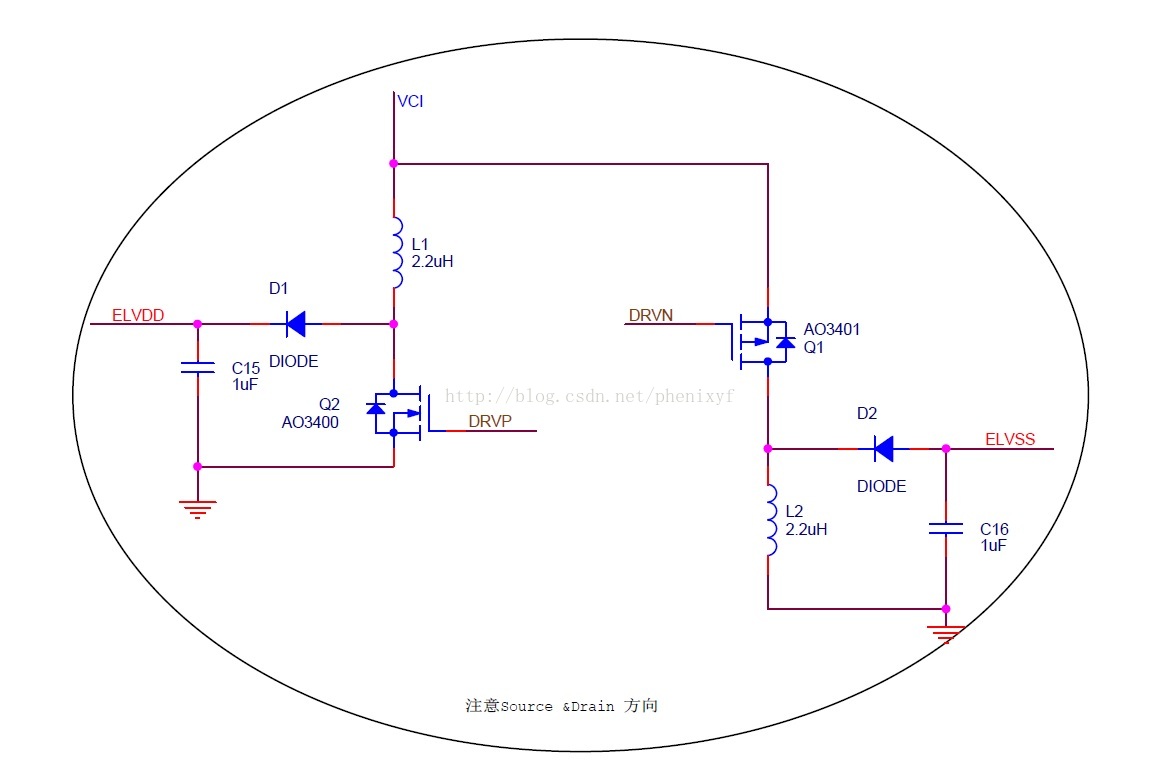

NMOS的特性,Vgs大于一定的值就会导通,适合用于源极接地时的情况(低端驱动),只要栅极电压达到4V或10V就可以了。
PMOS的特性,Vgs小于一定的值就会导通,适合用于源极接VCC时的情况(高端驱动)。但是,虽然PMOS可以很方便地用作高端驱动,但由于导通电阻大,价格贵,替换种类少等原因,在高端驱动中,通常还是使用NMOS
PMOS:
NMOS:
NMOS是栅极高电平(|VGS| > Vt)导通,低电平断开,可用来控制与地之间的导通。 PMOS是栅极低电平(|VGS| > Vt)导通,高电平断开,可用来控制与电源之间的导通。
NMOS因Source端一般接地(低电位),所以要让|VGS| > Vt, 则Gate端一般要接正电压,这样管子才能导通;
PMOS因Source端一般接VDD(高电平),所以要让|VGS|>Vt,则Gate端一般要接负电压(低与VDD的电压),这样管子才能导通。
