jchdl - RTL实例 - Counter4

Posted wjcdx

tags:

篇首语:本文由小常识网(cha138.com)小编为大家整理,主要介绍了jchdl - RTL实例 - Counter4相关的知识,希望对你有一定的参考价值。

https://mp.weixin.qq.com/s/xtvMj5f-Uvx3vesVnH0P_A


计数器。

参考链接

1.创建Counter4.java, 并生成构造方法和logic()方法

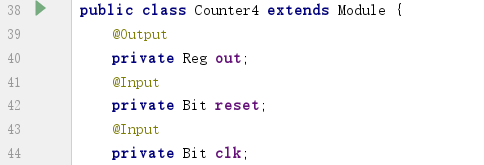

2. 根据逻辑原理,添加输入输出接口
?技术分享图片?
输入输出线作为类成员存在。使用注解标明是input port还是output port。

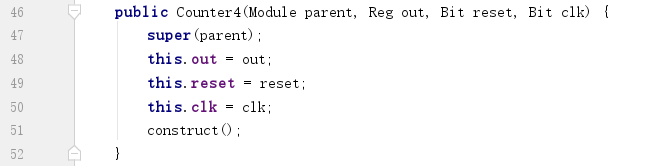

3. 在构造方法中搜集输入输出线并调用construct()方法
?技术分享图片?
首先调用父类即Module类的构造方法,以构建模块hierarchy。
然后逐个把输入输出参数与input/output port对应上。
然后调用construct()方法构造模块(调用一次logic()方法,搜集模块的assign/always代码块、子模块)。

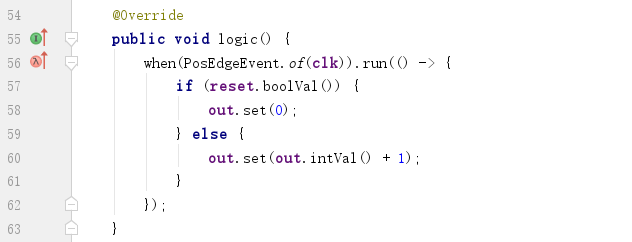

4. 在logic()方法中创建assign/always代码块,以及子模块
?技术分享图片?
这里包含一个always代码块:当发生clk的上升沿事件时,执行lambda表达式的方法,以更新out的值。

加法还可以使用如下写法:
?技术分享图片?

5. 创建inst静态方法方便后续使用

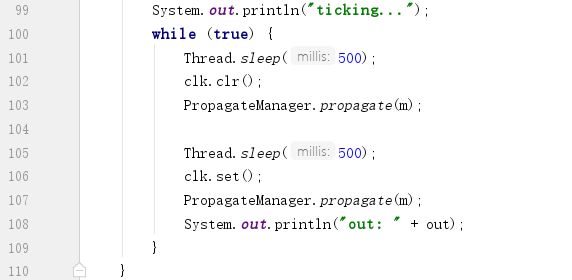

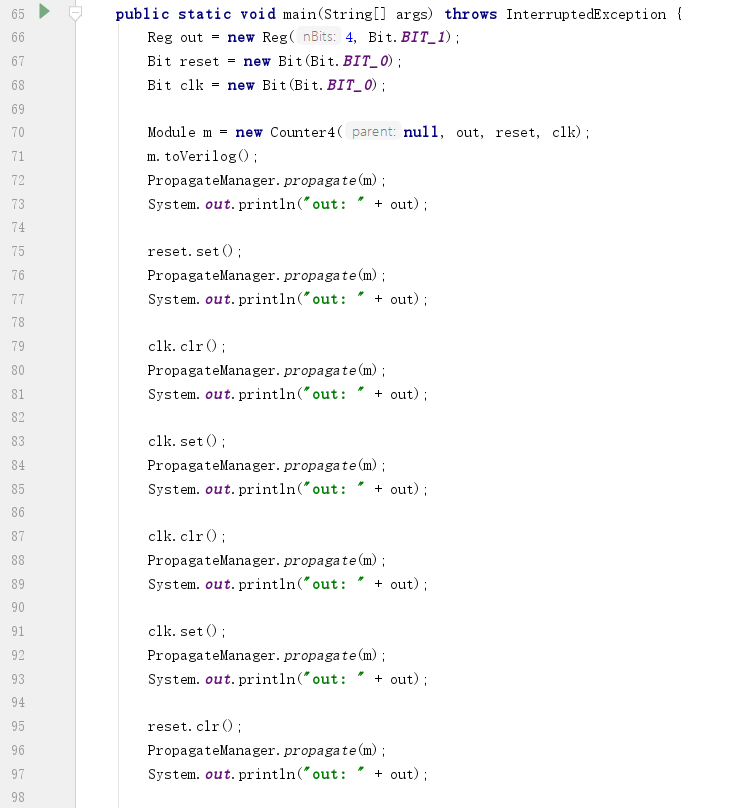

6. 创建main方法执行验证
?技术分享图片?
?技术分享图片?

运行结果为:
?技术分享图片?

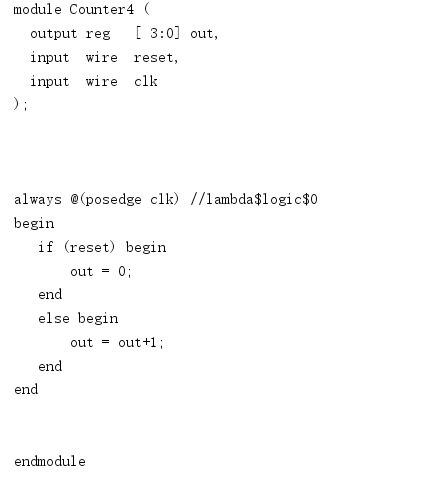

7. 生成Verilog
生成定制化模块名:

调用toVerilog()方法生成Verilog实现。

执行结果如下:
?技术分享图片?
