BUCK电路工作原理

Posted 2021-01-05 jacklong-yin

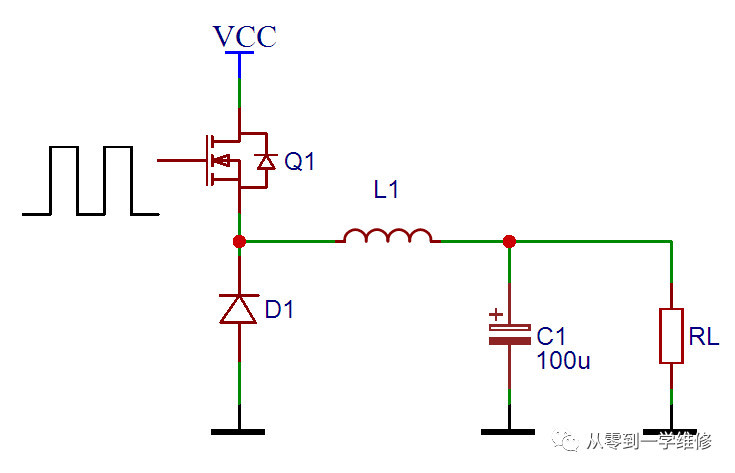

Buck电路，也称呼为DC_DC Buck型降压开关电源电路，这种电路结构实际应用也是很多的，电路拓扑结构看下图：





电路中，Q1是开关管，D1是续流二极管，L1就是问题中提到的这个电感器、C1就是问题中提到的电容器，RL是负载电阻器。

电路很简单，不过理解这个电路需要先学习电感器知识，理解了电感器的特性，这个电路就不是问题。

具体可以看我电感器视频，自己搜一下。

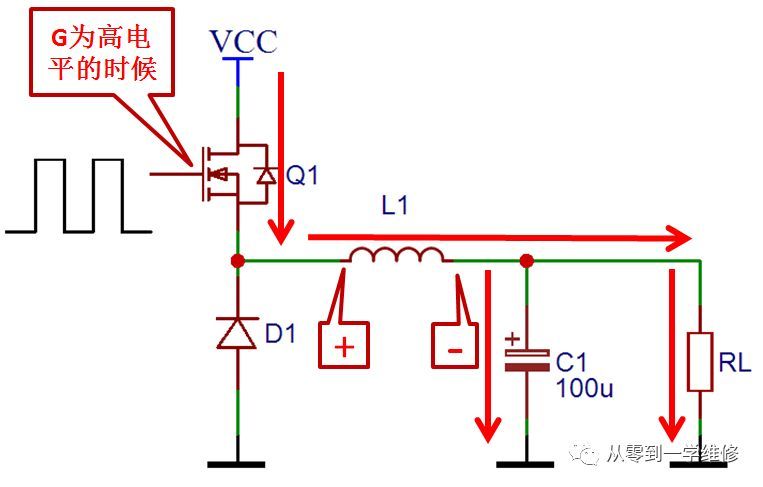

当Q1栅极G为高电平的时候，Q1这个D、S导通，电流方向是VCC经过Q1、经过L1电感器、给电容C1充电、同时给后级负载RL供电，由于电感器的特性，电感会产生一个自感电动势：左正右负，来阻碍电流通过，同时电感器会储存磁能。

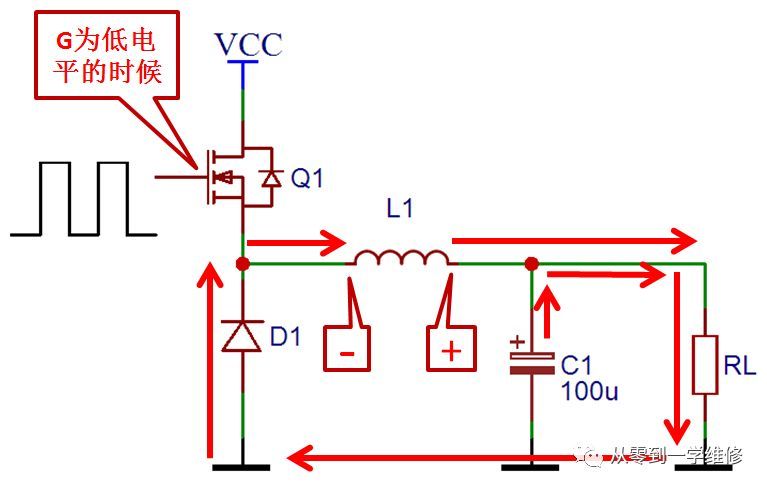

当G为低电平的时候，Q1截止，那么流过电感L1的电流就会减小，由于电感器的特性，电感会产生自感电动势阻碍电流减小，电动势方向就是：右正左负。那么这个电动势经过滤波电容C1滤波，经过负载RL到地，再经过续流二极管D1构成回路，当电感上的电动势减小或者消失后，电路是通过滤波电容器C1给后级负载供电的。

BUCK型开关电源电路工作原理就是这样的。

至于电感和电容的大小，电感如果偏小，那么Q1导通时候储存的磁能肯定不足，C1太小，那么电路滤波效果肯定不好，输出电压会不平滑。电感和电容如果太大，肯定也不好，总归要合适，总之，原来电路中用多大的，尽量就选多大就好了。
