【1】STM32F103ZET6定义

STM32 =基于ARM核心的32位微控制器

F =通用类型

103 = 增强型

Z = 引脚数目为144脚（引脚越多外设越多）

E = 512K字节的闪存存储器

T = 封装为LQFP（LQFP144）

6 = 工业级温度范围-40~85

【2】引脚定义

引脚号和名称和芯片的引脚一一对应

类型：S电源，IO输入输出，I输入O输出

有FT（Five Voltage Tolerant）代表能容忍5V电压，没有就只能容忍3.3V电压（需要加装电平转换电路）

主功能是上电后默认的功能，一般和引脚名称相同

默认复用功能是IO口上同时连接的外设功能引脚，配置时可选

VBAT ：备用电池供电的引脚，这个引脚可以接一个3V电池，当系统断电时，备用电池可以给内部的RTC时钟和备份寄存器提供电源。

PC13-TAMPER-RTC：IO口/侵入检测/RTC。根据程序输出或者读取高低电平/安全保障/输出RTC校准时钟，RTC闹钟脉冲或者秒脉冲。(tamper，篡改）

PC14-OSC32_IN / PC14-OSC32_OUT：IO口或者接RTC晶振

OSC_IN / OSC_OUT ：接系统主晶振（OSC，oscillation，振荡），一般为8MHz。芯片内部有锁相环电路，可以对8MHz的频率进行倍频，最终产生72MHz作为系统的主时钟

NRST ：（negative reset，负极复位），系统复位引脚，N代表低电平复位。

VSSA / VDDA：内部模拟部分电源，比如ADC / RC振荡器等。VSS代表负极接地，VDD正极接3.3V。

以上端口的默认主功能是调试。使用STLINK来下载调试程序，使用SWD方式，需要用到两根线，SWDIO和SWCLK。只需要使用PA14和PA13两个端口。

【3】STM32的启动配置：指定程序开始运行的位置

1.普通默认 | 2.串口下载用 | 3.程序调试

【4】电源+最小系统-》最小系统电路

1.启动配置：BOOT相当于开关的作用，

2.复位：利用电阻和电容为单片机提供复位信号。上电瞬间电容没有电，电源通过电阻向电容充电，此时电容短路，引脚产生低电平。电容逐渐充满电时，电容等于断路，会被上拉为高电平。按键可以手动复位。

3.晶振：有一个8MHz的主时钟晶振，经过内部锁相环倍频，可以得到72MHz的主频。晶振两根引脚接到STM32上。另接两个20pF的电容作为启震电容。如果需要RTC（real time clock，实时闹钟）功能，还需要再接一个32.768KHz的晶振（OSC32）

4.供电

Android零基础入门第29节：善用TableLayout表格布局，事半功倍

前面学习了线性布局和相对布局，线性布局虽然方便，但如果遇到控件需要排列整齐的情况就很难达到要求，用相对布局又比较麻烦，为此Android系统中提供了表格布局。

技术分享

一、认识TableLayout

表格布局就是让控件以表格的形式来排列控件，只要将控件放在单元格中，控件就可以整齐地排列，使用TableLayout标签。

TableLayout继承了 LinearLayout，因此它的本质依然是线性布局管理器。每次向TableLayout中添加一个TableRow，该TableRow就是一个表格行，TableRow也是容器，因此它也可以不断地添加其他组件，每添加一个子组件该表格就增加一列。如果直接向TableLayout中添加组件，那么这个组件将直接占用一行。

在表格布局中，列的宽度由该列中最宽的那个单元格决定，整个表格布局的宽度则取决于父容器的宽度（默认总是占满父容器本身）。

在表格布局管理器中，可以为单元格设置如下3种行为方式。

Shrinkable：如果某个列被设为Shrinkable，那么该列的所有单元格的宽度可以被收缩，以保证该表格能适应父容器的宽度。
Stretchable：如果某个列被设为Stretchable，那么该列的所有单元格的宽度可以被拉伸，以保证组件能完全填满表格空余空间。
Collapsed：如果某个列被设为Collapsed，那么该列的所有单元格会被隐藏。

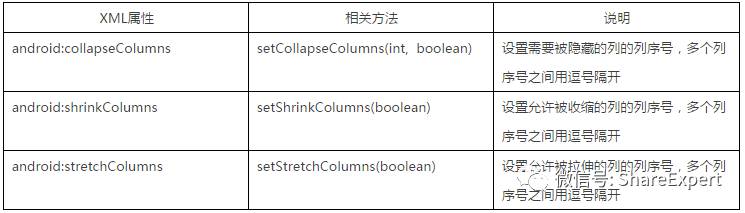

TableLayout继承了 LinearLayout，因此它完全可以支持LinearLayout所支持的全部XML属性。除此之外，TableLayout还支持如下表所示的XML属性和相关方法。
