关于16路及以上的X86服务器架构

         INTELX86架构的CPU,很少有16路以上的。HP之前有基于安腾(非X86架构) CPU的32路服务器,但是安腾架构的软件后来HP自己也不支持了。接着 华为、浪潮也在国家项目里 搞了 基于安腾的32路 服务器。由于INTEL ,HP 都放弃对安腾的支持,所以这国家项目也仅仅是技术的一些积累,很难在生态圈有很好的成长。

         如今不一样了,随着至强CPU(X86)性能不断提升,HP凭借自身在芯片互联方面的技术能将原本只能组成2路的CPU变成16路或以上的,而且扩展的性能也呈现良好的线性度。

         SGI就更不一样了,SGA生来做超算,这个32路就玩过家家一般。

欢迎转载,转载请标明出处:http://blog.csdn.net/notbaron/article/details/48207649

1.  关于一些SPEC性能指标

1.1             speccpu

SPEC是标准性能评估公司(Standard Performance Evaluation Corporation)的简称。SPEC是由计算机厂商、系统集成商、大学、研究机构、咨询等多家公司组成的非营利性组织,这个组织的目标是建立、维护一套用于评估计算机系统的标准。

SPEC CPU 2006是SPEC组织推出的CPU子系统评估软件最新版,在早些年,业界使用的是其上一个版本SPEC CPU 2000。和SPEC CPU 2000一样,SPEC CPU 2006包括了CINT2006和C FP2006两个子项目,前者用于测量和对比整数性能,而后者则用于测量和对比浮点性能,SPEC CPU 2006中对SPEC CPU 2000中的一些测试进行了升级,并抛弃/加入了一些测试,因此两个版本测试得分并没有可比较性。

SPEC CPU测试中,测试系统的处理器、内存子系统和使用到的编译器(SPEC CPU提供的是源代码,并且允许测试用户进行一定的编译优化)都会影响最终的测试性能,而I/O(磁盘)、网络、操作系统和图形子系统对于SPEC CPU2006的影响非常的小。

An ounce of honest data is worth a pound ofmarketing hype(一盎司诚实的数据值得一磅的市场宣传)是SPEC组织成立的座右铭,为了保持数据的公平、可信度以及有效,SPEC CPU测试使用了现实世界的应用程序,而不是用循环的算术操作来进行基准测试。SPEC CPU 2006包括了12项整数运算和17项浮点运算,除此之外,还有两个随机数产生测试程序998.sperand(整数)和999.specrand(浮点),它们虽然也包含在套件中并得到运行,但是它们并不进行计时以获得得分。这两个测试主要是用来验证一些其他组件中会用到的PRNG随机数生成功能的正确性。各个测试组件基本上由C和Fortran语言编写,有7个测试项目使用了C++语言,而Fortran语言均用来编写浮点部分。

CINT2006包括C编译程序、量子计算机仿真、下象棋程序等,CFP2006包括有限元模型结构化网格法、分子动力学质点法、流体动力学稀疏线性代数法等。为了简化测试结果,SPEC决定使用单一的数字来归纳所有12种整数基准程序。具体方法是将被测计算机的执行时间标准化,即将被测计算机的执行时间除以一个参考处理器的执行时间,结果称为SPECratio。SPECratio值越大,表示性能越快(因为SPECratio是执行时间的倒数)。CINT2006或CFP2006的综合测试结果是取SPECratio的几何平均值。



2.1             查询

这里我们就简单看下CPU性能指标 SPEC CPU2006

http://spec.org/cpu2006/results/

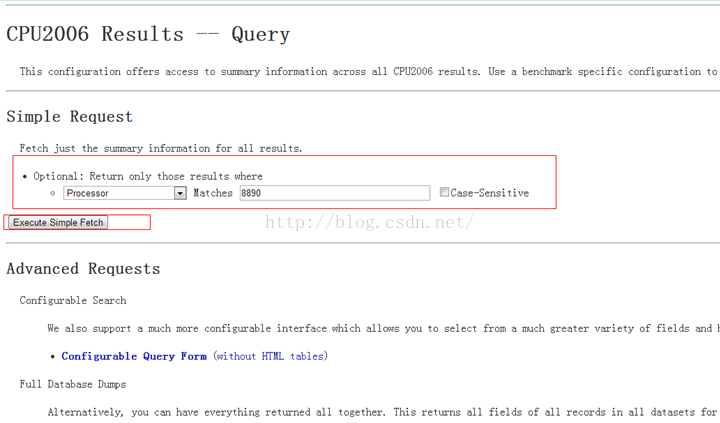

打开如下图1

技术图片

点击如下:



如下图2

技术图片

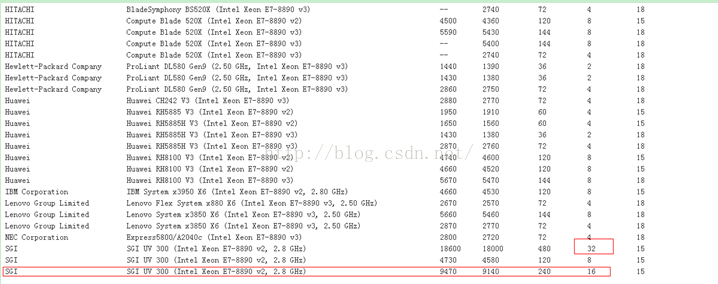

出现如下图3

技术图片



一个16路一个32路的性能指标。

SGI的16路的 16X 8890V2SGI UV 300,SPEC CPU INTRATES的值是9470

SGI的32路的 32X 8890V2SGI UV 300,SPEC CPU INTRATES的值是18600

发现当从16路变成32路的时候,其性能线性度达到了 1.96

SGI UV 300的确做得高级。

         蛤蟆找了下HP,HP也有相关的服务器的,如下图4

技术图片



HP用的是2890v2,不过2890和8890性能是一样的,只是价格和QPI数量不一样。

一般2890v2只能做成2路的,但是HP通过自己的芯片将原本只能做二路的CPU做成了32路的。也是很赞的。

HP的 16 x 2890v2  Superdome X的 SPEC CPU INT RATES值是9400 (SGI是16P是9470)

基本和SGI的相当了。

这两家当前在X86 架构的CPU上树立了一个新的标杆。

不知道后续会不会有新厂家进来玩~~

         我们很多人知道HP,但是不一定知道SGI,我们就来看下SGA公司是干嘛的。

2.  SGI

SGI公司是业界高性能计算系统、复杂数据管理及可视化产品的重要提供商. 它提供世界上最优秀的服务器系列以及具有超级计算能力的可视化工作站。SGI公司是美国Fortune杂志所列美国最大500家公司/生产企业之一,年产值超过40亿美元。近五年公司平均增长率为40-50%,是世界上发展最快的一家计算机公司。公司在业界率先集成了RISC技术、均衡多重处理技术、数字化媒体技术、计算机图形技术、UMACCNUMA体系结构等计算机领域的核心科技,形成了自己的独特风格,开创了视算科技及信息处理的新方向。目前SGI在超级计算领域更是取得了世界上500台最大超级计算机中半数以上的市场份额。

s代表超级计算机,g代表图形工作站,i代表具有突破性的洞察力。采用我们的服务器,你就拥有非凡的计算能力帮助你解决最为棘手的问题。我们的图形工作站可以用更形象化的方式观看、操作和使用数据。当你与我们分布在全球范围的服务队伍相结合时,你就可以获得所需要的解决方案,实现你的理想。







3.  关于HP SuperDome X

大多数X86高端服务器用的是INTEL官方的CPU互联架构,效率不高。

HP SuperDome X 使用自行研发的XNC2( eXternalNode  Controller,外部节点控制器)。

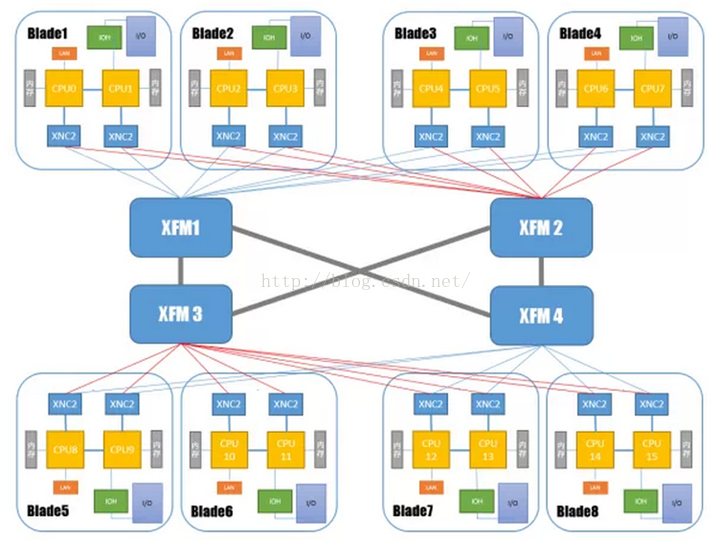

如下图5

 技术图片



他的16P架构很可能如下图6



 技术图片













4.  关于 SGI UV300

基于原本的UV 300H设备,目前被应用在SGI的UV for SAPHANA产品当中。这是一台单节点系统,基于英特尔至强E7 8890 v2 15核心处理器,最大扩展能力为32插槽(即480计算核心)并配备来自32GB DIMM的总计24TB统一共享内存。



对于这个架构,蛤蟆此处省略无数个赞~

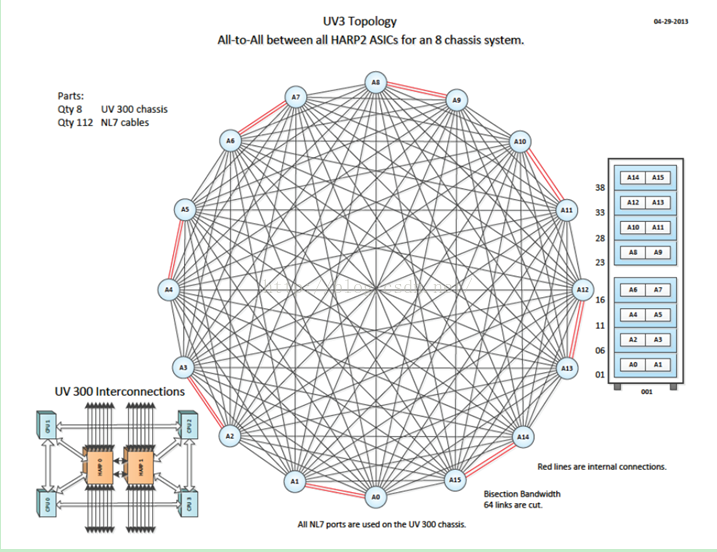

HPSGI有些类似的地方,任何两个CPU之间的内存访问,不会经过第三个CPU

 技术图片





5.  关于Top 500服务器

http://top500.org/list/

看看2015年的前10名机器如下:

5.1         2015年前10服务器系统

RANK

SITE

SYSTEM

CORES

RMAX (TFLOP/S)

RPEAK (TFLOP/S)

POWER (KW)

1

National Super Computer Center in Guangzhou
China

Tianhe-2 (MilkyWay-2) - TH-IVB-FEP Cluster, Intel Xeon E5-2692 12C 2.200GHz, TH Express-2, Intel Xeon Phi 31S1P
NUDT

3,120,000

33,862.7

54,902.4

17,808

2

DOE/SC/Oak Ridge National Laboratory
United States

Titan - Cray XK7 , Opteron 6274 16C 2.200GHz, Cray Gemini interconnect, NVIDIA K20x
Cray Inc.

560,640

17,590.0

27,112.5

8,209

3

DOE/NNSA/LLNL
United States

Sequoia - BlueGene/Q, Power BQC 16C 1.60 GHz, Custom
IBM

1,572,864

17,173.2

20,132.7

7,890

4

RIKEN Advanced Institute for Computational Science (AICS)
Japan

K computer, SPARC64 VIIIfx 2.0GHz, Tofu interconnect
Fujitsu

705,024

10,510.0

11,280.4

12,660

5

DOE/SC/Argonne National Laboratory
United States

Mira - BlueGene/Q, Power BQC 16C 1.60GHz, Custom
IBM

786,432

8,586.6

10,066.3

3,945

6

Swiss National Supercomputing Centre (CSCS)
Switzerland

Piz Daint - Cray XC30, Xeon E5-2670 8C 2.600GHz, Aries interconnect , NVIDIA K20x
Cray Inc.

115,984

6,271.0

7,788.9

2,325

7

King Abdullah University of Science and Technology
Saudi Arabia

Shaheen II - Cray XC40, Xeon E5-2698v3 16C 2.3GHz, Aries interconnect
Cray Inc.

196,608

5,537.0

7,235.2

2,834

8

Texas Advanced Computing Center/Univ. of Texas
United States

Stampede - PowerEdge C8220, Xeon E5-2680 8C 2.700GHz, Infiniband FDR, Intel Xeon Phi SE10P
Dell

462,462

5,168.1

8,520.1

4,510

9

Forschungszentrum Juelich (FZJ)
Germany

JUQUEEN - BlueGene/Q, Power BQC 16C 1.600GHz, Custom Interconnect
IBM

458,752

5,008.9

5,872.0

2,301

10

DOE/NNSA/LLNL
United States

Vulcan - BlueGene/Q, Power BQC 16C 1.600GHz, Custom Interconnect
IBM

393,216

4,293.3

5,033.2

1,972





5.2         天河2号

天河二号”是由国防科大研制的超级计算机系统,以峰值计算速度每秒5.49亿亿次、持续计算速度每秒3.39亿亿次双精度浮点运算的优异性能位居榜首,成为全球最快超级计算机。

2014年11月17日公布的全球超级计算机500强榜单中,中国“天河二号”以比第二名美国“泰坦”快近一倍的速度连续第四次获得冠军。

2015年5月,“天河二号”上成功进行了3万亿粒子数中微子暗物质的宇宙学数值模拟,揭示了宇宙大爆炸1600万年之后至今约137亿年的漫长演化进程。

在德国举行的2015年国际超级计算机大会上发布全球超级计算机500强最新榜单,中国“天河二号”以每秒33.86千万亿次的浮点运算速度第五次蝉联冠军。
