一、前言

这个系列文章，是为了记录分析UGUI的各种原理：

• UGUI的渲染模式。
• UGUI的缩放计算。
• UGUI的锚点定位。
• UGUI的层级渲染流程。
• UGUI的事件触发原理。
• UGUI的布局自动布局方式。

这是本系列文章的第五篇：
【Unity3D-UGUI原理篇】（一）Canvas 渲染模式
【Unity3D-UGUI原理篇】（二）Canvas Scaler 缩放原理
【Unity3D-UGUI原理篇】（三）RectTransform 组件详解
【Unity3D-UGUI原理篇】（四）Event System Manager 事件与触发
【Unity3D-UGUI原理篇】（五）Auto Layout 自动布局
【Unity3D-UGUI原理篇】（六）使用 UnityEngine.Events 让程序更灵活、稳定

这篇文章主要分享UGUI元素的自动布局组件的使用。

Add Componet→Layout：

UGUI有很多的自动布局组件，比如Layout Element 、Horizontal Layout Group、Vertical Layout Group、Grid Layout Group、Layout Fitter、Aspect Ratio Fitter。

那么这些组件都是怎么使用的，下面我们就来详细的了解一下。

二、Layout Element 自动布局组件

属性	介绍
Min Width	最小宽度
Min Height	最小高度
Preferred Width	优先宽度
Preferred Height	优先高度
Flexible Width	弹性宽度
Flexible Height	弹性高度
Layout Priority	布局优先

Layout Element组件对子对象的分配原则如下：

首先分配 Min Width、Min Height
如果还有足够空间，分配 Preferred Width、Preferred Height
如果还有额外空间，分配 Flexible Width、Flexible Height

从以下图片可以看出图片宽度的增长方式：


首先分配 Min Width (300，红色部分)

如果还有足够空间，分配 Preferred Width (300~500，绿色部分)

如果还有额外空间，分配 Flexible Width ：1 (500~700，蓝色部分)

比较特别的是 Flexible，他是代表著整个大小的比例，如果 Layout 下有2个物体，分别给 Flexible 设定为 0.3 与 0.7，那比例就会变成下图 ：

另外要注意的是，Text、Image Component 会根据内容大小自动分配 Preferred Size。

三、Horizontal Layout Group 水平布局组

属性	说明
Padding	填充内部空间
Spacing	每个元素间隔
Child Alignment	当没有填满全部空间时，子物件对齐位置
Child Controls Size	按照子控件大小填满空间
Child Force Expand	强制控制子控件填满空间

下面通过一个实例来理解各参数：

（1）新建一个场景，新建一个Canvas，在Canvas添加一个空对象命名为Layout Controllers。
（2）给空对象添加Horizontal Layout Group组件：“AddConpent→Layout → Horizontal Layout Group”
（3）Layout Controllers下建立5个 Button(子物件)，完成后如下，当大小改变时会自动分配子物件大小：

（4）此时在 Button 的 Rect Transform Component 就不能进行调整，因为我们已经透过 Horizontal Layout Group 进行分配空间，在 Rect Transform 会显示目前被哪个 Layout Group 控制：

（5）将 Padding 数值调整如图，可以看出填充区域

（6）将 Spacing 数值调整如图，可以看出元素区间

（7）给5个Button添加Layout Element组件，然后将它们的父物体身上的Horizontal Layout Group 组件的 Child Force Expand Width 属性取消勾选，不强制子物件填满额外空间，而是透过 Layout Element 手动设定。
（8）将5个 Button 的 Layout Element Min Width 分别改为 20、30、40、50、60，此时可以看出每个 Button 宽度分布，改变父物件大小时子物件大小并不会改变，因为只有分配 Min Width，并不会分配额外有效空间：

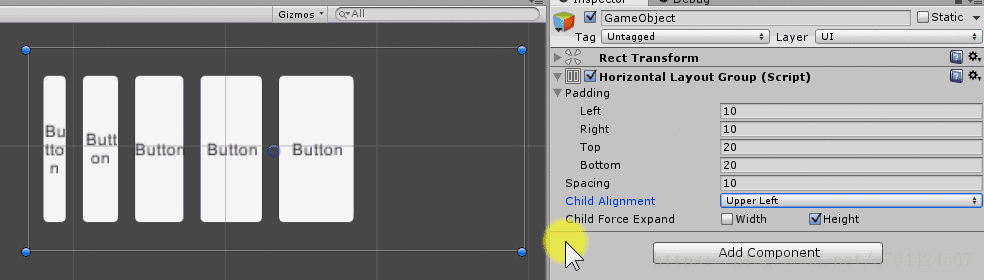

此时改变 Horizontal Layout Group 的 Child Alignment，可以看出元素对齐：

物件 Layout Properties Min Width = 5个按钮宽(20+30+40+50+60=200) + Spacing(40) + Padding Left、Right(20) = 260：

（9）将第1个 Button 的 Layout Element 数值调整如图：

设置Preferred Width 为 100
设置Min Width为20

（10）空间足够的情况下，将会分配剩下的 Preferred Size (20~100 空间)，如下所示：

（11）将第1个 Button 的 Layout Element 数值调整如图

设定 Flexible Width 为 1

1.首先分配 Min Width(20)

2.如果还有足够空间，将会分配剩下的 Preferred Size (20~100 空间)

3.如果还有额外空间，分配剩下 Flexible Size，如下所示：

（12）将 Horizontal Layout Group 的 Child Force Expand Width 勾选，让子物件强制填满，可以看到：

• 首先分配 Min Width(20)

• 如果还有足够空间，将会分配剩下的 Preferred Size (20~100 空间)

• 如果还有额外空间，分配剩下元素 Flexible Size 与 Child Force Expand Width

结论：
上面我们看到，所有元素会先被分配 Min Width，接下来还有足够空间，将会分配剩下的 Preferred Size，最后才是 Flexible Size 与 Child Force Expand Width

至此我们了解到 Horizontal Layout Group 是怎么根据 Layout Element size来分配子物件的。

四、Vertical Layout Group 垂直布局组

下面就来了解一下Vertical Layout Group 垂直布局组的属性：

属性	说明
Padding	填充内部空间
Spacing	每个元素间隔
Child Alignment	当没有填满全部空间时，子物件对齐位置
Child Controls Size	按照子控件大小填满空间
Child Force Expand	强制控制子控件填满空间

垂直布局和水平布局的属性用法基本相同，就是水平和垂直的差别，这里就不再赘述。

五、Grid Layout Group 网格方式排列组件

首先，来看一下Grid Layout Group 网格方式排列组件的属性：

属性	说明
Padding	填充内部空间
Cell Size	每个元素的宽度和高度
Spacing	每个元素间隔，上下间隔，左右间隔
Start Corner	开始排列的角落(位置)，又分为 “左上”、”右上”、”左下”、”右下”
Start Axis	开始排列的轴，”水平” 或是 “垂直” 排列
Child Alignment	当没有填满全部空间时，子物件对齐位置
Constraint	排列限制

下面就演示一下各个参数的效果：

Cell Size设置每个元素的宽度和高度

Start Corner：开始排列的角落(位置)

Start Axis：开始排列的轴，”水平” 或是 “垂直” 排列

六、Content Size Fitter 内容大小装配组件

首先，看一下这个组件的属性：

这个组件控制着父物体的自身的大小，大小取决于子物体，或者是设定的大小比例。

属性	介绍
Horizontal Fit	水平适应调整
Vertical Fit	垂直适应调整

Horizontal、Vertical Fit有三个参数：

参数	介绍
None	不调整
Min Size	根据子物件的 Min Width大小进行调整
Preferred Size	根据子物件的 Preferred 大小进行调整

接下来，通过一个实例来演示这个组件的用法：

如果我们现在有一个需求，必需要让 “父物件大小” 根据 “子物件大小” 进行缩放，完成如下：

（1）新建场景，新建一个Canvas，Canvas下新增空物体，给空物体增加Horizontal Layout Group组件。

这时如果增加 Button(子物件)，上面有提到，Horizontal Layout Group 会根据子物件的 Layout Element 进行分配子物件大小，而不会修改父物件本身的大小，如下所示：

（2）父物件下增加 Button(子物件)，并增加 Layout Element组件，Min Width 调整为 100。
（3）父物件增加 Content Size Fitter组件，Horizontal Fit 调整为 Min Size，透过子物件 Min Width 调整父物件本身大小 。

（4）此时如果 Button 复制增加，父物件本身的大小也会跟着改变，如下所示：

（5）调整父物件的 pivot，可以控制缩放方向，如下所示：

通过上面实例，我们首先使用 Horizontal Layout Group 排列子物件，并在子物件增加 Layout Element 设置Min Width。

最后通过 Content Size Fitter 取得子物件 Layout Element 设定父物件大小。

至此父物件大小就会根据子物件大小进行缩放。

七、Aspect Ratio Fitter 长宽比装配组件

首先，我们来看一下Aspect Ratio Fitter 长宽比装配组件的属性：

属性介绍：

属性	介绍
Aspect Mode	调整模式
Aspect Ratio	比例，此数值为 宽/高

调整模式介绍：

调整模式	介绍
None	不调整
Width Controls Height	基于 Width 为基准，依据比例改变 Height
Height Controls Width	基于 Height 为基准，依据比例改变 Width
Fit In Parent	依据比例将 宽高、位置、anchors自动调整，使此图形大小在父物件中完全贴齐，此模式可能不会包覆所有空间调整比例
Envelope Parent	依据比例将 宽高、位置、anchors自动调整，使此图形大小完全包覆父物件，此模式可能会超出空间调整比例

下面就演示一下各种调整模式下的情况：
Width Controls Height：基于 Width 为基准，依据比例改变 Height

当 Width 改变时，Height 会依比例改变：

Height Controls Width：基于 Height 为基准，依据比例改变 Width

当 Height 改变时，Width 会依比例改变：

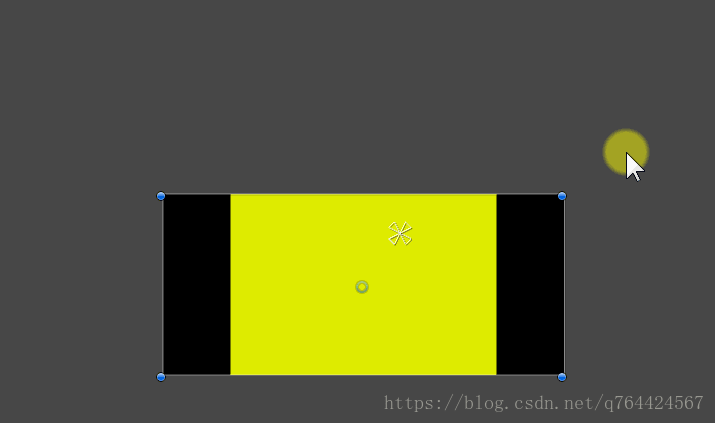

Fit In Parent：依据比例将 宽高、位置、anchors自动调整，使此图形大小在父物件中完全贴齐，此模式可能不会包覆所有空间调整比例

调整父物件大小，物体会依据比例贴齐父物件：

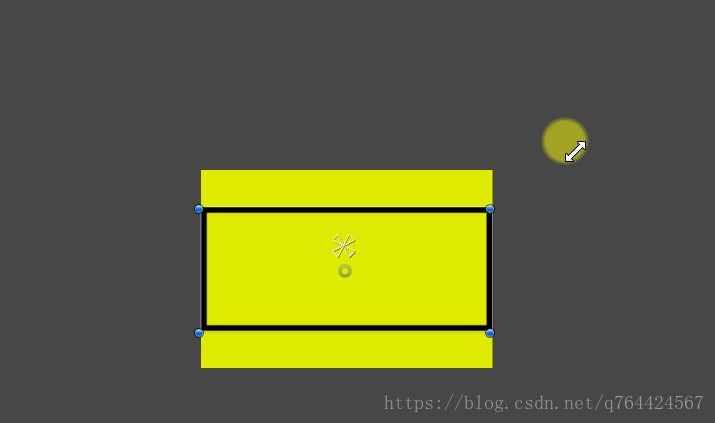

Envelope Parent：依据比例将 宽高、位置、anchors自动调整，使此图形大小完全包覆父物件，此模式可能会超出空间调整比例

调整父物件大小，物体会依据比例包覆父物件：

下面讲一下Content Size Fitter 与 Aspect Ratio Fitter的区别。

Content Size Fitter 与 Aspect Ratio Fitter的区别：

Content Size Fitter 是通过子物件自动进行调整大小

Aspect Ratio Fitter 是通过数值(宽高比)进行调整

八、后言

Auto Layout System 可以快速、方便的排列多个 UI，当大小改变时会自动调整内容，也能应用在多层嵌套下，在日后调整与修改上也是非常方便与直观，是 UI 系统中必学的功能之一。
