近期在接触Ros的时候遇到了一些问题,如何将rosbag中的信息提取出来进行进一步处理呢?

如三维点位置信息,视频信息(如果有的话)等等。

我采用的是MATLAB

读取bag信息

  1. filepath=fullfile(‘F:‘,‘Leon Files‘,‘MH_01_easy.bag‘)
  2. bag=rosbag(filepath)

对matlab中读取文件不熟悉的朋友可以参考我之前看到的一片不错的博文:

http://blog.sina.com.cn/s/blog_632947d60102uxo4.html

@亮亮的博客

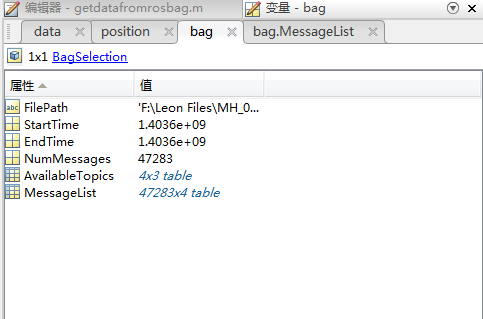

点击工作区的bag,得到如下信息(针对我所使用的bag文件)

技术分享图片

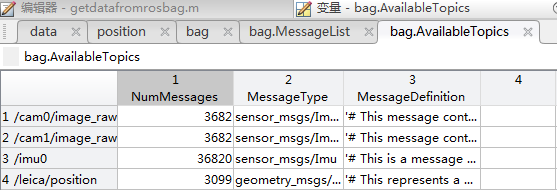

点击AvailableMessages可以看到bag中存在的信息,如下所示

技术分享图片

我要提取的是信息4,空间几何位置信息。所以我们要对信息进行选择。

  1. geometry_message=select(bag,‘MessageType‘,‘geometry_msgs/PointStamped‘)
完成后读取geometry_message中的信息
  1. data=readMessages(geometry_message)

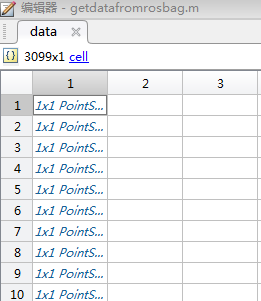

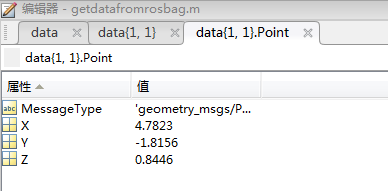

至此,我已将bag中的几何信息读取到data中了,如下图所示。发现共有3099条信息。

技术分享图片技术分享图片技术分享图片

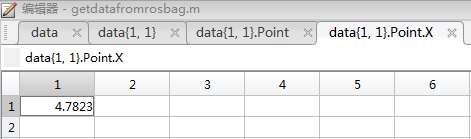

这里的point信息里面有x,y,z信息,下图显示的是X的信息。注意下图中4.7823上面的一行字:data{1,1}.Point.X,表示的是X的读取方式。

技术分享图片

接下来我将建立一个三维数组,将所有数据读入position数组。

  1. position=zeros(3099,3);
  2. for i=1:3099
  3.     position(i,1)=data{i,1}.Point.X;
  4.     position(i,2)=data{i,1}.Point.Y;
  5.     position(i,3)=data{i,1}.Point.Z;
  6. end
显示
  1. for i=1:3099
  2.     plot3(position(i,1),position(i,2),position(i,3),‘r.‘,‘markersize‘,5);
  3.     hold on
  4. end

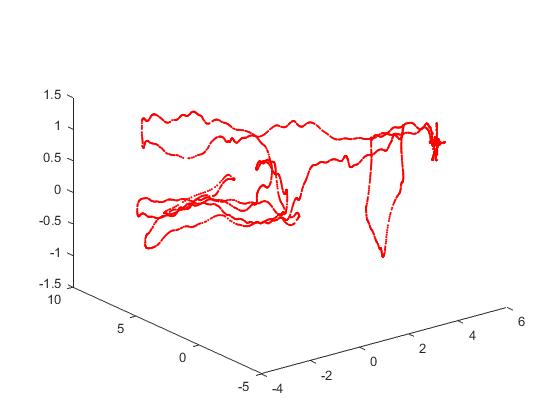

结果如下图所示:
技术分享图片
