2018华为网络精英技术大赛复赛组网（B）试题

Posted 2020-11-08 feishuchuange

时间：2018.5.6
下面附上复赛组网B卷及配置

总体来说，组网没有难度，需要极高的熟练度和细心。
1.基本配置要求：
1.1 各设备sysname命名请按照拓扑图描述进行配置；例如R1命令为R1，命名为大写；
1.2 各设备接口下配置物理接口互联的描述信息。接口的描述规则为：TO-对端设备名-对端端口号(大写简写即可），例如：TO-R1-G0/0/1（与路由器R1设备的千兆接口互联）或TO-SW1-E0/0/0（与交换机SW1设备的百兆接口互联），描述信息只需要在路由器的交换机互联接口上配置，与终端相连的接口无需配置；配置完成后采用display interface description命令检查；

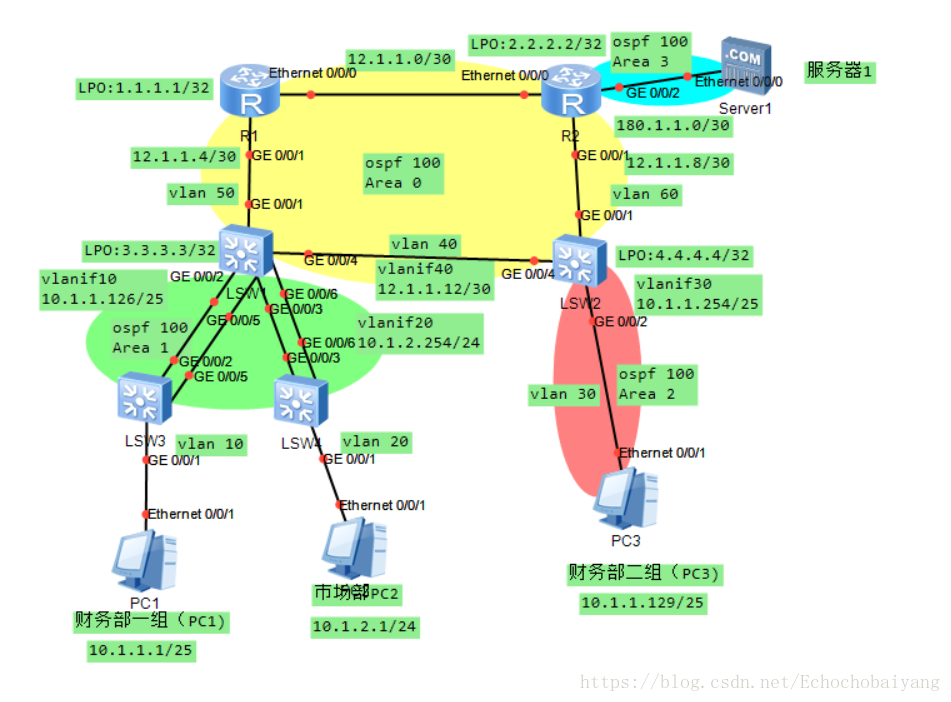

1.3 按照拓扑正确配置接口的IP地址并确保所有所有直连链路的可达性。“地址规划示意图”一给出各网段的信息，设备之间互联均为30位掩码，配置IP是原则是“左小右大，上小下大”，例如：R1和R2的互联网段为12.1.1.0/30；R1和SW1互联的网段为12.1.1.4/30,则R1端接口地址配置为12.1.1.5/30，SW1端接口配置为12.1.1.6/30；其他互联地址均遵守该原则。配置完成后采用PING命令来检测链路的可用性。
2.二层交换网络配置
2.1 在交换机SW3上划分与pc1所连得接口到vlan 10,在交换机SW4上划分与pc2所连接的接口到vlan 20，在交换机SW2上划分与pc3所连的接口到vlan 30，vlanif 10、vlanif20、vlanif30分别为pc1 、pc2、 pc3的网关，vlanif接口地址信息见“地址规划图”。
2.2 在交换机SW3、 SW4和SW1 分别通过Eth-Trunk接口互联，SW3和SW4在用户上与SW1之间形成二层透传，配置完成后请采用display vlan命令检查正确性。
3.三层路由配置
3.1 配置OSPF作为数据中心的内部网关协议，各路由器和交换机使用Lopback0作为OSPF的全局router id,并宣告到area 0,各接口的OSPF区域划分请见“地址规划示意图”。
3.2 所有OSPF域间地址都要求以网段地址宣告出来，配置完成后请采用display current-configuration configuration ospf 命令检查正确性。
3.3 在SW1和SW2上，配置指定下一跳的静态路由，作为财务一组和财务二组互通的备份路由，当OSPF路由down掉时，保证财务部的互通。配置完成后请采用display ip routing-table 命令检查正确性。
4.结果检查
大致意思就是全网互通。

赛题讲究熟练度（比赛要求一小时之内完成组网）无复杂技术点，无超纲云平台内容。但是不友好的地方是拓扑，接口描述，端口信息分别在三张图上……需要反复切换界面。注意事项，OSPF的进程号（100），端口描述，另外在pc上的网关是一个陷阱，和对应的vlanif地址不符合，开始在pc上的配置是做好的，你需要手动更改，这是一般人想不到的。

主要配置如下：（需要注意我省略了端口描述）
R1:
#
sysname R1
#
interface Ethernet0/0/0
ip address 12.1.1.1 255.255.255.252
#
interface GigabitEthernet0/0/1
ip address 12.1.1.5 255.255.255.252
#
interface LoopBack0
ip address 1.1.1.1 255.255.255.255
#
router-id 1.1.1.1
ospf 100
area 0.0.0.0
network 12.1.1.0 0.0.0.3
network 1.1.1.1 0.0.0.0
network 12.1.1.4 0.0.0.3
#
R2:

#
sysname R2
#
interface Ethernet0/0/0
ip address 12.1.1.2 255.255.255.252
#
interface GigabitEthernet0/0/1
ip address 12.1.1.9 255.255.255.252
#
interface GigabitEthernet0/0/2
ip address 180.1.1.1 255.255.255.252
#
interface LoopBack0
ip address 2.2.2.2 255.255.255.255
#
router-id 2.2.2.2
ospf 100
area 0.0.0.0
network 12.1.1.0 0.0.0.3
network 2.2.2.2 0.0.0.0
network 12.1.1.8 0.0.0.3
area 0.0.0.3
network 180.1.1.0 0.0.0.3
SW1:

#
sysname SW1
#
vlan batch 10 20 30 40 50 60
#
interface Vlanif10
ip address 10.1.1.126 255.255.255.128
#
interface Vlanif20
ip address 10.1.2.254 255.255.255.0
#
interface Vlanif40
ip address 12.1.1.13 255.255.255.252
#
interface Vlanif50
ip address 12.1.1.6 255.255.255.252
#
interface Eth-Trunk1
port link-type trunk
port trunk pvid vlan 10
port trunk allow-pass vlan 2 to 4094
#
interface Eth-Trunk2
port link-type trunk
port trunk pvid vlan 20
port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/1
port link-type trunk
port trunk pvid vlan 50
port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/2
eth-trunk 1
#
interface GigabitEthernet0/0/3
eth-trunk 2
#
interface GigabitEthernet0/0/4
port link-type trunk
port trunk pvid vlan 40
port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/5
eth-trunk 1
#
interface GigabitEthernet0/0/6
eth-trunk 2
#
interface LoopBack0
ip address 3.3.3.3 255.255.255.255
#
router-id 3.3.3.3
ospf 100
area 0.0.0.0
network 12.1.1.4 0.0.0.3
network 3.3.3.3 0.0.0.0
network 12.1.1.12 0.0.0.3
area 0.0.0.1
network 10.1.1.0 0.0.0.127
network 10.1.2.0 0.0.0.255
#
ip route-static 10.1.1.0 255.255.255.0 12.1.1.14
SW2:

#
sysname SW2
#
vlan batch 10 20 30 40 50 60
#
interface Vlanif30
ip address 10.1.1.254 255.255.255.128
#
interface Vlanif40
ip address 12.1.1.14 255.255.255.252
#
interface Vlanif60
ip address 12.1.1.10 255.255.255.252
#
interface GigabitEthernet0/0/1
port link-type trunk
port trunk pvid vlan 60
port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/2
port link-type access
port default vlan 30
#
interface GigabitEthernet0/0/4
port link-type trunk
port trunk pvid vlan 40
port trunk allow-pass vlan 2 to 4094
#
interface LoopBack0
ip address 4.4.4.4 255.255.255.255
#
router-id 4.4.4.4
ospf 100
area 0.0.0.0
network 12.1.1.8 0.0.0.3
network 12.1.1.12 0.0.0.3
network 4.4.4.4 0.0.0.0
area 0.0.0.2
network 10.1.1.0 0.0.0.127
#
ip route-static 10.1.1.0 255.255.255.0 12.1.1.13
SW3:

#
sysname SW3
#
interface Eth-Trunk1
port link-type trunk
port trunk pvid vlan 10
port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/1
port link-type access
port default vlan 10
#
interface GigabitEthernet0/0/2
eth-trunk 1
#
interface GigabitEthernet0/0/5
eth-trunk 1
SW4:

#
sysname SW4
#
vlan batch 20
#
interface Eth-Trunk2
port link-type trunk
port trunk pvid vlan 20
port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/1
port link-type access
port default vlan 20
#
interface GigabitEthernet0/0/3
eth-trunk 2
#
interface GigabitEthernet0/0/6
eth-trunk 2

(pc、server的配合省略，需要更改财务部pc网关为vlanif地址才可通）
