当一个packet到达openflow交换机，会进行流表的匹配，如果没有找到相应的流表项，就会发送一个packet_in消息

到达SDN controller端，控制器根据一定的路由算法决策后，会向该路径上的所有交换机下发流表（也就是发送FLOW_MOD消息，里面有对应的action）。这里要知道的是在SDN的环境下，控制器具有全局拓扑信息，每当有链路状态改变时就会跟新拓扑，而路由的计算是需要下发转发规则的时候进行。下面对这个流程进行详细分析。

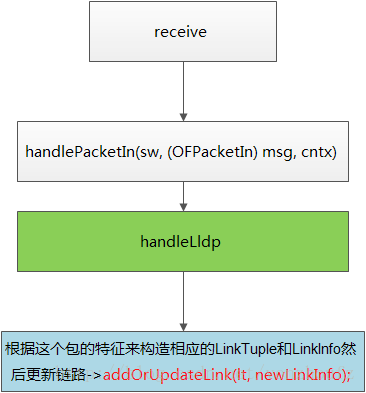

链路发现模块会关注两种消息 PACKET_IN 和 PORT_STATUS ，从而分析链路的变更。这里看对于PACKET_IN  ，LinkDiscoveryManager的处理过程：

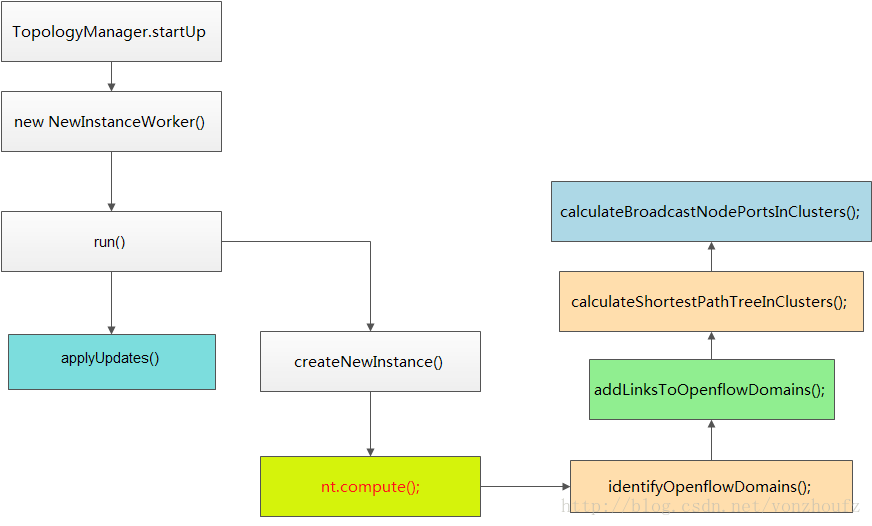

LinkDiscoveryManager完成的工作是增加或更新链路状态，加入到一个LDUpdates队列中，接下来看拓扑管理模块TopologyManager，它在启动的时候会新起一个线程 NewInstanceWorker ：首先根据消息类型来增删该链路的状态，然后创建一个计算拓扑的实例TopologyInstance来计算出拓扑并存储，具体过程如下：





当完成拓扑计算后，当来了一个packet_in，就会根据源目SW得到路径。



接下来防火墙，负载均衡模块会发挥作用（这里先略过）。

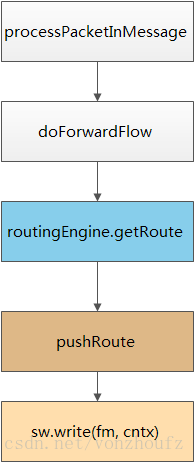

最后路由模块会完成最终的下发流表操作，这里看Forwarding模块中的processPacketInMessage（）。

会从packet中得到相应的源目设备实例IDevice，而后判断是否在同一个openflow island上，如果不在的话就

doFlood(sw, pi, cntx)，这里主要看二者在同一个island的情况。然后得到每个设备的AttachmentPoints，

然后找到二者能够连通的粘合点，接下来得到路劲，最后构造flow_mod消息，写入通道，下发给SW。
