如何Altium Designer AD输出元件清单及按照不同数值分类

Posted 2020-11-01 mrl杨

前言：因为有一段时间没操作AD了，很多基本功能都忘了，基本又是一个现学，不断地去找资料，却不尽人意，没能找到符合我自己想要的，而且和我之前的操作也不太一样，为此留下笔记，供日后查阅，如有错，请指出。

AD导出元件清单操作：

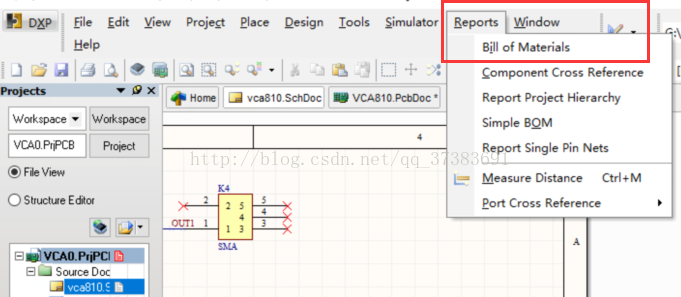

第一步：在原理图里点击上面的操作栏Reports→Bill of Materials

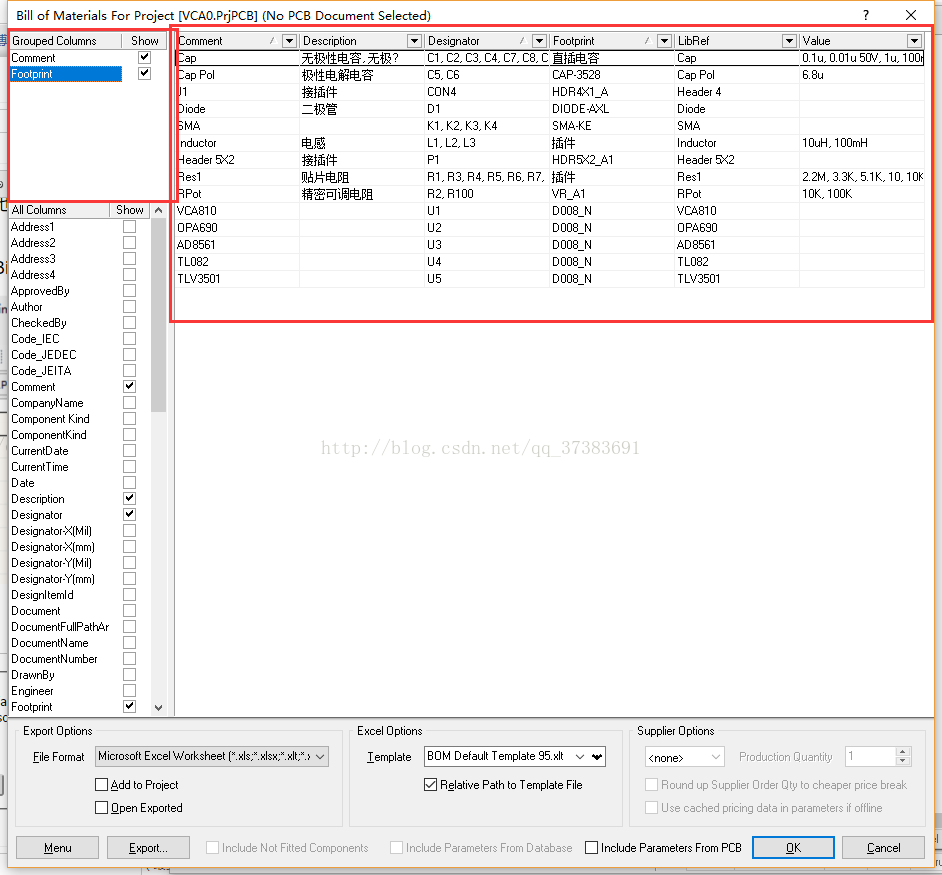

在左边的方框里可以添加你要显示值，右边是预览，仅仅是预览，为什么呢？！因为你的输出和预览并不一定一致，这也是AD的一个令人诟病之处。

好了，如果你需要去采购，仅仅给你一堆不同阻值的电阻放在一起，那肯定不行吧？！需要区分开吧？！

第二步：把左下方框的value拖到左上方框，并打上勾

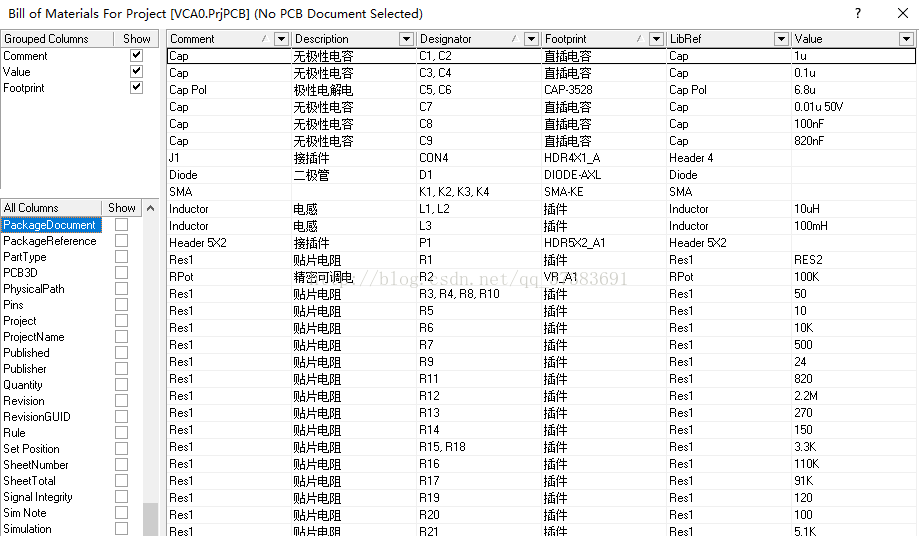

现在的就好多了吧？！（再次说明一下，你在左上框里托如什么信息，最后在你的输出表格里，就显示什么信息，预览，也就仅仅是预览，我要说的就是这个意思）

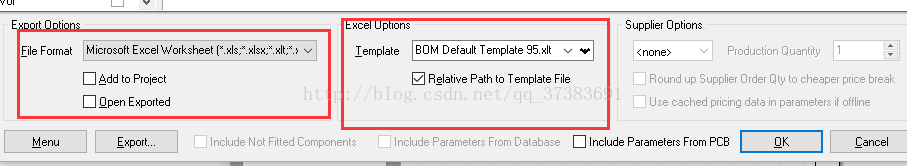

第三步：选择你输出的格式，你可以自己编辑，我选择默认，因为我最后还需要制作一个购买清单，还要整理。

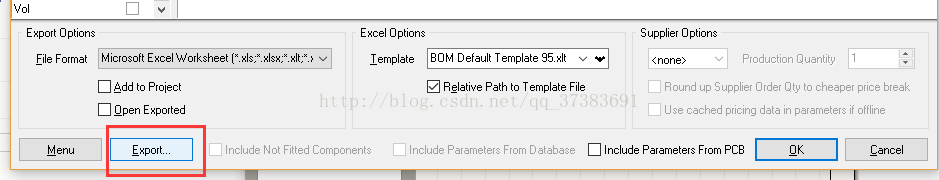

第四步：输出表格，到此大功告成，还有什么问题，可以留言大家探讨。
