Keepalived安装与配置

Posted 2020-10-31 lichunyang321

一、简介

Keepalived是一个免费开源的，用C编写的类似于layer3, 4 & 7交换机制软件，具备我们平时说的第3层、第4层和第7层交换机的功能。主要提供loadbalancing（负载均衡）和 high-availability（高可用）功能，负载均衡实现需要依赖Linux的虚拟服务内核模块（ipvs），而高可用是通过VRRP协议实现多台机器之间的故障转移服务。

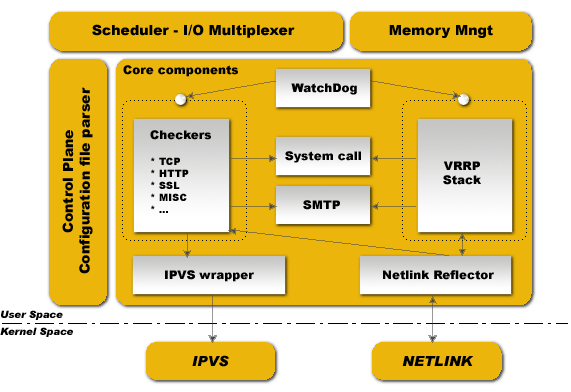

上图是Keepalived的功能体系结构，大致分两层：用户空间（user space）和内核空间（kernel space）。
内核空间：主要包括IPVS（IP虚拟服务器，用于实现网络服务的负载均衡）和NETLINK（提供高级路由及其他相关的网络功能）两个部份。
用户空间：

• WatchDog：负载监控checkers和VRRP进程的状况
• VRRP Stack：负载负载均衡器之间的失败切换FailOver，如果只用一个负载均稀器，则VRRP不是必须的。
• Checkers：负责真实服务器的健康检查healthchecking，是keepalived最主要的功能。换言之，可以没有VRRP Stack，但健康检查healthchecking是一定要有的。
• IPVS wrapper：用户发送设定的规则到内核ipvs代码
• Netlink Reflector：用来设定vrrp的vip地址等。

Keepalived的所有功能是配置keepalived.conf文件来实现的。

二、安装与配置

从官网下载keepalived的最新版本，本文以当前最新版本1.2.24为例。

2.1 安装

shell> cd /usr/local/src
shell> wget http://www.keepalived.org/software/keepalived-1.2.24.tar.gz
shell> tar -zxvf keepalived-1.2.24.tar.gz
shell> cd keepalived-1.2.24
shell> ./configure --prefix=/usr/local/keepalived
shell> make && make install

2.2 配置

安装完成后，进入安装目录的etc目录下，将keepalived相应的配置文件拷贝到系统相应的目录当中。keepalived启动时会从/etc/keepalived目录下查找keepalived.conf配置文件，如果没有找到则使用默认的配置。/etc/keepalived目录安装时默认是没有安装的，需要手动创建。配置文件目录结构如下所示：

shell> tree -l /usr/local/keepalived/etc
-- keepalived
|   |-- keepalived.conf
|   `-- samples
|       |-- keepalived.conf.status_code
|       |-- keepalived.conf.track_interface
|       |-- keepalived.conf.vrrp
|       |-- 。。。
|-- rc.d
|   `-- init.d
|       `-- keepalived
`-- sysconfig
    `-- keepalived

分别对应系统目录（忽略samples目录）：

/etc/keepalived/keepalived.conf
/etc/rc.d/init.d/keepalived
/etc/sysconfig/keepalived

将配置文件拷贝到系统对应的目录下：

shell> mkdir /etc/keepalived
shell> cp /usr/local/keepalived/etc/keepalived.conf /etc/keepalived/keepalived.conf
shell> cp /usr/local/keepalived/etc/rc.d/init.d/keepalived /etc/rc.d/init.d/keepalived
shell> cp /usr/local/keepalived/etc/sysconfig/keepalived /etc/sysconfig/keepalived

设置keepalived服务开机启动：

shell> chkconfig keepalived on
shell> service keepalived start   #启动服务
shell> service keepalived stop    #停止服务
shell> service keepalived restart #重启服务

另外需要注意的一点是，keepalived启动时不会检查配置文件的语法是否正确，所以我们在编写配置文件时要特别小心，别写错了，否则会出现一些意想不到的现象。

使用service keepalived start命令启动服务时，默认会将/etc/sysconfig/keepalived文件中KEEPALIVED_OPTIONS参数作为keepalived服务启动时的参数，并从/etc/keepalived/目录下加载keepalived.conf配置文件，或用-f参数指定配置文件的位置。

# Options for keepalived. See `keepalived --help‘ output and keepalived(8) and
# keepalived.conf(5) man pages for a list of all options. Here are the most
# common ones :
#
# --vrrp               -P    Only run with VRRP subsystem.
# --check              -C    Only run with Health-checker subsystem.
# --dont-release-vrrp  -V    Dont remove VRRP VIPs & VROUTEs on daemon stop.
# --dont-release-ipvs  -I    Dont remove IPVS topology on daemon stop.
# --dump-conf          -d    Dump the configuration data.
# --log-detail         -D    Detailed log messages.日志默认输出在/var/log/message文件中
# --log-facility       -S    0-7 Set local syslog facility (default=LOG_DAEMON)
#
KEEPALIVED_OPTIONS="-D"

运行keepalived --help可以查看启动时的可选参数，这些可选参数都可以配置在/etc/sysconfig/keepalived文件中的KEEPALIVED_OPTIONS选项中，作为服务启动时的参数。

keepalived正常运行后，会启动3个进程，其中一个是父进程，负责监控其子进程。一个是vrrp子进程，另外一个是checkers子进程。

shell> ps -ef | grep keepalived
root       831     1  0 11:22 ?        00:00:00 keepalived -D
root       840   831  0 11:22 ?        00:00:00 keepalived -D
root       841   831  0 11:22 ?        00:00:00 keepalived -D

到此keepalived就安装完成了。

三、keepalived.conf配置文件说明

keepalived服务安装完成之后，后面的主要工作就是在keepalived.conf文件中配置HA和负载均衡。一个功能比较完整的常用的keepalived配置文件，主要包含三块：全局定义块、VRRP实例定义块和虚拟服务器定义块。全局定义块是必须的，如果keepalived只用来做ha，虚拟服务器是可选的。下面是一个功能比较完整的配置文件模板：

#全局定义块
global_defs {
    # 邮件通知配置
    notification_email {
        email1
        email2
    }
    notification_email_from email
    smtp_server host
    smtp_connect_timeout num

    lvs_id string
    router_id string    ## 标识本节点的字条串,通常为hostname
}

#VRRP 实例定义块
vrrp_sync_group string {
    group {
        string
        string
    }
}

vrrp_instance string {
    state MASTER|BACKUP
    virtual_router_id num
    interface string
    mcast_src_ip @IP
    priority num
    advert_int num
    nopreempt
    smtp_alert
    lvs_sync_daemon_interface string
    authentication {
        auth_type PASS|AH
        auth_pass string
    }

    virtual_ipaddress {  # Block limited to 20 IP addresses @IP
        @IP
        @IP
    }
}

#虚拟服务器定义块
virtual_server (@IP PORT)|(fwmark num) {
    delay_loop num
    lb_algo rr|wrr|lc|wlc|sh|dh|lblc
    lb_kind NAT|DR|TUN
    persistence_timeout num
    protocol TCP|UDP
    real_server @IP PORT {
        weight num
        notify_down /path/script.sh
        TCP_CHECK {
            connect_port num
            connect_timeout num
        }
    }

    real_server @IP PORT {
        weight num
        MISC_CHECK {
            misc_path /path_to_script/script.sh(or misc_path “/path_to_script/script.sh <arg_list>”)
        }
    }

    real_server @IP PORT {
        weight num
        HTTP_GET|SSL_GET {
            url {
                # You can add multiple url block path alphanum
                digest alphanum
            }
            connect_port num
            connect_timeout num
            nb_get_retry num
            delay_before_retry num
        }
    }
}

全局定义块

1、email通知（notification_email、smtp_server、smtp_connect_timeout）：用于服务有故障时发送邮件报警，可选项，不建议用。需要系统开启sendmail服务，建议用第三独立监控服务，如用nagios全面监控代替。
2、lvs_id：lvs负载均衡器标识，在一个网络内，它的值应该是唯一的。
3、router_id：用户标识本节点的名称，通常为hostname
4、花括号｛｝：用来分隔定义块，必须成对出现。如果写漏了，keepalived运行时不会得到预期的结果。由于定义块存在嵌套关系，因此很容易遗漏结尾处的花括号，这点需要特别注意。

VRRP实例定义块

1. vrrp_sync_group：同步vrrp级，用于确定失败切换（FailOver）包含的路由实例个数。即在有2个负载均衡器的场景，一旦某个负载均衡器失效，需要自动切换到另外一个负载均衡器的实例是哪
2. group：至少要包含一个vrrp实例，vrrp实例名称必须和vrrp_instance定义的一致
3. vrrp_instance：vrrp实例名
   1> state：实例状态，只有MASTER 和 BACKUP两种状态，并且需要全部大写。抢占模式下，其中MASTER为工作状态，BACKUP为备用状态。当MASTER所在的服务器失效时，BACKUP所在的服务会自动把它的状态由BACKUP切换到MASTER状态。当失效的MASTER所在的服务恢复时，BACKUP从MASTER恢复到BACKUP状态。
   2> interface：对外提供服务的网卡接口，即VIP绑定的网卡接口。如：eth0，eth1。当前主流的服务器都有2个或2个以上的接口（分别对应外网和内网），在选择网卡接口时，一定要核实清楚。
   3> mcast_src_ip：本机IP地址
   4> virtual_router_id：虚拟路由的ID号，每个节点设置必须一样，可选择IP最后一段使用，相同的 VRID 为一个组，他将决定多播的 MAC 地址。
   5> priority：节点优先级，取值范围0～254，MASTER要比BACKUP高
   6> advert_int：MASTER与BACKUP节点间同步检查的时间间隔，单位为秒
   7> lvs_sync_daemon_inteface：负载均衡器之间的监控接口,类似于 HA HeartBeat 的心跳线。但它的机制优于 Heartbeat，因为它没有“裂脑”这个问题,它是以优先级这个机制来规避这个麻烦的。在 DR 模式中，lvs_sync_daemon_inteface与服务接口interface使用同一个网络接口
   8> authentication：验证类型和验证密码。类型主要有 PASS、AH 两种，通常使用PASS类型，据说AH使用时有问题。验证密码为明文，同一vrrp 实例MASTER与BACKUP使用相同的密码才能正常通信。
   9> smtp_alert：有故障时是否激活邮件通知
   10> nopreempt：禁止抢占服务。默认情况，当MASTER服务挂掉之后，BACKUP自动升级为MASTER并接替它的任务，当MASTER服务恢复后，升级为MASTER的BACKUP服务又自动降为BACKUP，把工作权交给原MASTER。当配置了nopreempt，MASTER从挂掉到恢复，不再将服务抢占过来。
   11> virtual_ipaddress：虚拟IP地址池，可以有多个IP，每个IP占一行，不需要指定子网掩码。注意：这个IP必须与我们的设定的vip保持一致。

虚拟服务器virtual_server定义块

1. virtual_server：定义一个虚拟服务器，这个ip是virtual_ipaddress中定义的其中一个，后面一个空格，然后加上虚拟服务的端口号。
   1> delay_loop：健康检查时间间隔，单位：秒
   2> lb_algo：负载均衡调度算法，互联网应用常用方式为wlc或rr
   3> lb_kind：负载均衡转发规则。包括DR、NAT、TUN 3种，一般使用路由（DR）转发规则。
   4> persistence_timeout：http服务会话保持时间，单位：秒
   5> protocol：转发协议，分为TCP和UDP两种
2. real_server：真实服务器IP和端口，可以定义多个
   1> weight：负载权重，值越大，转发的优先级越高
   2> notify_down：服务停止后执行的脚本
   3> TCP_CHECK：服务有效性检测
   * connect_port：服务连接端口
   * connect_timeout：服务连接超时时长，单位：秒
   * nb_get_retry：服务连接失败重试次数
   * delay_before_retry：重试连接间隔，单位：秒
