HBase基本概念

Posted 2020-10-31 背着吉他的王小可

HBase是什么

HBase构建在 HDFS 之上的分布式列式键值存储系统。
HBase内部管理的文件全部存储在HDFS中。

HBase VS HDFS

HDFS适合批处理场景

• 不支持数据随机查找
• 不适合增量数据处理
• 不支持数据更新

HBase VS RDBMS

范式化和反范式化
事务(单行：多行ACID)
索引(RowKey: 健全索引)

RDBMS的优点

• SQL
• 索引
• 事务
• 轻量
• 久经考验

RDBMS的缺陷

• 高并发读写的瓶颈
• 可扩展性的限制
• 事务一致性的负面影响

列式存储

列式存储的基础：对于特定的查询，不是所有值都是必需的。

• 以列为单位聚合数据，然后将列值顺序地存入磁盘
• 数据类型一致，数据特征相似，更利于压缩
• 大量降低系统I/O


Hbase 特性

• 容量巨大
  单表可以有百亿行，百万列
• 面向列
• 稀疏性
  空值不占用存储空间
• 扩展性
  由HDFS决定。
  热扩展
• 高可靠性
  • WAL和Replication机制
  • HDFS
  • ZooKeeper
• 高性能
  • LSM数据结构
  • Rowkey有序排列
• 无模式
• 数据多版本
• 数据类型单一
• TTL

Hbase架构

Client

• 包含访问 HBase 的接口，并维护 cache 来加快对 HBase 的访问
• 通过RPC机制和Master，Region Server通信

Zookeeper

• 保证任何时候，集群中只有一个 master
• 存贮所有 Region 的寻址入口
• 实时监控 Region server 的上线和下线信息。并实时通知给 Master
• 存储 HBase 元数据信息
• HBase中可以启动多个HMaster，通过Zookeeper的Master Election机制保证总有一个Master运行

Master

• 为 Region server 分配 region
• 负责 Region server 的负载均衡
• 发现挂掉的 Region server 并重新分配其上的 region
• 负责表的建立，删除等操作

(由于master只维护表和region的元数据，而不参与表数据IO的过程，master下线仅导致所有元数据的修改被冻结(无法创建删除表，无法修改表的schema，无法进行region的负载均衡，无法处理region上下线，无法进行region的合并，唯一例外的是region的split可以正常进行，因为只有region server参与)，表的数据读写还可以正常进行。
因此master下线短时间内对整个hbase集群没有影响。)

Region Server

• Region server 维护 region ，处理对这些 region 的 IO 请求
• Region server 负责切分在运行过程中变得过大的 region
• Region Server 提供了行锁

HRegionServer:HRegion:HStore = Column Family
HStore:
- MemStore:用户数据首先写入MemStore。 (flush操作)
- StoreFile:Hfile (compact操作 split操作)
Hbase 只有增加数据，所有更新和删除都是在 compact 过程中进行的。
用户写操作只要写入内存就可以立即返回，保证I/O高性能。

这台rs上的所有region共享相同的HLog files。
知道到目前为止，哪些数据已经被持久化了。

每个 update（或者说edit）都会
被写到 log ，当通知客户端成功后， rs 把数据再加载到内存中。

HBase数据模型

Row Key

行键，Table的主键，Table中的记录按照Row Key排序。类型为Byte array

• 不宜过长
• 分布均匀

Column Family

列簇，Table在水平方向有一个或者多个Column Family组成，一个Column Family中可以由任意多个Column组成

Column

列 格式为：familyName:columnName。
列名称是编码在cell中的。
不同的cell可以拥有不同的列。

Version Number

版本号。默认值是系统时间戳。类型为long

Value (Cell)

具体的值。类型为Byte array

Hbase物理模型

KeyValue格式

{HBASE_HMOE}/bin/hbase hfile -p -f /hbase/data/default/kks1/68639b7c80a31bf91448d26bb7af17b7/cf/74e43a51ebd14007870ac58658330aeb





1 2 3 4 5 6 7 8 9 10 11 12 13 14

<br />K: 1/cf:age/1445860350861/Put/vlen=2/mvcc=0 V: 20 K: 1/cf:city/1445860381005/Put/vlen=4/mvcc=0 V: xian K: 1/cf:name/1445860341592/Put/vlen=10/mvcc=0 V: kangkaisen K: 2/cf:age/1445860401501/Put/vlen=3/mvcc=0 V: 200 K: 2/cf:city/1445860411217/Put/vlen=7/mvcc=0 V: beijing K: 2/cf:name/1445860390752/Put/vlen=4/mvcc=0 V: kang K: 3/cf:age/1445860419363/Put/vlen=4/mvcc=0 V: 2000 K: 3/cf:name/1445860428949/Put/vlen=6/mvcc=0 V: llllll K: 4/cf:age/1446016552833/Put/vlen=2/mvcc=0 V: 23 K: 4/cf:city/1446016565367/Put/vlen=4/mvcc=0 V: xian K: 5/cf:city/1446016578471/Put/vlen=3/mvcc=0 V: xan K: 6/cf:age/1446016593194/Put/vlen=2/mvcc=0 V: 24 K: 7/cf:name/1446016604500/Put/vlen=8/mvcc=0 V: xiaoming



HFile格式

{HBASE_HOME}/bin/hbase hfile -m -f /hbase/data/default/kks1/68639b7c80a31bf91448d26bb7af17b7/cf/74e43a51ebd14007870ac58658330aeb





1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49

Block index size as per heapsize: 392 reader=/hbase/data/default/kks1/68639b7c80a31bf91448d26bb7af17b7/cf/74e43a51ebd14007870ac58658330aeb,     compression=none,     cacheConf=CacheConfig:disabled,     firstKey=1/cf:age/1445860350861/Put,     lastKey=3/cf:name/1445860428949/Put,     avgKeyLen=18,     avgValueLen=5,     entries=8,     length=1211 Trailer:     fileinfoOffset=448,     loadOnOpenDataOffset=343,     dataIndexCount=1,     metaIndexCount=0,     totalUncomressedBytes=1123,     entryCount=8,     compressionCodec=NONE,     uncompressedDataIndexSize=31,     numDataIndexLevels=1,     firstDataBlockOffset=0,     lastDataBlockOffset=0,     comparatorClassName=org.apache.hadoop.hbase.KeyValue$KeyComparator,     majorVersion=2,     minorVersion=3 Fileinfo:     BLOOM_FILTER_TYPE = ROW     DELETE_FAMILY_COUNT = \x00\x00\x00\x00\x00\x00\x00\x00     EARLIEST_PUT_TS = \x00\x00\x01P\xA3\xFD\xF7X     KEY_VALUE_VERSION = \x00\x00\x00\x01     LAST_BLOOM_KEY = 3     MAJOR_COMPACTION_KEY = \x00     MAX_MEMSTORE_TS_KEY = \x00\x00\x00\x00\x00\x00\x00\x00     MAX_SEQ_ID_KEY = 10     TIMERANGE = 1445860341592....1445860428949     hfile.AVG_KEY_LEN = 18     hfile.AVG_VALUE_LEN = 5     hfile.LASTKEY = \x00\x013\x02cfname\x00\x00\x01P\xA3\xFFL\x95\x04 Mid-key: \x00\x011\x02cfage\x00\x00\x01P\xA3\xFE\x1B\x8D\x04 Bloom filter:     BloomSize: 8     No of Keys in bloom: 3     Max Keys for bloom: 6     Percentage filled: 50%     Number of chunks: 1     Comparator: RawBytesComparator Delete Family Bloom filter:     Not present



物理上，表是按列族分开存储的，每个 Column Family 存储在 HDFS 上的一个单独文件中(因此最好将具有共同I/O特性的列放在一个 Column Family中)

HBase 为每个值维护了多级索引，即： RowKey, column family, column name, timestamp

Table 中的所有行都按照 RowKey 的字典序排列

Table 在行的方向上分割为多个Region

Region 按大小分割的，每个表开始只有一个 region ，随着数据增多， region 不断增大，当增大到一个阀值的时候，region就会等分会两个新的region，之后会有越来越多的region

Region 实际上是rowkey 排序后的按规则分割的连续的存储空间

Region 是 HBase 中分布式存储和负载均衡的最小单元。不同Region分布到不同RegionServer上

Region 虽然是分布式存储的最小单元，但并不是存储的最小单元。

1. Region 由一个或者多个 Store 组成，每个 Store 保存一个columns family
2. 每个 Strore 又由一个 MemStore 和 0 至多个 StoreFile 组成
3. MemStore 存储在内存中， StoreFile 存储在 HDFS 上。

HBase 一致性模型

HBase 是强一致性的。

• WAL
• 行操作的存取操作是原子的。

HBase 容错性

Master容错

• Zookeeper重新选择一个新的Master
• 无Master过程中,数据读取仍照常进行
• 无master过程中,region切分、负载均衡等无法进行

RegionServer容错

• 定时向Zookeeper汇报心跳
• Master将该RegionServer上的Region重新分配到其他RegionServer上
• WAL由Master进行分割并派送给新的RegionServer

Zookeeper容错

• Zookeeper是一个可靠地服务
• 一般配置3或5个Zookeeper实例

HBase支持的操作

• 所有操作均基于Rowkey
• 支持CRUD 和SCAN
• 没有内置join操作，可以使用MapReduce解决。

Write-Ahead-Log （WAL）

• 用户每次写入 MemStore 的同时，也会写一份数据到HLOG文件中。只有当写入成功后才通知客户端该操作成功。
• 每个RegionServer只有一个HLOG文件
• HLOG文件定期会滚动更新，并删除旧的文件（已持久化到StoreFile中的数据）

Hbase应用

何时使用Hbase

• 存储大量数据(PB级数据)且能保证良好的访问性能
• 高并发写入，瞬间写入量很大
• 业务场景简单(无交叉列，交叉表，事务， 连接等)
• 可以优雅的数据扩展

Hbase 不适用场景

? 事务
? join、group by等关系查询不计算
? 不按rowkey查询数据
? 高并发随机读
? 低延迟随机读

Hbase应用场景

• 淘宝指数
• 淘宝交易历史记录查询系统
• FB消息系统（聊天系统，邮件系统）
  一个较小的临时数据集，是经常变化的
  一个不断增加的数据集，是很少被访问的
• 搜索引擎应用
• 增量数据存储
  OpenTSDB
  FB Like按钮
• 内容推荐引擎系统：搜狐
• 用户模型服务：电商行业

HBase编程

• Native Java API
• HBase Shell
• Thrift Gateway (多语言编程)
• REST Gateway
• MapReduce

HBase Schema 设计

重点是RowKey设计

高级特性

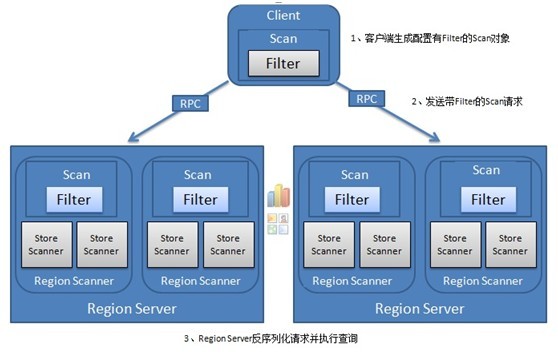

过滤器 Filter

Scan.setFilter
所有的过滤器都在服务端生效
数据仍然需要从硬盘读进RegionServer,过滤器在RegionServer里发挥作用
过滤器也可以自定义

计数器

如果没有计数器，用户需要针对一行加锁，读取一行的值，然后再加上特定的值，然后再写回并释放锁，尤其是当客户端进程崩溃之后，尚未释放的锁需要等待超时恢复，这样在一个高负载的系统中会引起灾难性后果。

计数器就是读取并修改（Read and modify），保证一次客户端操作的原子性。

将列作为计数器
通过Check-And-Save保证写操作原子性
便于给某些在线应用提供实时统计功能

协处理器

允许用户在region服务器上运行自己的代码，也就是允许用户执行region级操作

• observer
  类似触发器或者回调函数
  在特定事件发生后执行
• endpoint
  类似存储过程
  通过RPC,调用regionserver端的计算过程

Hbase 核心概念

LSM 树

RDBMS 通常是寻道型的
LSM树 属于传输型的
LSM树 会使用日志文件

为长期具有很高记录更新频率的文件提供低成本的索引机制
LSM 树 最适合 索引插入 比 查询操作 更常见的操作
主题思想是划分不同等级的树
LSM树和B+树相比，LSM树牺牲了部分读性能，用来大幅提高写性能。

LSM树的设计思想非常朴素：将对数据的修改增量保持在内存中，达到指定的大小限制后将这些修改操作顺序批量写入磁盘，不过读取的时候稍微麻烦，需要合并磁盘中历史数据和内存中最近修改操作，所以写入性能大大提升，读取时可能需要先看是否命中内存，否则需要访问较多的磁盘文件。(极端的说，基于LSM树实现的HBase的写性能比mysql高了一个数量级，读性能低了一个数量级)

LSM树原理把一棵大树拆分成N棵小树，它首先写入内存中，随着小树越来越大，内存中的小树会flush到磁盘中，磁盘中的树定期可以做merge操作，合并成一棵大树，以优化读性能。

split

当store的store file集合中总文件长度太大时(超过配置的阈值)，这个region会一分为二.

父 region 下线，新分裂的俩个子 region 会被Master 分配到相应的 RegionServer.

compaction

minor compaction 将部分小文件合并成大文件
majar compaction
合并所有文件为一个
操作的是此列族的全量数据，所以可以做物理删除。但是也由于是全量数据，执行起来耗费时间也会比价长

flush

用空的新memstore 获取更新数据，将满的旧memstore写入磁盘。

Region 定位

第一次读取：
步骤1：读取ZooKeeper中META表的位置。
步骤2：读取META表中用户表的位置。
步骤3：读取数据。

如果已经读取过一次，则root表和.META都会缓存到本地，直接去用户表的位置读取数据。

META 表

当我们从客户端读取，写入数据的时候，我们需要知道数据的 Rowkey是在哪个Region以及我们需要的Region是在哪个RegionServer上。
而这正是HBase Meta表所记录的信息。

HBase 读流程

• 定位Region
• blockcache
• block索引
• 布隆过滤器
• 更新时间
• scan

最小访问单元 是 HFile 中的 一个 Block.

Hbase 写流程

客户端





1 2 3 4 5 6 7 8 9 10

Configuration conf = HBaseConfiguration.create();             HTable htable = new HTable(conf, "tablename");             Put put = new Put(Bytes.toBytes("rowkey"));             put.add(Bytes.toBytes("cf"), Bytes.toBytes("c1"), Bytes.toBytes("val1"));             put.add(Bytes.toBytes("cf"), Bytes.toBytes("c2"), Bytes.toBytes("val2"));             put.add(Bytes.toBytes("cf"), Bytes.toBytes("c3"), Bytes.toBytes("val3"));             htable.put(put);             htable.close();         }



• 缓存区
• 定位
  比较 当前 Put 的行健和每个 Region 的Start Rowkey 和 Stop Rowkey。
• 线程池并发提交
• 等待请求处理结果
• 失败重试

服务端

• 获取Region
• 请求锁
• 更新时间戳
• 更新WAL
• 写入MemStore
• flush

二级索引

离线计算MR生成二级索引

客户端处理

flush到磁盘时建立索引

协处理器方式

Bloom Filter

概念

当一个元素被加入集合时，通过K个散列函数将这个元素映射成一个位数组中的K个点，把它们置为1。检索时，我们只要看看这些点是不是都是1就（大约）知道集合中有没有它了：如果这些点有任何一个0，则被检元素一定不在；如果都是1，则被检元素很可能在。

优缺点

它的优点是空间效率和查询时间都远远超过一般的算法，缺点是有一定的误识别率和删除困难
Bloom Filter不适合那些“零错误”的应用场合。而在能容忍低错误率的应用场合下，Bloom Filter通过极少的错误换取了存储空间的极大节省。

应用

• 垃圾邮件过滤中黑白名单
• 网页URL的去重
• 集合重复元素的判别
• 查询加速

Hbase 优化

• 内存
• CPU
• 操作系统
  JVM ：SUN hotSpot 64位
  使用notime选项挂载磁盘
  关闭系统交换分区
• 网络
• JVM优化

查询优化

• 设置Scan 缓存
• 显示指定列
• 关闭 ResultScanner,释放资源
• 全表扫描时，禁用块缓存。
• 优化行健查询
• 使用过滤器，降低网络I/O和客户端压力
• HtableTool
• 使用批量读
• 使用协处理器统计行数
• 缓存查询结果

写入优化

• 关闭写WAL日志 有风险
• 设置 autoflush 为false，客户端会缓存。 有风险
• 预创建region
• 延迟日志flush
• htabletool访问
• 使用批量写

优化 split 和 compact

表设计优化

• 开启布隆过滤器
• 调整列族块大小
• 调整最大版本数
• 设置ttl属性
• 关闭MR预测执行

布隆过滤器

None 默认
ROW 行级
ROWCOL 列标识符级

数据压缩

LZO SNAPPY GZIP

生存时间 TTL
