Allegro16.6和17.0和17.2中将板框导出DXF文件

Posted 2020-10-30 鳄鱼泪

Allegro16.6和17.0和17.2中将板框导出DXF文件

转载 https://blog.csdn.net/pieces_thinking/article/details/69817600

• 标签：
• Cadence /
• allegro5 /
• dxf文件解析

注意：在CAD生成的DXF文件导入Allegro的过程中，发现只有R12版本的才比较好用，故从Allegro中导出DXF时，也导成R12格式的比较好。步骤如下：

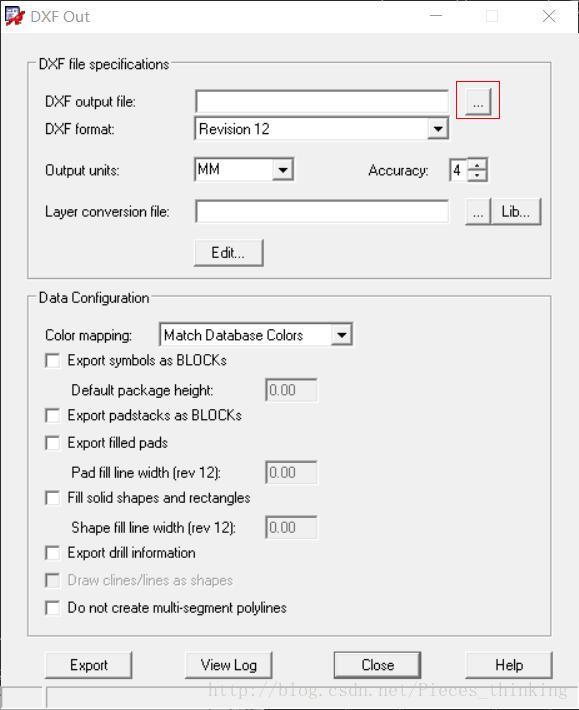

1.File->Export->DXF…先把路径设置好

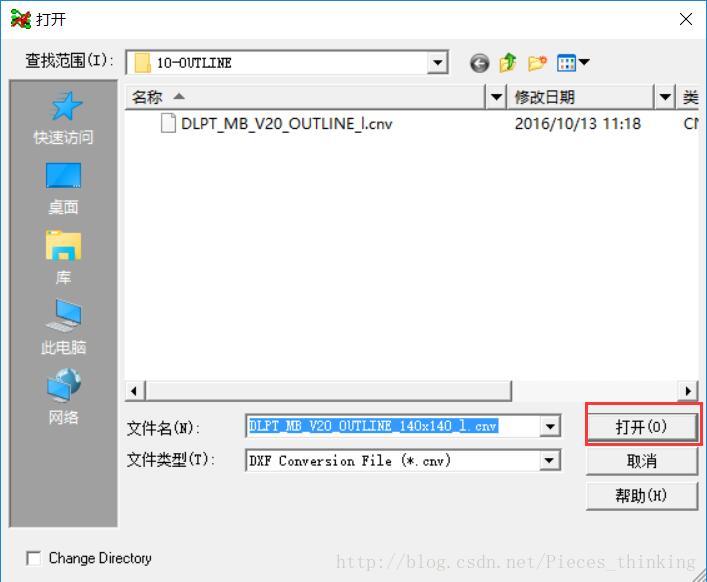

2.设置转换文件

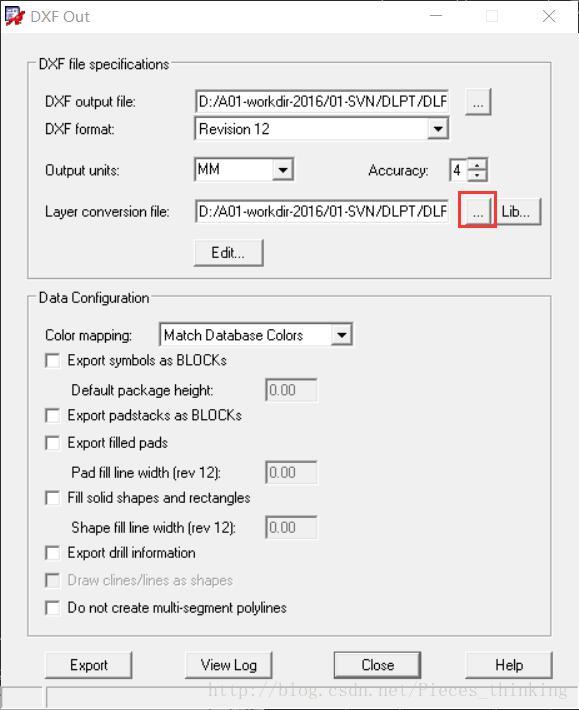

3.设置转换文件

4.编辑层

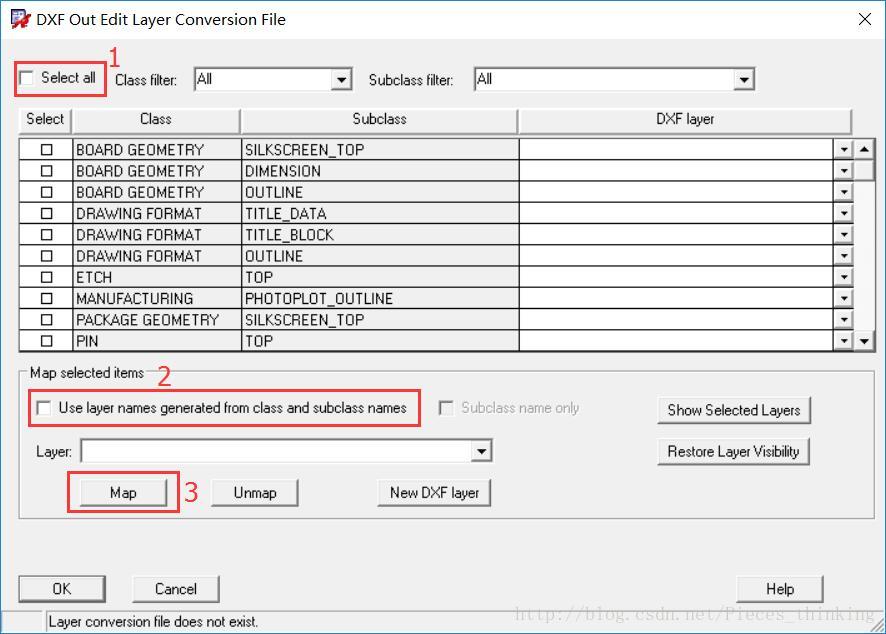

点击Edit去编辑层
5.Map后OK即可

Map后OK即可
