orcad元件属性批量修改

Posted 2020-10-30 鳄鱼泪

本文适合于没有使用CIS的情况下，提高元件属性修改的效率和BOM生成。

第一步：编号

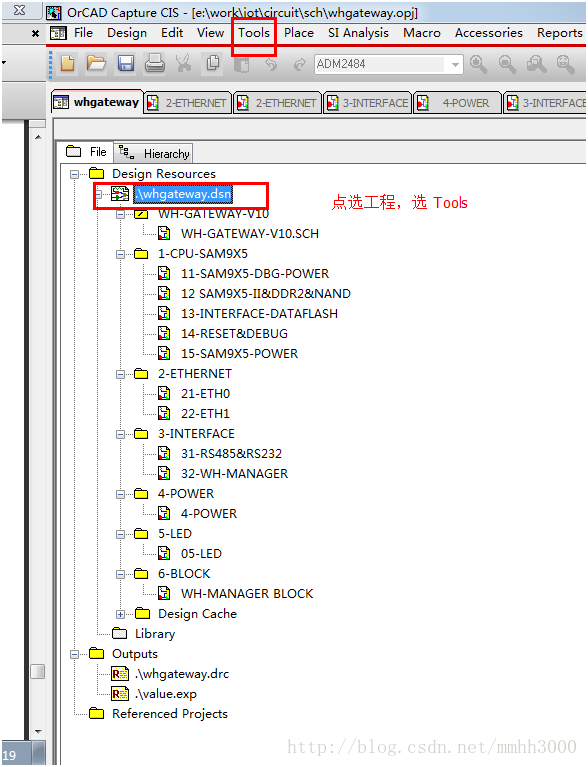

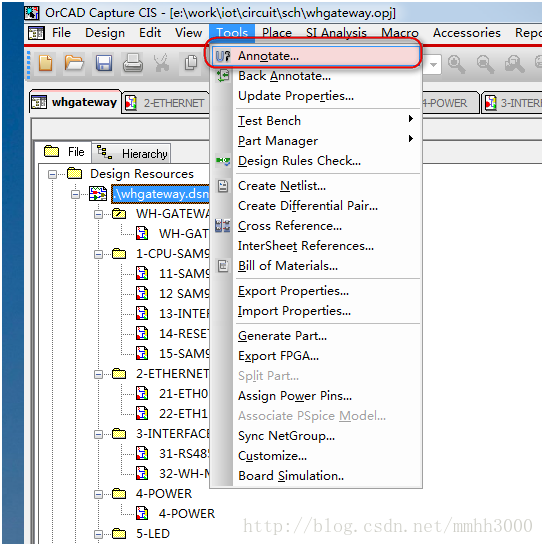

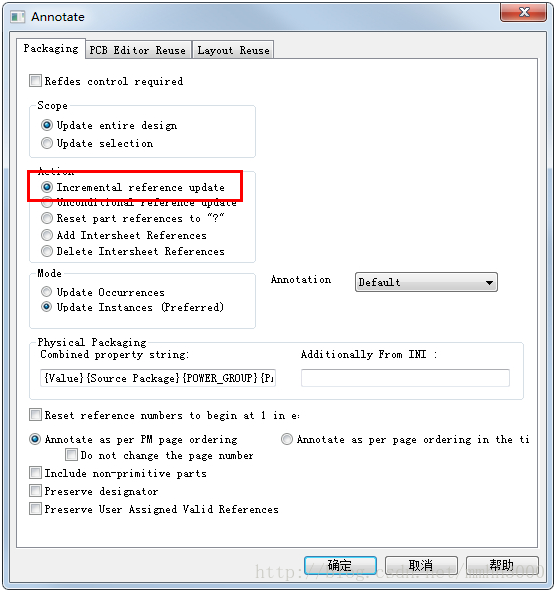

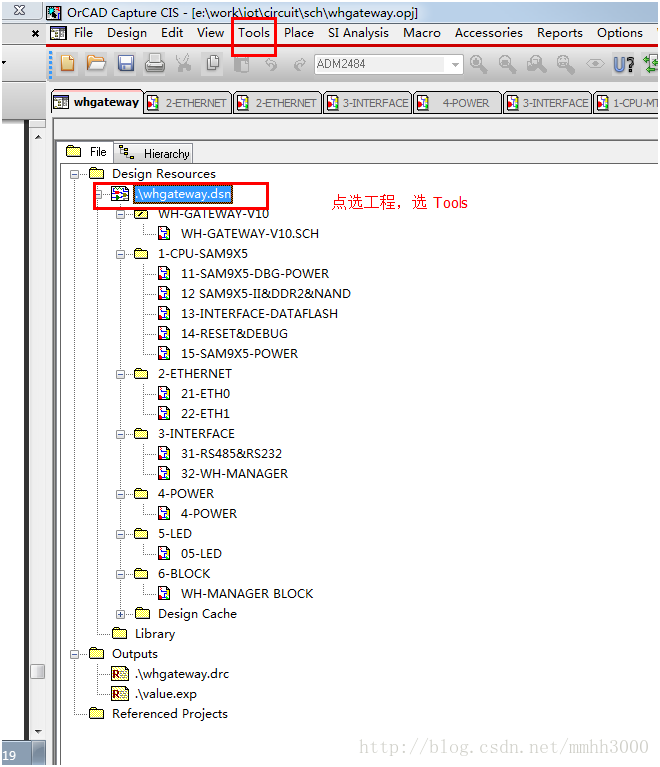

首先给元件编好号：



如果是沿用旧工程，用这个编号。如果是创建的新工程，使用第二项，强制从头开始编号。因为编号与PCB是相对应的，如果任意改动旧工程的编号会导致PCB出错，所以添加新元件后通常都是使用自增编号；而新工程不会存在这个问题，从头开始编号正规、美观。

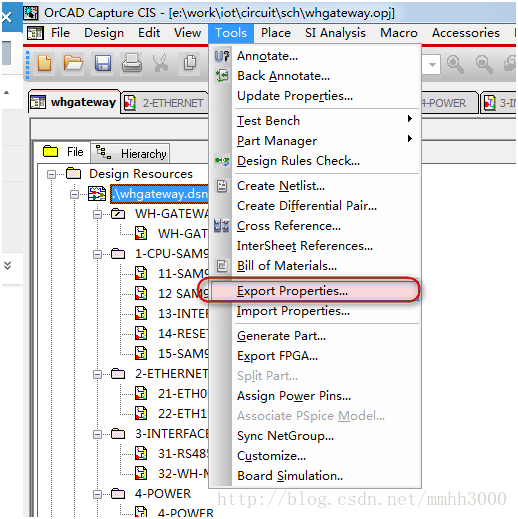

第二步：导出属性表格

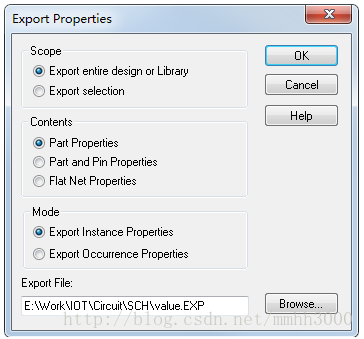

选择导出的路径，将文件导出来。

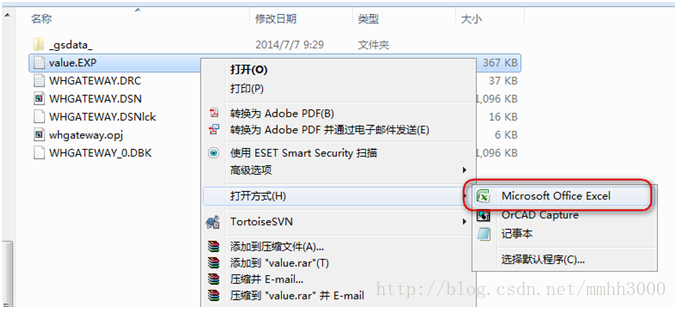

在文件上右键，选择用EXCEL打开：

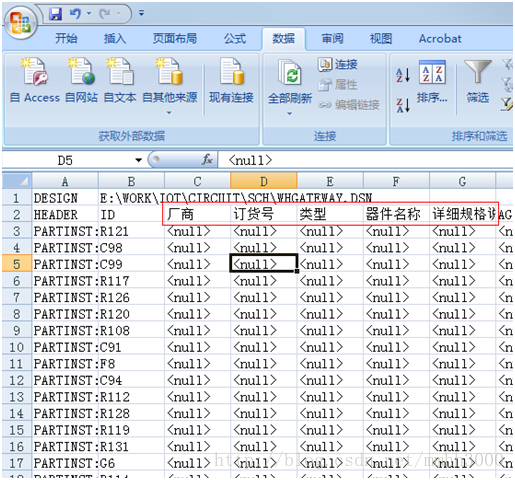

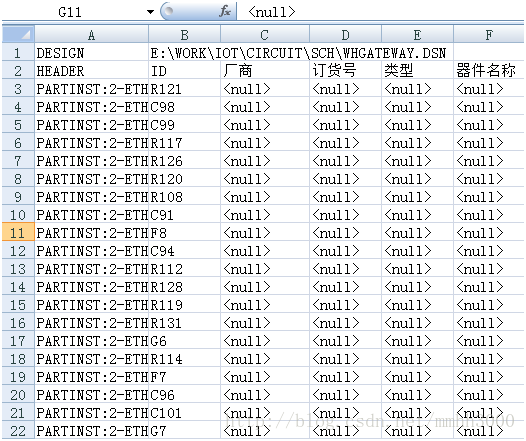

它里面有好多默认属性，这个不用管，右键插入列，将自定义的属性加进去：

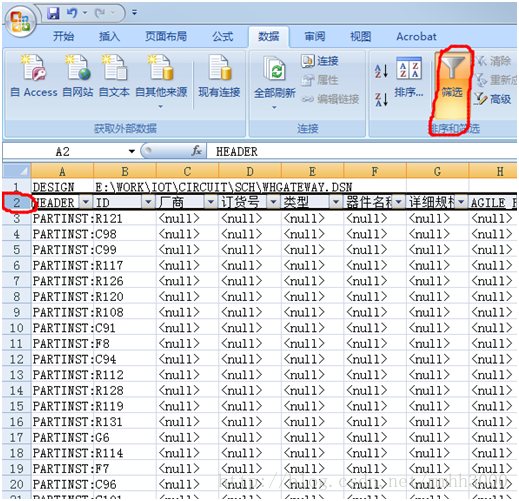

在标题行号上点左键选中，然后点数据->筛选

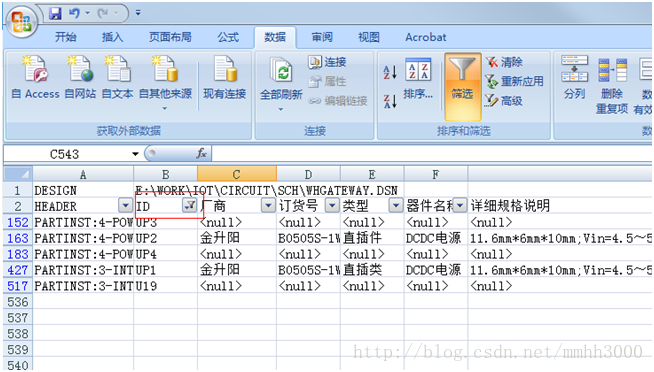

按ID找到你想修改的元件，进行修改：



然后点保存。

第三步：导回属性表格

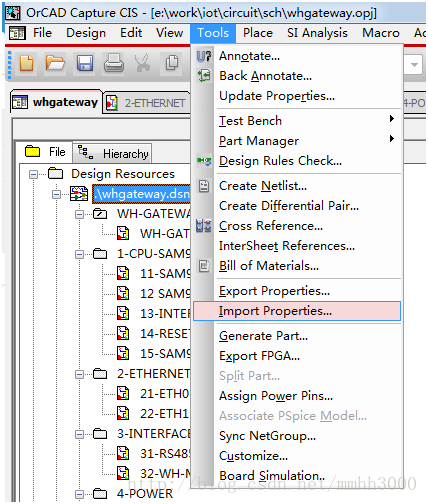

导回原工程就可以了。



另外，补充一点，一个属性不想用了，怎么样删除它？只需要把这一项的全部列的值都填为<null>就可以了，示例如下：

导回原工程后，这几个属性就都没有了。
