一、简单介绍

本文介绍怎样在SimpleBLECentralproject中,读取SimpleBLEPeripheralproject中的特征值char1的数据。

(注:SimpleBLECentralproject默认就可以通过UP键进行读、写特征值,而本文採用的方法是连接上从机后自己主动读取特征值数据


二、实验平台

协议栈版本号:BLE-CC254x-1.4.0

编译软件:IAR 8.20.2

硬件平台:两块Smart RF(主芯片CC2541)


版权声明

博主:甜甜的大香瓜

声明:喝水不忘挖井人。转载请注明出处。

原文地址:http://blog.csdn.NET/feilusia

联系方式:[email protected]

香瓜BLE之CC2541群:127442605

香瓜BLE之CC2640群:557278427

香瓜BLE之android群:541462902

香瓜单片机之STM8/STM32群:164311667
甜甜的大香瓜的小店(淘宝店):https://shop217632629.taobao.com/?spm=2013.1.1000126.d21.hd2o8i

四、实验前提
1、在进行本文步骤前,请先阅读下面博文:
1)《CC2541之发现服务与特征值》:http://blog.csdn.net/feilusia/article/details/46909847
2)《CC2541之发现多个特征值句柄》:http://blog.csdn.net/feilusia/article/details/48314165

2、在进行本文步骤前。请先实现下面博文:
暂无


五、基础知识

暂无


六、实验步骤

1、加入读特征值事件

1)定义读特征值事件SimpleBLECentral.c的SimpleBLECentral_ProcessEvent中

//香瓜
  if ( events & GUA_READ_CHAR1_EVT )
  {
      // Do a read
      attReadReq_t req;
      uint8 status;

      req.handle = simpleBLECharHdl;
      status = GATT_ReadCharValue( simpleBLEConnHandle, &req, simpleBLETaskId );

      if ( status == SUCCESS )
      {
        simpleBLEProcedureInProgress = TRUE;
      }

    return ( events ^ GUA_READ_CHAR1_EVT );
  }
//香瓜

2)定义读特征值事件的宏SimpleBLECentral.h中)

//香瓜
#define GUA_READ_CHAR1_EVT                            0x0004
//香瓜

2、在发现特征值句柄后直接读取特征值(SimpleBLECentral.c的simpleBLEGATTDiscoveryEvent

static void simpleBLEGATTDiscoveryEvent( gattMsgEvent_t *pMsg )
{
  attReadByTypeReq_t req;

  if ( simpleBLEDiscState == BLE_DISC_STATE_SVC )
  {
    // Service found, store handles
    if ( pMsg->method == ATT_FIND_BY_TYPE_VALUE_RSP &&
         pMsg->msg.findByTypeValueRsp.numInfo > 0 )
    {
      simpleBLESvcStartHdl = pMsg->msg.findByTypeValueRsp.handlesInfo[0].handle;
      simpleBLESvcEndHdl = pMsg->msg.findByTypeValueRsp.handlesInfo[0].grpEndHandle;
    }

    // If procedure complete
    if ( ( pMsg->method == ATT_FIND_BY_TYPE_VALUE_RSP  &&
           pMsg->hdr.status == bleProcedureComplete ) ||
         ( pMsg->method == ATT_ERROR_RSP ) )
    {
      if ( simpleBLESvcStartHdl != 0 )
      {
        // Discover characteristic
        simpleBLEDiscState = BLE_DISC_STATE_CHAR;

        req.startHandle = simpleBLESvcStartHdl;
        req.endHandle = simpleBLESvcEndHdl;
        req.type.len = ATT_BT_UUID_SIZE;
        req.type.uuid[0] = LO_UINT16(SIMPLEPROFILE_CHAR1_UUID);
        req.type.uuid[1] = HI_UINT16(SIMPLEPROFILE_CHAR1_UUID);

        GATT_ReadUsingCharUUID( simpleBLEConnHandle, &req, simpleBLETaskId );
      }
    }
  }
  else if ( simpleBLEDiscState == BLE_DISC_STATE_CHAR )
  {
    // Characteristic found, store handle
    if ( pMsg->method == ATT_READ_BY_TYPE_RSP &&
         pMsg->msg.readByTypeRsp.numPairs > 0 )
    {
      simpleBLECharHdl = BUILD_UINT16( pMsg->msg.readByTypeRsp.dataList[0],
                                       pMsg->msg.readByTypeRsp.dataList[1] );

      LCD_WRITE_STRING( "Simple Svc Found", HAL_LCD_LINE_1 );
      simpleBLEProcedureInProgress = FALSE;
    }

    simpleBLEDiscState = BLE_DISC_STATE_IDLE;

//香瓜
    osal_start_timerEx( simpleBLETaskId, GUA_READ_CHAR1_EVT, 1000 );//一定要延时一定时间,否则会读取特征值失败
//香瓜
  }
}
特别注意,假设上面的定时器定时的是1ms,会失败。

因此须要多延时一点时间。此处香瓜使用的是延时1S。


七、注意事项

暂无


八、实验结果

1)将SimpleBLEPeripheralproject的代码下进当中一块Smart RF中,使其上电广播。

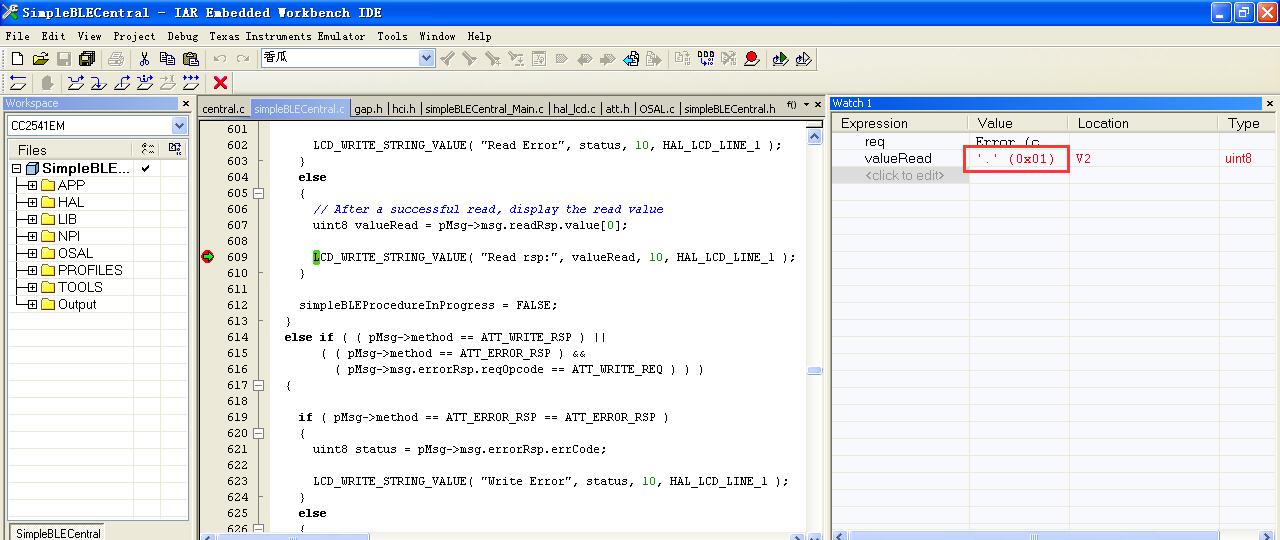

2)在SimpleBLECentralproject中仿真。在例如以下图位置设置断点。并依据方向键进行扫描、选择设备、连接。在连接上1S之后。会自然停在断点。看到例如以下图的char1的数据:

技术分享图片
