电池有一定的电压限制，如果电压在充电或放电时超出规定的限制，电池的使用寿命就会受到影响或降低。每当我们使用电池供电的项目，有时我们需要检查电池电压电量，确定是否需要充电或更换。本电路将帮助您监测电池电压。该Arduino电池电压指示器指示电池状态，根据电池电压在10段LED光柱上点亮LED。它还将在连接到Arduino的LCD上显示电池电压。
所需的材料
● Arduino UNO开发板
● 10段LED光柱显示器件
● LCD液晶显示模块（16 * 2）
● 10K的电位器
● 电阻（10个100ohm; 330ohm）
● 电池（将要被测试）
● 连接导线
● 适用于Arduino的12v适配器

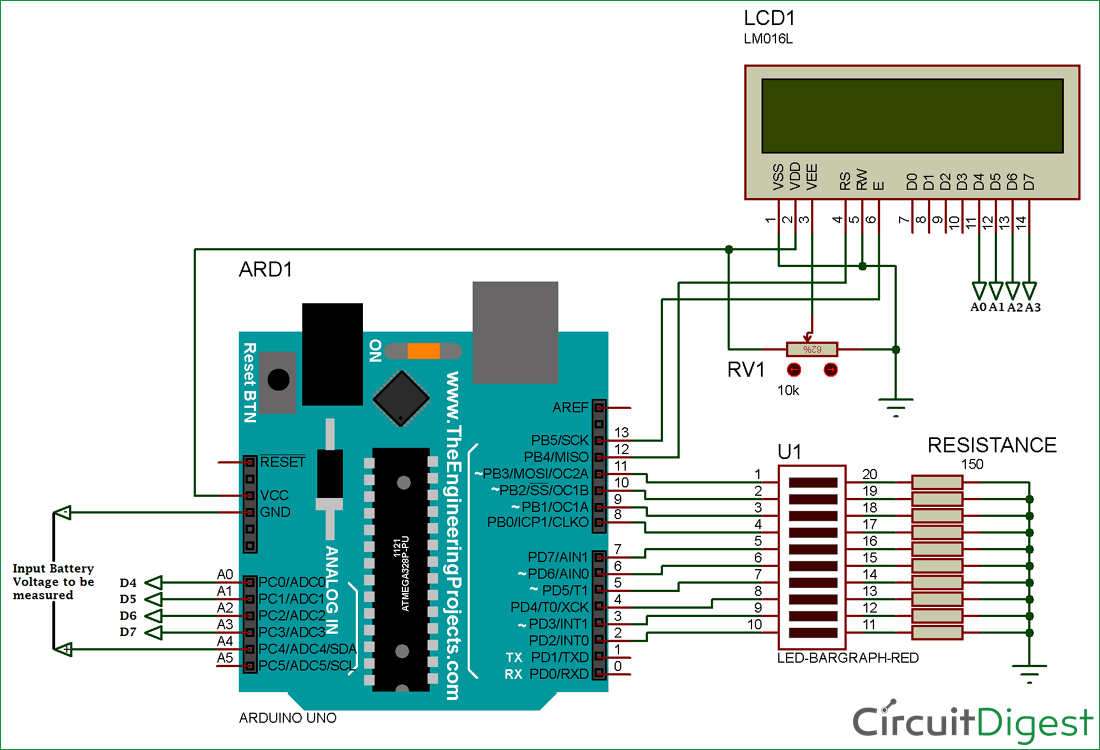

电路原理图
使用Arduino和LED光柱显示器件的电池电压指示器电路图
LED光柱显示
LED光柱显示器件采用工业标准尺寸，并且功耗低。光柱根据发光强度进行分类。该产品本身仍然符合RoHS标准。它具有高达2.6V的正向电压。每段功耗为65mW。 LED光柱显示的工作温度为-40℃至80℃。LED光柱显示器件有很多的应用，如音频设备、仪表板和数字读出显示器等。
以下是LED光柱显示器件的引脚图：
以下是LED光柱显示器件的引脚配置：
