物联网硬件安全分析基础-固件提取
前言
上篇初步介绍一些硬件基础知识和分析硬件所需要的基本工具，本篇将讲述利用编程器直接读取芯片固件的方法。
编程器读取
通过夹具夹住芯片引脚，然后连接编程器读取芯片内容，通过编程器连接芯片需要注意引脚的顺序，在IC芯片上都会有一个小点，大多数情况下，小点对应的引脚即为芯片的第一脚，而连接编程器的导线也需要插入编程器上相应的引脚。
案例一：读取中控F7门禁固件

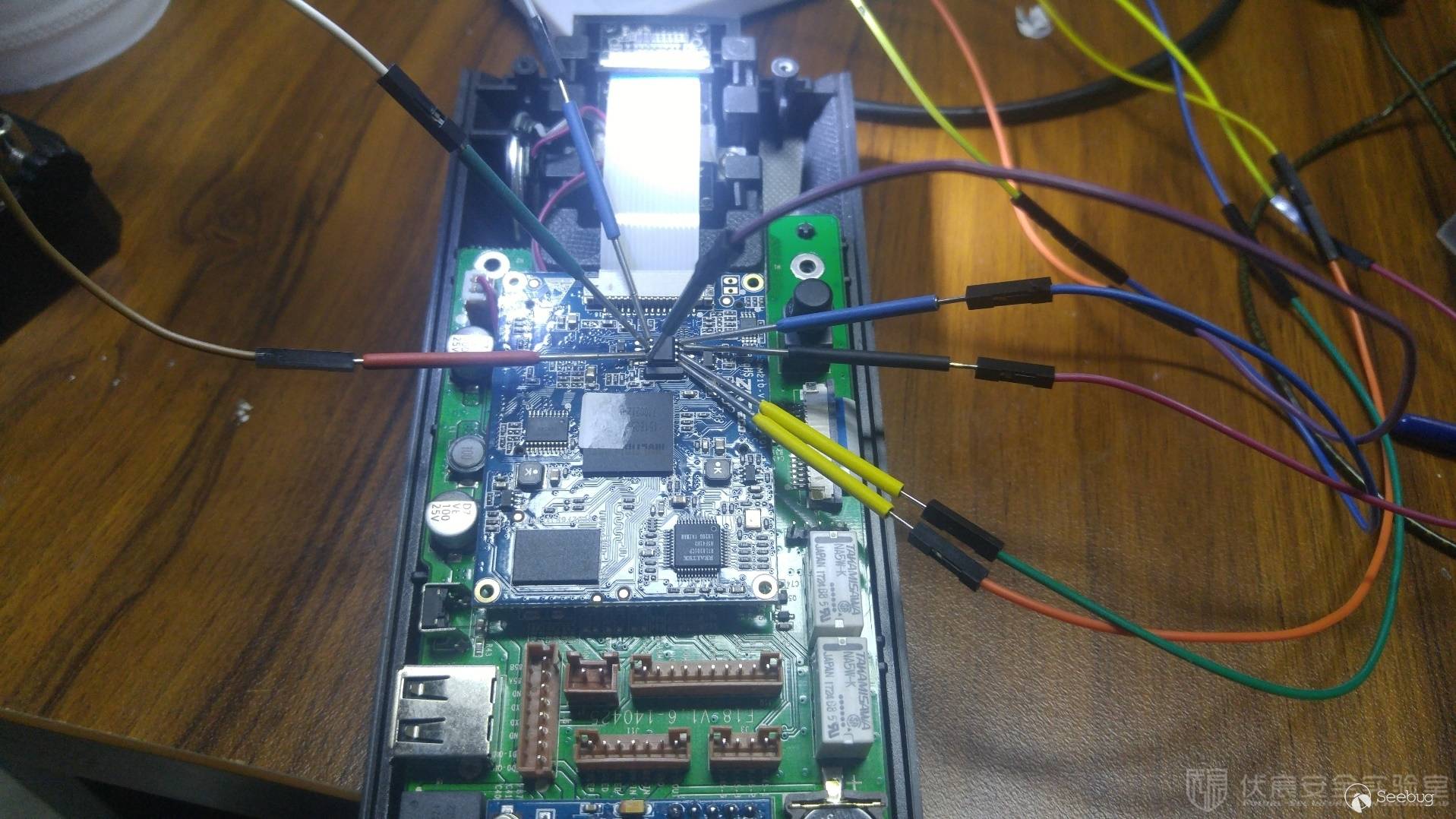

拆掉门禁外壳，通过电路图和芯片印字分析，在主板上有一颗FM25F04A存储芯片，通过夹具连接芯片到编程器，在通过专用编程器软件，对该芯片进行读取。

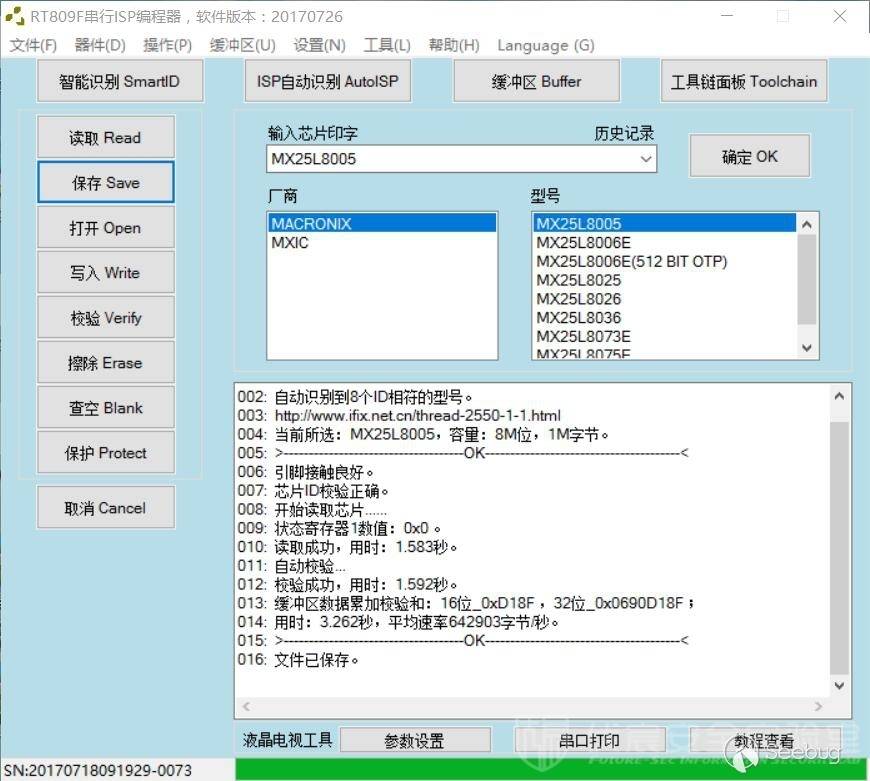

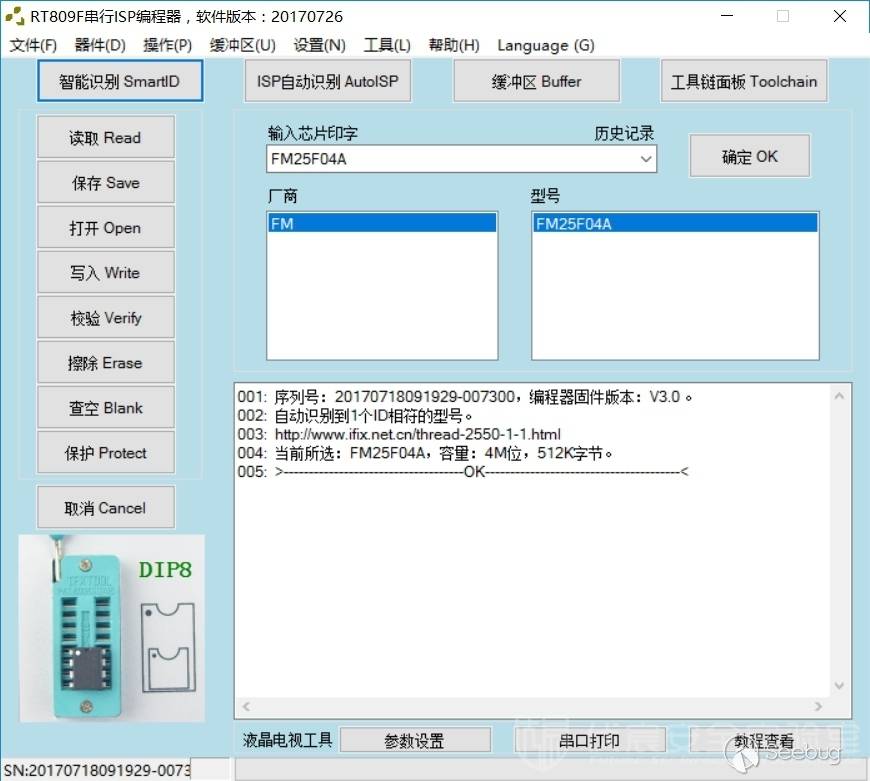

连接完成，确定引脚接线正确后，打开编程器对应软件，通过智能识别芯片ID，即可开始读取固件工作。
如无法识别，可根据印字说明，尝试类似的型号，一般情况下兼容。

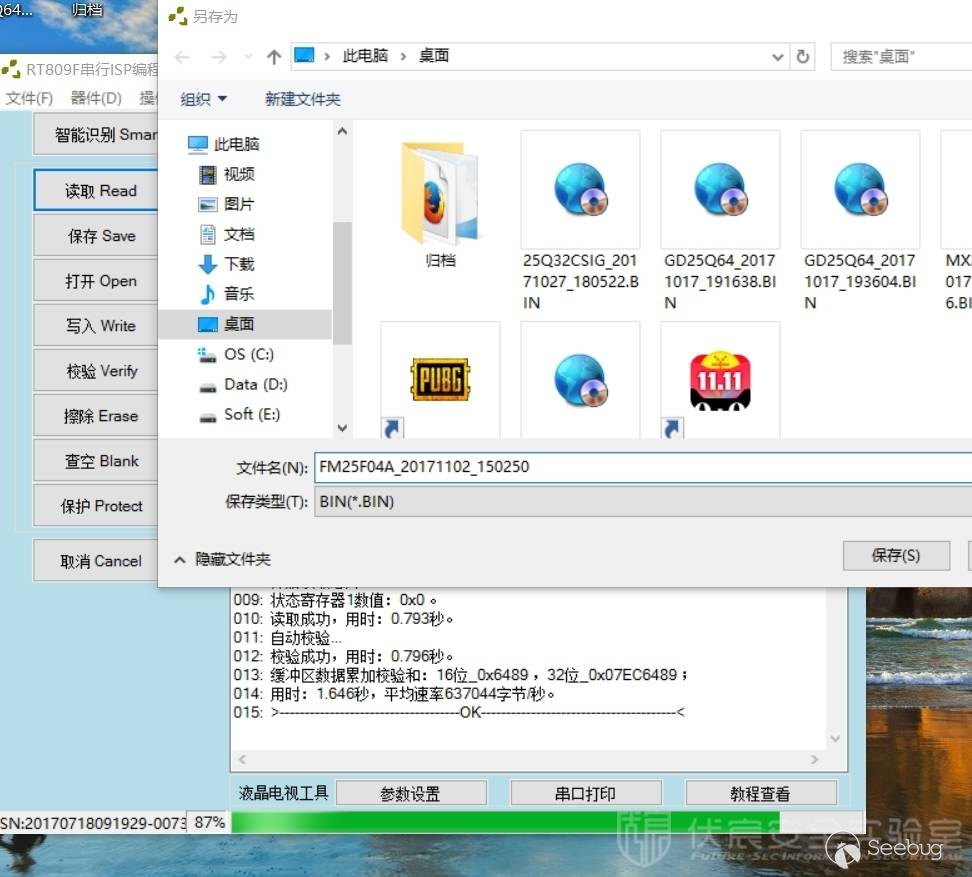

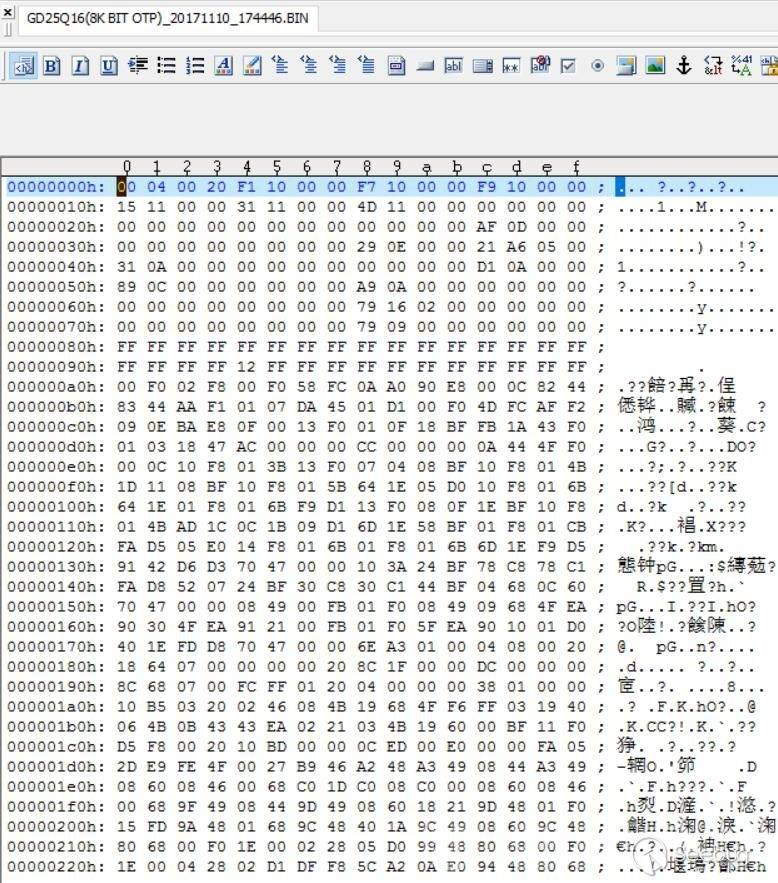

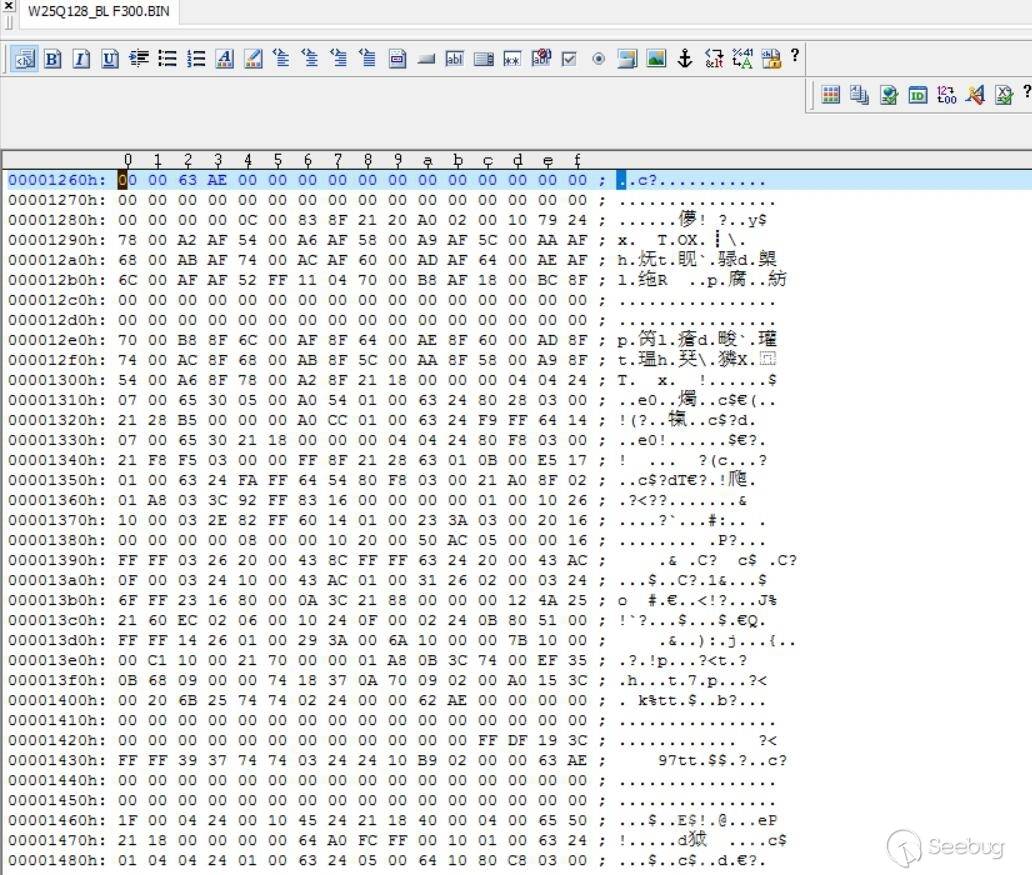

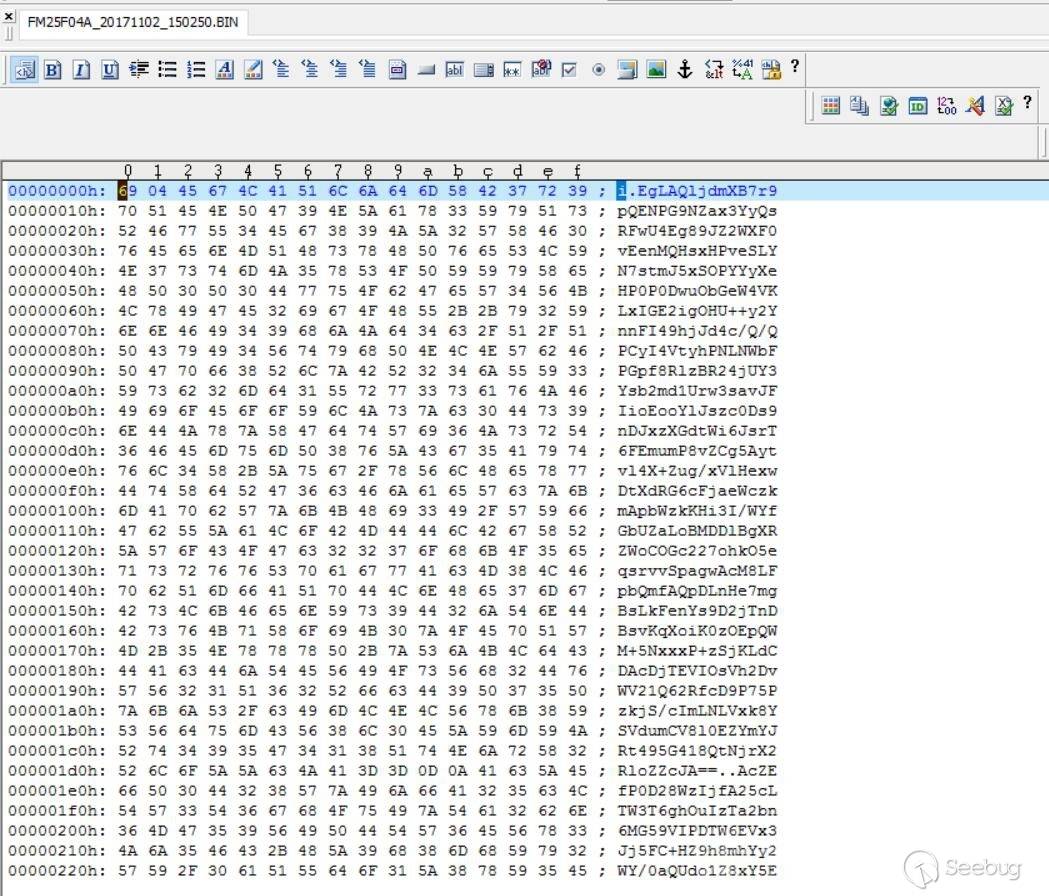

点击读取，即可开始固件提取，成功之后会保存为BIN格式文件，打开即可看到16进制的内容，为下一步分析提供基础。
案例二：读取某智能摄像头固件

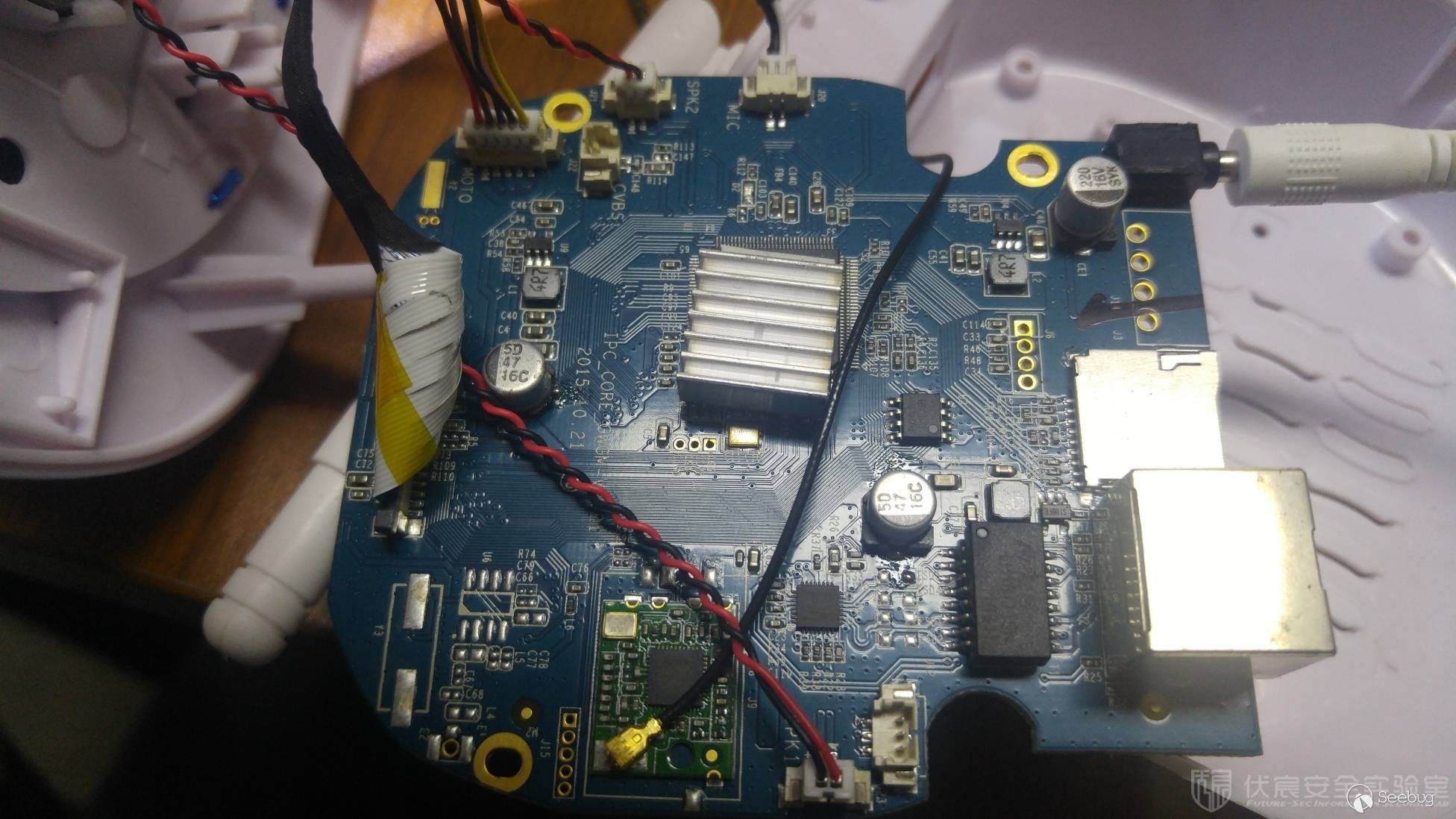

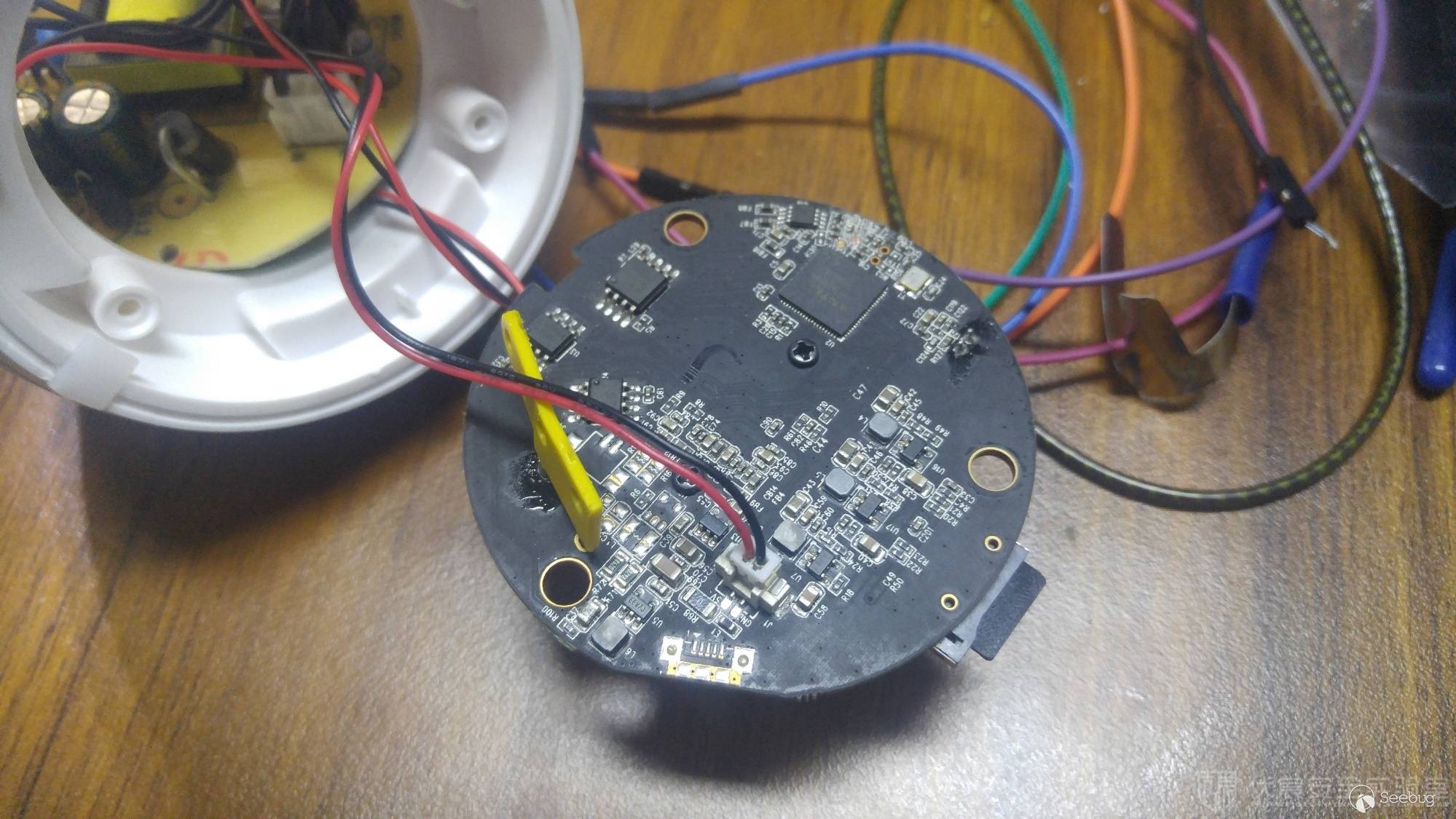

拆掉摄像头外壳，通过分析PCB上的各个IC，找到Flash存储芯片。

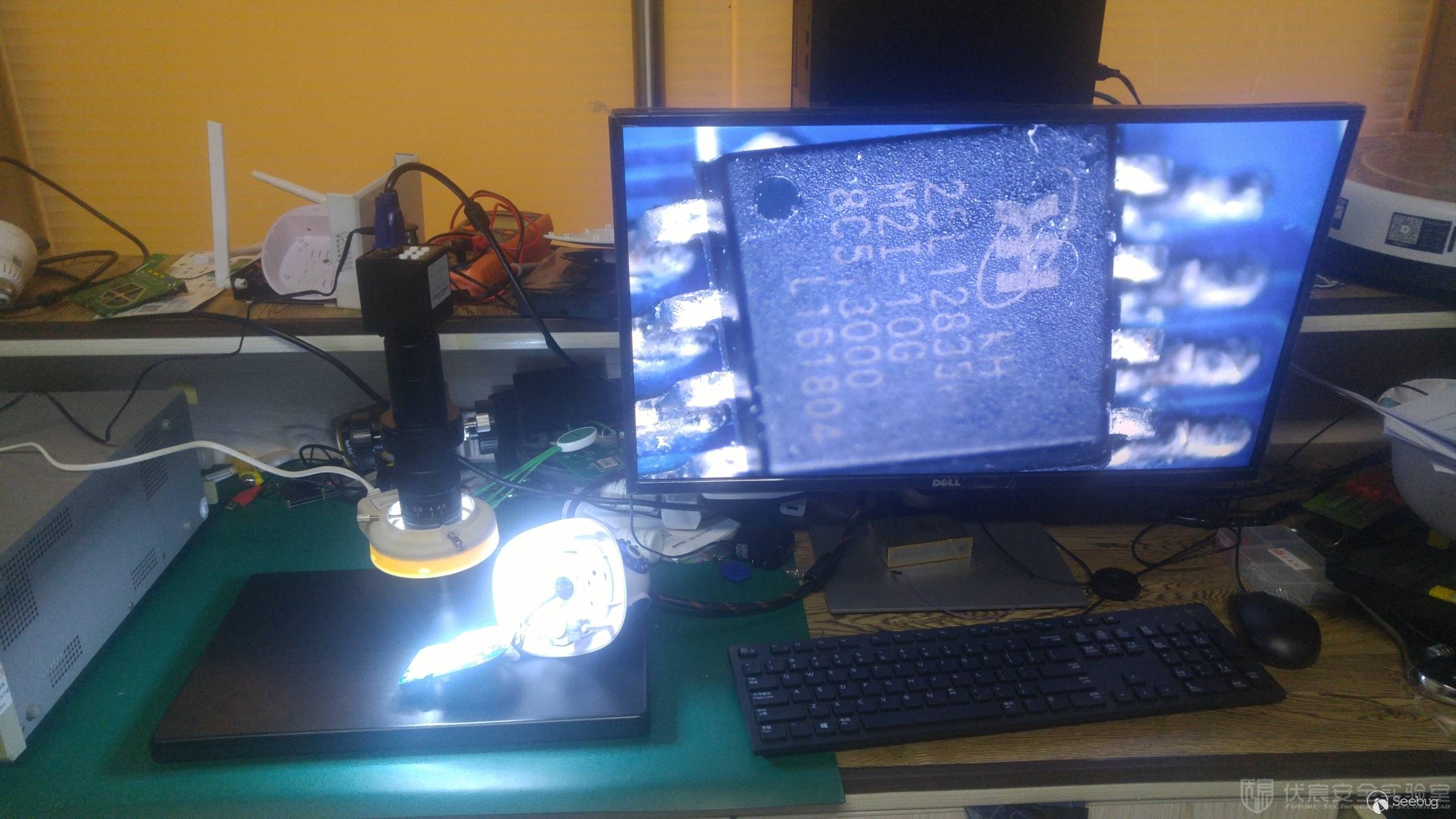

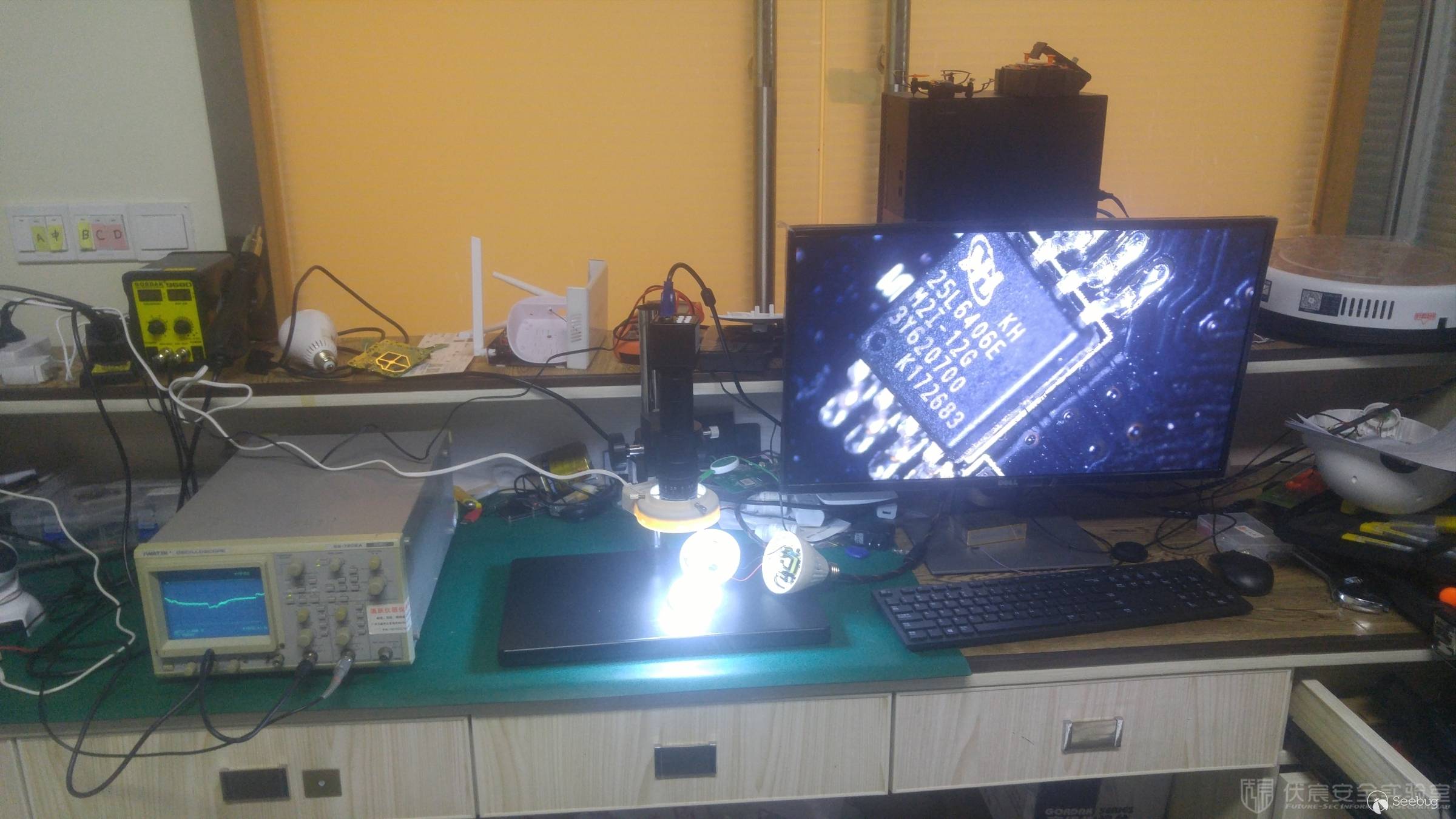

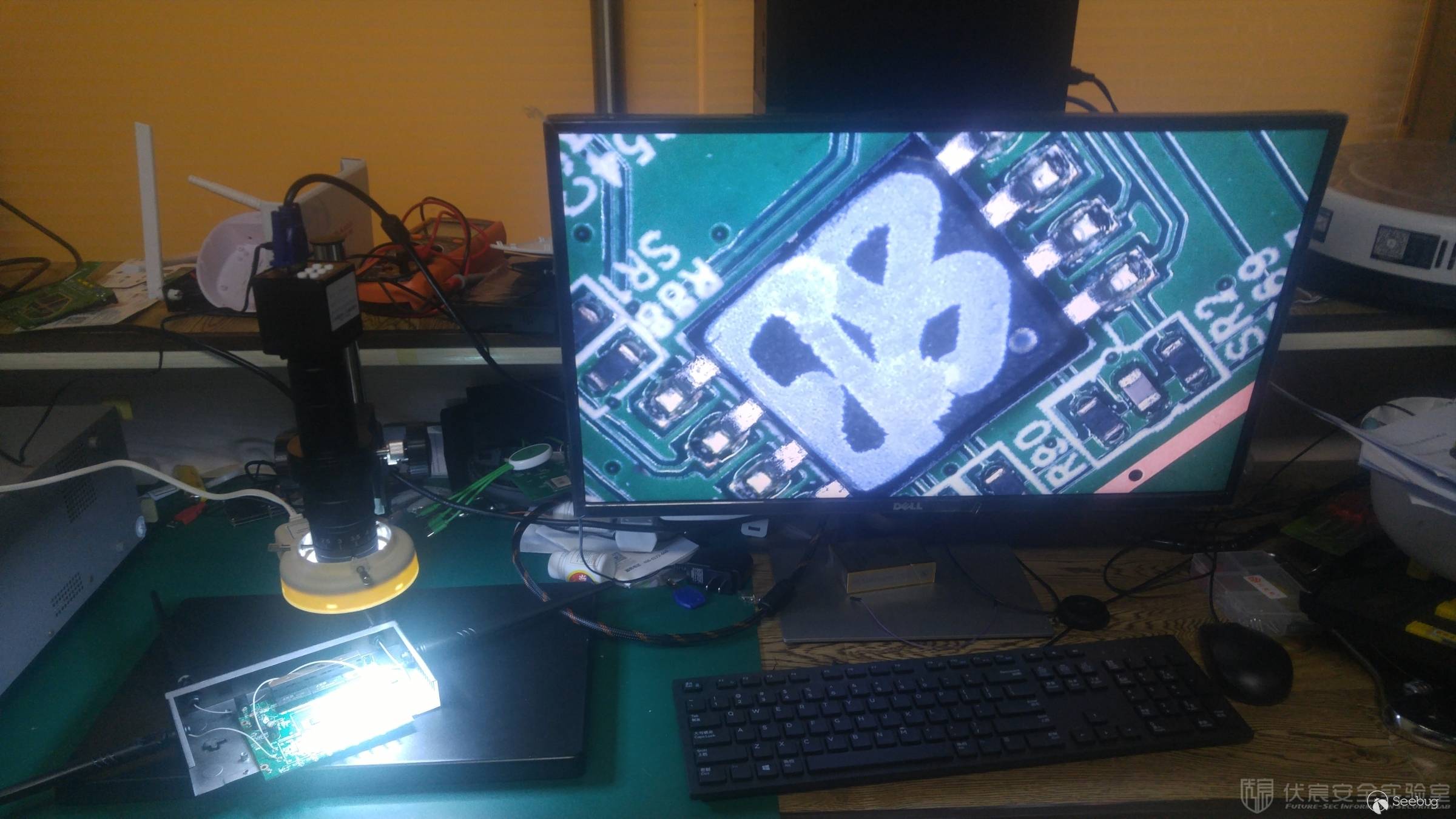

在显微镜下，可以看到是一颗25L64型号的Flash芯片。

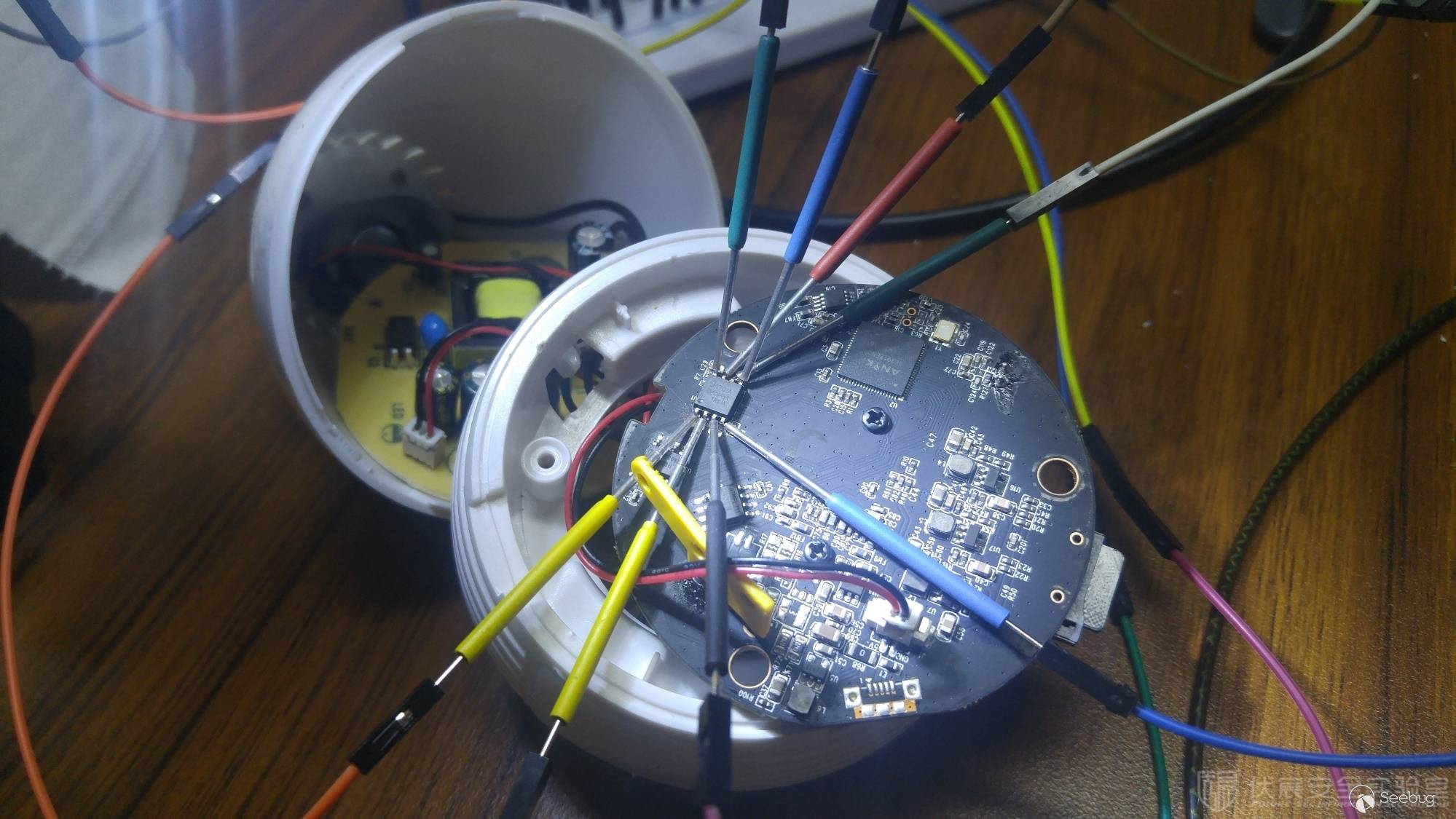

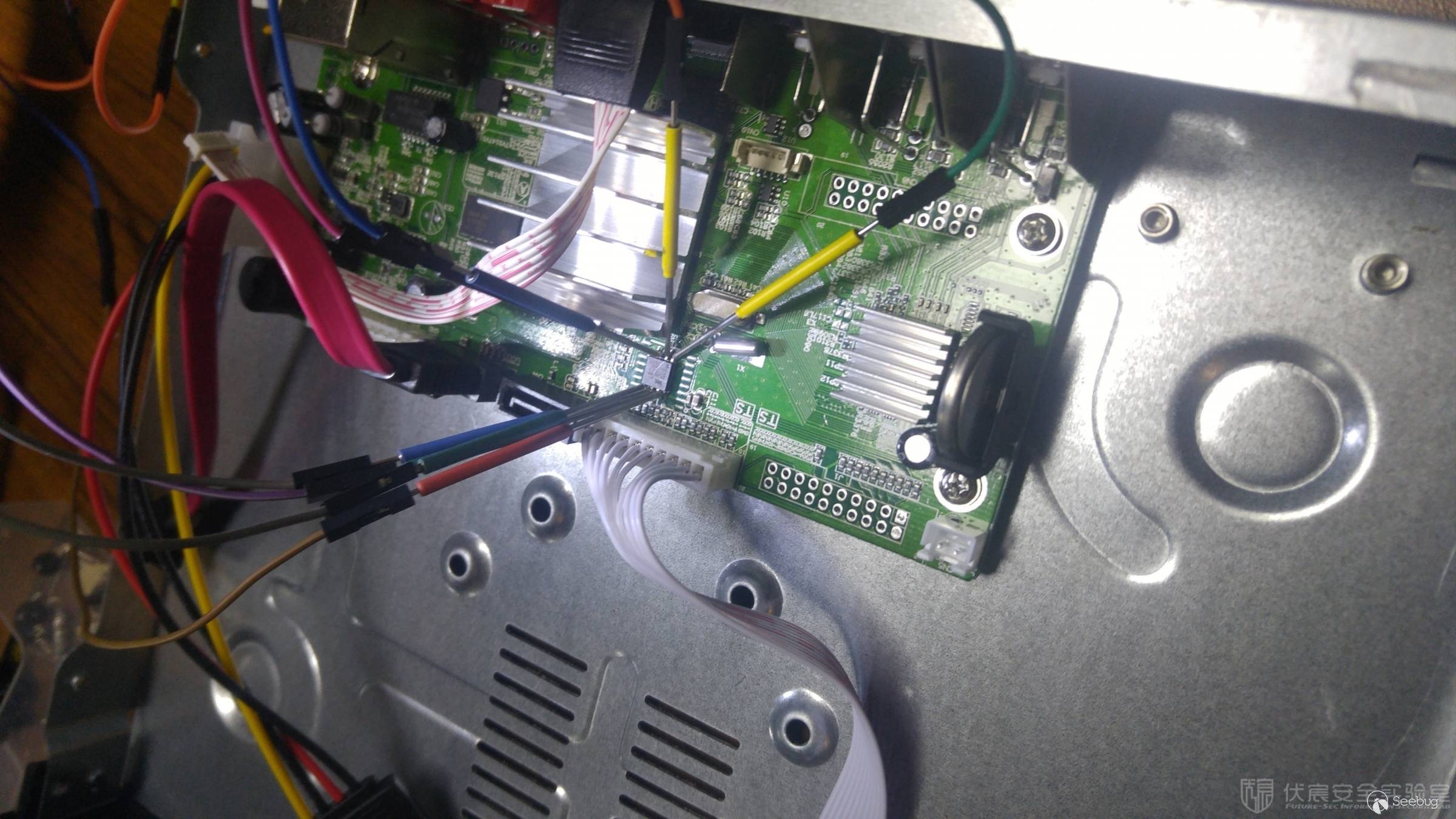

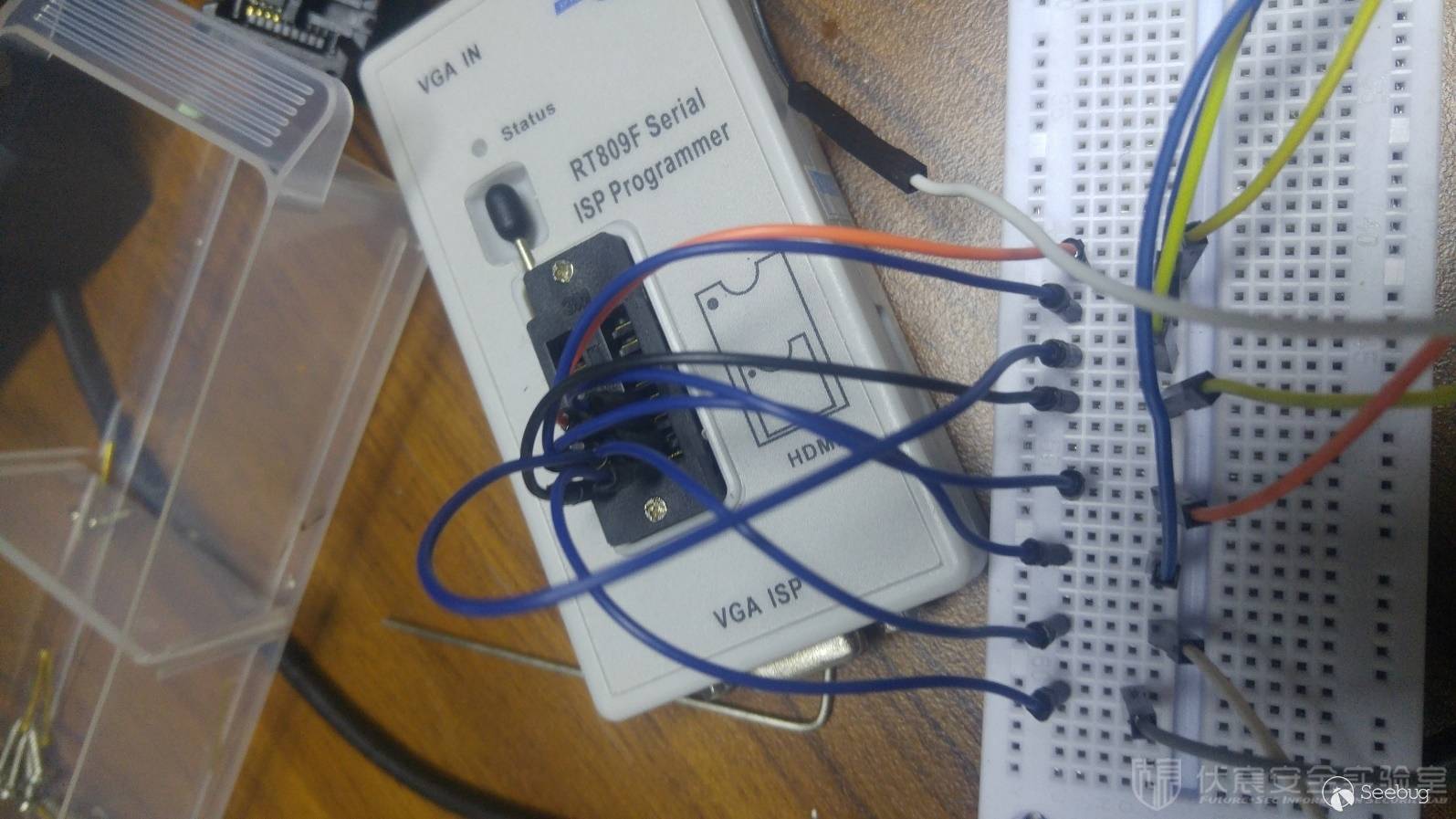

用夹具连接各引脚，并和编程器连接，进行固件读取。

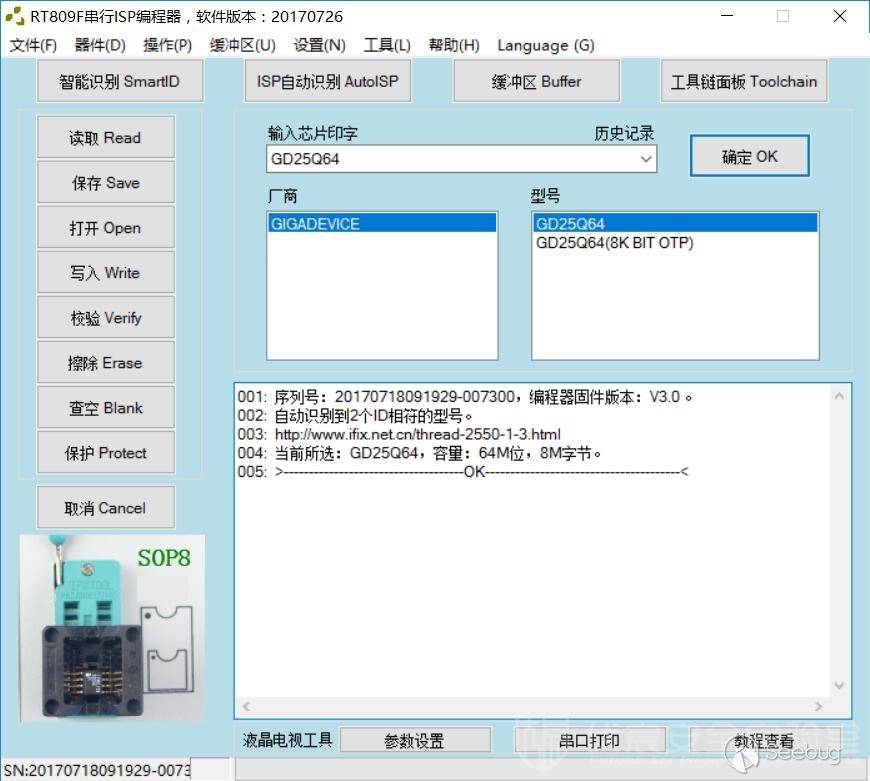

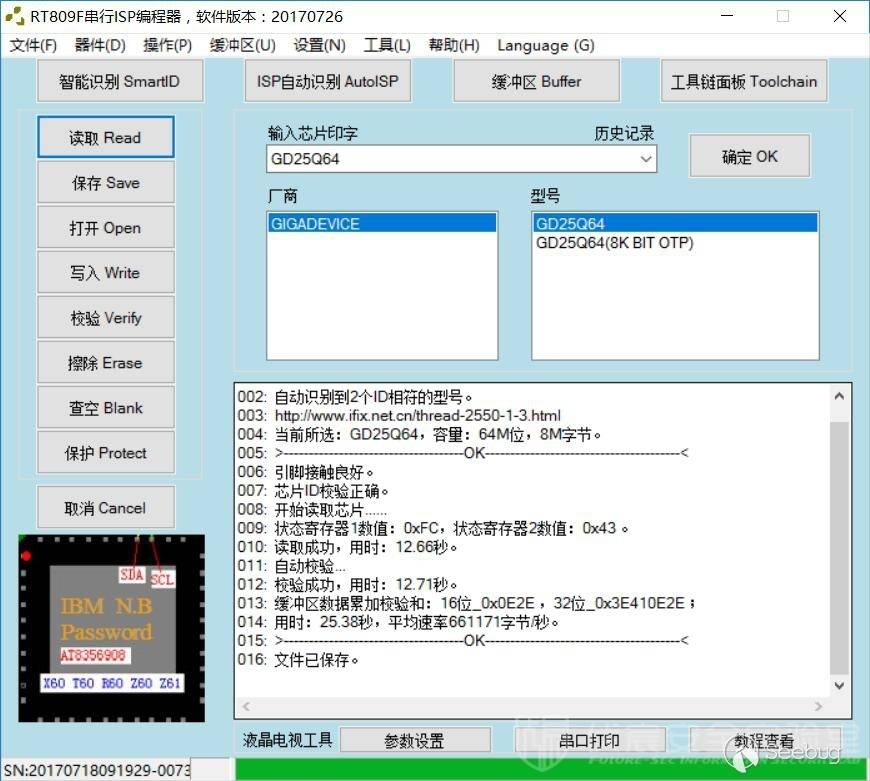

识别到芯片型号为GD25Q64，点击读取，读取完毕后按照提示保存到文件。

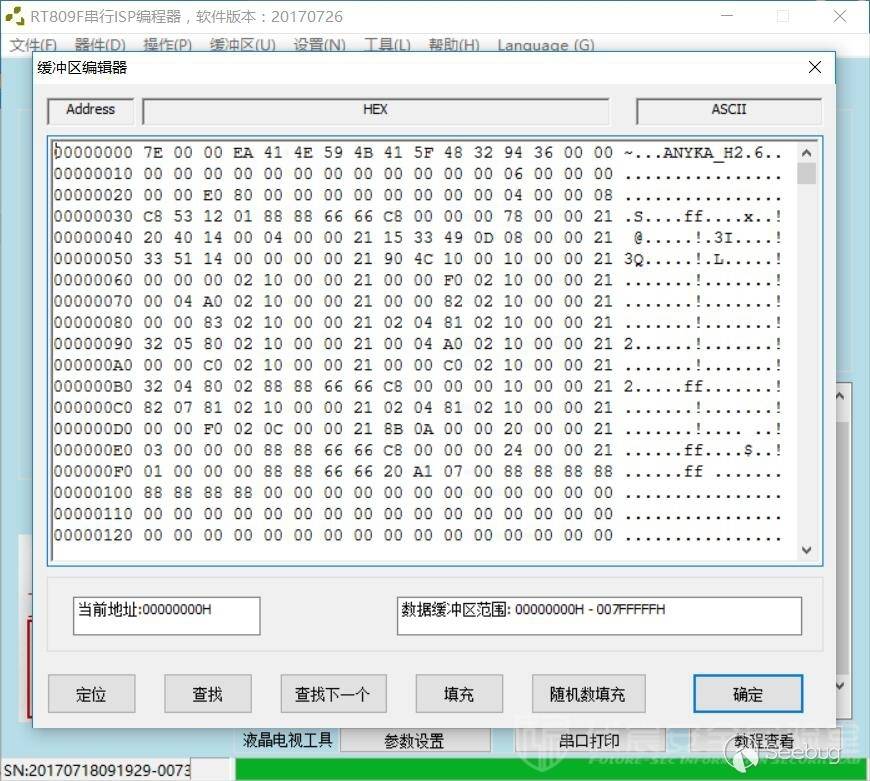

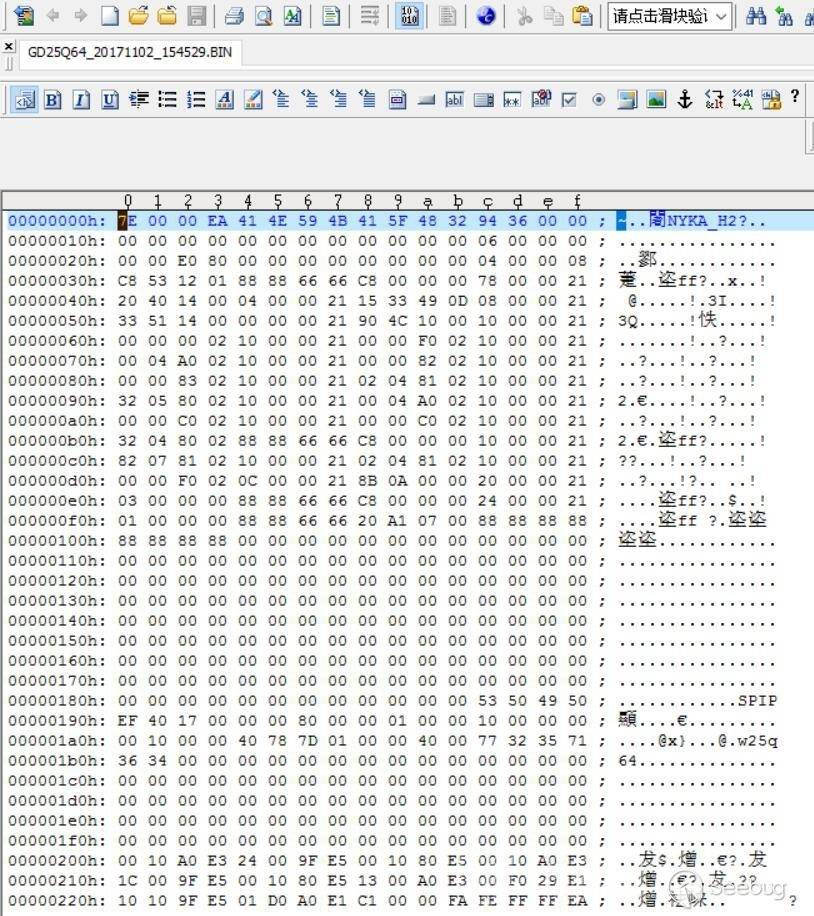

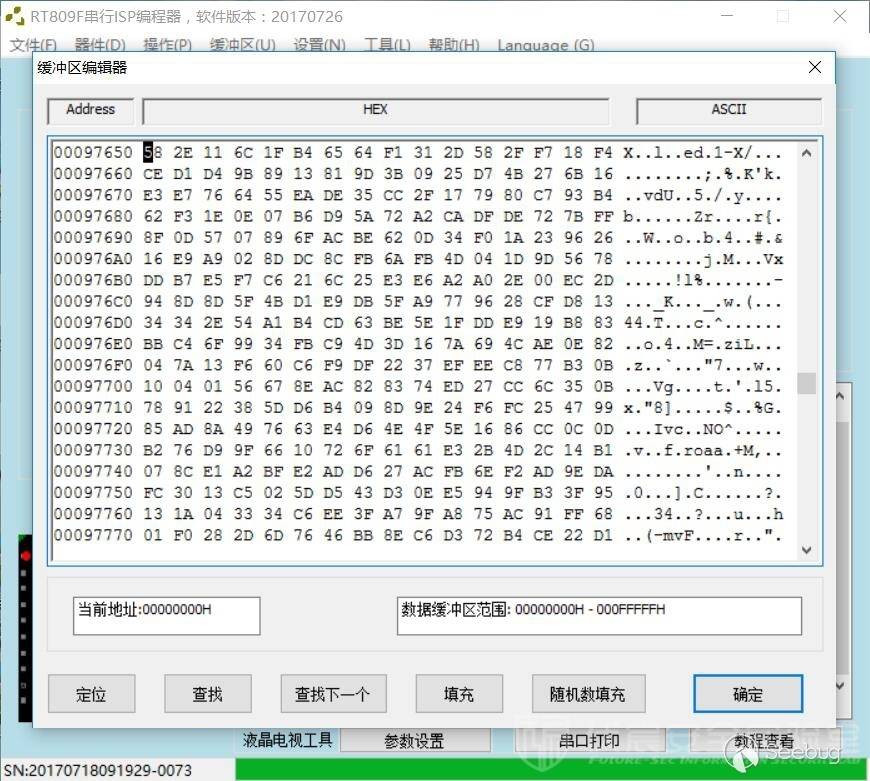

打开保存的BIN文件或者查看缓冲区，即可看到固件内容。

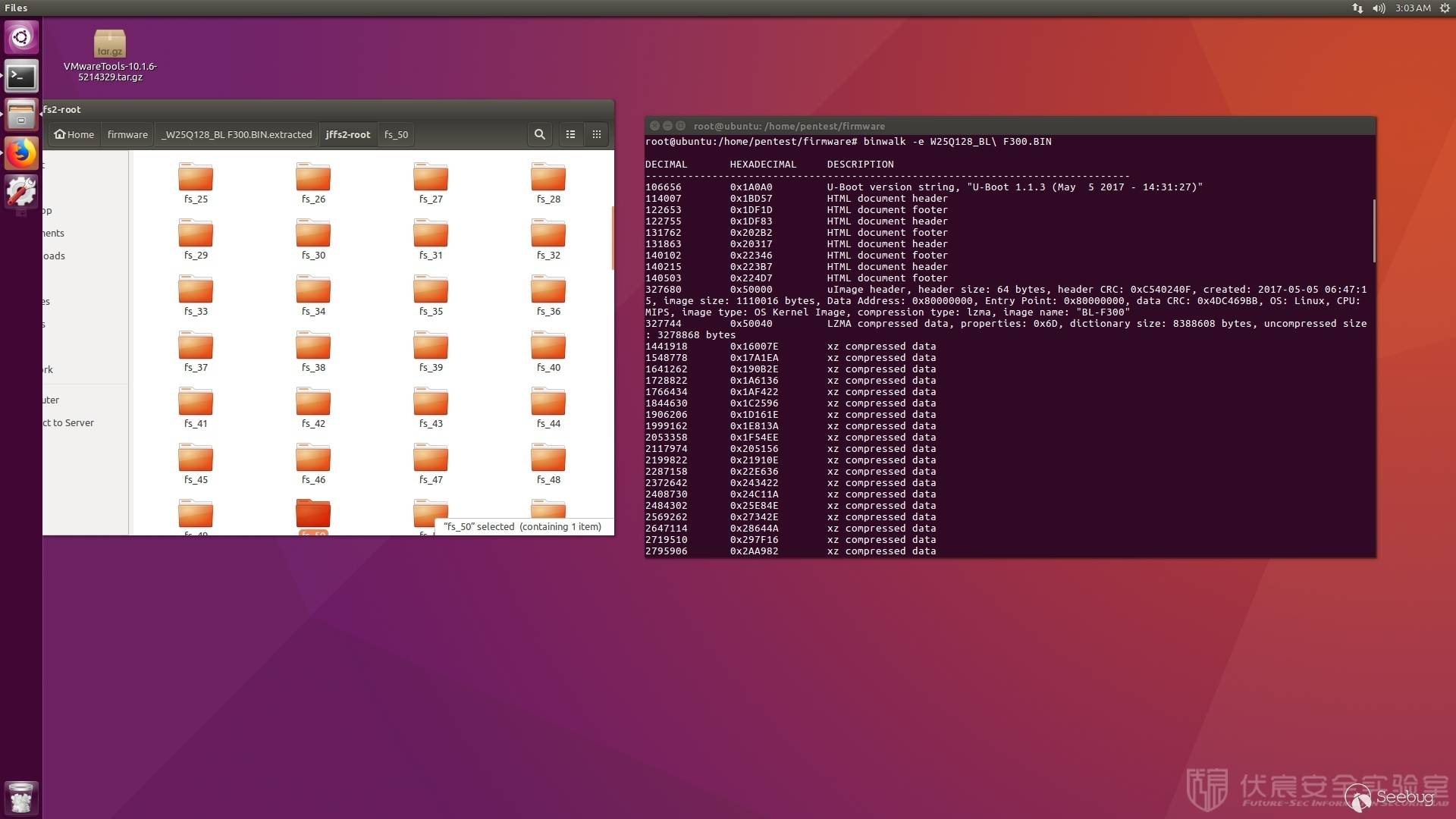

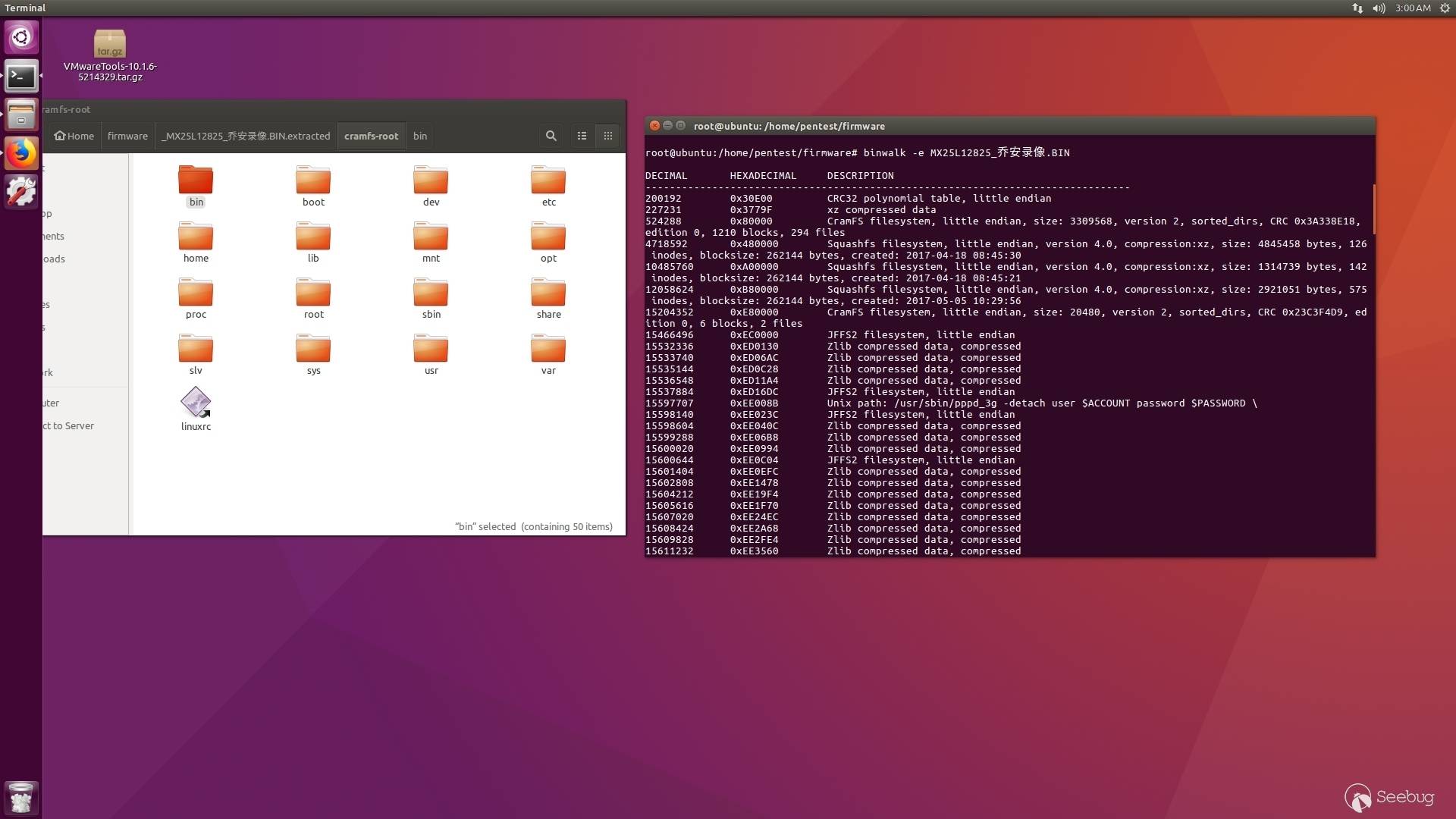

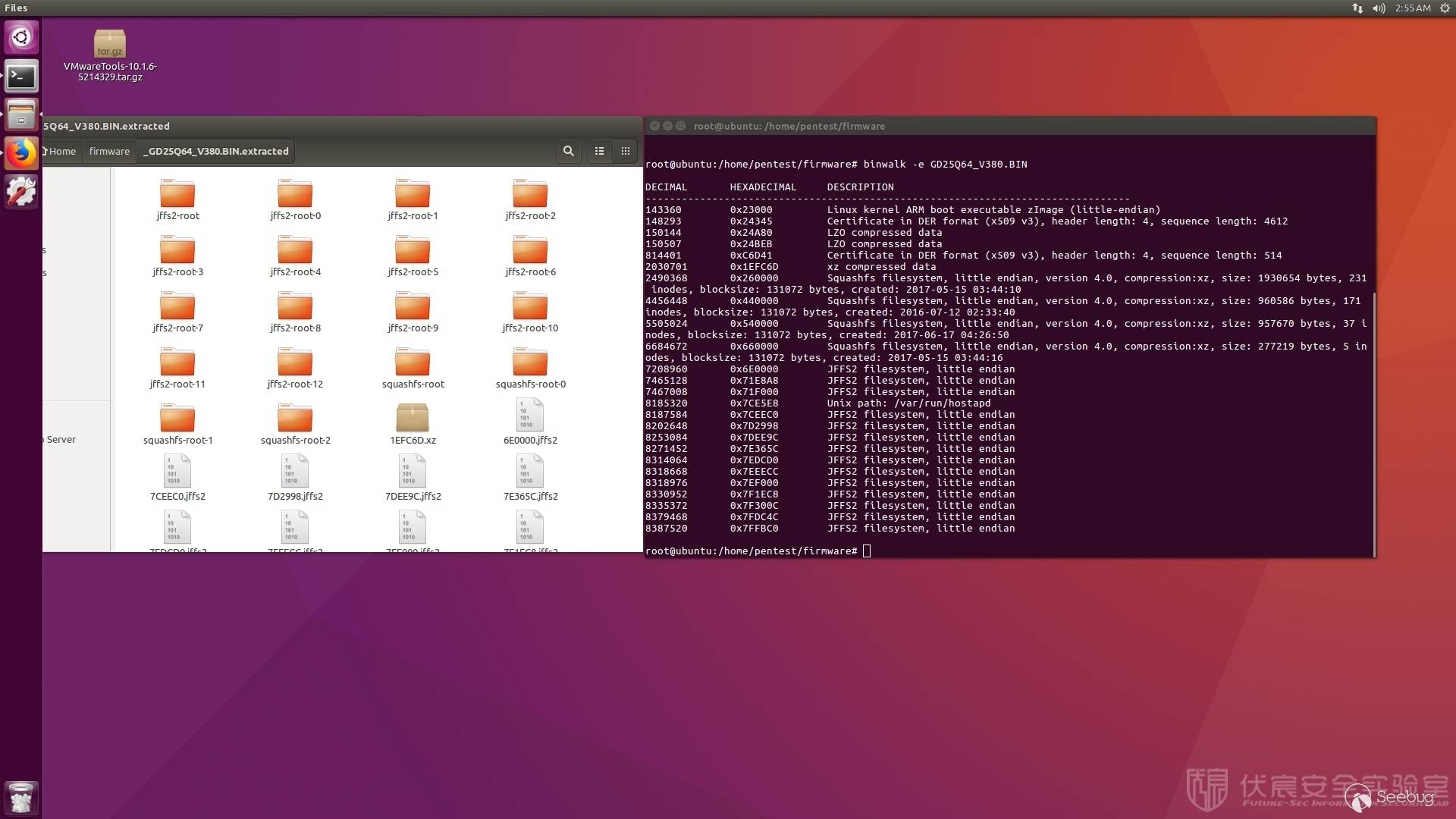

在Ubuntu中，用binwalk解包固件，做进一步分析。
案例三：读取某智能摄像头固件

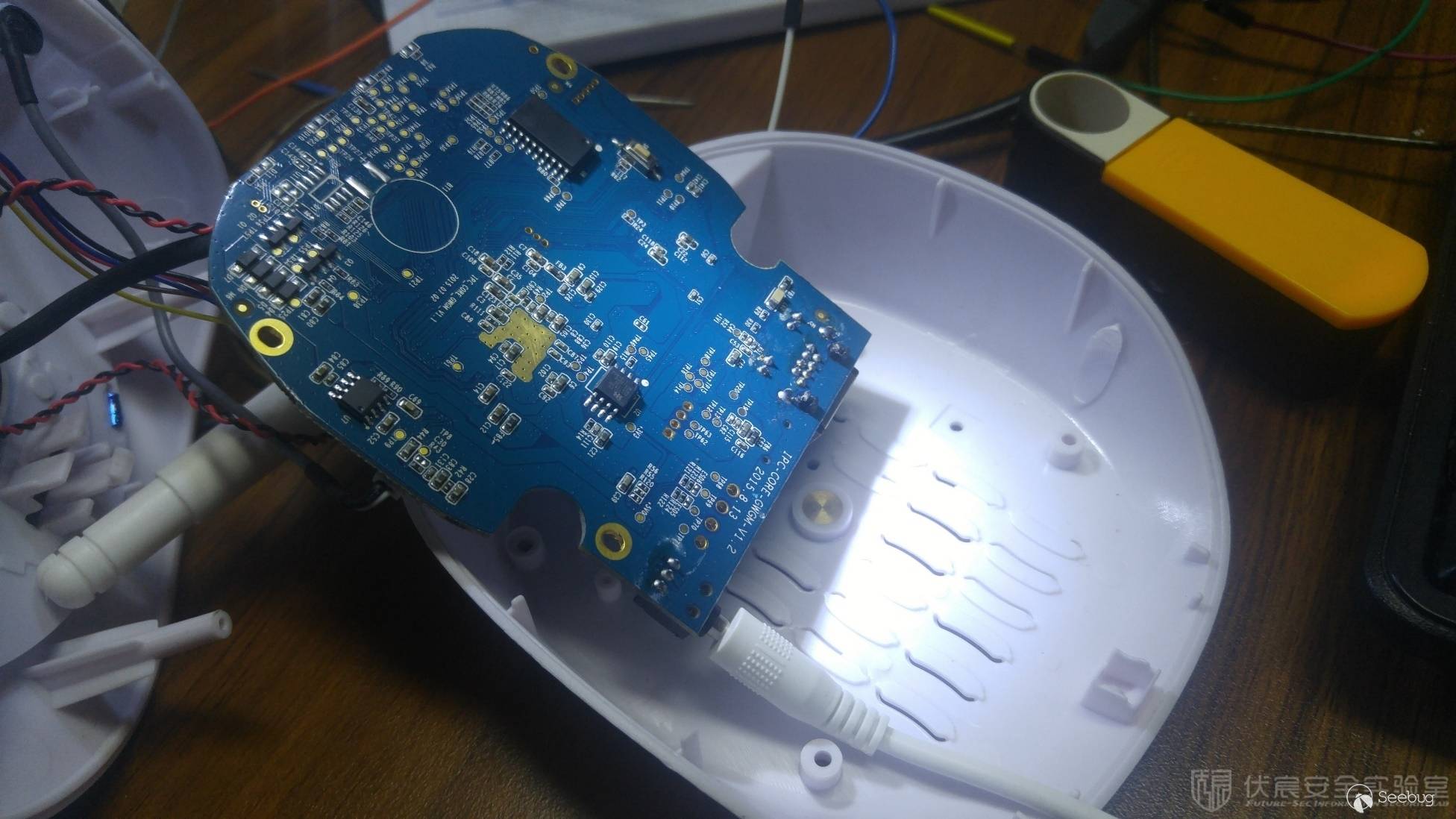

打开外壳，在PCB背面发现一颗FLASH存储芯片

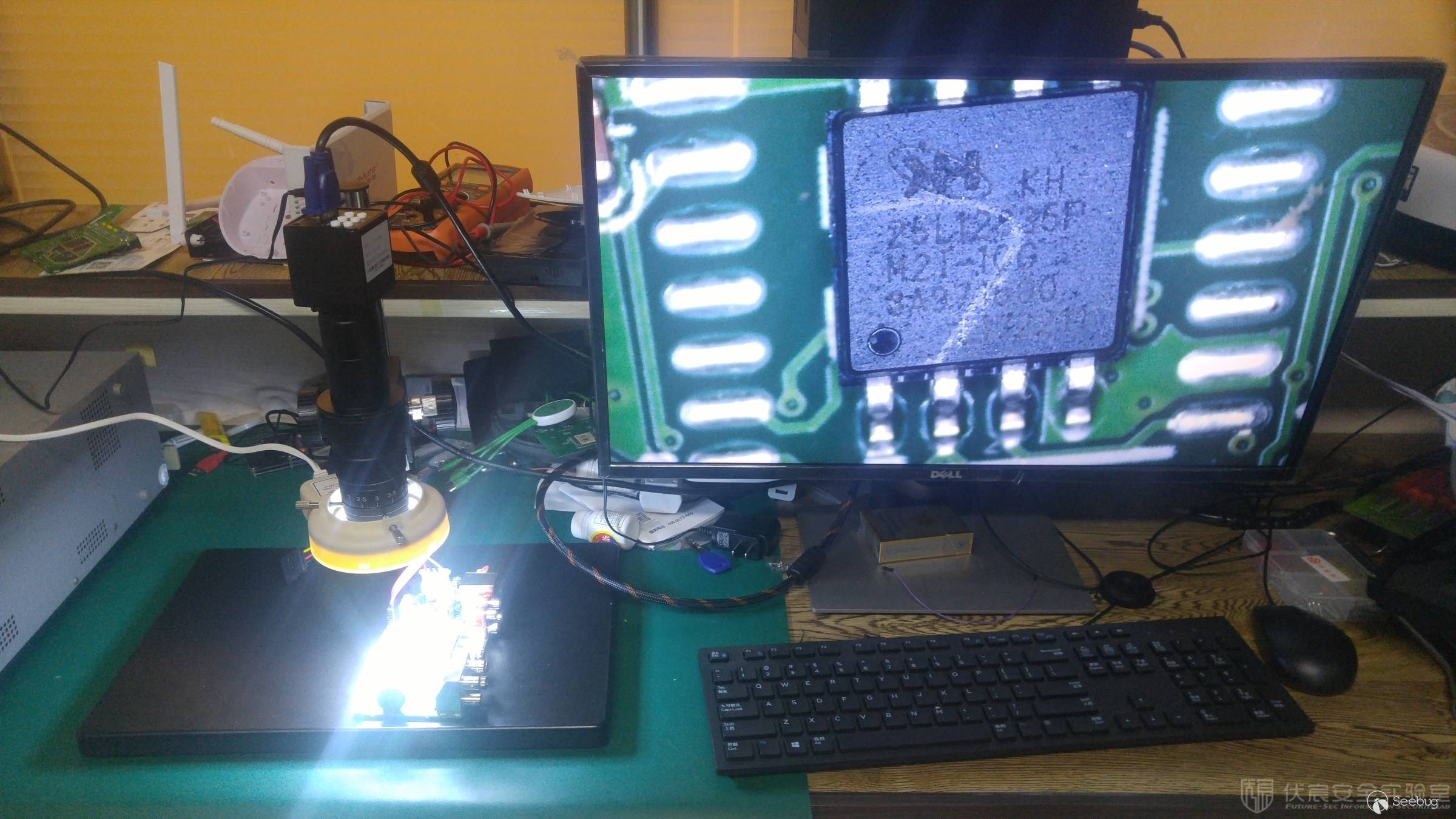

通过显微镜发现芯片型号为25L128。

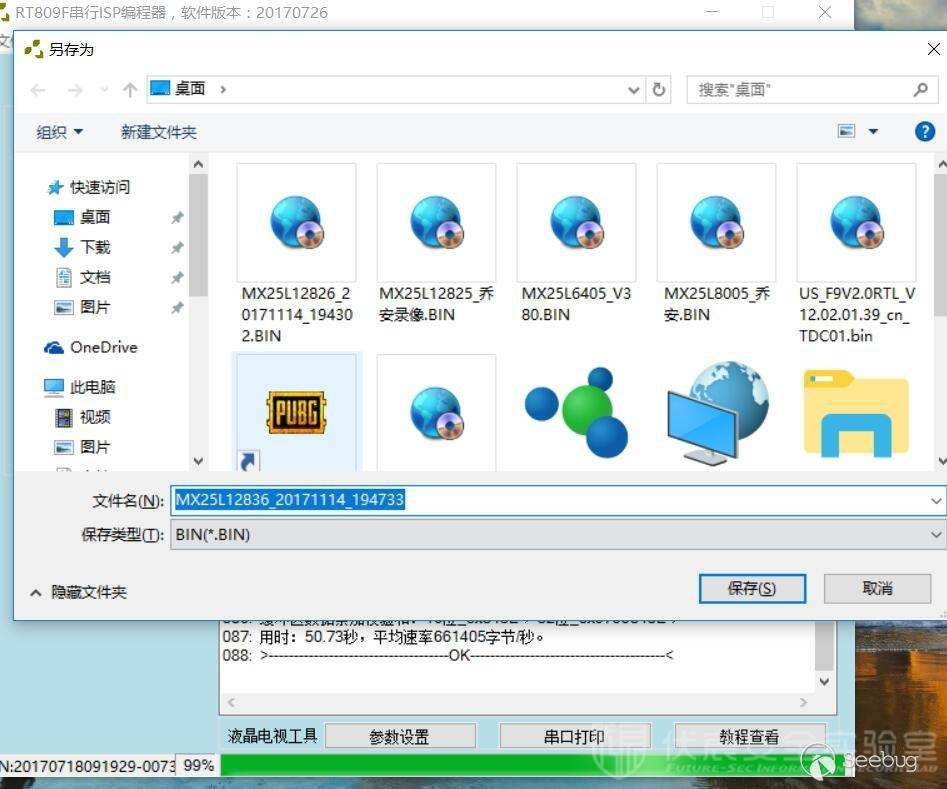

连接编程器读取固件并保存。
案例四：读取某路由器固件

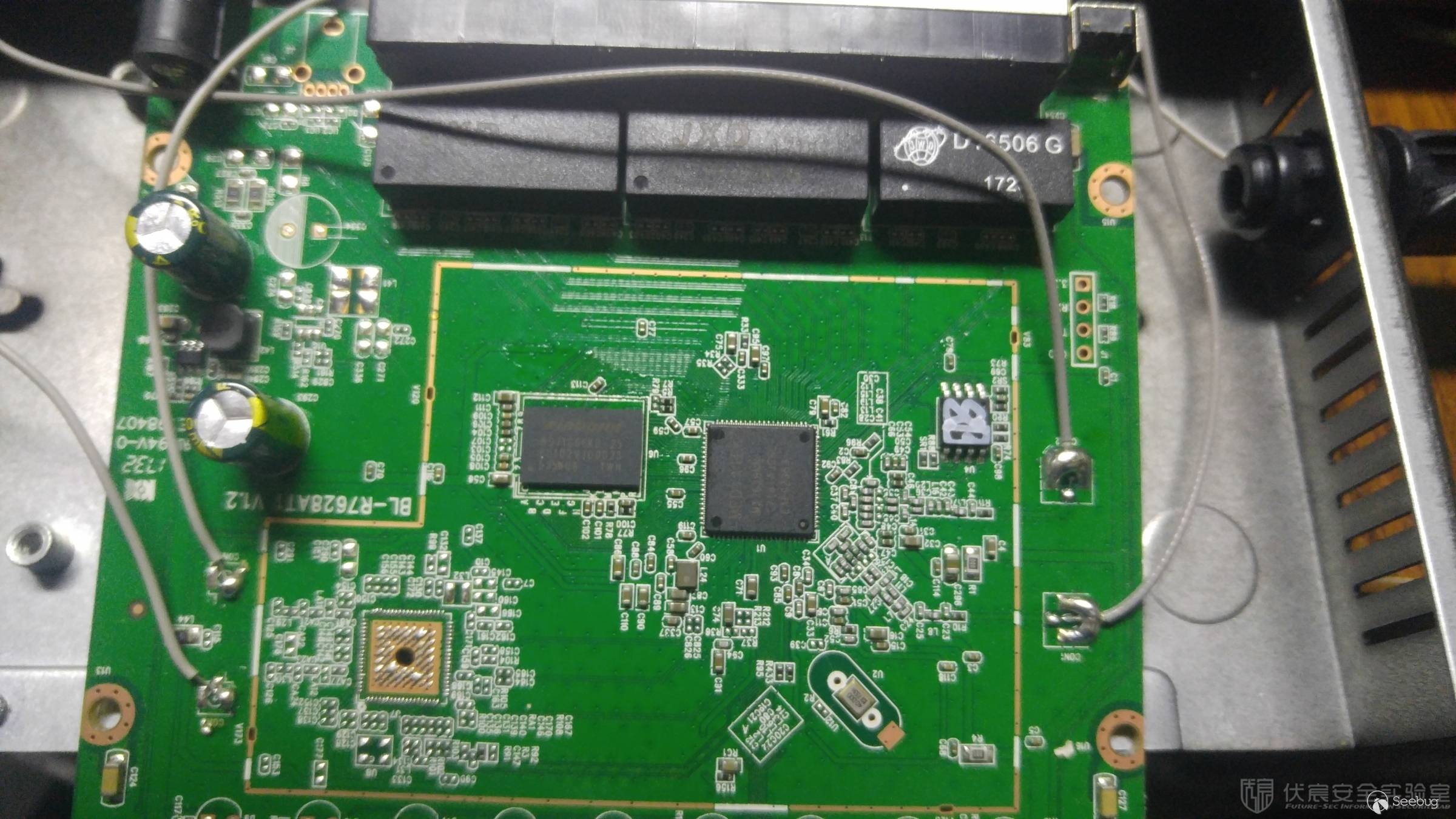

打开外壳，发现PCB上有一颗Flash存储器，但厂商出于安全考虑，把芯片印字涂抹掉了。

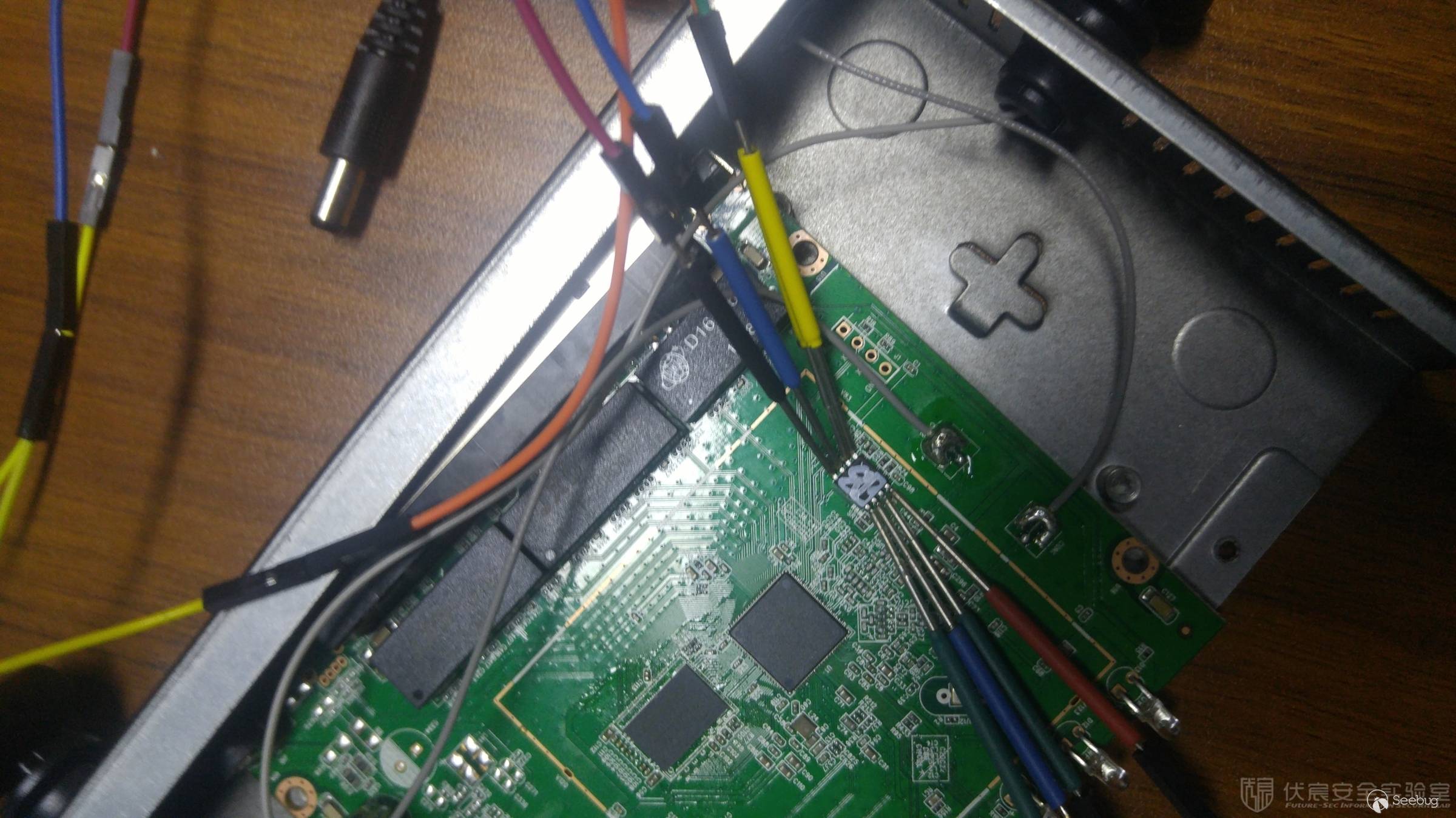

在不知道芯片型号的情况下，我们连接该芯片，让编程器去尝试读取。

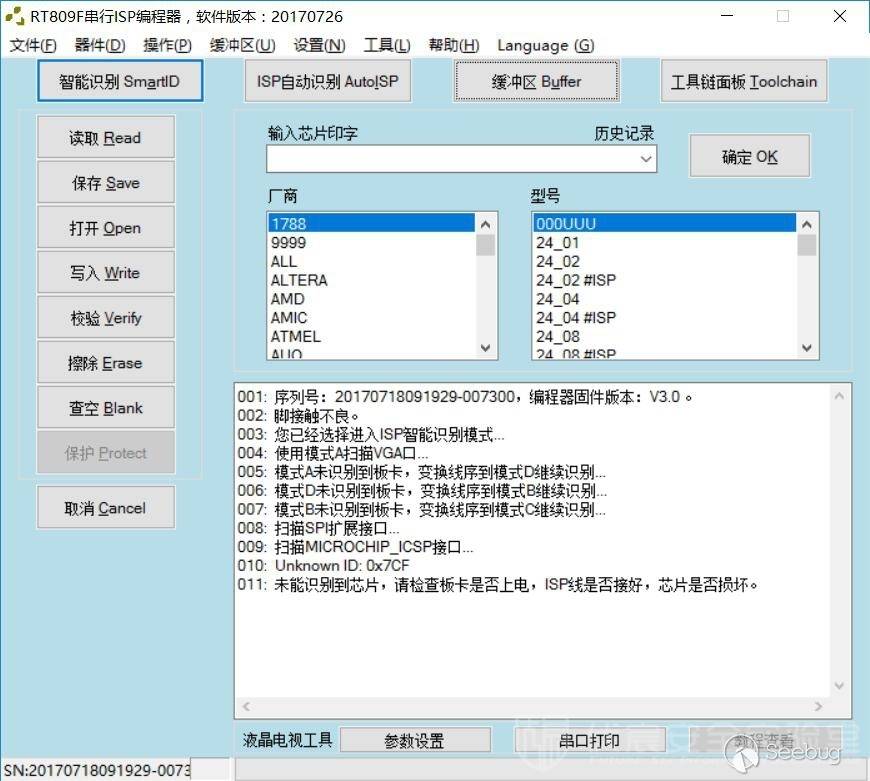

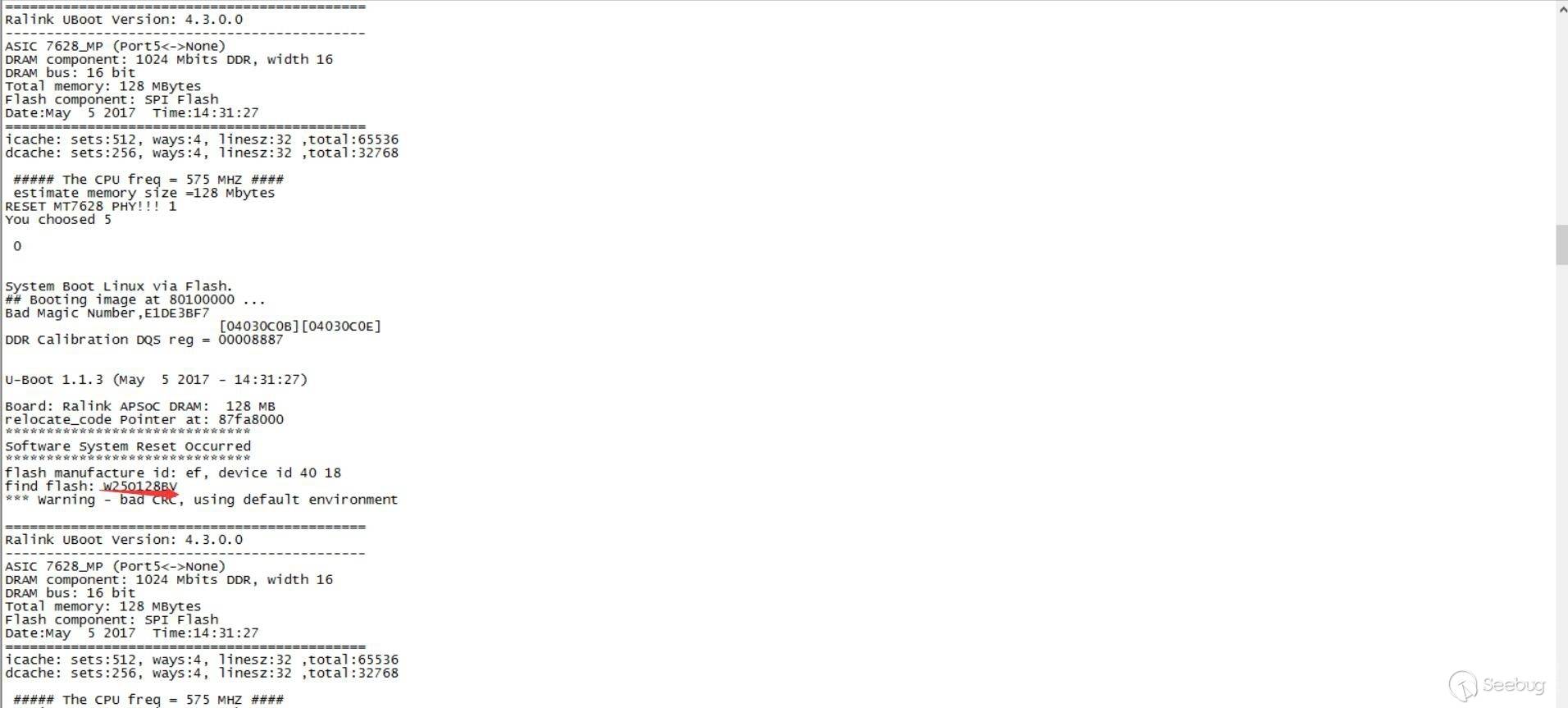

通过智能识别，发现编程器无法识别出具体型号，而因为Flash存储芯片的种类多样，通过查找又无法获得该路由器的具体参数，这时我们通过UART串口，读取出UBOOT启动信息，串口输出里面发现了该芯片型号为W25Q128BV。（下一篇将会重点介绍关于串口调试的方法）

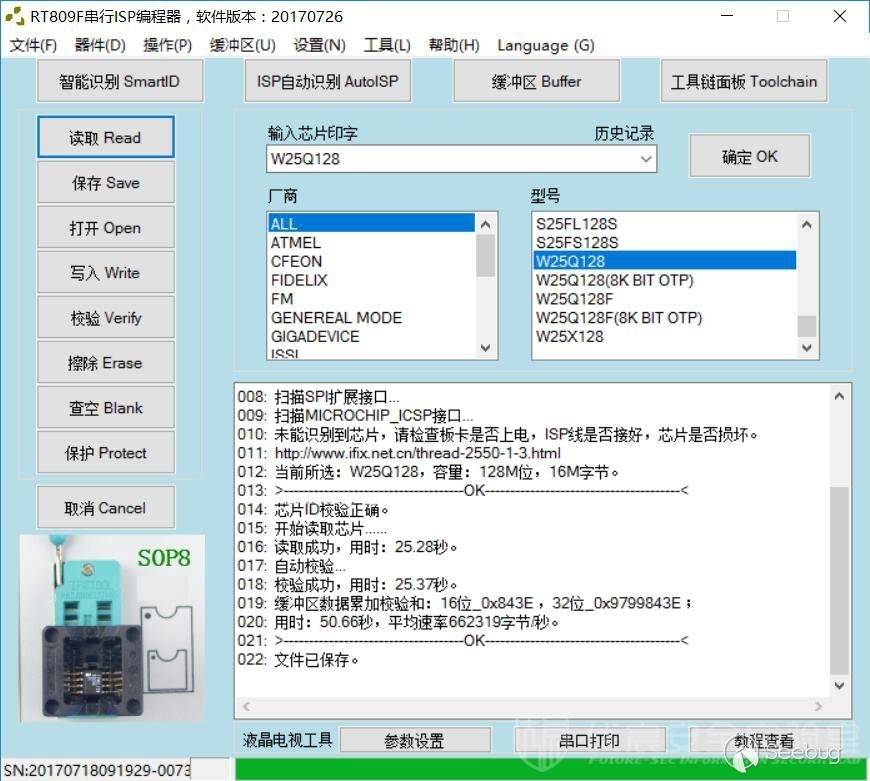

在编程器中选择该型号，成功提取出固件。
用binwalk解包固件。
案例五：读取某智能电饭锅固件

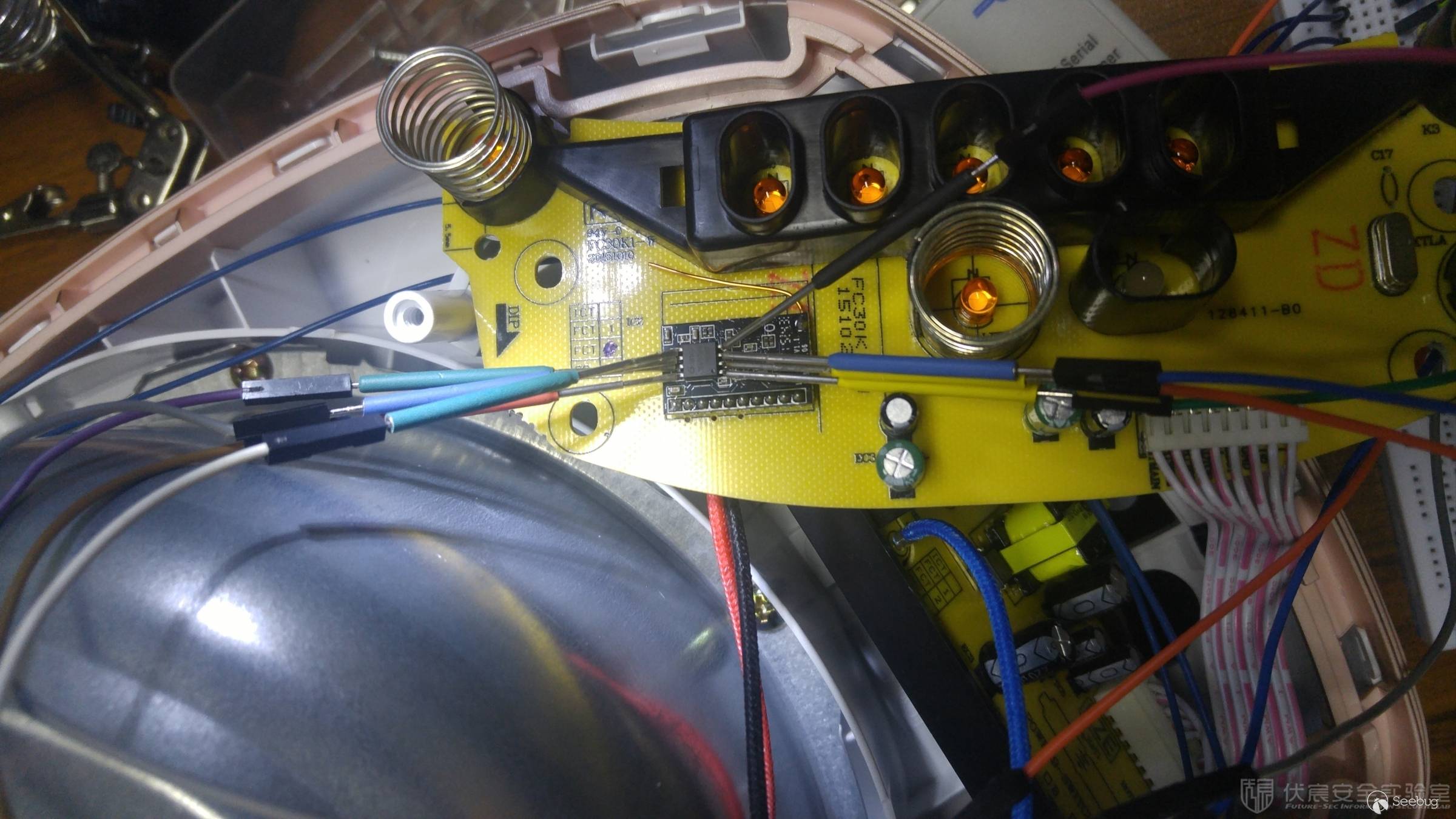

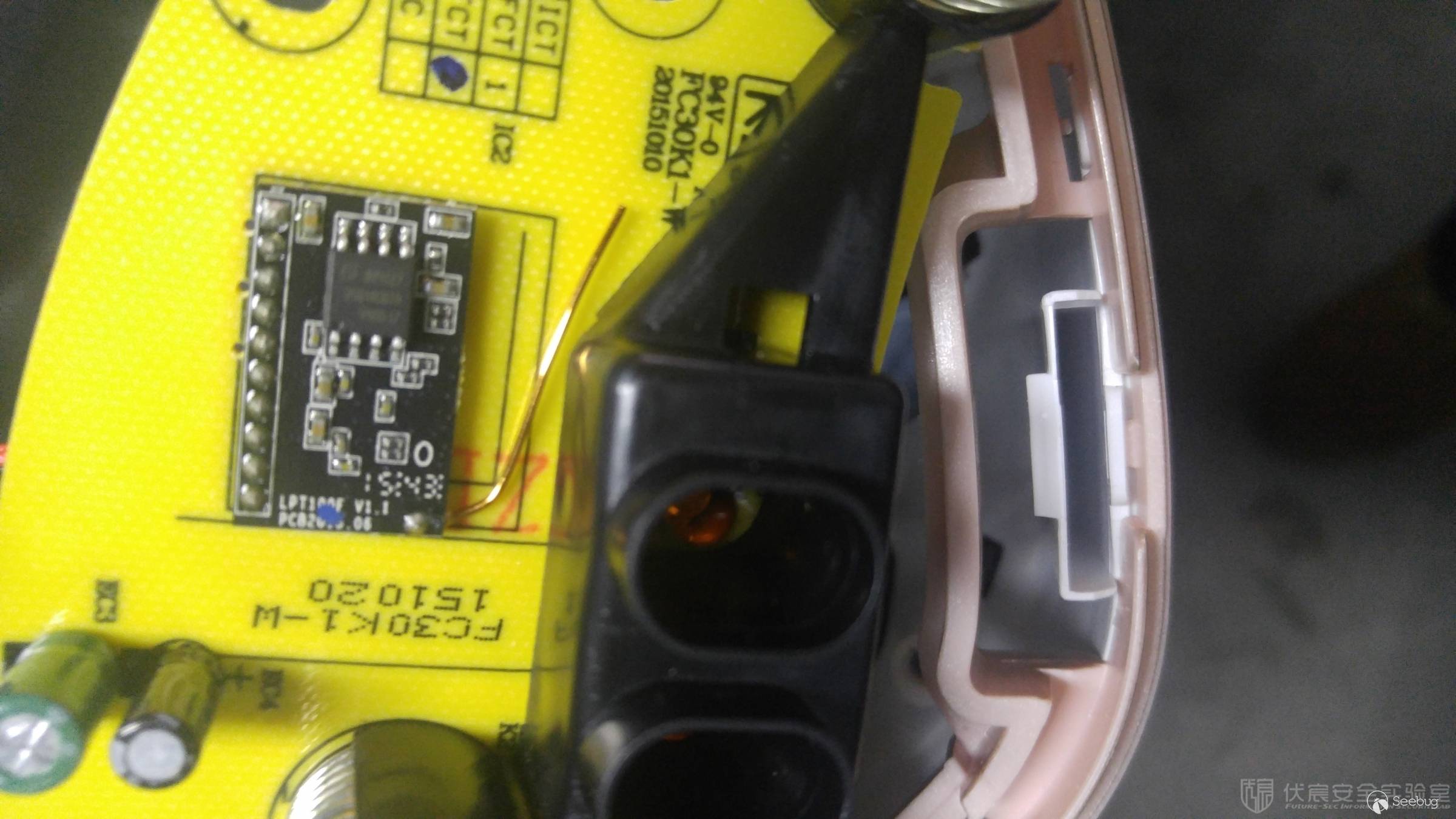

拆掉外壳，背面嵌有一块PCB，反面是WIFI处理芯片，正面为存储器，连接编程器。

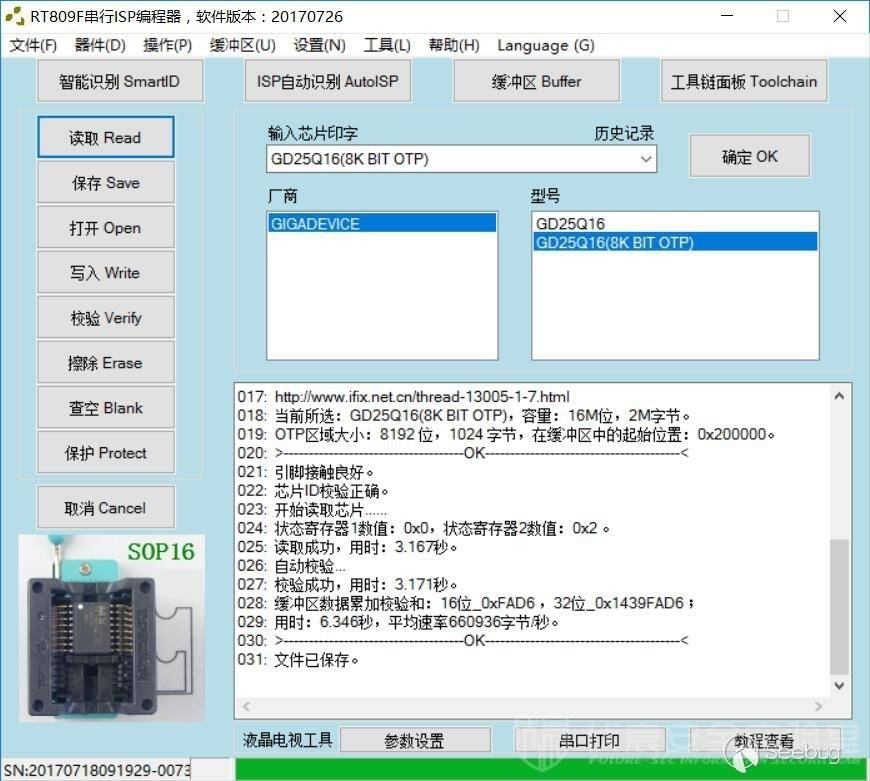

通过印字分析为25芯片，存储大小为2M字节，尝试该型号芯片，成功读取固件。
案例六：读取某网络监控摄像机固件

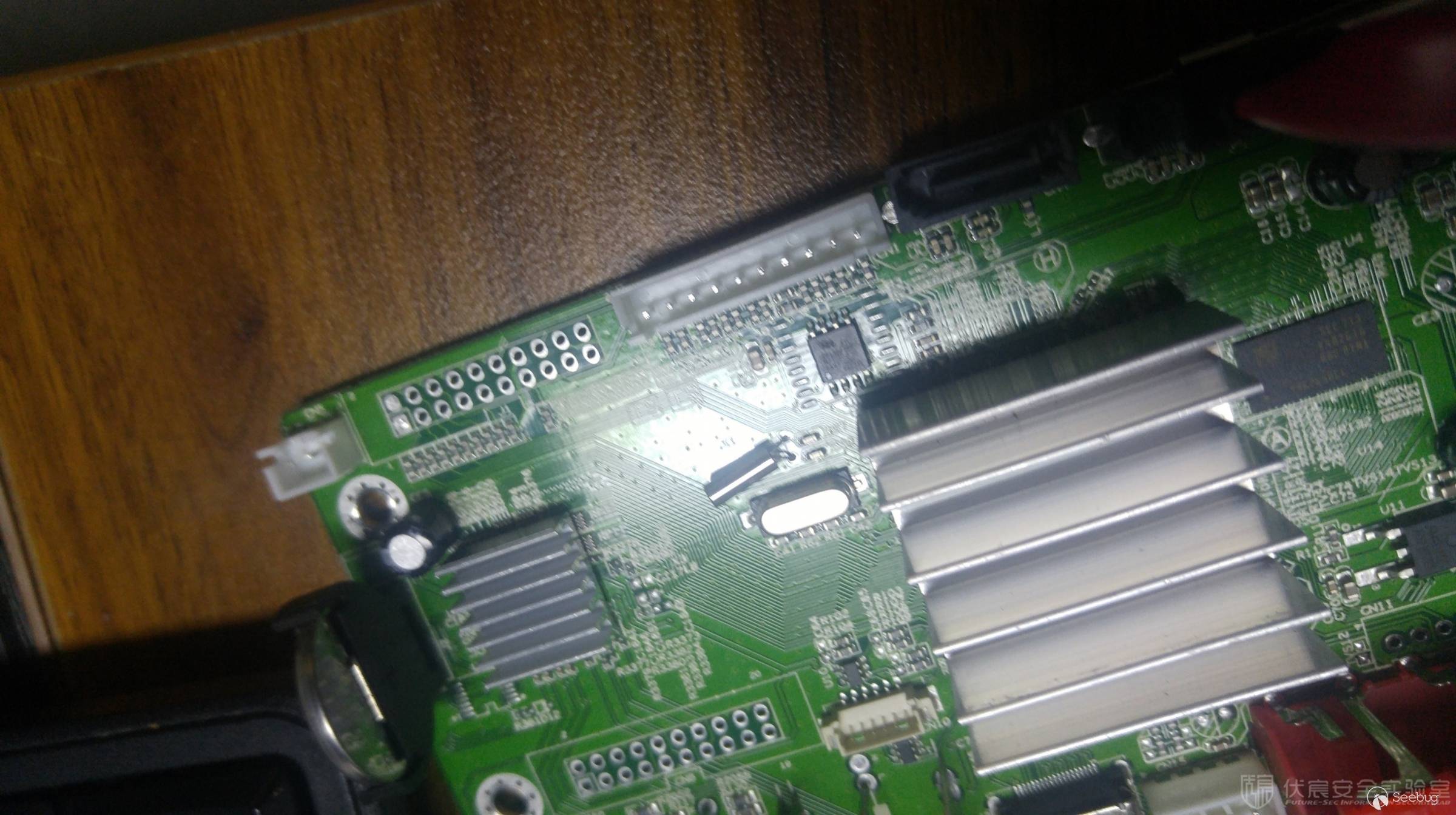

在PCB上找到一块25L128型号的Flash存储芯片。
通过夹具连接编程器。

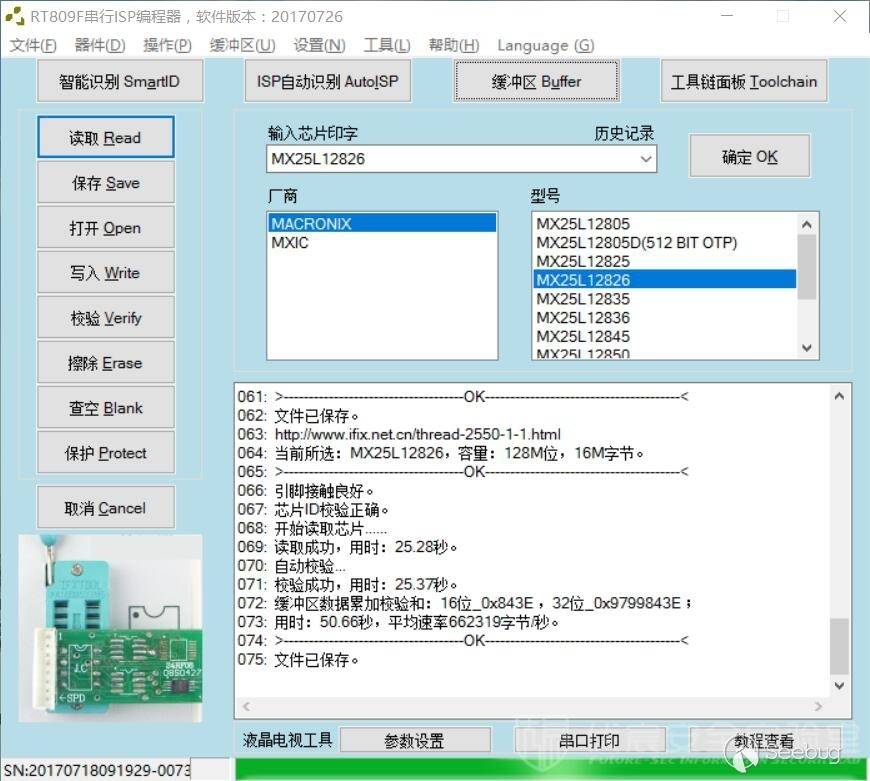

识别到芯片为MX25L128，选择其中一种，成功提取固件。
用binwalk解包固件内容。
拆焊芯片读取固件
对于某些机器，芯片引脚采用点锡丝网焊接在背面，引脚太小或没有暴露出引脚，就需要通过拆焊芯片来读取固件了。
通过热风枪和锡焊配合，很容易从PCB上把芯片拆焊出来，但在拆焊过程中，可能存在芯片因为过热被损坏，PCB上其他元器件被损坏，电路无法接通等风险，需要酌情考虑。
热风枪和锡焊拆焊芯片读取固件

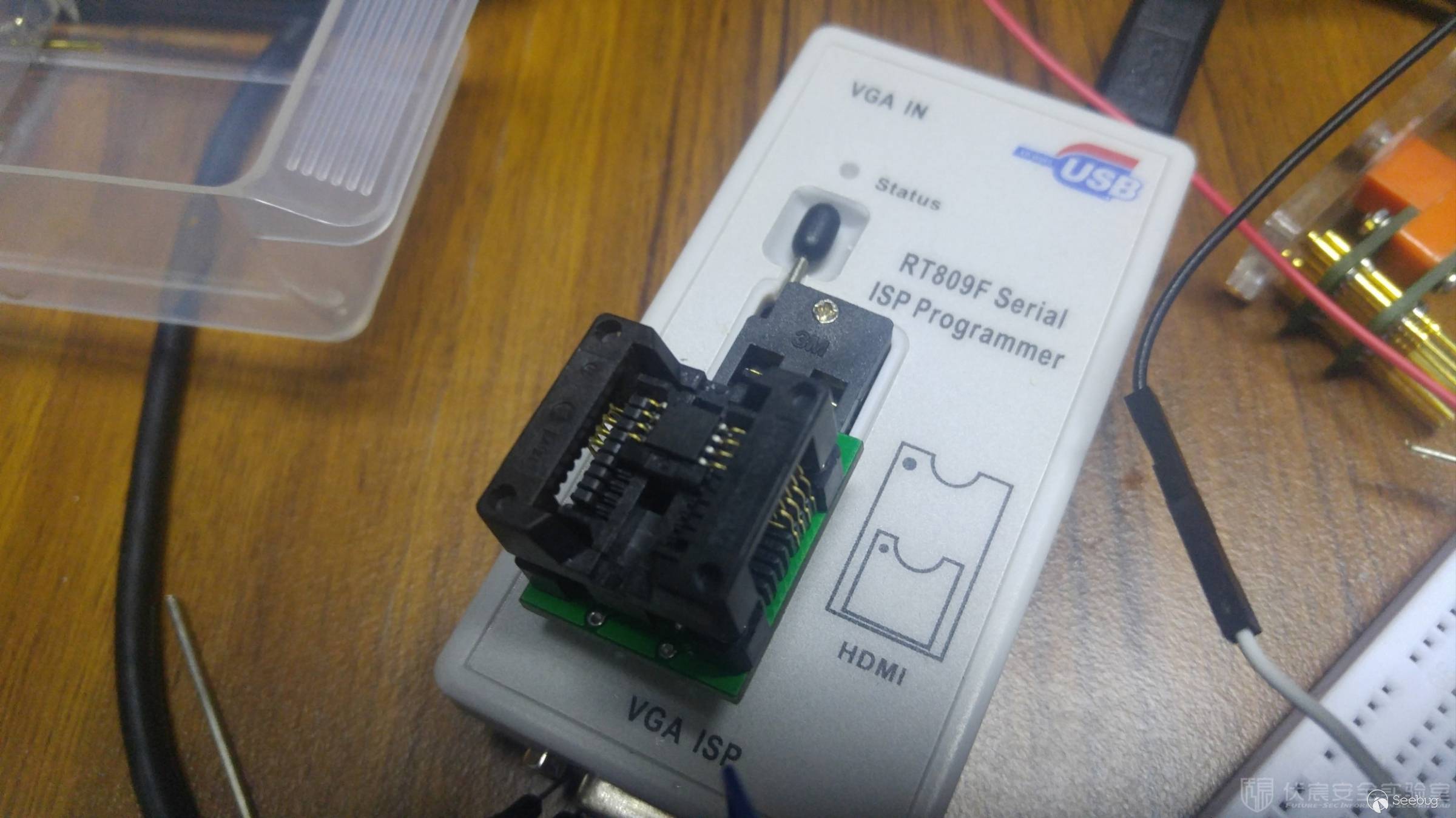

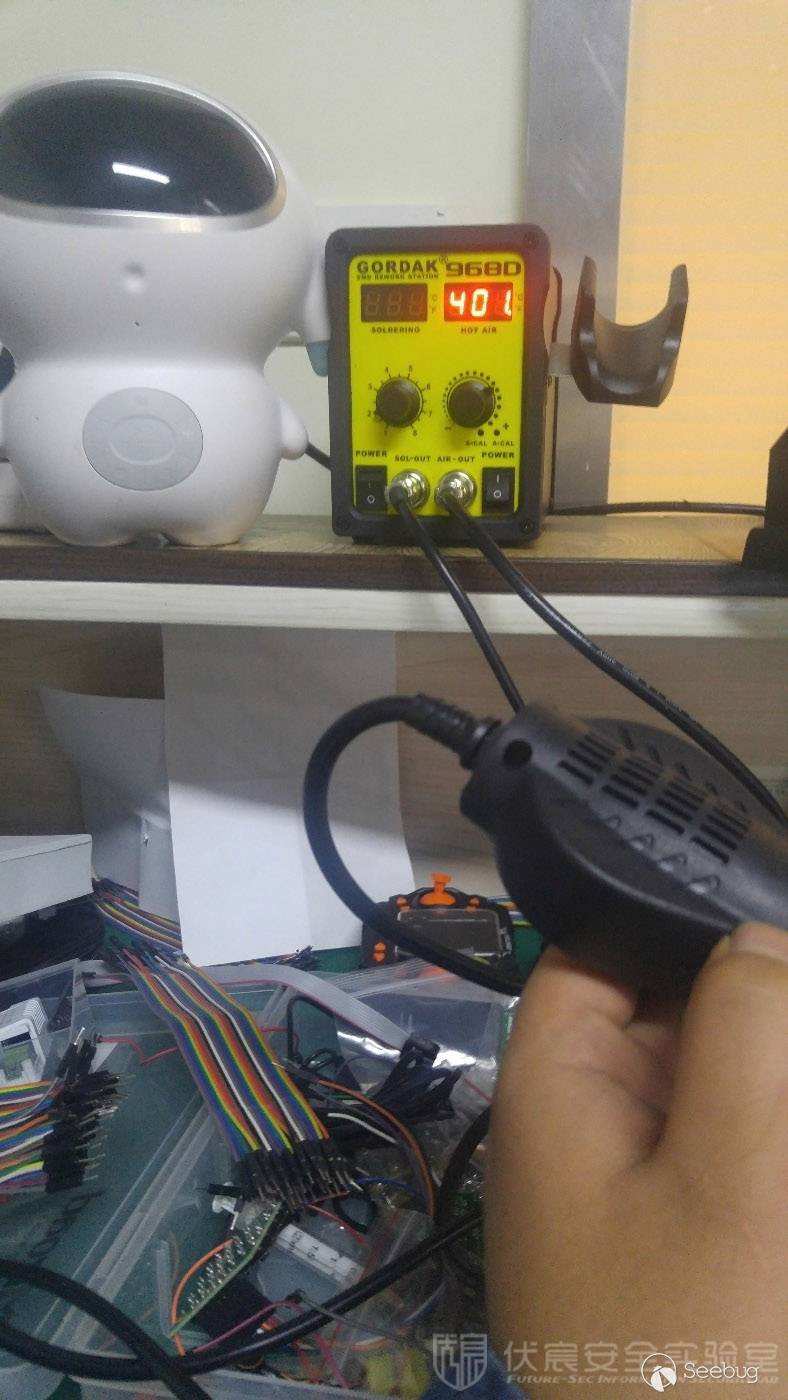

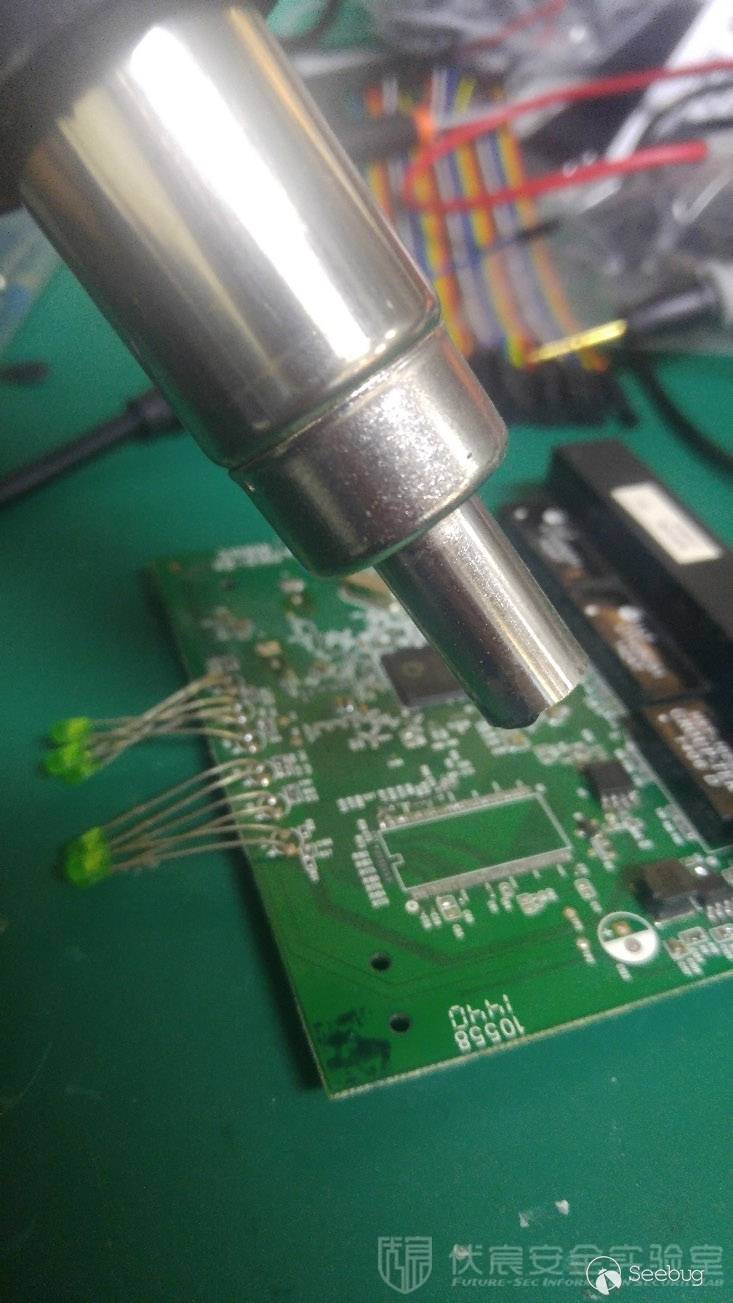

设置热风枪温度为400度，拆焊掉的芯片，通过转接座与编程器连接，同样需要注意芯片的引脚方向。
读取芯片固件并导出。
