各种常见的交换机接口及连接方法介绍

Posted 2020-09-28 Engraver

各种交换机接口及连接方法介绍

1.常用交换机接口

1.1  RJ-45接口

      这种接口就是我们现在最常见的网络设备接口，俗称"水晶头"，专业术语为RJ-45连接器，属于双绞线以太网接口类型。RJ-45插头只能沿固定方向插入，设有一个塑料弹片与RJ-45插槽卡住以防止脱落。

      这种接口在10Base-T以太网、100Base-TX以太网、1000Base-TX以太网中都可以使用，传输介质都是双绞线，不过根据带宽的不同对介质也有不同的要求，特别是1000Base-TX千兆以太网连接时，至少要使用超五类线，要保证稳定高速的话还要使用6类线。

1.2  SC光纤接口

      SC光纤接口在100Base-TX以太网时代就已经得到了应用，因此当时称为100Base-FX(F是光纤单词fiber的缩写)，不过当时由于性能并不比双绞线突出但是成本却较高，因此没有得到普及，现在业界大力推广千兆网络，SC光纤接口则重新受到重视。

      光纤接口类型很多，SC光纤接口主要用于局网交换环境，在一些高性能千兆交换机和路由器上提供了这种接口，它与RJ-45接口看上去很相似，不过SC接口显得更扁些，其明显区别还是里面的触片，如果是8条细的铜触片，则是RJ-45接口，如果是一根铜柱则是SC光纤接口。

1.3  AUI接口

      AUI接口专门用于连接粗同轴电缆，早期的网卡上有这样的接口与集线器、交换机相连组成网络，现在一般用不到了。

      AUI接口是一种"D"型15针接口，之前在令牌环网或总线型网络中使用，可以借助外接的收发转发器(AUI-to-RJ-45)，实现与10Base-T以太网络的连接。

1.4  FDDI接口

      FDDI是目前成熟的LAN技术中传输速率最高的一种，具有定时令牌协议的特性，支持多种拓扑结构，传输媒体为光纤。

      光纤分布式数据接口(FDDI)是由美国国家标准化组织(ANSI)制定的在光缆上发送数字信号的一组协议。FDDI使用双环令牌，传输速率可以达到100Mbps。

      CCDI是FDDI的一种变型，它采用双绞铜缆为传输介质，数据传输速率通常为100Mbps。

      FDDI-2是FDDI的扩展协议，支持语音、视频及数据传输，是FDDI的另一个变种，称为FDDI全双工技术(FFDT)，它采用与FDDI相同的网络结构，但传输速率可以达到200Mbps。

      由于使用光纤作为传输媒体具有容量大、传输距离长、抗干扰能力强等多种优点，常用于城域网、校园环境的主干网、多建筑物网络分布的环境，于是FDDI接口在网络骨干交换机上比较常见，现在随着千兆的普及，一些高端的千兆交换机上也开始使用这种接口。

1.5  Console接口

      这个接口我们知道，它是用来配置交换机的，所以只有网管型交换机才有。而且还要注意，并不是所有网管型交换机都有，那是因为交换机的配置方法有多种，如通过Telnet命令行方式、Web方式、TFTP方式等。虽然理论上来说，交换机的基本配置必须通过Console（控制）端口，但有些品牌的交换机的基本配置在出厂时就已配置好了，不须要进行诸如IP地址、基本用户名之类的基本配置，所以这类网管型交换机就不用提供这个Console接口了，而且就目前来说还占多数。这类交换机通常只需要通过简单的Telnet或Java程序的Web方式进行一些高级配置即可。

      当然也有一些交换机还是提供了Console接口的，但要注意的是，用于交换机配置的Console端口并不是所有交换机都一样，有的采用与Cisco路由器一样的RJ-45类型Console接口，如图所示。

      而有的则采用串口作为Console接口，如图所示。

      从图中可以看出，两台交换机的Console端口不一样，上图中是一个“母”头9孔“D”形接口，而下图是一个“公”头9针“D”型接口，它们俗称为“DB-9”接口，但都是用进行交换机配置的。

2.交换机连接方法

      因为交换机主要作为局域网设备集中连接使用，所以总的来说，在硬件连接方面相对要简单许多，通常只需把相应的传输介质接头插入到相应的交换机接口上即可。下面只简单介绍一下交换机级联的连接方法。

      这是最常用的一种多台交换机连接方式，它通过交换机上的级联口（UpLink）进行连接。需要注意的是交换机不能无限制级联，超过一定数量的交换机进行级联，最终会引起广播风暴，导致网络性能严重下降。级联又分为以下两种：

2.1  使用普通端口级联

      所谓普通端口就是通过交换机的某一个常用端口（如RJ-45端口）进行连接。需要注意的是，这时所用的连接双绞线要用反线，即是说双绞线的两端要跳线（第1-3与2-6线脚对调）。其连接示意如图所示。

      注：关于连接用的双绞线（网线）的直连和交叉的接线细节可以参见我整理的另一篇随笔《网线水晶头的接法和线序》。

2.2  使用Uplink端口级联

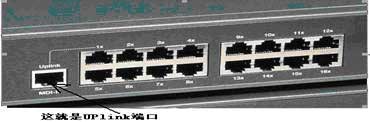

      在所有交换机端口中，都会在旁边包含一个Uplink端口，如图2所示。此端口是专门为上行连接提供的，只需通过直通双绞线将该端口连接至其他交换机上除“Uplink端口”外的任意端口即可（注意，并不是Uplink端口的相互连接）。

      其连接示意如下图所示。

      注：关于连接用的双绞线（网线）的直连和交叉的接线细节可以参见我整理的另一篇随笔《网线水晶头的接法和线序》。



——资料来源于http://www.webkaka.com/info/archives/knowledge/2010/08/30452/
