参考技术A 安装好后设置网络,本示例中我们用到 vmware 两种网络, 桥接模式、仅主机模式。 关于网络可参考: http://note.youdao.com/noteshare?id=f06c10a667b1c95b7ee112dcc587995a&sub=82B3D53398F0496B804B69FBE6F72F5C
(1). 添加 WMent0 桥接模式用来给软路由 wan 口提供网络, 桥接到入户无线路由tp-link
(2). 添加 WMent2 仅主机模式只是在虚拟机中创建一块网卡而已,如果紧紧是互相访问这已经足够了,但是爱快软路由只能lan口才能访问管理页面,所以在物理机创建的网卡。

(3). 设置 windows 仅主机模式网卡ip 10.5.7.10

菜单栏: file> New Virtual Machine , 打开对话框后选择 Typical ->next , 选择 I will install the operating system later 意思是安装操作系统在打开虚拟机之后根据iso安装(这个地方容易采坑),然后点next 后选择 centos7-64 系统然后根据实际情况选择资源即可,
(1). 编辑虚拟机硬件信息删除一些无用的设备类似USB等等
(2). 将光驱连接到CentOS-7-x86_64-DVD-2009.iso目录
(3). 网卡选择仅主机模式 WMent2
设置好后运行虚拟机就可以安装centos了安装的时候选择语言、时区。安装完成后,

ens32是网卡名字

保存退出后重启网络:systemctl restart network

和上边安装centos 操作系统类似,这里只讲不同点, vmware 安装系统选择 ubuntu 64-bit
(1). 将光驱连接到 iKuai8_x64_3.6.3_Build202204071133.iso 目录
(2). 添加两块网卡:一块选择WMent0(桥接)、另一块选择WMent2(仅机模式)

开机启动虚拟机,按照安装提示将路由器软件安装到磁盘。

(1). 设置路由器网卡绑定

右键虚拟机设置里可以查看网卡mac地址,根据网卡mac地址找到桥接网卡,设置成wan1 , 找到仅主机模式网卡设置成 lan1

(2) 设置路由器lan口网络
在控制台主界面选择 2、 设置WAN\LAN地址

(3) 设置路由器wan口网络ip

(1). 出去的ip包:ip 协议头,目的地址:10.6.7.11 ,原地址是 192.168.1.0/24 (这个网段的其中一个) , 第一步根据物理机A网关的配置,找到入户无线路由:tp-link,然后第二跳转到虚拟路由器B,才可以找到虚拟机B。
(2). 回来的ip包:ip 协议头,目的地址:192.168.1.0/24 (这个网段的其中一个), 原地址是 10.6.7.11, 第一步根据虚拟机B网关的配置,到虚拟路由器B,然后第二跳到入户无线路由:tp-link,才可以找到物理机A。

(1) .出去的ip包:入户路由: tp-link, 它根本不认识 10.6.7.11 那么一定不可以通信。
(2). 假设1解决了,回来的ip包:因为虚拟路由器B默认路由方式是NAT方式,即 wan1 入口 lan1出口,和 lan1入口 wan1出口,都会原地址nat。所以数据包wan1进来的时候原地址换成了 wan1 的 ip, 出去的时候目标地址自然是 wan1 的 ip,所以一定不可以通信。

(1). 出去的ip包问题: 入户路由: tp-link 直接添加静态路由表就行。 但是 tp-link 没这个功能(跟厂商有关),怎么办? 好在物理机A和虚拟路由器B的wan口是在同一个网段(192.168.1.0/24) 且有共同的网关192.168.1.1,所以在物理机A上配置静态路由:

原理(局域网内靠吼):例如 ping 10.6.7.11 , 第一步物理机A向路由器,通过arp协议广播找192.168.1.181网关,如果找到了那么将ip包(原地址:物理机A ip, 目标地址 10.6.7.11)发给192.168.1.181网关,虚拟路由B自然可以找到lan口的ip了。

(2). 回来的包问题: 可以修改虚拟路由器A的默认路由NAT类型改为"路由模式",具体NAT和路由模式的区别,可以参考: https://www.ikuai8.com/zhic/cjwt/xs/nat.html

基于以上的步骤,大家可能觉得,让虚拟机之间互通就比较简单了,配置一个静态路由就行了, 是的没错,关键是在哪里配置,在虚拟机A上配置? route add -net 10.6.7.0/24 gw 192.168.1.181 dev eth0 错 ---因为 "添加静态路由网关和主机必须在同一个网段" 。 我们可以在虚拟路由上添加静态路由规则。

VMWare虚拟机:三台虚拟机互通且连网

虚拟机:三台虚拟机互通且连网

目录

一、虚拟机

  1. 相关软件
  2. 虚拟机安装
  3. Linux系统安装
    1) 使用三个Linux虚拟机
  4. 多台虚拟机互通且上网
    1) 多台配置注意事项
    2) 虚拟机软件的配置
    3) Windwos 的配置
    4) Linux的配置
    5) 防火墙
    6) 多台虚拟机互通结果

二、 Linux系统设置

  1. 注意事项
  2. 修改localhost方法
  3. Windows&Linux域名解析
  4. ssh免密登陆的配置方法两种:
  5. 用户权限
  6. Linux批量关机和重启
  7. 所有节点安装Java
  8. 所有节点配置NTP服务

一、虚拟机

1.相关软件

CENTOS:
http://www.centoscn.com/CentosSoft/iso/2013/1205/2196.html

2.虚拟机安装

虚拟机下载:
http://blog.csdn.net/silentwolfyh/article/details/50936377

注册码
JV0GK-8C3EM-5ZD21-U89NM-03K0L
5G47N-48H13-VZX61-728Q2-93TJX
5F4JV-A804M-4Z421-0V1N2-33EMY
0V6UY-4Z29L-8ZNQ1-R80QK-ACWL6
MZ2RU-D1K50-PZAX9-UK176-82Q7H
4A25F-4010Q-5ZQJ9-21CNH-AATJH

3.Linux系统安装

VMware安装CentOS 图文教程:[1]VMware 设置_百度经验
http://jingyan.baidu.com/article/e75aca85bbef20142fdac655.html
VMware安装CentOS 图文教程:[2]设置CentOS_百度经验
http://jingyan.baidu.com/article/3a2f7c2e43727f26aed6115a.html
VMware安装CentOS 图文教程:[3]安装centos
http://jingyan.baidu.com/article/915fc414dec2da51384b205c.html

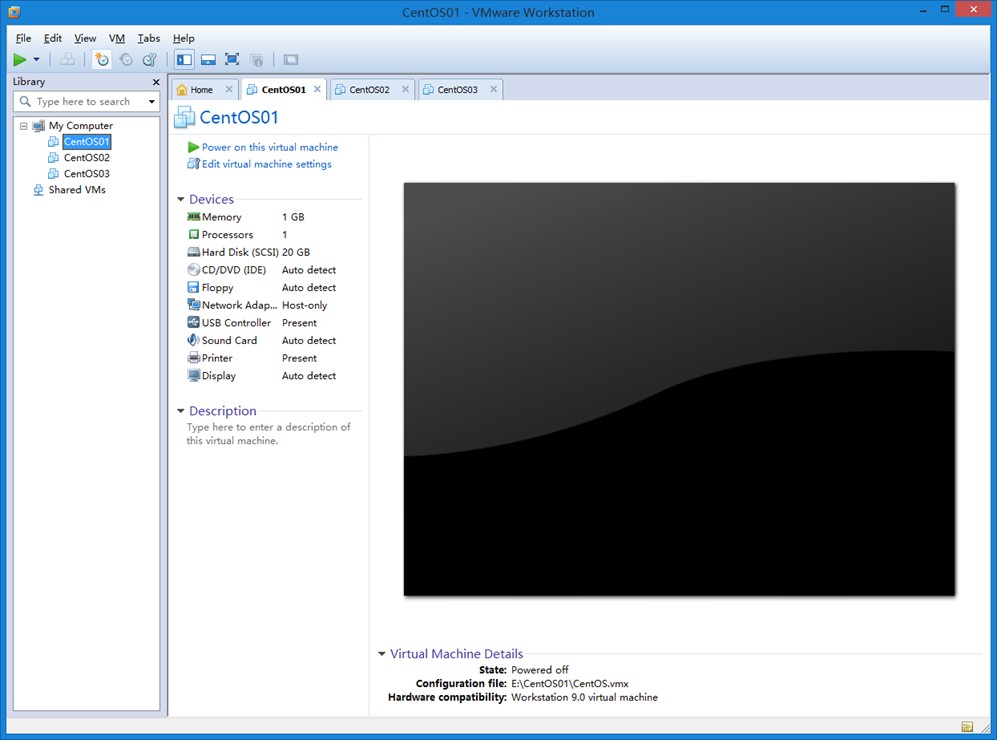

1)使用三个Linux虚拟机

技术分享图片

4.多台虚拟机互通且上网

1)多台配置注意事项

问题:
技术分享图片

mac : 00:0C:29:10:24:0F centos6.7

mac : 00:0C:29:58:34:B1 CENTOS6.5

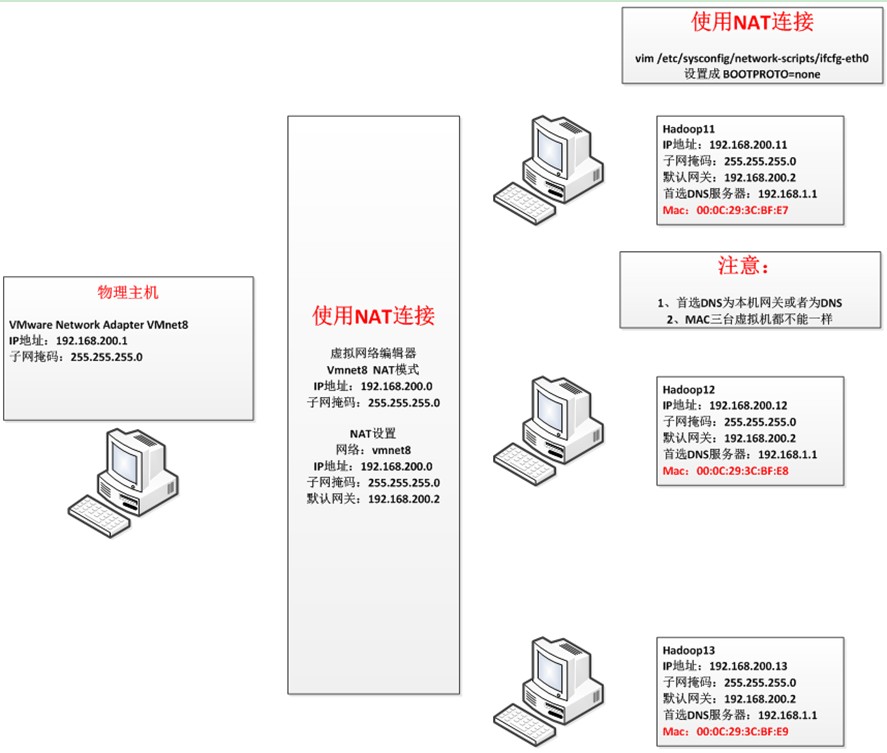

备注:这张图片是最核心的部分,博文的浓缩,一定要看懂

技术分享图片

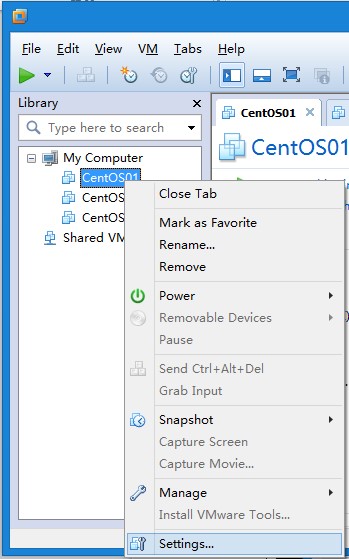

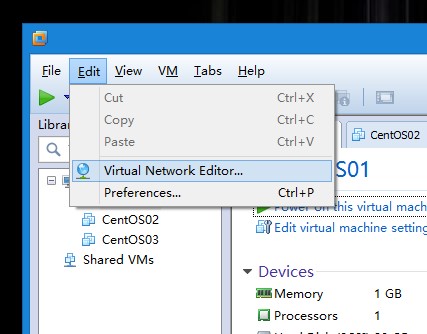

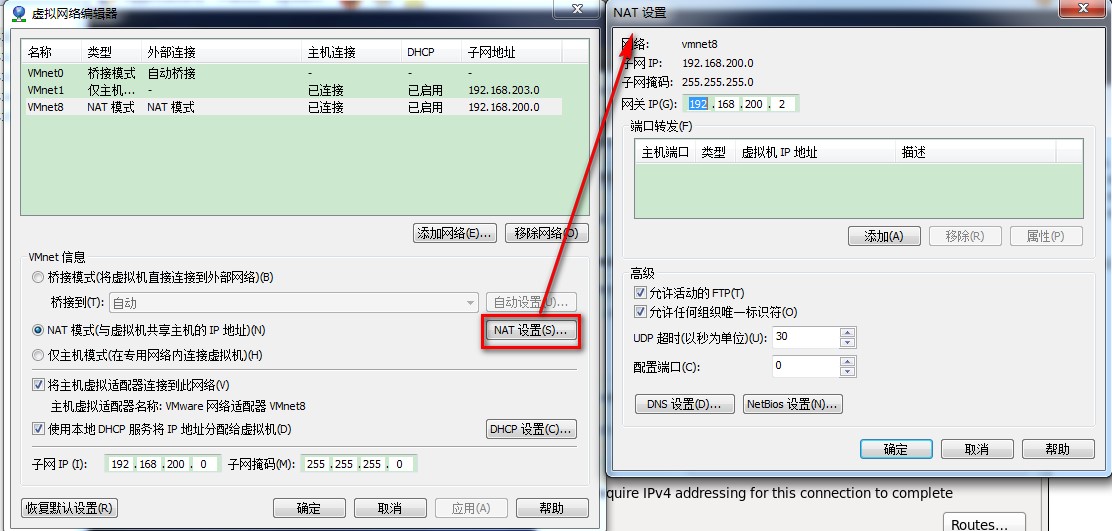

2)虚拟机软件的配置

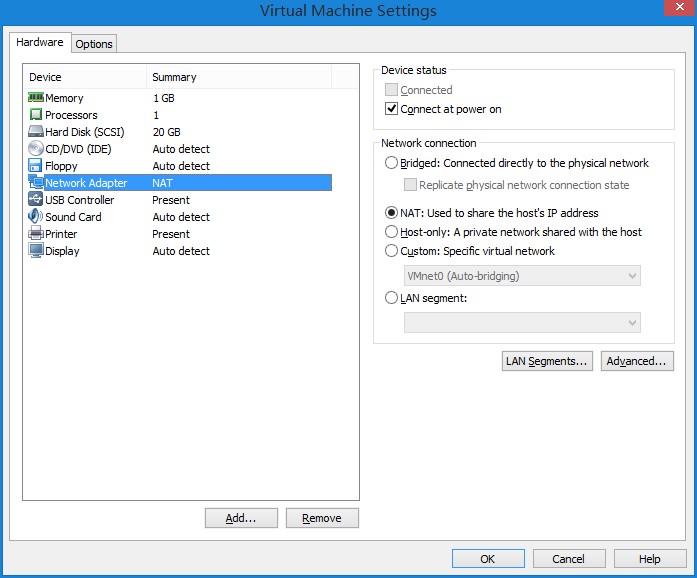

每台机器提前为NAT连接
技术分享图片
技术分享图片
技术分享图片
技术分享图片

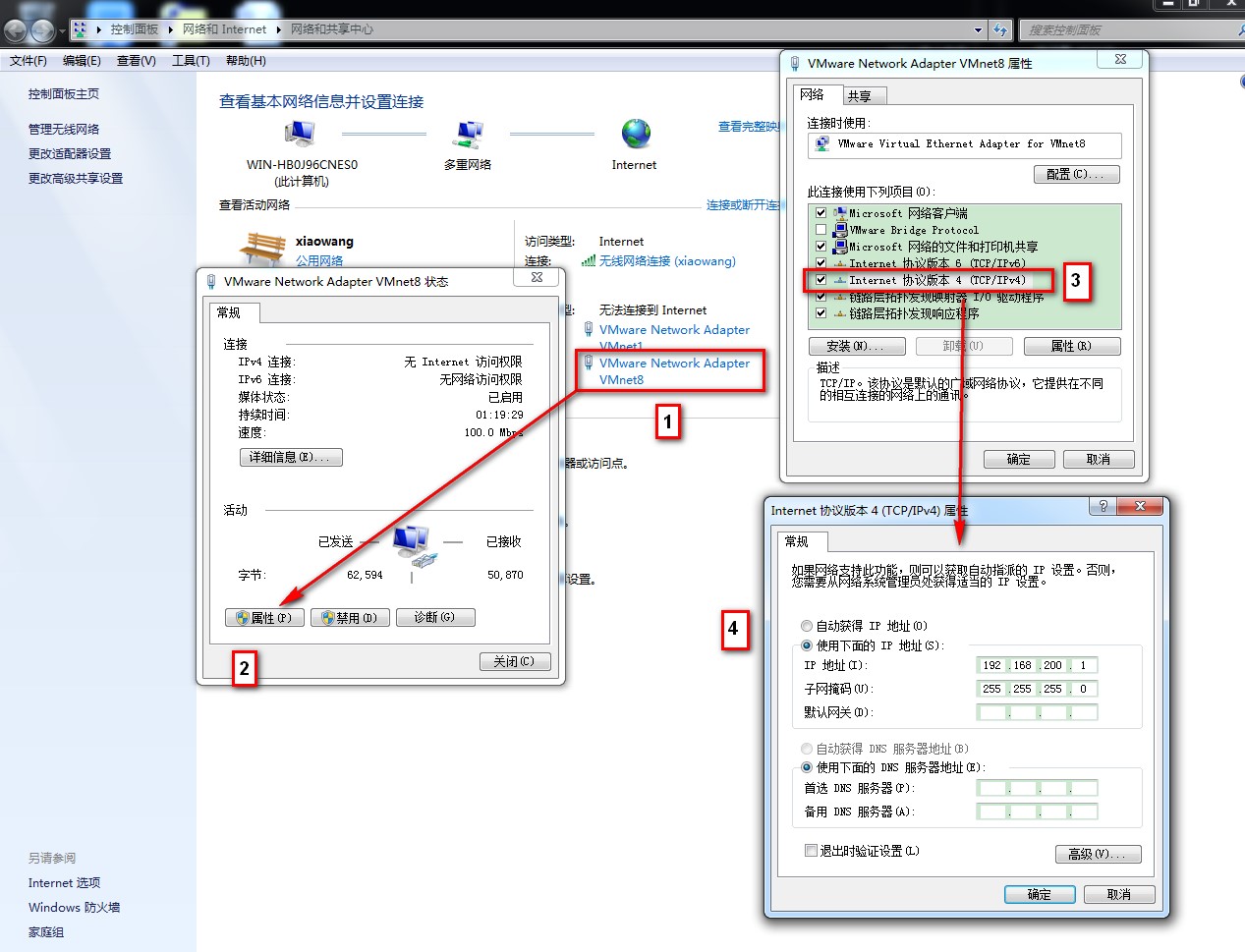

3)Windwos 的配置

技术分享图片

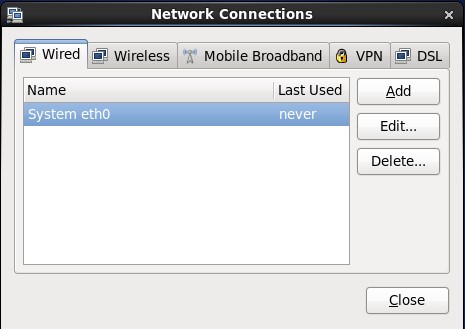

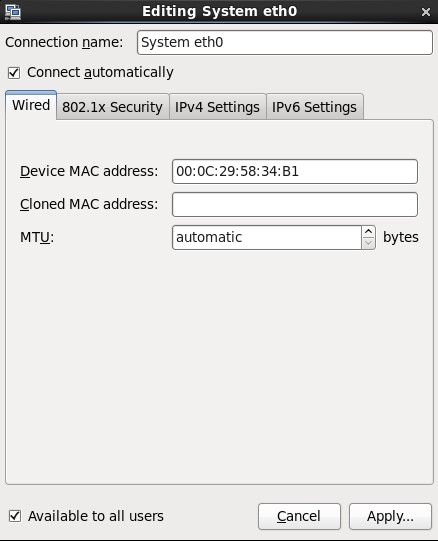

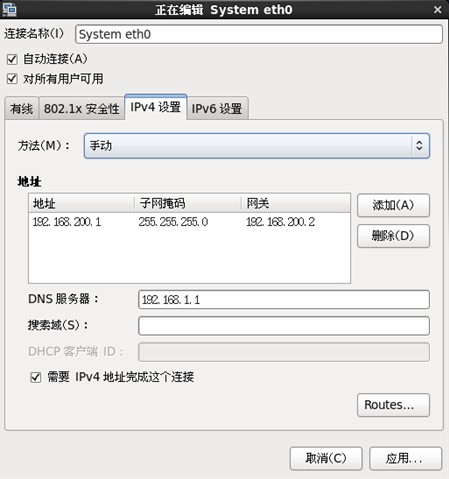

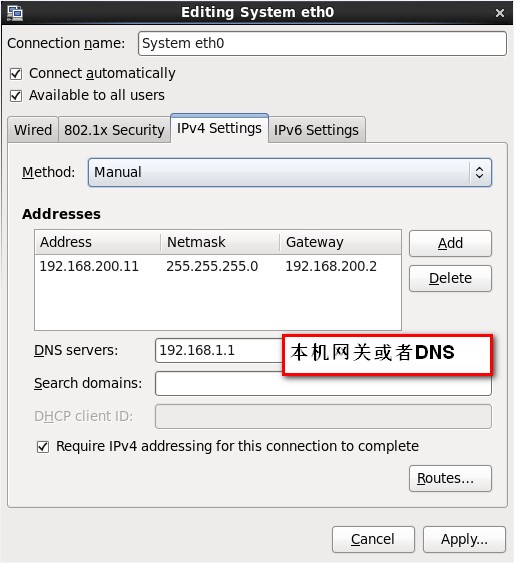

4)Linux的配置

第一次用I move 简单一些。

如果I move则这台机器网卡(物理地址)只有一个。
如果I cope则这台机器网卡(物理地址)还有则需要重新改,比较麻烦。

技术分享图片
技术分享图片
技术分享图片
技术分享图片

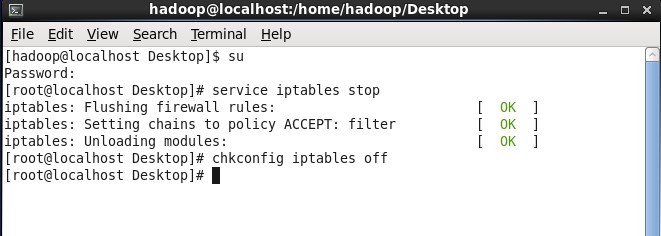

5)防火墙

1)重启后生效
开启:chkconfig iptables on
关闭:chkconfig iptables off

2) 即时生效,重启后失效
开启: service iptables start
关闭:service iptables stop
技术分享图片

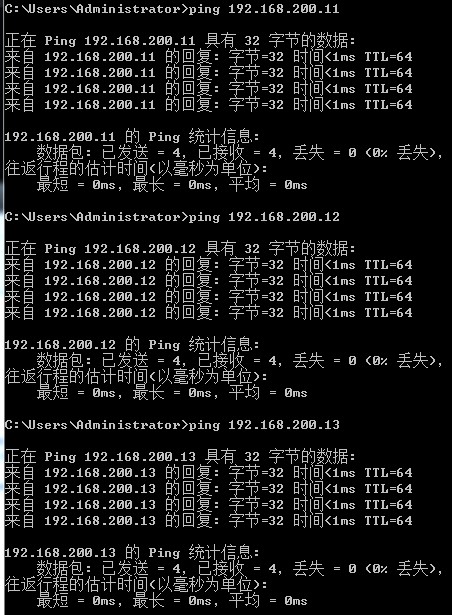

6)多台虚拟机互通结果

技术分享图片

二、Linux系统设置

1.注意事项

全部用root权限登录

2.修改localhost方法

方法一:暂时修改机器名:hostname

 用hostname命令可以临时修改机器名,但机器重新启动之后就会恢复原来的值。

 #hostname   //查看机器名

 #hostname -i  //查看本机器名对应的ip地址
  • 1
  • 2
  • 3
  • 4
  • 5

方法二:永久性修改机器名:修改系统配置文件

修改/etc/sysconfig/network   //修改这个系统配置文件,才能有效改变机器名

/etc/hosts    //hostname命令读这个配置文件

 直接修改/etc/hosts文件,系统本身用到主机名的地方不会变化,所以
 /etc/hosts 是网络中用的,/etc/sysconfig/network是本机起作用
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6

重启电脑
技术分享图片
IP不一样,网关一样,DNS一样

3.Windows&Linux域名解析

Windows 的域名解析

C:WindowsSystem32driversetchosts 192.168.2.11 hadoop11

192.168.200.11 hadoop11
192.168.200.12 hadoop12
192.168.200.13 hadoop13

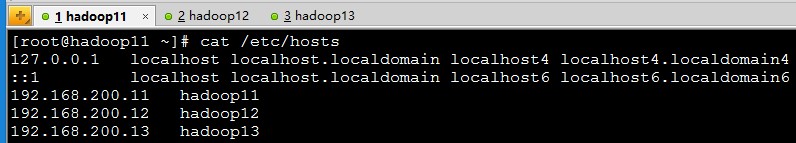

Linux的域名解析
vi /etc/hosts
技术分享图片

4.ssh免密登陆的配置方法两种:

1、ssh-keygen -t rsa在客户端生成密钥对
把公钥拷贝给要登录的目标主机,
目标主机上将这个公钥加入到授权列表 cat id_rsa.pub >>authorized_keys
目标主机还要将这个授权列表文件权限修改为600 chmod 600 authorized_keys
在用户目录下面实行五步:
rm -rf .ssh/
ssh-keygen -t rsa
cat .ssh/id_rsa.pub >> .ssh/authorized_keys
chmod 700 .ssh
chmod 600 .ssh/authorized_keys

2、只需要在客户端上操作就可以
ssh-keygen -t rsa在客户端生成密钥对
ssh-copy-id B主机
ssh-keygen -t rsa
ssh-copy-id yun-11

5.用户权限

vi /etc/sudoers
技术分享图片

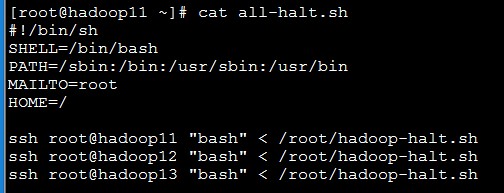

6.Linux批量关机和重启

ssh root@hadoop11 "bash" </root/hadoop-halt.sh
ssh root@hadoop12 "bash" </root/hadoop-halt.sh
ssh root@hadoop13 "bash" </root/hadoop-halt.sh
  • 1
  • 2
  • 3

技术分享图片


技术分享图片

7.所有节点安装Java

jdk-8u65-linux-x64.tar.gz

查看Java版本:java -version
查询java信息:rpm -qa | grep gcj
卸载默认java :rpm -e –nodeps java-1.5.0-gcj-1.5.0.0-29.1.el6.x86_64

tar zxvfjdk-8u65-linux-x64.tar.gz

vi /etc/profile
export JAVA_HOME=/usr/app/jdk1.8
export PATH=.:JAVAHOME/bin:/user/local/sbt/bin:

PATH

8.所有节点配置NTP服务

集群中所有主机必须保持时间同步,如果时间相差较大会引起各种问题。 具体思路如下:

master节点作为ntp服务器与外界对时中心同步时间,随后对所有datanode节点提供时间同步服务。

所有datanode节点以master节点为基础同步时间。

所有节点安装相关组件: yum install ntp 。完成后,配置开机启动:chkconfig ntpd on ,检查是否设置成功: chkconfig –list ntpd 其中2-5为on状态就代表成功。

1)主节点配置[ ntp相关资料在最下面,.详细说明下]

在配置之前,先使用ntpdate手动同步一下时间,免得本机与对时中心时间差距太大,使得ntpd不能正常同步。这里选用127.127.1.0作为对时中心,ntpdate -u 127.127.1.0 。
ntp服务只有一个配置文件[ NTP配置文档只有一个 /etc/ntp.conf,看看我的ntp.conf ],配置好了就OK。 这里只给出有用的配置,不需要的配置都用#注掉,这里就不在给出:

driftfile /var/lib/ntp/drift
restrict 127.0.0.1
restrict -6 ::1
restrict default nomodify notrap
server 127.127.1.0 prefer
includefile /etc/ntp/crypto/pw
keys /etc/ntp/keys
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7

配置文件完成,保存退出,启动服务,执行如下命令: service ntpd start
检查是否成功,用ntpstat命令查看同步状态,出现以下状态代表启动成功:


synchronised to NTP server () at stratum 2time correct to within 74 mspolling server every 128 s

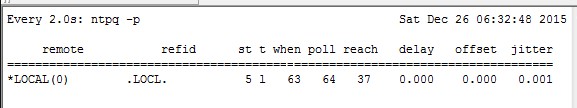

watch ntpq -p
技术分享图片

如果出现异常请等待几分钟,一般等待5-10分钟才能同步。


2)配置ntp客户端(所有datanode节点)

driftfile /var/lib/ntp/drift
restrict127.0.0.1
restrict -6 ::1
restrictdefaultkodnomodifynotrapnopeernoquery
restrict -6defaultkodnomodifynotrapnopeernoquery
#这里是主节点的主机名或者ip
server cdh1
includefile /etc/ntp/crypto/pw
keys /etc/ntp/keys
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10

ok保存退出,请求服务器前,请先使用ntpdate手动同步一下时间:ntpdate -u n1 (主节点ntp服务器)

这里可能出现同步失败的情况,请不要着急,一般是本地的ntp服务器还没有正常启动,一般需要等待5-10分钟才可以正常同步。启动服务: service ntpd start

因为是连接内网,这次启动等待的时间会比master节点快一些,但是也需要耐心等待一会儿。
