一、前言

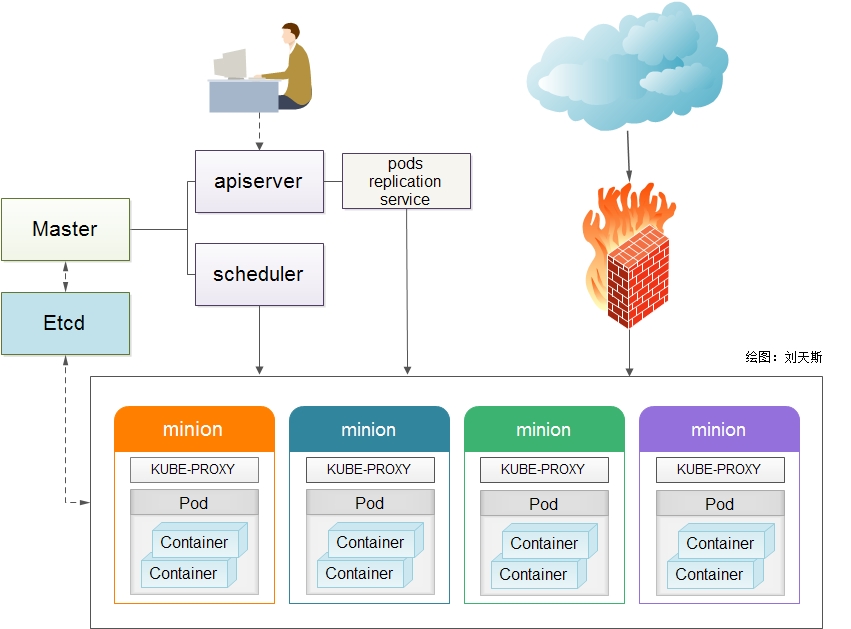

        Kubernetes 是Google开源的容器集群管理系统，基于Docker构建一个容器的调度服务，提供资源调度、均衡容灾、服务注册、动态扩缩容等功能套件，目前最新版本为0.6.2。本文介绍如何基于Centos7.0构建Kubernetes平台，在正式介绍之前，大家有必要先理解Kubernetes几个核心概念及其承担的功能。以下为Kubernetes的架构设计图：

1. Pods
        在Kubernetes系统中，调度的最小颗粒不是单纯的容器，而是抽象成一个Pod，Pod是一个可以被创建、销毁、调度、管理的最小的部署单元。比如一个或一组容器。
2. Replication Controllers
        Replication Controller是Kubernetes系统中最有用的功能，实现复制多个Pod副本，往往一个应用需要多个Pod来支撑，并且可以保证其复制的副本数，即使副本所调度分配的主宿机出现异常，通过Replication Controller可以保证在其它主宿机启用同等数量的Pod。Replication Controller可以通过repcon模板来创建多个Pod副本，同样也可以直接复制已存在Pod，需要通过Label selector来关联。
3、Services
        Services是Kubernetes最外围的单元，通过虚拟一个访问IP及服务端口，可以访问我们定义好的Pod资源，目前的版本是通过iptables的nat转发来实现，转发的目标端口为Kube_proxy生成的随机端口，目前只提供GOOGLE云上的访问调度，如GCE。如果与我们自建的平台进行整合？请关注下篇《kubernetes与HECD架构的整合》文章。
4、Labels
        Labels是用于区分Pod、Service、Replication Controller的key/value键值对，仅使用在Pod、Service、 Replication Controller之间的关系识别，但对这些单元本身进行操作时得使用name标签。
5、Proxy
        Proxy不但解决了同一主宿机相同服务端口冲突的问题，还提供了Service转发服务端口对外提供服务的能力，Proxy后端使用了随机、轮循负载均衡算法。

        说说个人一点看法，目前Kubernetes 保持一周一小版本、一个月一大版本的节奏，迭代速度极快，同时也带来了不同版本操作方法的差异，另外官网文档更新速度相对滞后及欠缺，给初学者带来一定挑战。在上游接入层官方侧重点还放在GCE（Google Compute Engine）的对接优化，针对个人私有云还未推出一套可行的接入解决方案。在v0.5版本中才引用service代理转发的机制，且是通过iptables来实现，在高并发下性能令人担忧。但作者依然看好Kubernetes未来的发展，至少目前还未看到另外一个成体系、具备良好生态圈的平台，相信在V1.0时就会具备生产环境的服务支撑能力。

一、环境部署
1、平台版本说明
    1）Centos7.0 OS
    2）Kubernetes V0.6.2
    3）etcd version 0.4.6
    4）Docker version 1.3.2

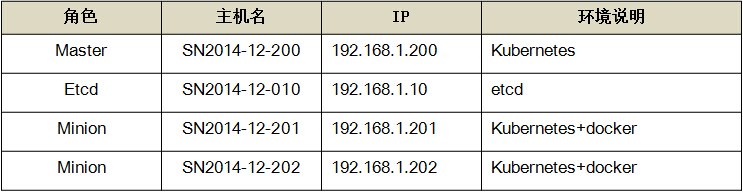

2、平台环境说明

3、环境安装
    1）系统初始化工作（所有主机）
    系统安装-选择[最小化安装]

引用

    # yum -y install wget ntpdate bind-utils
    # wget http://mirror.centos.org/centos/7/extras/x86_64/Packages/epel-release-7-2.noarch.rpm
    # yum update

    CentOS 7.0默认使用的是firewall作为防火墙，这里改为iptables防火墙（熟悉度更高，非必须）。
    1.1、关闭firewall：

引用

    # systemctl stop firewalld.service #停止firewall
    # systemctl disable firewalld.service #禁止firewall开机启动

1.2、安装iptables防火墙

引用

    # yum install iptables-services #安装
    # systemctl start iptables.service #最后重启防火墙使配置生效
    # systemctl enable iptables.service #设置防火墙开机启动

2）安装Etcd（192.168.1.10主机）

引用

    # mkdir -p /home/install && cd /home/install
    # wget https://github.com/coreos/etcd/releases/download/v0.4.6/etcd-v0.4.6-linux-amd64.tar.gz
    # tar -zxvf etcd-v0.4.6-linux-amd64.tar.gz
    # cd etcd-v0.4.6-linux-amd64
    # cp etcd* /bin/
    # /bin/etcd -version
    etcd version 0.4.6

启动服务etcd服务，如有提供第三方管理需求，另需在启动参数中添加“-cors=‘*‘”参数。

引用

    # mkdir /data/etcd
    # /bin/etcd -name etcdserver -peer-addr 192.168.1.10:7001 -addr 192.168.1.10:4001 -data-dir /data/etcd -peer-bind-addr 0.0.0.0:7001 -bind-addr 0.0.0.0:4001 &

配置etcd服务防火墙，其中4001为服务端口，7001为集群数据交互端口。

引用

    # iptables -I INPUT -s 192.168.1.0/24 -p tcp --dport 4001 -j ACCEPT
    # iptables -I INPUT -s 192.168.1.0/24 -p tcp --dport 7001 -j ACCEPT

    3）安装Kubernetes（涉及所有Master、Minion主机）
    通过yum源方式安装，默认将安装etcd, docker, and cadvisor相关包。

引用

    # curl https://copr.fedoraproject.org/coprs/eparis/kubernetes-epel-7/repo/epel-7/eparis-kubernetes-epel-7-epel-7.repo -o /etc/yum.repos.d/eparis-kubernetes-epel-7-epel-7.repo
    #yum -y install kubernetes

升级至v0.6.2，覆盖bin文件即可，方法如下：

引用

    # mkdir -p /home/install && cd /home/install
    # wget https://github.com/GoogleCloudPlatform/kubernetes/releases/download/v0.6.2/kubernetes.tar.gz
    # tar -zxvf kubernetes.tar.gz
    # tar -zxvf kubernetes/server/kubernetes-server-linux-amd64.tar.gz
    # cp kubernetes/server/bin/kube* /usr/bin

校验安装结果，出版以下信息说明安装正常。

引用

    [[email protected] bin]# /usr/bin/kubectl version
    Client Version: version.Info{Major:"0", Minor:"6+", GitVersion:"v0.6.2", GitCommit:"729fde276613eedcd99ecf5b93f095b8deb64eb4", GitTreeState:"clean"}
    Server Version: &version.Info{Major:"0", Minor:"6+", GitVersion:"v0.6.2", GitCommit:"729fde276613eedcd99ecf5b93f095b8deb64eb4", GitTreeState:"clean"}

4）Kubernetes配置（仅Master主机）
master运行三个组件,包括apiserver、scheduler、controller-manager，相关配置项也只涉及这三块。
4.1、【/etc/kubernetes/config】

view plain print ?

# Comma seperated list of nodes in the etcd cluster
KUBE_ETCD_SERVERS="--etcd_servers=http://192.168.1.10:4001"
# logging to stderr means we get it in the systemd journal
KUBE_LOGTOSTDERR="--logtostderr=true"
# journal message level, 0 is debug
KUBE_LOG_LEVEL="--v=0"
# Should this cluster be allowed to run privleged docker containers
KUBE_ALLOW_PRIV="--allow_privileged=false"

4.2、【/etc/kubernetes/apiserver】

view plain print ?

# The address on the local server to listen to.
KUBE_API_ADDRESS="--address=0.0.0.0"
# The port on the local server to listen on.
KUBE_API_PORT="--port=8080"
# How the replication controller and scheduler find the kube-apiserver
KUBE_MASTER="--master=192.168.1.200:8080"
# Port minions listen on
KUBELET_PORT="--kubelet_port=10250"
# Address range to use for services
KUBE_SERVICE_ADDRESSES="--portal_net=10.254.0.0/16"
# Add you own!
KUBE_API_ARGS=""

4.3、【/etc/kubernetes/controller-manager】

view plain print ?

# Comma seperated list of minions
KUBELET_ADDRESSES="--machines= 192.168.1.201,192.168.1.202"
# Add you own!
KUBE_CONTROLLER_MANAGER_ARGS=""

4.4、【/etc/kubernetes/scheduler】

view plain print ?

# Add your own!
KUBE_SCHEDULER_ARGS=""

启动master侧相关服务

引用

    # systemctl daemon-reload
    # systemctl start kube-apiserver.service kube-controller-manager.service kube-scheduler.service
    # systemctl enable kube-apiserver.service kube-controller-manager.service kube-scheduler.service

    5）Kubernetes配置（仅minion主机）
        minion运行两个组件,包括kubelet、proxy，相关配置项也只涉及这两块。
    Docker启动脚本更新
    # vi /etc/sysconfig/docker
    添加：-H tcp://0.0.0.0:2375，最终配置如下，以便以后提供远程API维护。
    OPTIONS=--selinux-enabled -H tcp://0.0.0.0:2375 -H fd://

    修改minion防火墙配置，通常master找不到minion主机多半是由于端口没有连通。
    iptables -I INPUT -s 192.168.1.200 -p tcp --dport 10250 -j ACCEPT

    修改kubernetes minion端配置，以192.168.1.201主机为例，其它minion主机同理。
5.1、【/etc/kubernetes/config】

view plain print ?

# Comma seperated list of nodes in the etcd cluster
KUBE_ETCD_SERVERS="--etcd_servers=http://192.168.1.10:4001"
# logging to stderr means we get it in the systemd journal
KUBE_LOGTOSTDERR="--logtostderr=true"
# journal message level, 0 is debug
KUBE_LOG_LEVEL="--v=0"
# Should this cluster be allowed to run privleged docker containers
KUBE_ALLOW_PRIV="--allow_privileged=false"

5.2、【/etc/kubernetes/kubelet】

view plain print ?

###
# kubernetes kubelet (minion) config
# The address for the info server to serve on (set to 0.0.0.0 or "" for all interfaces)
KUBELET_ADDRESS="--address=0.0.0.0"
# The port for the info server to serve on
KUBELET_PORT="--port=10250"
# You may leave this blank to use the actual hostname
KUBELET_HOSTNAME="--hostname_override=192.168.1.201"
# Add your own!
KUBELET_ARGS=""

5.3、【/etc/kubernetes/proxy】

view plain print ?

KUBE_PROXY_ARGS=""

启动kubernetes服务

引用

# systemctl daemon-reload
# systemctl enable docker.service kubelet.service kube-proxy.service
# systemctl start docker.service kubelet.service kube-proxy.service

3、校验安装(在master主机操作，或可访问master主机8080端口的client api主机)
1) kubernetes常用命令

引用

# kubectl get minions    #查查看minion主机
# kubectl get pods    #查看pods清单
# kubectl get services 或 kubectl get services -o json    #查看service清单
# kubectl get replicationControllers    #查看replicationControllers清单
# for i in `kubectl get pod|tail -n +2|awk ‘{print $1}‘`; do kubectl delete pod $i; done    #删除所有pods

或者通过Server api for REST方式（推荐，及时性更高）：

引用

# curl -s -L http://192.168.1.200:8080/api/v1beta1/version | python -mjson.tool    #查看kubernetes版本
# curl -s -L http://192.168.1.200:8080/api/v1beta1/pods | python -mjson.tool    #查看pods清单
# curl -s -L http://192.168.1.200:8080/api/v1beta1/replicationControllers | python -mjson.tool    #查看replicationControllers清单
# curl -s -L http://192.168.1.200:8080/api/v1beta1/minions | python -m json.tool    #查查看minion主机
# curl -s -L http://192.168.1.200:8080/api/v1beta1/services | python -m json.tool    #查看service清单

注：在新版kubernetes中，所有的操作命令都整合至kubectl，包括kubecfg、kubectl.sh、kubecfg.sh等

  2）创建测试pod单元
   # /home/kubermange/pods && cd /home/kubermange/pods
   # vi apache-pod.json

view plain print ?

{
"id": "fedoraapache",
"kind": "Pod",
"apiVersion": "v1beta1",
"desiredState": {
"manifest": {
"version": "v1beta1",
"id": "fedoraapache",
"containers": [{
"name": "fedoraapache",
"image": "fedora/apache",
"ports": [{
"containerPort": 80,
"hostPort": 8080
}]
}]
}
},
"labels": {
"name": "fedoraapache"
}
}

# kubectl create -f apache-pod.json
# kubectl get pod

引用

NAME IMAGE(S) HOST LABELS STATUS
fedoraapache fedora/apache 192.168.1.202/ name=fedoraapache Running

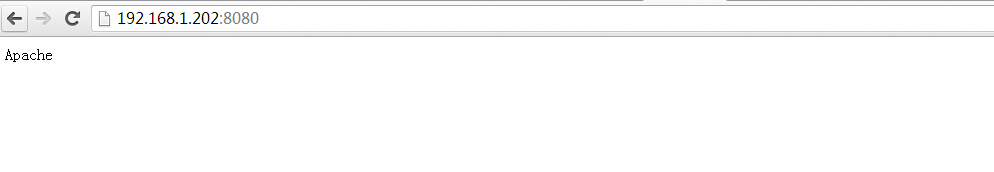

    启动浏览器访问http://192.168.1.202:8080/，对应的服务端口切记在iptables中已添加。效果图如下：

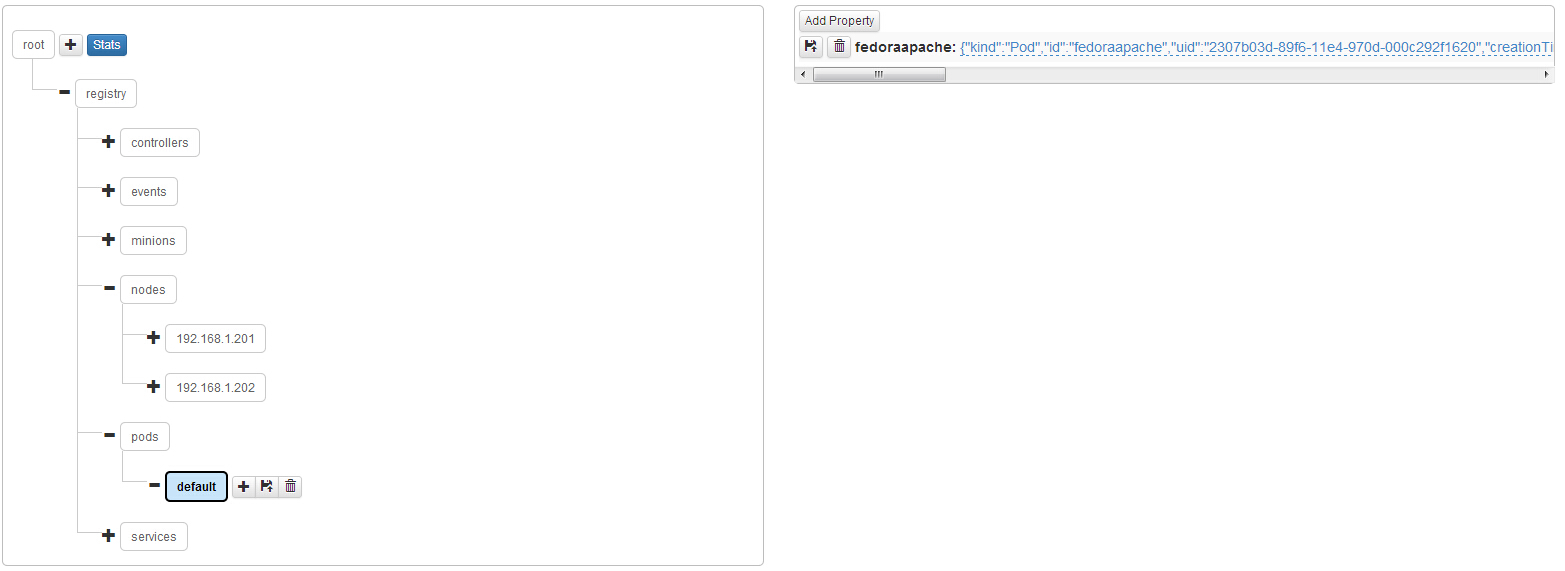

    观察kubernetes在etcd中的数据存储结构

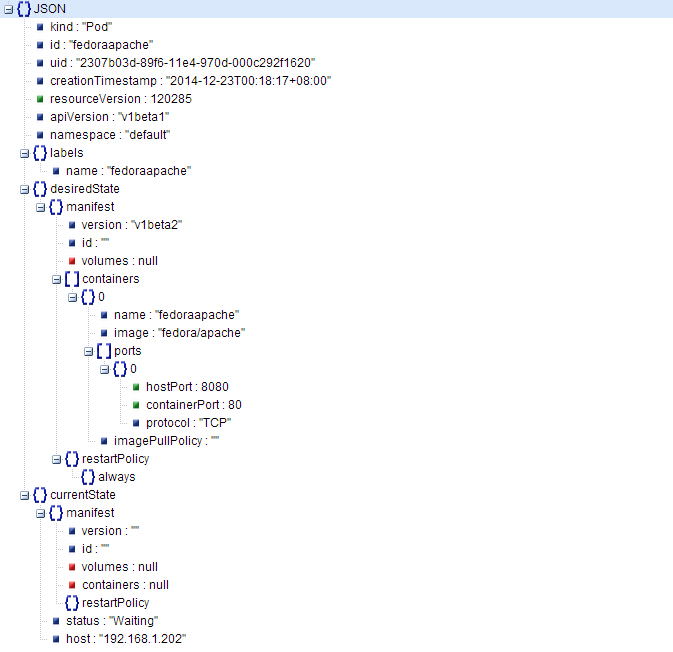

    观察单个pods的数据存储结构，以json的格式存储。

二、实战操作
    任务：通过Kubernetes创建一个LNMP架构的服务集群，以及观察其负载均衡，涉及镜像“yorko/webserver”已经push至registry.hub.docker.com，大家可以通过“docker pull yorko/webserver”下载。

引用

    # mkdir -p /home/kubermange/replication && mkdir -p /home/kubermange/service
    # cd /home/kubermange/replication

1、创建一个replication ，本例直接在replication模板中创建pod并复制，也可独立创建pod再通过replication来复制。
【replication/lnmp-replication.json】

view plain print ?

{
"id": "webserverController",
"kind": "ReplicationController",
"apiVersion": "v1beta1",
"labels": {"name": "webserver"},
"desiredState": {
"replicas": 2,
"replicaSelector": {"name": "webserver_pod"},
"podTemplate": {
"desiredState": {
"manifest": {
"version": "v1beta1",
"id": "webserver",
"volumes": [
{"name":"httpconf", "source":{"hostDir":{"path":"/etc/httpd/conf"}}},
{"name":"httpconfd", "source":{"hostDir":{"path":"/etc/httpd/conf.d"}}},
{"name":"httproot", "source":{"hostDir":{"path":"/data"}}}
],
"containers": [{
"name": "webserver",
"image": "yorko/webserver",
"command": ["/bin/sh", "-c", "/usr/bin/supervisord -c /etc/supervisord.conf"],
"volumeMounts": [
{"name":"httpconf", "mountPath":"/etc/httpd/conf"},
{"name":"httpconfd", "mountPath":"/etc/httpd/conf.d"},
{"name":"httproot", "mountPath":"/data"}
],
"cpu": 100,
"memory": 50000000,
"ports": [{
"containerPort": 80,
},{
"containerPort": 22,
}]
}]
}
},
"labels": {"name": "webserver_pod"},
},
}
}

    执行创建命令
    #kubectl create -f lnmp-replication.json
    观察生成的pod副本清单：
[[email protected] replication]# kubectl get pod

引用

NAME                                   IMAGE(S)            HOST                LABELS               STATUS
84150ab7-89f8-11e4-970d-000c292f1620   yorko/webserver     192.168.1.202/      name=webserver_pod   Running
84154ed5-89f8-11e4-970d-000c292f1620   yorko/webserver     192.168.1.201/      name=webserver_pod   Running
840beb1b-89f8-11e4-970d-000c292f1620   yorko/webserver     192.168.1.202/      name=webserver_pod   Running
84152d93-89f8-11e4-970d-000c292f1620   yorko/webserver     192.168.1.202/      name=webserver_pod   Running
840db120-89f8-11e4-970d-000c292f1620   yorko/webserver     192.168.1.201/      name=webserver_pod   Running
8413b4f3-89f8-11e4-970d-000c292f1620   yorko/webserver     192.168.1.201/      name=webserver_pod   Running

2、创建一个service，通过selector指定 "name": "webserver_pod"与pods关联。
【service/lnmp-service.json】

view plain print ?

{
"id": "webserver",
"kind": "Service",
"apiVersion": "v1beta1",
"selector": {
"name": "webserver_pod",
},
"protocol": "TCP",
"containerPort": 80,
"port": 8080
}

    执行创建命令：
    # kubectl create -f lnmp-service.json

    登录minion主机（192.168.1.201），查询主宿机生成的iptables转发规则（最后一行）
    # iptables -nvL -t nat

引用

Chain KUBE-PROXY (2 references)
pkts bytes target     prot opt in     out     source               destination
    2   120 REDIRECT   tcp  --  *      *       0.0.0.0/0            10.254.102.162       /* kubernetes */ tcp dpt:443 redir ports 47700
    1    60 REDIRECT   tcp  --  *      *       0.0.0.0/0            10.254.28.74         /* kubernetes-ro */ tcp dpt:80 redir ports 60099
    0     0 REDIRECT   tcp  --  *      *       0.0.0.0/0            10.254.216.51        /* webserver */ tcp dpt:8080 redir ports 40689

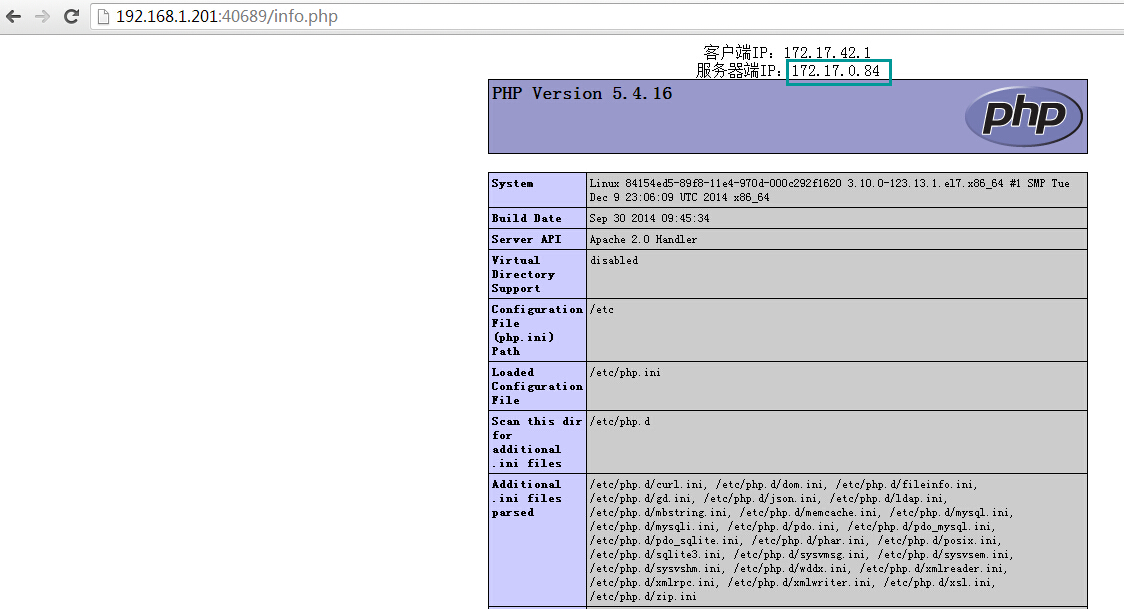

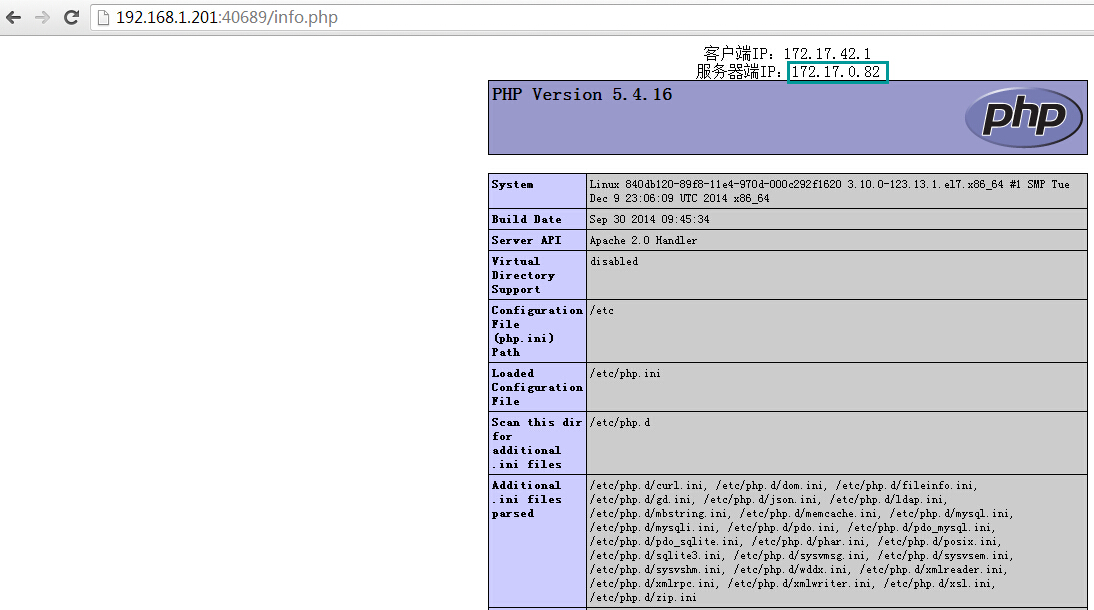

    访问测试，http://192.168.1.201:40689/info.php，刷新浏览器发现proxy后端的变化，默认为随机轮循算法。

三、测试过程
    1、pods自动复制、销毁测试，观察kubernetes自动保持副本数（6份）
删除replicationcontrollers中一个副本fedoraapache
[[email protected] pods]# kubectl delete pods fedoraapache
I1219 23:59:39.305730    9516 restclient.go:133] Waiting for completion of operation 142530
fedoraapache

引用

[[email protected] pods]# kubectl get pods
NAME                                   IMAGE(S)            HOST                LABELS              STATUS
5d70892e-8794-11e4-970d-000c292f1620   fedora/apache       192.168.1.201/      name=fedoraapache   Running
5d715e56-8794-11e4-970d-000c292f1620   fedora/apache       192.168.1.202/      name=fedoraapache   Running
5d717f8d-8794-11e4-970d-000c292f1620   fedora/apache       192.168.1.202/      name=fedoraapache   Running
5d71c584-8794-11e4-970d-000c292f1620   fedora/apache       192.168.1.201/      name=fedoraapache   Running
5d71a494-8794-11e4-970d-000c292f1620   fedora/apache       192.168.1.202/      name=fedoraapache   Running

#自动生成出一个副本，保持6份的效果

引用

[[email protected] pods]# kubectl get pods
NAME                                   IMAGE(S)            HOST                LABELS              STATUS
5d717f8d-8794-11e4-970d-000c292f1620   fedora/apache       192.168.1.202/      name=fedoraapache   Running
5d71c584-8794-11e4-970d-000c292f1620   fedora/apache       192.168.1.201/      name=fedoraapache   Running
5d71a494-8794-11e4-970d-000c292f1620   fedora/apache       192.168.1.202/      name=fedoraapache   Running
2a8fb993-8798-11e4-970d-000c292f1620   fedora/apache       192.168.1.201/      name=fedoraapache   Running
5d70892e-8794-11e4-970d-000c292f1620   fedora/apache       192.168.1.201/      name=fedoraapache   Running
5d715e56-8794-11e4-970d-000c292f1620   fedora/apache       192.168.1.202/      name=fedoraapache   Running

2、测试不同角色模块中的hostPort
1）pod中hostPort为空，而replicationcontrollers为指定端口，则异常；两侧都指定端口，相同或不同时都异常；pod的hostport为指定，另replicationcon为空，则正常；pod的hostport为空，另replicationcon为空，则正常；结论是在replicationcontrollers场景不能指定hostport，否则异常，待持续测试。
2）结论：在replicationcontronllers.json中，"replicaSelector": {"name": "webserver_pod"}要与"labels": {"name": "webserver_pod"}以及service中的"selector": {"name": "webserver_pod"｝保持一致；

请关注下篇《kubernetes与HECD架构的整合》，近期推出。

参考文献：
https://github.com/GoogleCloudPlatform/kubernetes/blob/master/docs/getting-started-guides/fedora/fedora_manual_config.md
https://github.com/GoogleCloudPlatform/kubernetes/blob/master/DESIGN.md
http://www.infoq.com/cn/articles/Kubernetes-system-architecture-introduction

转载请注明来源 http://blog.liuts.com/post/247/

以上是关于基于kubernetes构建Docker集群管理详解-转的主要内容，如果未能解决你的问题，请参考以下文章

使用 kubeadm 部署 Kubernetes 集群

k8s docker集群搭建

超全K8s集群构建指南，建议收藏

Docker&Kubernetes ❀ Kubernetes集群 - DashBoard服务（Web管理）安装部署

kubeadm安装Kubernetes v1.24.0 docker
