最近一直在做关于气浮台的项目,里面有一个小环节就是需要把设备的数据传输下来,因为之前对通信几乎是小白,加上时间比较紧,凡是涉及到底层的东西都不敢碰,最后比较了一番选了ESP 8266这个模块来开发,通过AT指令进行开发,用的是C语言,运行在PC 104上(当然普通PC更没问题了),大概五天时间就做完了,下面介绍一下详细内容。



(一)ESP 8266模块介绍

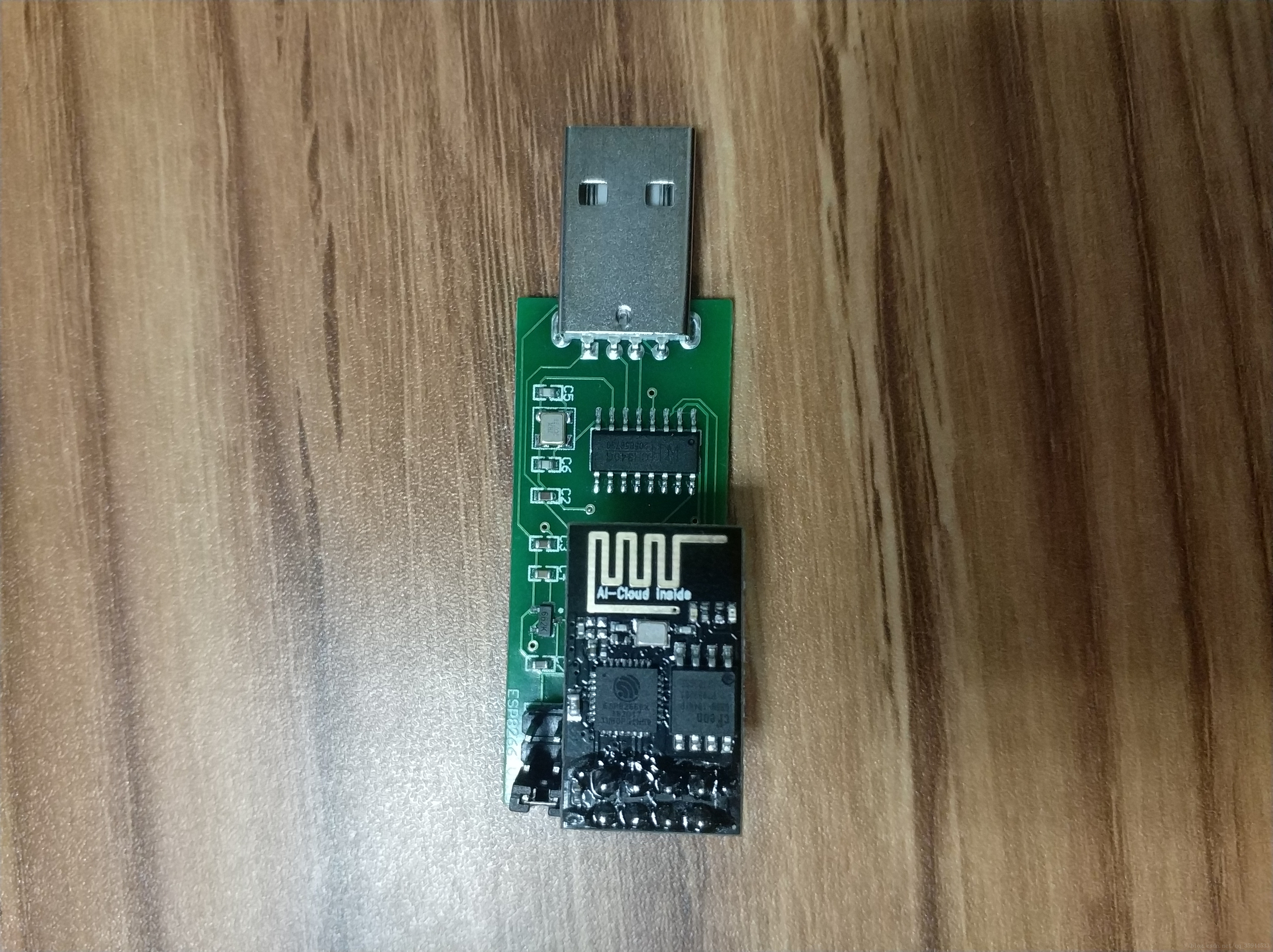

这个模块的详细资料网上很容易找到,在此就不详述了,简单说几点吧。

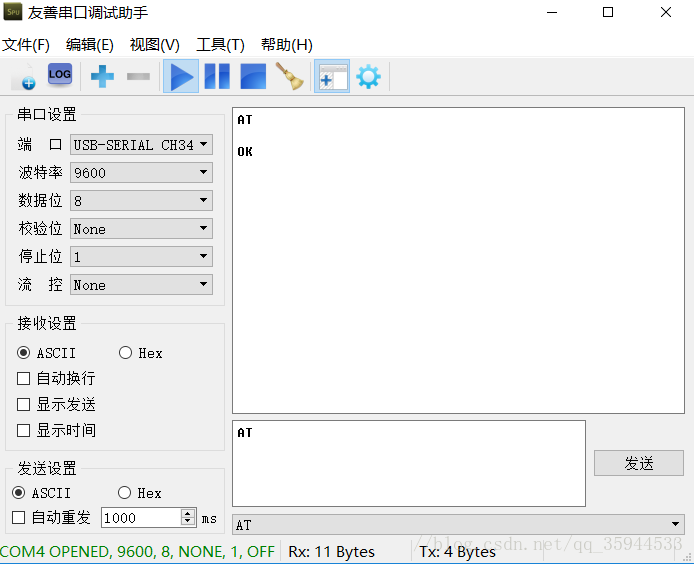

这个模块开发有两种方式:第一种是用官方SDK来开发,适合对硬件有一定了解的朋友入手,因为这个模块本身的功能其实很强大,只用来通讯有点小题大做的感觉,但是这种方式不适合新手,入手难度有点高;第二种就是AT指令开发,很简单,拿一般的串口助手就可以调试。(注意调试的时候一定要先按回车再发送)

技术图片技术图片?

技术图片技术图片?

这个模块总共有三种工作方式:AP,STATION,AP+STATION。因为我需要完成的是多个设备数据传输,因此透传就不考虑了,这里我用的是一个模块用作热点同时开启服务器(用AP+STATION),通过串口接在终端上收数据;其他的模块通过串口接在设备上(用STATION)。相当于组建了一个小的局域网,基于TCP协议的WiFi通信。

这里再单独提一下,用AT指令开发有一个很头疼的地方在于指令的返回格式不统一,所以程序里面的判断条件会比较多。后面我会仔细的总结一下,其他的信息大家可以去找用户手册,里面对模块的介绍以及AT指令都比较完整。



(二)用C语言实现WIN 32下的串口通讯

这一步说白了就是怎么用C语言去完成串口助手最基本的功能,但是也必须要仔细,很多地方容易出错。

1. 首先打开串口,Createfile函数的具体用法在此不详述了,不熟悉的朋友可以去百度。

espCom = CreateFile("COM3", GENERIC_READ | GENERIC_WRITE, 0, NULL, OPEN_EXISTING, 0, NULL);
if (espCom == INVALID_HANDLE_VALUE)

	printf("open COM3 failed\n");
	exit(2);

提醒一下大家,如果设备的串口不是COM1-COM9,比如是COM10,那么函数第一个不能写成“COM10”了,得写成“\\\\.\\COM10”,因为COM10以上的串口对于文件名系统而言只是一般的文件,而非串行设备。

2. 完成串口相应的配置工作

espTimeOuts.ReadIntervalTimeout = 500;//MAXDWORD; //5000;
espTimeOuts.ReadTotalTimeoutConstant = 5000; //0;//1000;
espTimeOuts.ReadTotalTimeoutMultiplier = 500;// 0;//500;
espTimeOuts.WriteTotalTimeoutConstant = 2000;
espTimeOuts.WriteTotalTimeoutMultiplier = 500;
if (!SetCommTimeouts(espCom, &espTimeOuts))

	printf("写入超时参数错误\n");
	exit(3);

if (!SetupComm(espCom, 1024, 1024))

	printf("设置串口读写缓冲区失败\n");
	exit(4);

if (!GetCommState(espCom, &espdcb))

	printf("获取串口属性失败\n");
	exit(5);

espdcb.BaudRate = BAUD_RATE;
espdcb.ByteSize = 8;
espdcb.Parity = NOPARITY;
espdcb.StopBits = ONESTOPBIT;
if (!SetCommState(espCom, &espdcb))

	printf("设置串口参数出错\n");
	exit(6);

printf("无线通信串口打开成功!\n");
PurgeComm(espCom, PURGE_TXCLEAR | PURGE_RXCLEAR | PURGE_RXABORT | PURGE_TXABORT);  //清空缓冲区

  技术图片

里面总共涉及到了5个工作,对应的函数介绍不理解请自行百度,代码只简单地注释了一下。其中容易出问题的在于SetCommTimeouts的时间设置,读取时间间隔、延时这些大家一定要仔细,初始参数可以就按上面的取,但如果出现乱码或者读取不完整的情况,先调一调这几个参数,每个人的需求不同,以上参数也可能不同。

3. 接下来分别建立读和写的线程

为了方便后面的介绍,这里先把一些代码定义贴出来(以下介绍将分为服务器和客户端两部分)

(1)这是客户端的定义

HANDLE espCom;
COMMTIMEOUTS espTimeOuts;
COMSTAT comstat;
DCB espdcb;
unsigned int esp_order = 0;  //指令执行顺序
char ESP_RXBUFF[200];
char ESP_SENDDATA[200] = ;   //数据发送包
float ESP_SYS_DATA[20] = ;   //系统数据
BOOL ESP_RTS=0;   //数据发送请求标志

//AT指令集
const char *esp_com_AT =  "AT\r\n" ;    //test
const char *esp_com_AT_CWMODE =  "AT+CWMODE=1\r\n" ;        //Station模式
const char *esp_com_AT_CIPMUX =  "AT+CIPMUX=1\r\n" ;        //多连接模式
const char *esp_com_AT_CIPSERVER =  "AT+CIPSERVER=0\r\n" ;    //关闭服务器
const char *esp_com_AT_CWJAP =  "AT+CWJAP=\"esp\",\"123456\"\r\n" ;   //连接esp网络
const char *esp_com_AT_CIPSTART =  "AT+CIPSTART=\"TCP\",\"192.168.4.1\",5000\r\n" ;            //加入服务器
const char *esp_com_AT_CIPSEND =  "AT+CIPSEND=40\r\n" ;     //请求发送数据
const char *esp_com_AT_RST =  "AT+RST\r\n" ;   //ESP8266重启
int esp_AT_len = strlen(esp_com_AT);
int esp_AT_CWMODE_len = strlen(esp_com_AT_CWMODE);
int esp_AT_CIPMUX_len = strlen(esp_com_AT_CIPMUX);
int esp_AT_CIPSERVER_len = strlen(esp_com_AT_CIPSERVER);
int esp_AT_CWJAP_len = strlen(esp_com_AT_CWJAP);
int esp_AT_CIPSTART_len = strlen(esp_com_AT_CIPSTART);
int esp_AT_CIPSEND_len = strlen(esp_com_AT_CIPSEND);
int esp_AT_RST_len = strlen(esp_com_AT_RST);

  技术图片

主函数中开启读写线程

HANDLE hThread1 = CreateThread(NULL, 0, ReadThread, 0, 0, NULL);   //读线程
HANDLE hThread2 = CreateThread(NULL, 0, WriteThread, 0, 0, NULL);  //写线程
CloseHandle(hThread1);
CloseHandle(hThread2);



函数具体内容。总的来说就是依靠esp_order来一条一条发送指令,在确保指令执行后再发送下一条。(在这里希望大家把需要用到的指令都在串口助手上试一遍,特别是返回的内容一定要看清楚,大部分指令都是返回XXXXXXXXXXX   OK,这一部分只需要检测OK就能确保指令执行了,但有些特殊的就需要单独设置了,比如重启指令最后会返回一串乱码+ready)

int ESP_ReceiveChar()    //读命令

	DWORD ESP_READ_COUNT;
	BOOL bReadResult;
	BOOL bResult;
	DWORD dwError;

	for (;;)

		bResult = ClearCommError(espCom, &dwError, &comstat);
		if (comstat.cbInQue == 0)
			continue;
		bReadResult = ReadFile(espCom, ESP_RXBUFF, 200, &ESP_READ_COUNT, NULL);
		if (!bReadResult)

			printf("读串口失败!\n");
			return FALSE;


		if ((esp_order == 0)||(esp_order>=4))           //检查测试指令以及后续指令的返回情况

			if (ESP_RXBUFF[ESP_READ_COUNT - 4] == ‘O‘)

				printf("%s\r", ESP_RXBUFF);
				esp_order++;


		else

			if (ESP_RXBUFF[ESP_READ_COUNT - 4] == ‘d‘)        //重启指令检查

				printf("ready\n");
				esp_order++;


		if ((ESP_RXBUFF[ESP_READ_COUNT - 4] == ‘I‘) || (ESP_RXBUFF[ESP_READ_COUNT - 5] == ‘T‘))     //检查自动连接WiFi的情况

			printf("%s\r", ESP_RXBUFF);
			esp_order++;

		if (ESP_RXBUFF[ESP_READ_COUNT - 2] == ‘>‘)      //数据发送请求成功标志

			printf("%s", ESP_RXBUFF);
			esp_order++;

		memset(ESP_RXBUFF, 0, 200);//清空缓冲区
		PurgeComm(espCom, PURGE_RXCLEAR | PURGE_RXABORT);


	return 0;



DWORD WINAPI ReadThread(LPVOID pParam)     //读线程

	ESP_ReceiveChar();
	return 0;


int ESP_WriteChar(const char* WriteBuffer, DWORD NumToSend)       //写命令

	COMSTAT ComStat;
	DWORD dwErrorFlags;
	BOOL bWriteStat;
	DWORD BytesSent;
	ClearCommError(espCom, &dwErrorFlags, &ComStat);
	bWriteStat = WriteFile(espCom, WriteBuffer, NumToSend, &BytesSent, NULL);
	if (!bWriteStat)
		printf("写串口失败");
	if (BytesSent != NumToSend)
		printf("WARNING: WriteFile() error.. Bytes Sent: %d; MessageLength: %d\n", BytesSent, NumToSend);

	PurgeComm(espCom, PURGE_TXCLEAR | PURGE_TXABORT);
	return true;


DWORD WINAPI WriteThread(LPVOID pParam)          //写线程

	while (espCom != INVALID_HANDLE_VALUE)

		Sleep(1000);
		if (esp_order == 0)
			ESP_WriteChar(esp_com_AT, esp_AT_len);
		if (esp_order == 1)
			ESP_WriteChar(esp_com_AT_RST, esp_AT_RST_len);
		if (esp_order == 4)
			ESP_WriteChar(esp_com_AT_CIPSTART, esp_AT_CIPSTART_len);
		if ((esp_order >= 5) && (esp_order % 2 != 0) && (ESP_RTS == 0))       //发送数据请求

			ESP_RTS = 1;
			ESP_WriteChar(esp_com_AT_CIPSEND, esp_AT_CIPSEND_len);
			//Sleep(500);
			//ESP_WriteChar(ESP_SENDDATA_TEST, strlen(ESP_SENDDATA_TEST));

		if ((esp_order >= 5) && (esp_order % 2 == 0) && (ESP_RTS == 1))        //数据发送

			ESP_RTS = 0;
			memset(ESP_SENDDATA, 0, 200);
			unsigned char esp_ls[4];
			for (int i = 0, j = 0; i < 10; i++, j += 4)

				memcpy(esp_ls, &ESP_SYS_DATA[i], sizeof(float));
				ESP_SENDDATA[j] = esp_ls[0];
				ESP_SENDDATA[j + 1] = esp_ls[1];
				ESP_SENDDATA[j + 2] = esp_ls[2];
				ESP_SENDDATA[j + 3] = esp_ls[3];


			//检查发送数据
			float final[10];
			for (int i = 0, j = 0; i < 10; i++, j += 4)

				memcpy(&final[i], &ESP_SENDDATA[j], sizeof(float));

			for (int i = 0; i<10; i++)
				printf("%f  ", final[i]);
			printf("\n");

			ESP_WriteChar(ESP_SENDDATA, 40);


	return true;

!!!注意:以上代码执行的前提是先按以下指令在串口助手进行设置

AT+CWMODE=1
AT+CIPMUX=1
AT+CIPSERVER=0
AT+CWJAP="esp","123456"     //这个是默认的WiFi,也可以自己设置名字密码
AT+CIPSTART="TCP","192.168.4.1",5000      //ip地址需要在服务器那个模块上进行查询(后面关于服务器的代码有),5000是开服务器的时候设置的端口
技术图片

(2)服务器的定义

HANDLE espCom;
COMMTIMEOUTS espTimeOuts;
COMSTAT comstat;
DCB espdcb;
unsigned int esp_order = 0;   //指令执行顺序
char ESP_RXBUFF[200];    //读入数据缓冲区
//AT指令集
const char *esp_com_AT =  "AT\r\n" ;    //TEST
const char *esp_com_AT_CWMODE =  "AT+CWMODE=3\r\n" ;        //AP+Station
const char *esp_com_AT_CIPMUX =  "AT+CIPMUX=1\r\n" ;        //多连接模式
const char *esp_com_AT_CIPSERVER =  "AT+CIPSERVER=1,5000\r\n" ;    //开启服务器
const char *esp_com_AT_CIFSR =  "AT+CIFSR\r\n" ;            //查询IP地址
int esp_AT_len = strlen(esp_com_AT);
int esp_AT_CWMODE_len = strlen(esp_com_AT_CWMODE);
int esp_AT_CIPMUX_len = strlen(esp_com_AT_CIPMUX);
int esp_AT_CIPSERVER_len = strlen(esp_com_AT_CIPSERVER);
int esp_AT_CIFSR_len = strlen(esp_com_AT_CIFSR);

  技术图片

读写线程的开启与客户端相同,下面贴出具体函数

int ESP_ReceiveChar()    //读指令

	DWORD ESP_READ_COUNT;
	BOOL bReadResult;
	BOOL bResult;
	DWORD dwError;

	for (;;)

		bResult = ClearCommError(espCom, &dwError, &comstat);   //清除串口error
		if (comstat.cbInQue == 0)
			continue;
		bReadResult = ReadFile(espCom, ESP_RXBUFF, 200, &ESP_READ_COUNT, NULL);
		if (!bReadResult)

			printf("读串口失败!\n");
			return FALSE;


		if (esp_order == 6)     //注意两个if调用顺序

			if (ESP_RXBUFF[ESP_READ_COUNT - 5] == ‘E‘)     //显示client连接情况
				printf("%s\n", ESP_RXBUFF);
			else     //client发送的数据

				//printf("原始:%s\n", ESP_RXBUFF);
				float final[10];
				for (int i = 0; i <= 11; i++)    //ESP_RXBUFF头字节

					printf("%c", ESP_RXBUFF[i]);

				printf("\n");
				for (int i = 0, j = 12; i < 10; i++, j += 4)    //数据包

					memcpy(&final[i], &ESP_RXBUFF[j], sizeof(float));

				for (int i = 0; i < 10; i++)
					printf("%f ", final[i]);
				printf("\n");



		if (ESP_RXBUFF[ESP_READ_COUNT - 4] == ‘O‘)    //指令执行情况

			printf("%s\r", ESP_RXBUFF);
			esp_order++;
			//printf("%d\n",strlen(ESP_RXBUFF));//AT指令下返回字符串长度为11

		memset(ESP_RXBUFF, 0, 200);//清空缓冲区
		//printf("缓冲区长度:%d\n", strlen(ESP_RXBUFF));
		PurgeComm(espCom, PURGE_RXCLEAR | PURGE_RXABORT);


	return 0;


DWORD WINAPI ReadThread(LPVOID pParam)     //读线程

	ESP_ReceiveChar();
	return 0;


int ESP_WriteChar(const char* WriteBuffer, DWORD NumToSend)        //写指令

	COMSTAT ComStat;
	DWORD dwErrorFlags;
	BOOL bWriteStat;
	DWORD BytesSent;
	ClearCommError(espCom, &dwErrorFlags, &ComStat);
	bWriteStat = WriteFile(espCom, WriteBuffer, NumToSend, &BytesSent, NULL);
	if (!bWriteStat)

		printf("写串口失败");


	if (BytesSent != NumToSend)

		printf("WARNING: WriteFile() error.. Bytes Sent: %d; MessageLength: %d\n", BytesSent, NumToSend);

	PurgeComm(espCom, PURGE_TXCLEAR | PURGE_TXABORT);
	return true;


DWORD WINAPI WriteThread(LPVOID pParam)    //写线程

	while (espCom != INVALID_HANDLE_VALUE)

		Sleep(1000);
		if (esp_order == 0)
			ESP_WriteChar(esp_com_AT, esp_AT_len);
		else if (esp_order == 1)
			ESP_WriteChar(esp_com_AT_CWMODE, esp_AT_CWMODE_len);
		else if (esp_order == 2)
			ESP_WriteChar(esp_com_AT_CIPMUX, esp_AT_CIPMUX_len);
		else if (esp_order == 3)
			ESP_WriteChar(esp_com_AT_CIPSERVER, esp_AT_CIPSERVER_len);
		else if (esp_order == 4)

			esp_order++;
			ESP_WriteChar(esp_com_AT_CIFSR, esp_AT_CIFSR_len);


	return true;

  技术图片

代码有点绕,简单解释一下吧。先按照所需的AT指令进行设置,然后就是接收客户端发来的数据,我上面的发送内容是设备数据,都是float类型,通过memcpy换到char数组然后发送出去。可以对照客户端的代码看一下。

这是实际测试效果

技术图片技术图片?



(三)总结



ESP 8266是一个很容易上手的无线通信模块,在物联网领域用的很多。用AT指令可以加快开发速度,但是如果对传输要求较高,时间比较充裕也可以去采用SDK,效果会更好。上面的代码又不太明白的朋友可以留言或者私信,有空我会尽可能帮助大家。
