PowerDesigner16.5 使用遇到的问题

Posted 2021-11-30 jpfss

目录

1、PowerDesigner 菜单栏中没有 Datebase

2、PowerDesigner连接远程mysql数据库连接不上

3、怎样去掉窗口中的黑色网格线

4、设置默认“不为空”

5、设置默认为 ""

---

附：PowerDesigner16.5 安装包地址

链接：https://pan.baidu.com/s/1-JC2QF727OVW7U1zdiGd3A
提取码：zam6

---

1、PowerDesigner 菜单栏中没有 Datebase

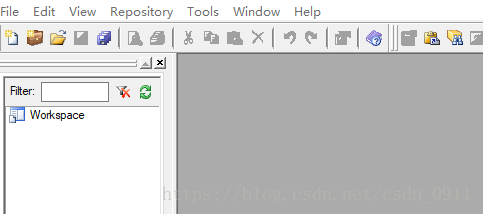

在安装好 PowerDesigner 以后，准备连接数据库，百度前辈们的博客发现均是 菜单栏 - Database -...,此时就郁闷了，为什么我的没有，见下图。



原因有二：1、工具安装错误（检查工具包是否正确或是安装过程那个步骤出错，很可能没有勾选General 和Notation中的选项.）

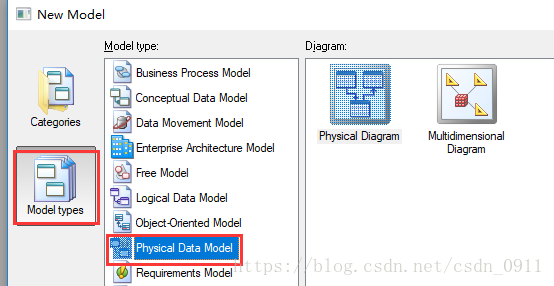

                  2、只有选择 Physical Data Model 才会出现 Database 菜单。见下图。



点击“确定”就出现了。





2、PowerDesigner连接远程mysql数据库连接不上

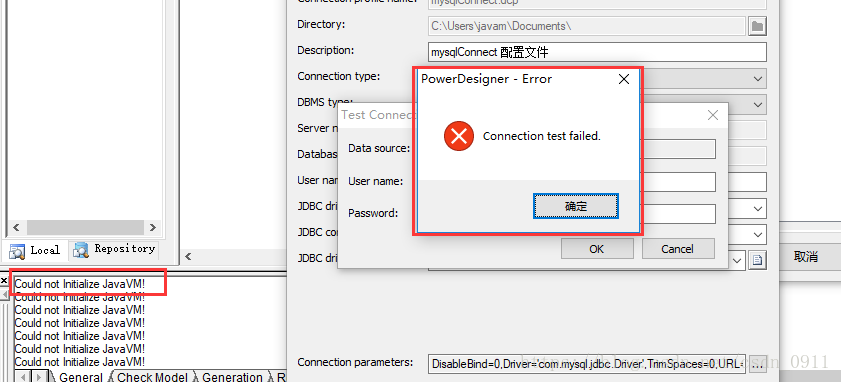

 提示：连接失败，同时控制台输出“Could not Initialize JavaVM!”

出现这个问题首先要考虑一下我们环境信息：

PowerDesigner16.5   32位

     JDK                       64位

因为 PowerDesigner 连接数据库需要使用 jdk 中的驱动命令，那是不是位数不一致导致数据库连接失败呢？带着问题下载了一个32位的JDK，同时在PowerDesigner 中配置JDK信息：

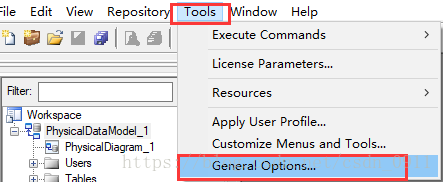

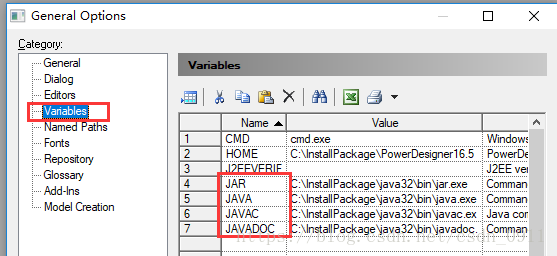

Tools - General Options - Variables

配置完成我们重新测试一下连接数据库是否成功。不对！！！！！！

然后百度了一圈，又增加了一堆 jdk 的环境变量配置，重新连接发现还是连接失败。接近放弃的边缘。。。

正好午休，中午醒来以后怀着侥幸的心理又连接一下，还是失败，这是内心突然有一个重启 PowerDesigner 的想法，

于是就连接成功了。

注：（做一下减法，刚才配置了一堆系统变量，同时又在我们的 PowerDesigner  配置了jdk的变量，那么是否可以删除系统变量，只保留 PowerDesigner  中JDK的变量呢？尝试了一把，的确如此。所以，以后我们在使用 PowerDesigner  的时候，只需要安装正确的JDK，在 PowerDesigner  做一下 JDK 的配置就好了。同事在使用的时候，在此基础上又配置了系统变量 {CLASSPATH ： mysql驱动jar包的路径} ）

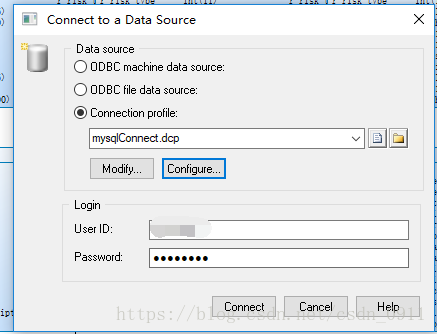

点击“确定”以后，返回我们的连接界面，选择我们配置的数据库文件，输入用户名密码：



点击“Connect”,弹出我们数据库信息，选择物理表，回车展示出来。

3、怎样去掉窗口中的黑色网格线

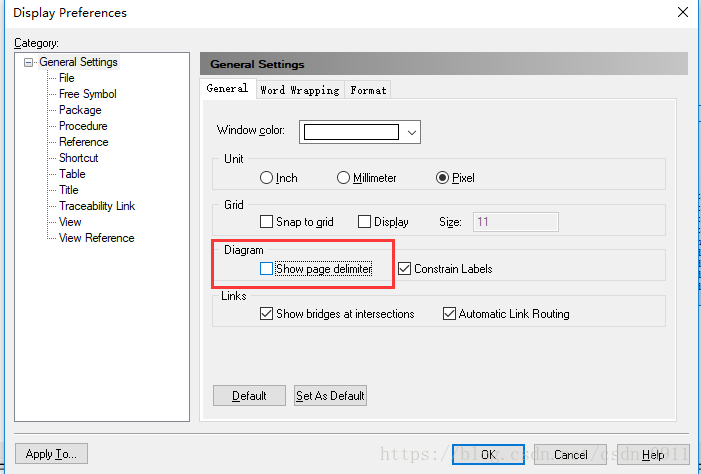

Tools - Display Preferences -

不要勾选，点击 “OK” 生效。

4、设置默认“不为空”

双击打开表，勾选右侧 ‘M’，就是设置了 not null。

5、设置默认为 ""

为了提升代码的健壮性，减少低级错误，非主键的String字段最好设置默认值，操作如下：

选中要修改的字段行，右键-“Properties”-Standard Checks-Default Value



使用了一段时间发现一个快捷方式：

思想：先把 Default Value显示出来，然后进行设置。
