Chisel3 - 复合数据类型

Posted 2020-08-04 技术之一

https://mp.weixin.qq.com/s/rXYqiZKuBpAYL8R94zxgRA



Chisel允许用户根据需要，把基本数据类型组合成为复合数据类型使用。如C语言里面的结构体，这样可以极大的简化Verilog中输入输出接口的声明和使用。

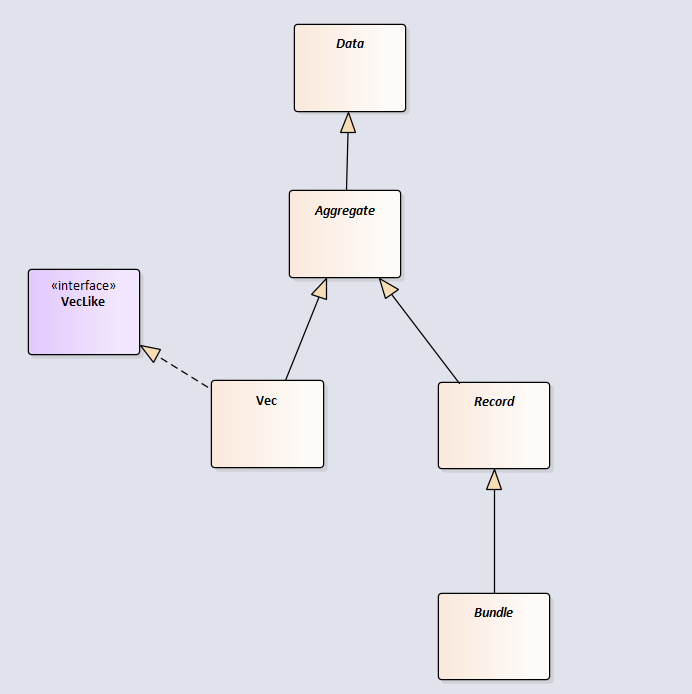

复合数据类型相关的类如下：

??

其中：

1. 实线箭头为继承父类（extends）；

2. 虚线箭头为实现接口（with）；

3. 倾斜字体的类为抽象类（abstract）；

4. 标注为叶子（leaf）的为最终类（final）；

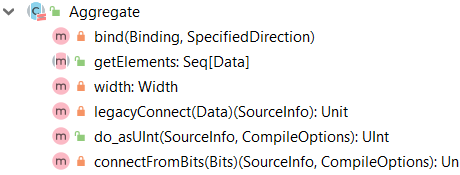

1. Aggregate



An abstract class for data types that solely consist of (are an aggregate of) other Data objects.

所有复合数据类型的父类。

??

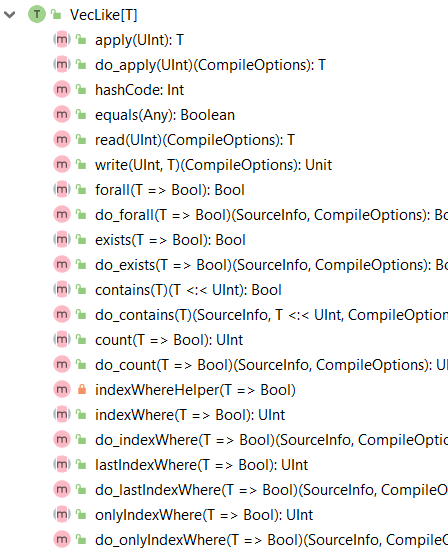

2. VecLike



A trait for Vecs containing common hardware generators for collection operations.

??

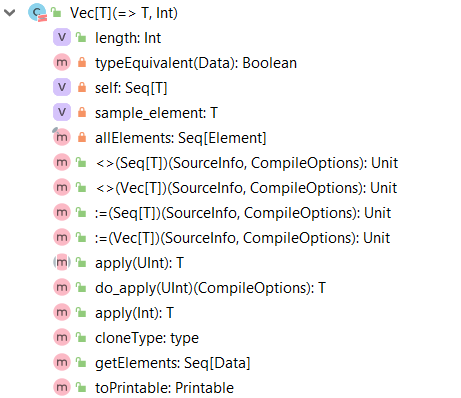

3. Vec



用于创建一个数据类型为T的数组，T为Data的子类。

??

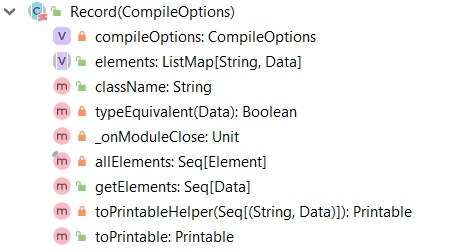

4. Record



用于存放组成复合类型的基本数据类型变量的<名称，类型>键值对。实际使用中用不到。

??

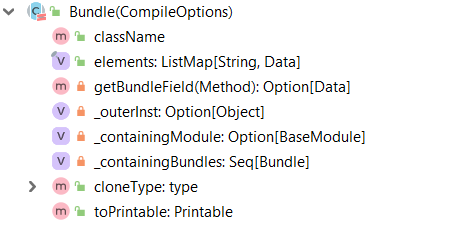

5. Bundle



Base class for data types defined as a bundle of other data types.

抽象类，作为复合数据类型的基类，用于自定义复合数据类型（匿名类或命名类）。

??



如：

class MyModule extends Module {
  val io = IO(new Bundle {
    val in = Input(UInt(64.W))
    val out = Output(SInt(128.W))
  })
}



再如：

class MyFloat extends Bundle {
val sign = Bool()
val exponent = UInt(8.W)
val significand = UInt(23.W)
}
val x = new MyFloat()
val xs = x.sign
