今天呢，我们继续把CoreText图文混排的点击事件补充上，这样我们的图文混排也算是圆满了。

哦，上一篇的链接在这里

http://www.jianshu.com/p/6db3289fb05d

CoreText实现图文混排。所有需要用到的准备知识都在上一篇，没有赶上车的朋友可以去补个票~

上正文。

CoreText做图文混排之点击事件

主要思路

我们知道，CoreText是基于UIView去绘制的，那么既然有UIView，就有

-(void)touchesBegan:(NSSet)touches withEvent:(UIEvent )event方法，我们呢，就是基于这个方法去做点击事件的。

通过touchBegan方法拿到当前点击到的点，然后通过坐标判断这个点是否在某段文字上，如果在则触发对应事件。

上面呢就是主要思路。接下来呢，我们来详细讲解一下。还是老规矩，先上代码。

-(void)touchesBegan:(NSSet *)touches withEvent:(UIEvent *)event

{

    UITouch * touch = [touches anyObject];

    CGPoint location = [self systemPointFromScreenPoint:[touch locationInView:self]];

    if ([self checkIsClickOnImgWithPoint:location]) {

            return;

    }

    [self ClickOnStrWithPoint:location];

}

-(BOOL)checkIsClickOnImgWithPoint:(CGPoint)location

{

    if ([self isFrame:_imgFrm containsPoint:location]) {

        NSLog(@"您点击到了图片");

        return YES;

    }

    return NO;

}

-(void)ClickOnStrWithPoint:(CGPoint)location

{

    NSArray * lines = (NSArray *)CTFrameGetLines(self.data.ctFrame);

    CFRange ranges[lines.count];

    CGPoint origins[lines.count];

    CTFrameGetLineOrigins(self.data.ctFrame, CFRangeMake(0, 0), origins);

    for (int i = 0; i = range.location)) {

        return YES;

    }

    return NO;

}

-(CGPoint)systemPointFromScreenPoint:(CGPoint)origin

{

    return CGPointMake(origin.x, self.bounds.size.height - origin.y);

}

-(BOOL)isFrame:(CGRect)frame containsPoint:(CGPoint)point

{

    return CGRectContainsPoint(frame, point);

}

-(CGRect)frameForCTRunWithIndex:(NSInteger)index

                         CTLine:(CTLineRef)line

                         origin:(CGPoint)origin

{

    CGFloat offsetX = CTLineGetOffsetForStringIndex(line, index, NULL);

    CGFloat offsexX2 = CTLineGetOffsetForStringIndex(line, index + 1, NULL);

    offsetX += origin.x;

    offsexX2 += origin.x;

    CGFloat offsetY = origin.y;

    CGFloat lineAscent;

    CGFloat lineDescent;

    NSArray * runs = (__bridge NSArray *)CTLineGetGlyphRuns(line);

    CTRunRef runCurrent;

    for (int k = 0; k

看上去也挺多的，我们还是分段讲解吧。

分段解析

-touchesBegan

之所以把他放在首位，是因为他作为整个view响应点击事件的入口扮演者十分重要的角色。

他负责接收点击事件，根据条件将点击事件分发给不同的对象去执行相应的响应。

///点击方法

-(void)touchesBegan:(NSSet *)touches withEvent:(UIEvent *)event

{

    UITouch * touch = [touches anyObject];

    CGPoint location = [self systemPointFromScreenPoint:[touch locationInView:self]];//获取点击位置的系统坐标

    if ([self checkIsClickOnImgWithPoint:location]) {//检查是否点击在图片上，如果在，优先响应图片事件

        return;

    }

    [self ClickOnStrWithPoint:location];//响应字符串事件

}

这里老司机还是要解释一下，为什么我要设置成优先响应图片的事件呢？

是这样的，在我们使用的过程中，大部分的场景是如下过程：

给整段富文本添加属性，事件等
插入图片
给图片设置点击事件

正是因为这样，我们可以看出逻辑上图片的响应事件的优先级明显是要高于文字的。即使是一段文字范围我们赋值了文字的响应事件，然后在范围中插入了图片并且赋予了图片响应事件，我们往往是希望图片响应其自己的事件。同时，不知道你们是否还记得上一趟车我们已经求出了图片的frame，如果优先判断出点击的是图片的话将会减少很多计算量，提高运行效率。所以我这里将图片的响应优先级定义的高于文字，不过根据需要我们可以定义不同的响应优先级。

搞明白这一点以后，其实逻辑就很简单了。

首先呢，先取出当前点击的到屏幕坐标的点。
将屏幕坐标转换为系统坐标（不懂得同学快去上一节补课）
判断是否点击在图片上
如果未点击图片执行点击文字

获取点击坐标

-touchesBegan事件给我们提供了touches这么一个集合。里面装满了UITouch对象。

因为集合是无序的，所以我们通过anyObject取出其中的一个UITouch对象。

UITouch对象的locationInView是专门用来给出UITouch对象在某个View中的坐标的方法，因此我们可以用这个方法来求出当前点击位置的系统坐标。这段比较基础，想画个重点都不知道画哪。

坐标转换

这里用到了第一个工具方法（老司机习惯把写好的方法分类，这些中间方法老司机习惯叫他们工具方法），-(CGPoint)systemPointFromScreenPoint:(CGPoint)origin。

简单的说一句，因为屏幕坐标与系统坐标的不同，我们要将坐标系统一成系统坐标，这样才能计算，所以才有了这个坐标转换的方法。其实很简单

///坐标转换

/*

将屏幕坐标转换为系统坐标

*/

-(CGPoint)systemPointFromScreenPoint:(CGPoint)origin

{

return CGPointMake(origin.x, self.bounds.size.height - origin.y);

}

上一讲有坐标系的图，这里我就不细讲了。直接进入下一话题。

点击图片判断

第二个工具方法

-(BOOL)checkIsClickOnImgWithPoint:(CGPoint)location

///图片点击检查

/*

遍历图片frame的数组与点击位置比较，如果在

范围内则响应的数组中取出对应响应并执行，返

回yes，否则返回no

*/

-(BOOL)checkIsClickOnImgWithPoint:(CGPoint)location

{

    if ([self isFrame:_imgFrm containsPoint:location]) {

        NSLog(@"您点击到了图片");

        return YES;

    }

    return NO;

}

这里呢，我们用到了第三个工具方法，顺便就说了吧

-(BOOL)isFrame:(CGRect)frame containsPoint:(CGPoint)point

///点包含检测

-(BOOL)isFrame:(CGRect)frame containsPoint:(CGPoint)point

{

return CGRectContainsPoint(frame, point);

}

事实上也是调用了系统的一个方法CGRectContainsPoint()。这个方法两个参数，一个是frame，一个是point。可以返回point是否在frame中。

不过还是有一点需要注意的。由于传入的point是系统坐标（本例中），所以frame我们一定要传入系统坐标系下的frame才能正确对应。

这里老司机偷了个懒，直接把上一讲中求得的图片frame改成了一个实例变量，这样在这里的方法中我就能直接调用了。这只是个demo，所以我就怎么方便怎么来了，实际使用中，你可以把frame保存在数组或字典中。你问我怎么在数组或字典中保存一个frame这样的结构体？恩，有一个系统类叫NSValue，专门针对这种结构体。

如果-(BOOL)isFrame:(CGRect)frame containsPoint:(CGPoint)point返回YES则说明在图片范围内，则响应图片的点击事件，

并且-(BOOL)checkIsClickOnImgWithPoint:(CGPoint)location返回YES，否则返回NO。

回到上一层，如果-(BOOL)checkIsClickOnImgWithPoint:(CGPoint)location返回YES，则说明点击的是图片并且已经执行完响应事件，直接return结束方法即可。否则则继续检查是否点击到了文字。

点击文字判断

终于进入重中之重了，点击文字的逻辑了，不过你也别害怕，如果你对上一讲的讲解有了一定的理解的话，这里将变得简单一些。

技术分享

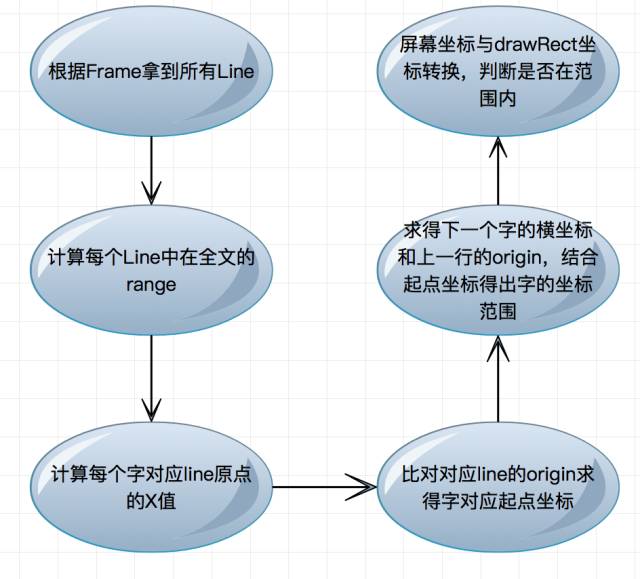

逻辑图

///字符串点击检查

/*

实际上接受所有非图片的点击事件，将字符串的每个

字符取出与点击位置比较，若在范围内则点击到文字

，进而检测对应的文字是否响应事件，若存在响应

*/

-(void)ClickOnStrWithPoint:(CGPoint)location

{

    NSArray * lines = (NSArray *)CTFrameGetLines(self.data.ctFrame);//获取所有CTLine

    CFRange ranges[lines.count];//初始化范围数组

    CGPoint origins[lines.count];//初始化原点数组

    CTFrameGetLineOrigins(self.data.ctFrame, CFRangeMake(0, 0), origins);//获取所有CTLine的原点

    for (int i = 0; i

看上去很多是吧？有没有怕怕的。

仔细看你会发现，有很多代码跟昨天的有相似之处，就是这样，因为这里也遍历了每一个CTRun，只不过更加细化到CTRun中的每个字。

NSArray * lines = (NSArray *)CTFrameGetLines(self.data.ctFrame);//获取所有CTLine

    CFRange ranges[lines.count];//初始化范围数组

    CGPoint origins[lines.count];//初始化原点数组

    CTFrameGetLineOrigins(self.data.ctFrame, CFRangeMake(0, 0), origins);//获取所有CTLine的原点

这四句我就不多说了，获取所有CTLine和其原点。

for (int i = 0; i

获取每个CTLine中包含的富文本在整串富文本中的范围。将所有CTLine中字符串的范围保存下来放入数组备用。

for (int i = 0; i

这个for循环用来遍历富文本中的每一个字符。下面的代码都是在for循环中的循环体。

for (int j = 0; j

这里又是一层循环，通过当前字符序号i与每个CTLine包含字符的范围比较来求得当前计算的是哪个CTLine中的字符。

CTLineRef line = (__bridge CTLineRef)lines[lineNum];//取到字符对应的CTLine

CGPoint origin = origins[lineNum];

CGRect CTRunFrame = [self frameForCTRunWithIndex:i CTLine:line origin:origin];//计算对应字符的frame

取得当前字符所在的CTLine并取得该CTLine的原点，同时通过这里的第五个工具方法

-(CGRect)frameForCTRunWithIndex:(NSInteger)index

CTLine:(CTLineRef)line

origin:(CGPoint)origin

计算当前字符的frame。

分解讲一下这个方法

///字符frame计算

/*

返回索引字符的frame

index：索引

line：索引字符所在CTLine

origin：line的起点

*/

-(CGRect)frameForCTRunWithIndex:(NSInteger)index

                         CTLine:(CTLineRef)line

                         origin:(CGPoint)origin

{

    CGFloat offsetX = CTLineGetOffsetForStringIndex(line, index, NULL);//获取字符起点相对于CTLine的原点的偏移量

    CGFloat offsexX2 = CTLineGetOffsetForStringIndex(line, index + 1, NULL);//获取下一个字符的偏移量，两者之间即为字符X范围

    offsetX += origin.x;

    offsexX2 += origin.x;//坐标转换，将点的CTLine坐标转换至系统坐标

    CGFloat offsetY = origin.y;//取到CTLine的起点Y

    CGFloat lineAscent;//初始化上下边距的变量

    CGFloat lineDescent;

    NSArray * runs = (__bridge NSArray *)CTLineGetGlyphRuns(line);//获取所有CTRun

    CTRunRef runCurrent;

    for (int k = 0; k

根据注释就能很轻易的看懂这段代码，不过可能有几个方法不熟悉，我来介绍下。

CTLineGetOffsetForStringIndex(,,)

获取一行文字中，指定charIndex字符相对x原点的偏移量，返回值与第三个参数同为一个值。如果charIndex超出一行的字符长度则反回最大长度结束位置的偏移量，如一行文字共有17个字符，哪么返回的是第18个字符的起始偏移，即第17个偏移+第17个字符占有的宽度=第18个起始位置的偏移。因此想求一行字符所占的像素长度时，就可以使用此函数，将charIndex设置为大于字符长度即可。

因为求得的坐标是相对于CTLine原点的偏移量，因此我们要加上CTLine原点的x坐标获得该点的绝对坐标。

CTLineGetGlyphRuns()昨天有介绍过，拿到CTLine中的所有CTRun。
CTRunGetStringRange()获得CTRun在富文本中的范围
CTRunGetTypographicBounds(,,,,)获得对应CTRun的尺寸信息

中间用了第六个工具方法

-(BOOL)isIndex:(NSInteger)index inRange:(NSRange)range

///范围检测

/*

范围内返回yes，否则返回no

*/

-(BOOL)isIndex:(NSInteger)index inRange:(NSRange)range

{

    if ((index = range.location)) {

        return YES;

    }

    return NO;

}
