 提到流程图和图表设计,自然会想到微软出品的Office Visio,它是一款强大的流程图设计工具。Visio并不在Office标准套装中,需要额外付费购买,这可能会带来某些不便。一方面,并不是所有人都负担得起,另外,如果是应急之需,临时购买恐怕也来不及了。

  今天我们介绍几款免费的Visio替代软件,也许你对某些软件的名字感到陌生,现在我们逐一简要了解一下。

  1、DIA Diagram Editor

技术分享Dia主界面

  Dia被我们列在头一名,不仅是因为它功能强大和跨平台特性,也源于它原生支持简体中文界面。与Visio相比,Dia安装包仅不足20MB,可以放在网盘或U盘中随身携带。初用者可能觉得Dia用法比较繁琐而麻烦,但是无法否认,它仍然是综合性能最佳的免费替代方案。

  Dia支持导出的流程图格式如下:EPS、SVG、DXF(Autocad格式)、CGM、WMF、PNG、JPEG、VDX(Microsoft Visio格式)。

  优点:跨平台,支持简体中文界面

  缺点:不易上手

  下载http://down.tech.sina.com.cn/content/41811.html

  2、Open Office Draw

技术分享Open Office Draw

  Linux用户对OpenOffice应该不会陌生,它是大名鼎鼎的开源办公套件,同时支持Windows和Mac。做为办公套件中的一部分,OpenOffice DRAW不仅免费提供,而且具备较为出色和相对完整的结构图表绘制功能,其最大绘图尺寸可达300cm x 300cm。绘图时产生的“对象”可以编组、分组、重组等操作,它也有些高级特性,例如支持渲染自定义贴图和模拟灯光效果,并能输出具备真实光感的高品质图形。OpenOffice DRAW支持大部分常见图像格式,我们还可以通过其内置的图形库获得大量免费图形素材。

  优点:跨平台,简单易用

  缺点:安装包较大

  下载简体便携版:http://down.tech.sina.com.cn/content/37788.html

  3、Inkscape

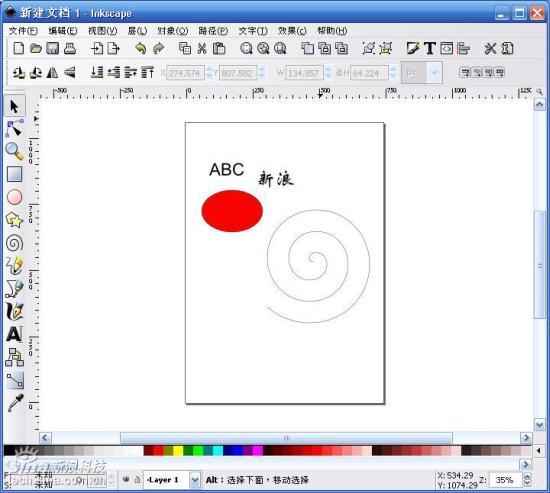

技术分享Inkscape主界面

  又一款开源免费的矢量绘图软件,初看界面很像Photoshop,还是比较容易上手的,加上自带简体中文支持,对国人来说更是方便了。Inkscape支持节点编辑,可绘制复杂的路径和位图描摹。Inkscape比较突出的一大特点就是针对SVG的优化支持,它使用W3C标准的SVG文件格式,提供了众多高级特性,包括标记、克隆、Alpha融合、渐变、贴图,编组等等。

  优点:跨平台,支持简体中文界面

  缺点:流程图设计方面有待加强

  下载:http://down.tech.sina.com.cn/content/16418.html

  4、Graphviz

技术分享Graphviz绘制的复杂流程图

  Graphviz是大名鼎鼎的贝尔实验室的几位牛人开发的一个画图工具,历史比较久远了。它的软件设计理念和一般“所见即所得”的画图工具不一样,是“所想即所得”。Graphviz提供了DOT语言来编写绘图脚本。显然,这款软件并不适合一般用户,只适合那些对脚本语言代码较熟练的用户或是开发人员使用。

  优点:使用脚本绘图,功能强大,支持SVG

  缺点:无用户界面,不适合普通用户

  下载:http://down.tech.sina.com.cn/content/53737.html

  5、Kivio

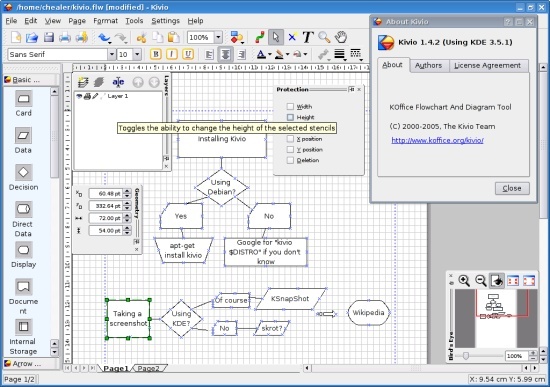

技术分享Kivio主界面

  Kivio是开源办公套件KOffice的一部分,是一款强大的Linux图表和流程图绘制软件。它可以帮助你快速设计原型、线框图、流程图或是图表。Kivio有着与微软Visio类似的用户界面,但在用户界面上有所增强,允许使用分割窗格进行图形绘制。比较遗憾的是,Kivio目前只面向Linux用户。

  其它功能:

  支持使用Python脚本模板创作

  与Dia模具兼容

  优点:操作简单,界面清晰易懂

  缺点:无Windows版本

  下载:http://down.tech.sina.com.cn/content/35996.html

  以上就是我们推荐的5款免费流程图制作软件,这些开源软件各有所长,希望对您完成任务有所帮助。(王佩)
