Snmp是什么

简单网络管理协议(SNMP)是TCP/IP协议簇的一个应用层协议。在1988年被制定,并被Internet体系结构委员会(IAB)采纳作为一个短期的网络管理解决方案;由于SNMP的简单性,在Internet时代得到了蓬勃的发展,1992年发布了SNMPv2版本,以增强SNMPv1的安全性和功能。现在,已经有了SNMPv3版本。

snmp干什么

简单网络管理协议(SNMP:Simple Network Management Protocol)是由互联网工程任务组(IETF:Internet Engineering Task Force )定义的一套网络管理协议。该协议基于简单网关监视协议(SGMP:Simple Gateway Monitor Protocol)。利用SNMP,一个管理工作站可以远程管理所有支持这种协议的网络设备,包括监视网络状态、修改网络设备配置、接收网络事件警告等。 虽然SNMP开始是面向基于IP的网络管理,但作为一个工业标准也被成功用于电话网络管理

介绍一下snmp

在使用snmp的工具前,我们要先了解一下snmp的结构。
一套完整的SNMP系统主要包括管理信息库(MIB)、管理信息结构(SMI)及SNMP报文协议。

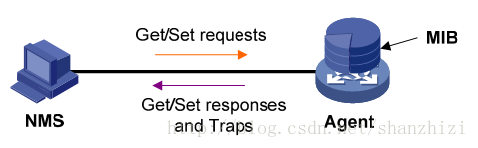

在结构上又分为NMS和Agent
技术图片
https://blog.csdn.net/shanzhizi/article/details/11606767
https://www.ibm.com/developerworks/cn/linux/l-cn-snmp/index.html

NMS network-manager-system 网络管理系统
基于TCP/IP的网络管理包含两个部分:网络管理站(也叫管理进程,manager)和被管的网络单元(也叫被管设备)。被管的设备种类繁多,例如:路由器、X终端、终端服务器和打印机等。这些被管设备的共同点就是都运行TCP/IP协议。被管设备端和关联相关的软件叫做代理程序(agent)或代理进程。管理站一般都是带有色彩监视器的工作站,可以显示所有被管理设备的状态(例如连接是否掉线、各种连接上的流量状况等)。

MIB manager-infomation-base 管理信息库包含所有代理进程的所有可被查询和修改的参数
SMI Structure of Management Information 关于MIB的一套共用的结构和表示符号。叫做管理信息结构
SNMP Simple Network Management Protocol 简单网络管理协议 管理进程和代理进程之间的通信协议

协议

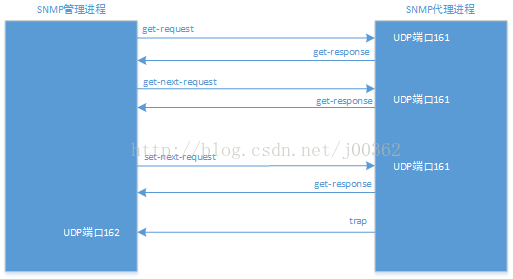

管理进程和代理进程之间的通信可以有两种方式,一种是管理进程向代理进程发出请求,询问(get)一个具体的参数值(例如询问你产生了多少个不可达的ICMP端口) 修改(set) 按要求改变代理进程的参数值 另外由代理端向管理端主动汇报某些内容(trap)(例如:一个接口掉线了)

请求方法

1)get_request (询问) 从代理进程处提取一个或多个参数值
2)get_next_request (下一次询问) 从代理进程处提取一个或多个参数的下一个参数值
3)set_request (修改) 设置代理进程一个或多个参数值
4)get_response (获取请求响应)
5)trap 代理进程主动发出的报文,通知管理进程有某些事发生。

技术图片

这些操作的前4钟操作是简单的请求应答方式,而且在SNMP钟往往使用UDP协议,所以可能发生管理进程和代理进程之间数据包丢失的情况。因此一定要有超时和重传机制。

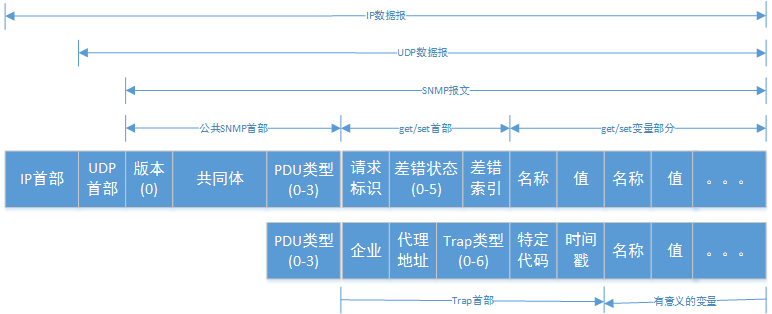

管理进程发出的前面三种操作采用UDP的161端口,而trp走的是162端口

技术图片

在Linux下使用snmp

安装

yum install net-snmp net-snmp-utils -y
# 查看是否安装完成
snmpd -v
snmpwalk -V

其中net-snmp是snmp软件
net-snmp-utils 是snmp的工具

使用

开启snmp服务,snmpd是一个linux的服务,但是我们是通过使用snmpwalk来操作snmp这个服务的

systemctl start snmpd

常用的snmpwalk数

-h  # 显示帮助
-v  # 指定snmp的版本,1或者2或者3
-c  # 指定连接设备snmp密码。
-V  # 显示当前snmpwalk命令行版本
-r  # 指定重试次数,默认为0次
-t  # 指定每次请求的等待超时
-l  # 指定安全级别:noAuthNoPriv|authNoPriv|authPriv
-a  # 验证协议:MD5|SHA。只有-l指定为authNoPriv或authPriv时才需要
–A  # 验证字符串。只有-l指定为authNoPriv或authPriv时才需要
–x  # 加密协议:DES。只有-l指定为authPriv时才需要
–X  # 加密字符串。只有-l指定为authPriv时才需要。

常用方法

snmpwalk -v 2c -c public 10.1.1.1 .1.3.6.1.2.1.25.1   # 得到取得windows端的系统进程用户数等
# 其中 -v指定版本  -c 指定密码  10.1.1.1 指定地址(localhost表示本地)  .1.3.6.1.2.1.25.1表示oid 不同的oid表示了不同的操作

常用oid

http://www.ttlsa.com/monitor/snmp-oid/
