    vivado中design with ip相比于ise感觉还是改进了。

    首先我们简单介绍一下vivado中design with ip的设计过程：

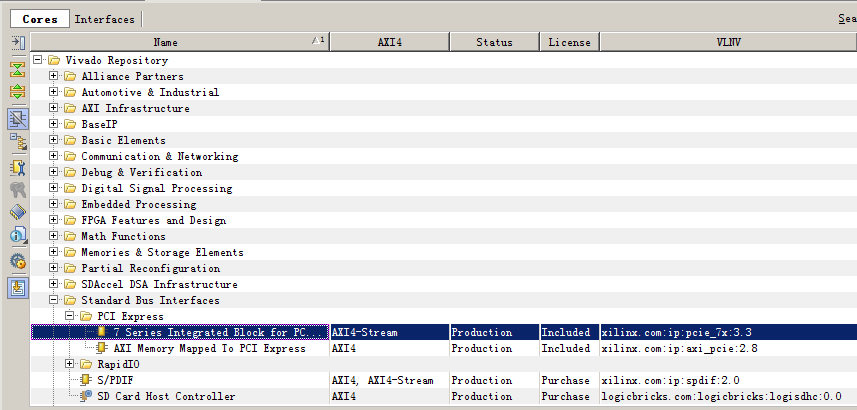

    （1）打开IP Catlog定制自己的IP设计，比如这里我们选择Standard Bus Interface-PCI Express-7 Series Integrated Block for PCIE，然后右键Customize IP，就会出现一个定制IP的界面：

    我们根据需要配置就行，接着我们就要产生对应IP的输出文件了，这里输出文件这有很多值得注意的地方。

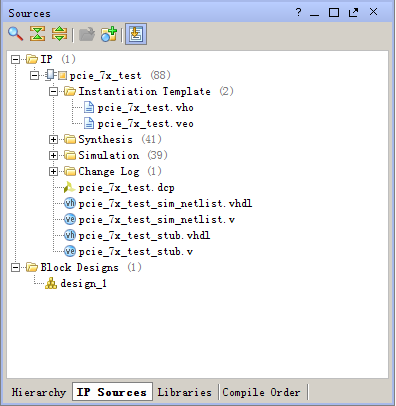

    首先，选择是否Using Core Container，这个设置是在Tool-Project Settings-IP里，Core Container作用是把IP生成的各种文件打包成一个文件存储，等到使用使用IP模块的时候再从.xcix中解析出来就行；如果不使用Core Container，那么最后IP的输出文件各个独立出来，存储也是分开存储。但是不论是不是用Core Container，vivado工程中显示的IP核的结构都是没有什么区别的：

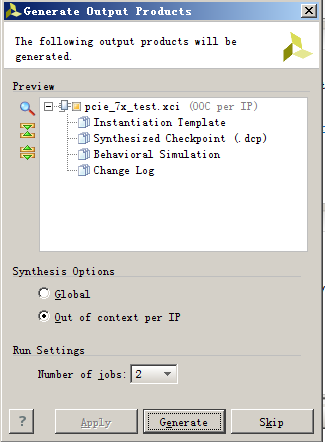

    然后，就是生成IP输出文件注意的地方，是选择Global还是Out of context per IP:



    vivado默认是第二种，Out of context per IP是指让vivado在综合的时候对IP进行单独综合，生成.dcp文件，然后再工程要用到IP的时候，只需从.dcp文件中解析出对应IP的网表文件即可，而不需对IP进行重新综合，这样的方式可以加快综合的速度；而Gobal选择则是每次工程综合的时候，IP核都会和工程一起综合，这样综合的时间就很长，而且Global选项不会产生.dcp文件，因为工程综合的时候是对IP核的源码进行综合的。

    （2）把IP加到自己的工程中，这里假设综合是采用Out of context per IP进行，如果要把IP和加到自己工程中，我们就需要IP核的顶层设计模块，而由于采用Out of context per IP的时候只会输出包含网表的.dcp文件，所以工程用到IP的时候是不会直接调用源码模块的。而是会调用一个*stub.v的Black Box模块，这个模块值包含IP和顶层模块的输入输出定义，工程表面上是调用这个模块，实际上是解析.dcp文件中的网表，这样工程就可以进行综合了。

    以上就是design with IP的大致的过程，关于design with IP的仿真，这里暂且不说，以后会总结。
