经典卷积神经网络 之 ZFNet

Posted 2022-11-26 ZealCV

ZFNet

---

时间：

2013年

---

出处：

Matthew D.Zeiler 和 Rob Fergus （纽约大学）2013年撰写的论文：
Visualizing and Understanding Convolutional Networks

---

目的：

AlexNet的提出使得大型卷积网络开始变得流行起来，但是人们对于CNN网络究竟为什么能表现这么好，以及怎么样能变得更好尚不清楚，因此为了针对上述两个问题，提出了一个新颖的可视化技术，“理解”中间的特征层和最后的分类器层，并且找到改进神经网络的结构的方法

---

做法：

使用反卷积（Deconvnet），可视化特征图（feature map）
通过Deconvnet技术，可视化Alex-net，并指出了Alex-net的一些不足，最后修改网络结构，使得分类结果提升
与AlexNet相比，前面的层使用了更小的卷积核和更小的步长，保留了更多特征

---

成就：

ZFNet是2013年ILSVRC的冠军

---

贡献：

CNN领域可视化理解的开山之作，作者通过可视化解释了为什么CNN有非常好的性能、如何提高CNN性能，然后进行调整网络，提高了精度

论文主要贡献如下：

特征可视化

使用反卷积，可视化feature map
通过feature map可以看出，特征分层次体系结构
前面的层学习的是物理轮廓、边缘、颜色、纹理等特征，后面的层学习的是和类别相关的抽象特征

CNN学习到的特征具有平移和缩放不变性，但是，没有旋转不变性

对于CNN结构的改进

通过特征可视化可以知道，Krizhevsky的CNN结构学习到的第一层特征只对于高频和低频信息有了收敛，但是对于中层信息却还没有收敛；同时，第二层特征出现了混叠失真，这个主要是因为第一个卷积层的层的步长设置为4引起的，为了解决这个问题，作者不仅将第一层的卷积核的大小设置为7*7,同时，也将步长设置为2

对于遮挡的敏感性

通过遮挡，找出了决定图像类别的关键部位当，在输入图片中遮挡了学习到的特征时，分类效果会很差。

关联分析

作者认为深度结构隐形地学习到不同图像中一些特定结构的关联性。通过遮挡不同图像的相同结构，然后计算学习的特征与没有遮挡之前学习到的特征之间的差，然后这些差的Hamming距离Δ，当Δ越小时，说明了网络还是学习到了一定的结构关联性。(这个地方不理解)

特征提取的通用性

这个部分主要是作者通过实验说明了，将使用ImageNet2012数据集训练得到的CNN,在保持前面七层不变的情况，只在小数据集上面重新训练softmax层，通过这样的实验，说明了使用ImageNet2012数据集训练得到的CNN的特征提取功能就有通用性。

特征分析

作者通过实验证明了，不同深度的网络层学习到的特征对于分类的作用，说明了深度结构确实能够获得比浅层结构更好的效果。
通过实验，说明了深度增加时，网络可以学习到更具区分的特征。
底层特征在迭代次数比较少时就能收敛，高层需要的迭代次数比较多
越是高层的特征，其用来做分类的性能越好

---

技术分析

1、反池化过程

我们知道，池化是不可逆的过程，然而我们可以通过记录池化过程中，最大激活值得坐标位置。然后在反池化的时候，只把池化过程中最大激活值所在的位置坐标的值激活，其它的值置为0，当然这个过程只是一种近似，因为我们在池化的过程中，除了最大值所在的位置，其它的值也是不为0的。刚好最近几天看到文献：《Stacked What-Where Auto-encoders》，里面有个反卷积示意图画的比较好，所有就截下图，用这篇文献的示意图进行讲解：
此处输入图片的描述

以上面的图片为例，上面的图片中左边表示pooling过程，右边表示unpooling过程。假设我们pooling块的大小是3*3，采用max pooling后，我们可以得到一个输出神经元其激活值为9，pooling是一个下采样的过程，本来是3*3大小，经过pooling后，就变成了1*1大小的图片了。而upooling刚好与pooling过程相反，它是一个上采样的过程，是pooling的一个反向运算，当我们由一个神经元要扩展到3*3个神经元的时候，我们需要借助于pooling过程中，记录下最大值所在的位置坐标(0,1)，然后在unpooling过程的时候，就把(0,1)这个像素点的位置填上去，其它的神经元激活值全部为0。再来一个例子：
此处输入图片的描述

在max pooling的时候，我们不仅要得到最大值，同时还要记录下最大值得坐标（-1，-1），然后再unpooling的时候，就直接把(-1-1)这个点的值填上去，其它的激活值全部为0。

2、反激活

我们在Alexnet中，relu函数是用于保证每层输出的激活值都是正数，因此对于反向过程，我们同样需要保证每层的特征图为正值，也就是说这个反激活过程和激活过程没有什么差别，都是直接采用relu函数。

3、反卷积

对于反卷积过程，采用卷积过程转置后的滤波器(参数一样，只不过把参数矩阵水平和垂直方向翻转了一下)，这一点我现在也不是很明白，估计要采用数学的相关理论进行证明。

最后可视化网络结构如下：
此处输入图片的描述

网络的整个过程，从右边开始：输入图片-》卷积-》Relu-》最大池化-》得到结果特征图-》反池化-》Relu-》反卷积。到了这边，可以说我们的算法已经学习完毕了，其它部分是文献要解释理解CNN部分，可学可不学。

反卷积可视化以各层得到的特征图作为输入，进行反卷积，得到反卷积结果，用以验证显示各层提取到的特征图。举个例子：假如你想要查看Alexnet 的conv5提取到了什么东西，我们就用conv5的特征图后面接一个反卷积网络，然后通过：反池化、反激活、反卷积，这样的一个过程，把本来一张13*13大小的特征图(conv5大小为13*13)，放大回去，最后得到一张与原始输入图片一样大小的图片(227*227)。

通过反卷积Deconvnet实现可视化：

在每个卷积层都加上了一个反卷积层。在卷积、ReLU、Max-pooling之后，不仅输出给下一层用作输入，也为反卷积提供输入。而反卷积层依次进行unpooling、ReLU和反卷积。见图2。

Unpooling：在max-pooling中利用switches表格记录每个最大值的位置，然后在unpooling中奖该位置填回最大数值，其余位置填0。

ReLU：直接利用ReLU函数，仍然确保输出为非负数。

反卷积：利用相同卷积核的转置作为核，与输入做卷积运算。

训练过程跟以前一样，仍然是从256*256中截取中心和边框五,224*224切片再进行中心翻转，batchsize128，学习率0.01，采用dropout策略。所有权值初始0.01，偏置为0。

2选择激活值：

为了理解某一个给定的pooling特征激活值，先把特征中其他的激活值设置为0；然后利用deconvnet把这个给定的激活值映射到初始像素层。

3反卷积过程deconvnet：

3.1Unpooling

     顾名思义就是反pooling过程，由于pooling是不可逆的，所以unpooling只是正常pooling的一种近似；通过记录正常pooling时的位置，把传进来的特征按照记录的方式重新“摆放”，来近似pooling前的卷基层特征。如图中彩色部分

3.2Recitfication

通过ReLU函数变换unpooling特征。

3.3Filtering

利用卷积过程filter的转置（实际上就是水平和数值翻转filter）版本来计算卷积前的特征图；从而形成重构的特征。

从一个单独的激活值获得的重构图片类似原始图片的一个部分。

总是感觉这个过程好熟悉，利用SGD训练卷进网络时，误差的反向传递就是这么计算的，如果是mean-pooling就把残差平均分分配到pooling局域，如果是max-pooling只把残差反馈到记录的max-pooling最max的那个位置。

---

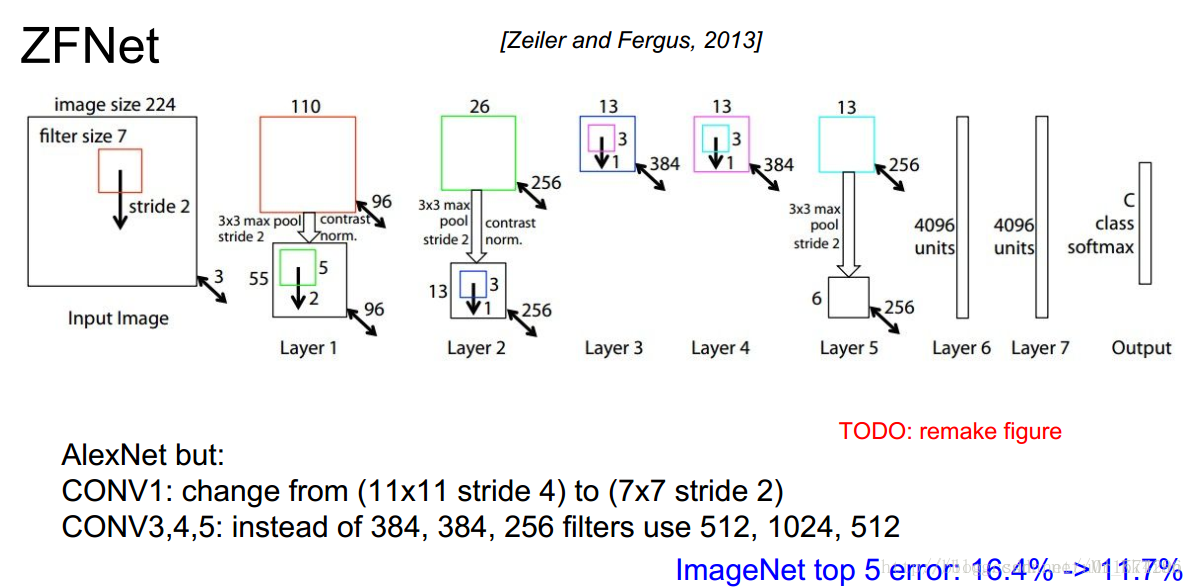

ZFNet的结构

ZFNet的网络结构是在AlexNet上进行了微调，其网络架构如下：
