Mycat入门教程

Posted 2020-11-14 cxxjohnson

mycat介绍

• 介绍在官方网站上有比较详细的介绍，在这里复制粘贴没什么意思，大家到官网上看
• 官网链接

前置条件

本教程是在window环境下运行的，实际生产推荐在Linux上运行。
必备条件(自行安装,如果不会装请先打好基础在来学习)：

• JDK：建议是1.7及其以上。
• mysql：必须是5.5及其以上。

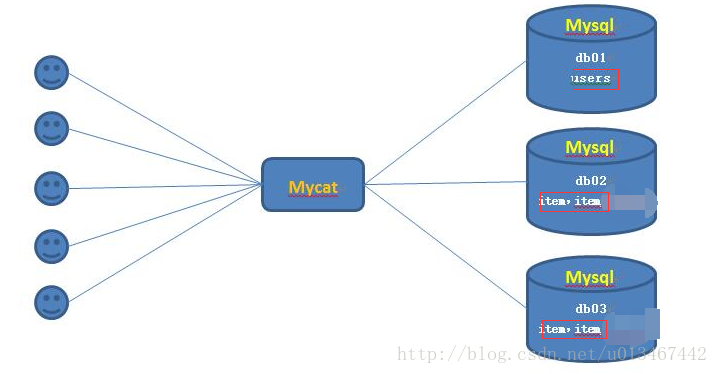

拓扑结构

• 两张表users和item，三个数据库db01,db02,db03（三个库在一个数据库实例上）
• users只在db01中存储。
• item表被分割到db02和db03中存储。

create database db01;

 CREATE TABLE users (
    id INT NOT NULL AUTO_INCREMENT,
    name varchar(50) NOT NULL default ‘‘,
    indate DATETIME NOT NULL default ‘0000-00-00 00:00:00‘,
    PRIMARY KEY (id)
)AUTO_INCREMENT= 1 ENGINE=InnoDB DEFAULT CHARSET=utf8;

在db02和db03中分别创建item表，SQL脚本如下

create database db02;
 CREATE TABLE item (
    id INT NOT NULL AUTO_INCREMENT,
    value INT NOT NULL default 0,
    indate DATETIME NOT NULL default ‘0000-00-00 00:00:00‘,
    PRIMARY KEY (id)
)AUTO_INCREMENT= 1 ENGINE=InnoDB DEFAULT CHARSET=utf8;

create database db03;
CREATE TABLE item (
    id INT NOT NULL AUTO_INCREMENT,
    value INT NOT NULL default 0,
    indate DATETIME NOT NULL default ‘0000-00-00 00:00:00‘,
    PRIMARY KEY (id)
)AUTO_INCREMENT= 1 ENGINE=InnoDB DEFAULT CHARSET=utf8;

开始使用

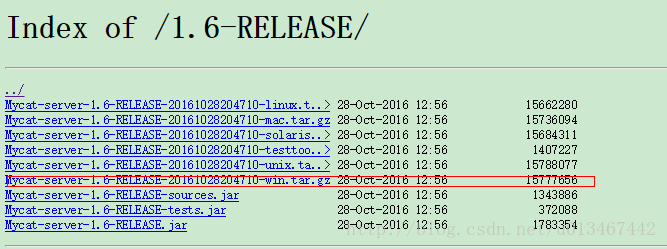

• 先打mycat官方网站上下载安装包，网址为mycat 下载图如下所示：

• 然后在conf目录下编辑service.xml，rule.xml，schema.xml三个文件。
• service.xml主要配置mycat服务的参数，比如端口号，myact用户名和密码使用的逻辑数据库等
• role.xml主要配置路由策略，主要有分片的片键，拆分的策略（取模还是按区间划分等）
• schema.xml文件主要配置数据库的信息，例如逻辑数据库名称，物理上真实的数据源以及表和数据源之间的对应关系和路由策略等。

• 配置如下所示：

• server.xml

<?xml version="1.0" encoding="UTF-8"?>
<!DOCTYPE mycat:server SYSTEM "server.dtd">
<mycat:server xmlns:mycat="http://io.mycat/">
        <system>
            <!--
                <property name="processors">32</property>
                <property name="processorExecutor">32</property>
                <property name="bindIp">0.0.0.0</property>
                <property name="frontWriteQueueSize">4096</property>
                <property name="idleTimeout">300000</property>
                <property name="mutiNodePatchSize">100</property>
            -->
                <property name="defaultSqlParser">druidparser</property>
                <property name="mutiNodeLimitType">1</property>
                <property name="serverPort">8066</property>
                <property name="managerPort">9066</property>
        </system>
        <!-- 任意设置登陆 mycat 的用户名,密码,数据库  -->
        <user name="test">
                <property name="password">test</property>
                <property name="schemas">TESTDB</property>
        </user>

        <user name="user">
                <property name="password">user</property>
                <property name="schemas">TESTDB</property>
                <property name="readOnly">true</property>
        </user>
        <!--
        <quarantine>
           <whitehost>
              <host host="127.0.0.1" user="mycat"/>
              <host host="127.0.0.2" user="mycat"/>
           </whitehost>
       <blacklist check="false"></blacklist>
        </quarantine>
        -->
</mycat:server>

• role.xml
  该路由表表明采用mod2的方式进行路由。通过下面可知是对item表的id键进行取模分表的，取模分到db02和db03，而users表直接路由到db01中。

<?xml version="1.0" encoding="UTF-8"?>
<!-- - - Licensed under the Apache License, Version 2.0 (the "License");
    - you may not use this file except in compliance with the License. - You
    may obtain a copy of the License at - - http://www.apache.org/licenses/LICENSE-2.0
    - - Unless required by applicable law or agreed to in writing, software -
    distributed under the License is distributed on an "AS IS" BASIS, - WITHOUT
    WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied. - See the
    License for the specific language governing permissions and - limitations
    under the License. -->
<!DOCTYPE mycat:rule SYSTEM "rule.dtd">
<mycat:rule xmlns:mycat="http://io.mycat/">

    <tableRule name="role1">
        <rule>
            <columns>id</columns>
            <algorithm>mod-long</algorithm>
        </rule>
    </tableRule>

    <function name="mod-long" class="io.mycat.route.function.PartitionByMod">
        <!-- how many data nodes -->
        <property name="count">2</property>
    </function>
</mycat:rule>

• schema.xml 数据库的url,usename,password按实际情况填写。

<?xml version="1.0"?>
<!DOCTYPE mycat:schema SYSTEM "schema.dtd">
<mycat:schema xmlns:mycat="http://io.mycat/">

    <!-- 设置表的存储方式.schema name="TESTDB" 与 server.xml中的 TESTDB 设置一致  -->
    <schema name="TESTDB" checkSQLschema="false" sqlMaxLimit="100">
        <table name="users" primaryKey="id"  dataNode="node_db01" />
        <table name="item" primaryKey="id" dataNode="node_db02,node_db03" rule="role1" />

    </schema>

    <!-- 设置dataNode 对应的数据库,及 mycat 连接的地址dataHost -->
    <dataNode name="node_db01" dataHost="dataHost01" database="db01" />
    <dataNode name="node_db02" dataHost="dataHost01" database="db02" />
    <dataNode name="node_db03" dataHost="dataHost01" database="db03" />

    <!-- mycat 逻辑主机dataHost对应的物理主机.其中也设置对应的mysql登陆信息 -->
    <dataHost name="dataHost01" maxCon="1000" minCon="10" balance="0" writeType="0" dbType="mysql" dbDriver="native">
            <heartbeat>select user()</heartbeat>
            <writeHost host="server1" url="127.0.0.1:3306" user="root" password="123456"/>
    </dataHost>
</mycat:schema>

启动测试

• 在命令行切换到bin目录下，然后执行如下命令：

  正确启动后会显示如下命令：

  然后表示我们启动服务成功。

验证结果

• 在命令行访问mycat逻辑数据库，采用如下的命令：

mysql -utest -ptest -h127.0.0.1 -P8066 -DTESTDB

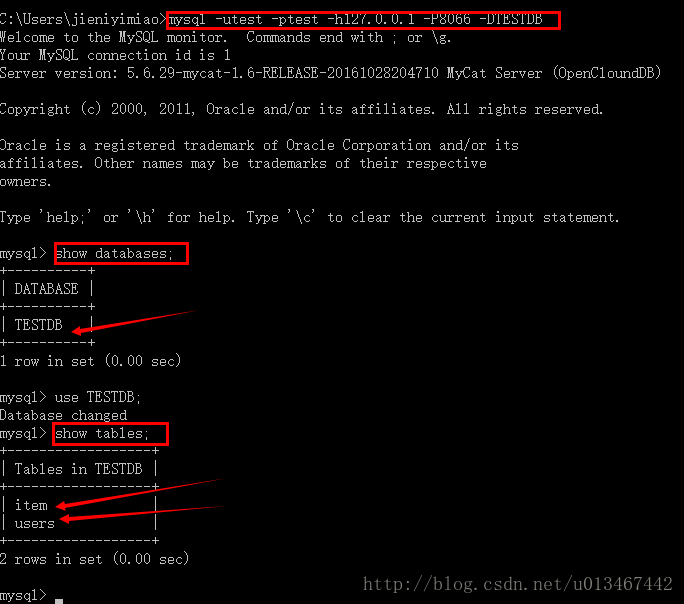

• 现在通过数据库查询数据库和表，发现只有逻辑数据库TESTDB而不是db01, db02, db03；而且表也是统一显示的，而不是分布在不同的实际数据库中。参考图片如下：


  • 现在在访问Mycat在数据库中插入数据，看数据能否按照前面配置的路由规则进行分表。
  • 现在执行如下的SQL语句进行数据的插入。

insert into users(name,indate) values(‘kk‘,now());
insert into users(name,indate) values(‘ss‘,now());
insert into item(id,value,indate) values(1,100,now());
insert into item(id,value,indate) values(2,100,now());

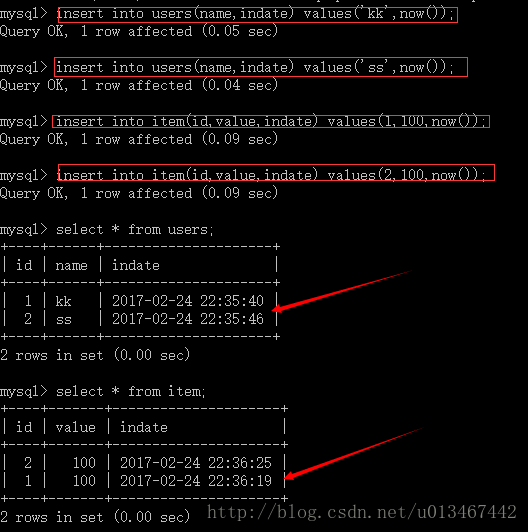

• 然后在mycat上查看是否插入成功，下图显示插入成功。

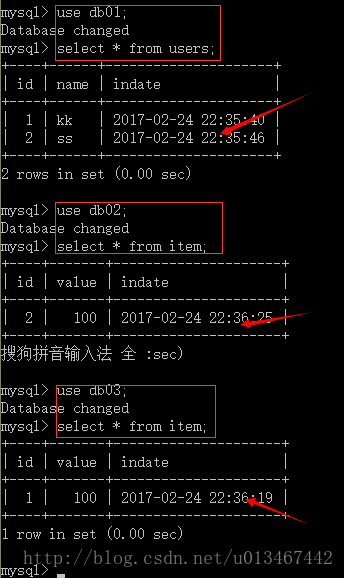

• 然后登录实际的数据库，看分表是否成功。下图显示分表成功。

  图上显示，插入的users表中的数据全部在db01中，而item表中的数据通过Id取模后均匀的分布在db02和db03中。这样就根据实际的路由策略进行了分表。
• 测试完成！！~数据进行了分库分表！
