https://mp.weixin.qq.com/s/j_CgHU4PnY82NMwJzOqHYg

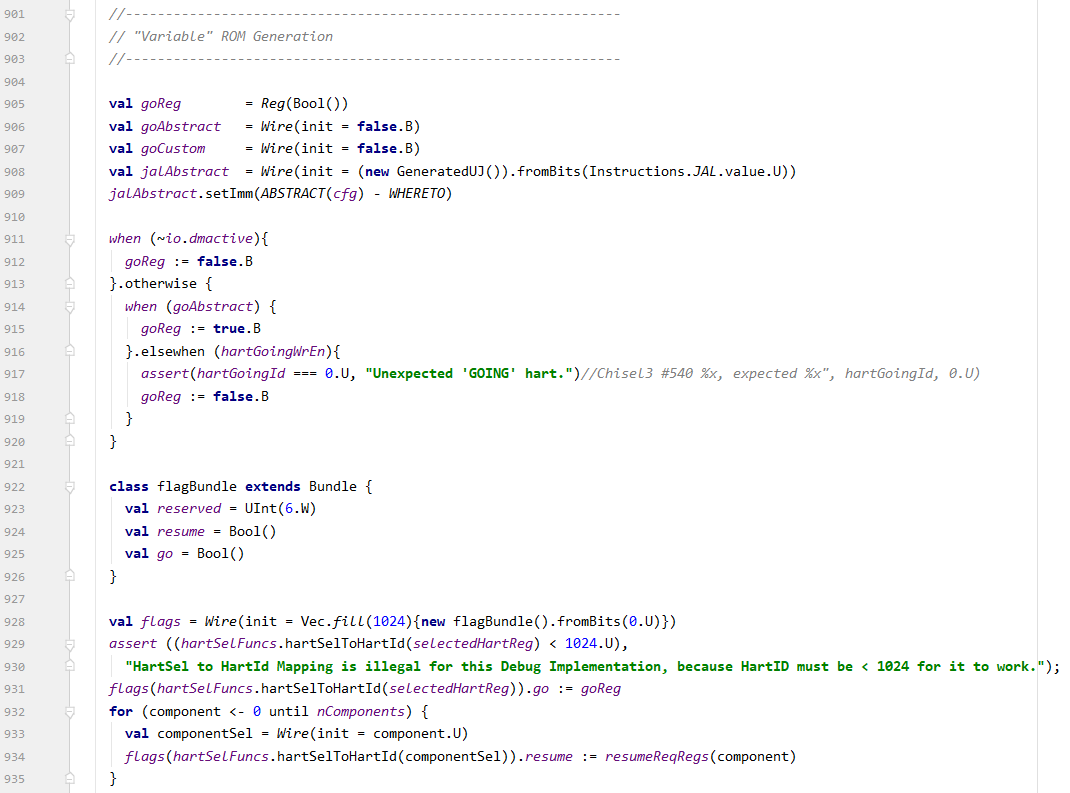

简单介绍Variable ROM Generation。



技术图片



1. jalAbstract



jalAbstract是一条指令,跳转到抽象命令的指令:

技术图片



Instruction.JAL是jump and link指令:

技术图片



GeneratedUJ用于生成一个UJ格式的指令结构:

技术图片

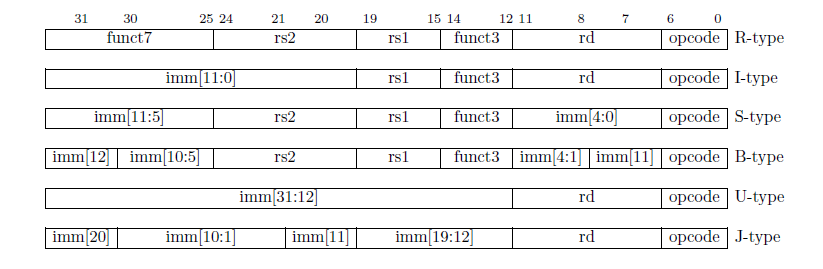

JAL属于J-format。

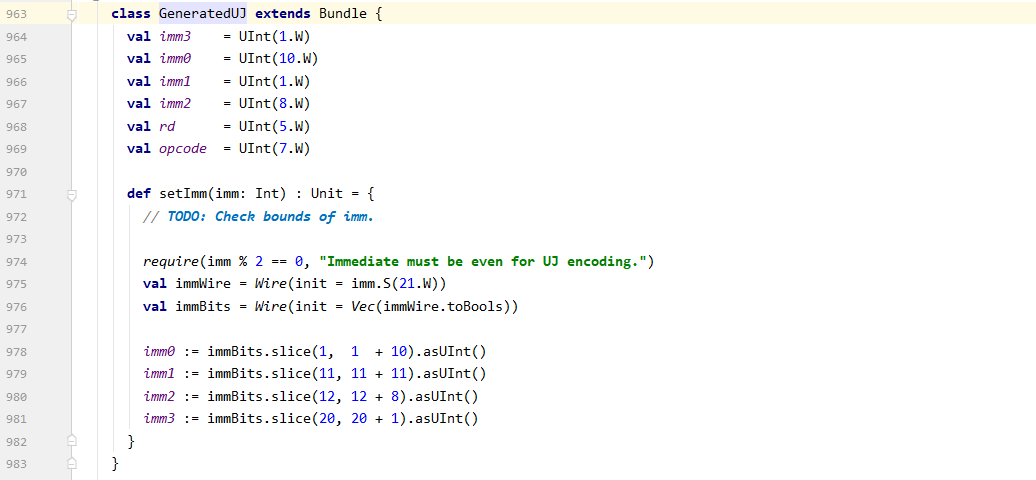

GeneratedUJ的定义如下:

技术图片



jalAbstract.setImm(ABSTRACT(cfg) - WHERETO)把跳转地址设置为ABSTRACT:

技术图片

当pc=WHERETO时,跳转目标地址即是ABSTRACT。



jalAbstract的值存放在地址WHERETO处,亦即jalAbstract是存放在WHERETO地址处的指令:

技术图片



2. goReg



goReg是一个寄存器:

技术图片



其复位值为假:

技术图片



如果goAbstract为真,其值为真:

技术图片



如果hartGoingWrEn为真,其值为假:

技术图片



hartGoingWrEn是写GOING寄存器的标志:

技术图片

GOING寄存器位于核心访问的地址空间中,所以写GOING寄存器的是核心执行的指令。



总结一下:

a. 要执行抽象命令时(goAbstract=true)为真;

b. 开始执行抽象命令时(begins executing Debug Mode Instructions)为假;



3. goAbstract

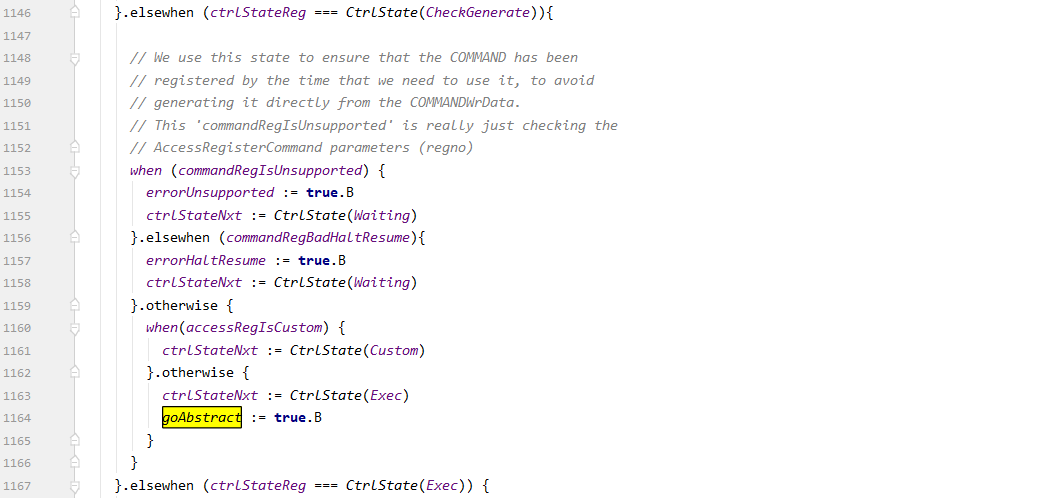

goAbstract是一个标志位:

技术图片



表示将要执行command寄存器中的命令:

技术图片



4. goCustom



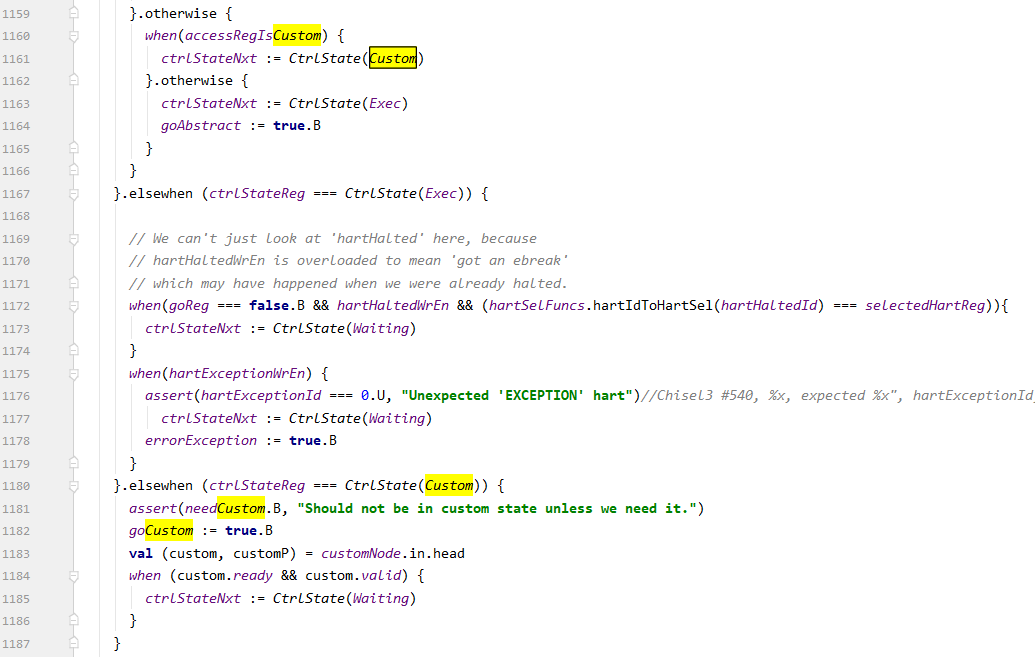

goCustom也是一个标志位:

技术图片



表示是否访问Custom地址区间的寄存器:

技术图片



5. flags

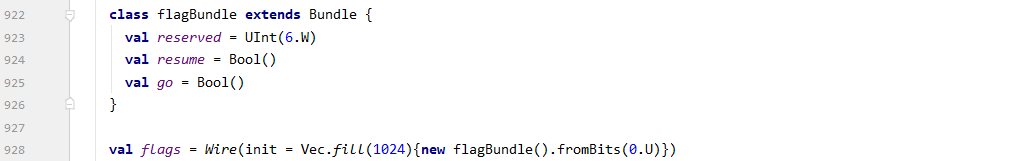

flags由1024个flagsBundle组成:

技术图片



其中go的值由goReg确定:

技术图片



resume的值由resume请求确定:

技术图片



flags用于在FLAGS地址处生成一组只读寄存器:

技术图片
