NB-IoT支持三种省电模式:PSM (Power Saving Mode,省电模式)、DRX(Discontinuous Reception,不连续接收模式),eDRX(Extended DRX,扩展不连续接收模式)。

PSM

终端非业务期间深度休眠,不接收下行数据,只有 终端主动发送上行数据(MO Data)时可接收IoT平台缓存的下行数据 ,适合对下行数据无时延要求的业务;终端设备功耗低,采取电池供电方式,如抄表业务。

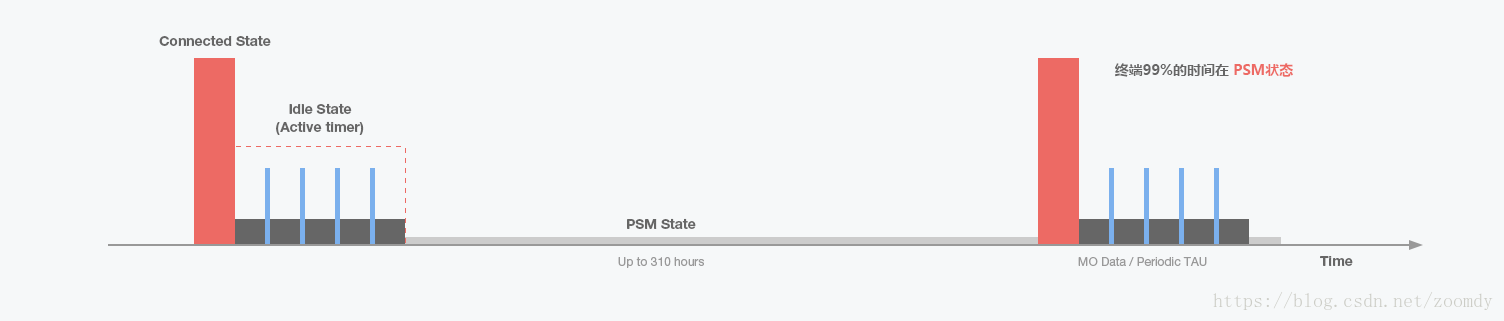

PSM模式示意图:

技术图片

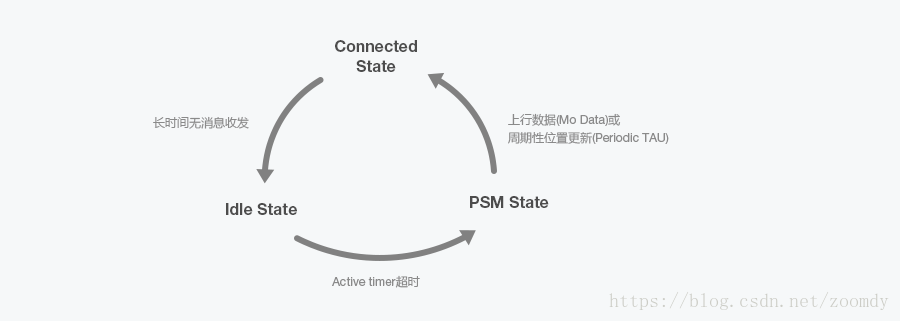

三种状态之间的转换关系:

技术图片

DRX

可以认为下行业务随时可达终端设备,在每个DRX周期( 1.28s,2.56s,5.12s 或者10.24s ),终端都会检测一次是否有下行业务到达,适用于对时延有高要求的业务。终端设备一般采取供电的方式,如路灯业务。

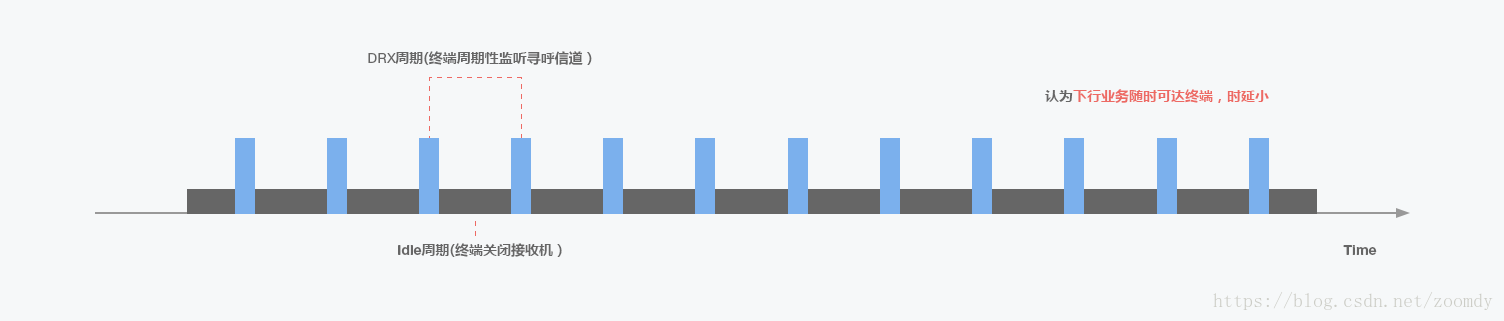

DRX模式示意图:

技术图片

  • 由于DRX周期短( 1.28s,2.56s,5.12s 或者10.24s,由运营商网络侧设置决定),可认为下行业务随时可达,时延小。
  • 适用于对时延有高要求的业务,但功耗相对较高,终端设备一般采用供电方式。

eDRX

终端设备兼顾低功耗和对时延有一定要求的业务,在每个eDRX周期内,只有在设置的寻呼时间窗口内,终端可接收下行数据,其余时间终端处于休眠状态,不接收下行数据,该模式可在下行业务时延和功耗之间取得平衡,如远程关闭煤气业务。

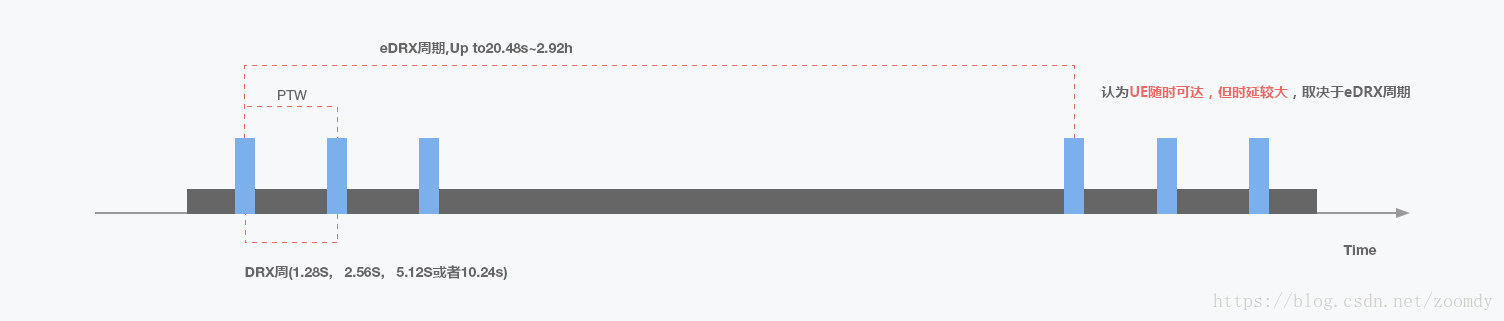

eDRX模式示意图:

技术图片

  • 每个eDRX周期内,有一个寻呼时间窗口PTW( Paging Time Window ),终端在PTW内按照DRX周期(DRX周期时间短,可以认为终端不休眠、一直可达)监听寻呼信道,以便接收下行数据,其余时间终端处于休眠状态。
  • eDRX模式可以认为终端设备随时可达,但时延较大,时延取决于eDRX周期配置,可以在低功耗与时延之间取得平衡。
