1、设计思路

（1）根据双折线图的特性和共性，设计出双折线图；

（2）设置数据源XML格式

2、设计步骤

（1）写出双折线引入的图类型和数据源路径

var doubleLine = new FusionCharts( "../scripts/Charts/MSLine.swf", "doubleLineId", "100%", "540", "0" );
doubleLine.setXMLUrl("data/doubleLine.xml");
doubleLine.render("doubleLineChart");

（2）设置双折线图的数据源

doubleLine.xml：

<?xml version="1.0" encoding="UTF-8"?>
<chart caption=‘2012和2013年某桥一周通过的人数‘ xAxisName=‘星期‘ yAxisName=‘人数‘ showValues=‘0‘
       baseFont=‘微软雅黑‘ baseFontSize=‘14‘ baseFontColor=‘#FF0000‘ outCnvBaseFont=‘宋体‘
       outCnvBaseFontSize=‘20‘ outCnvBaseFontColor=‘#00FF00‘ legendShadow=‘1‘
       legendAllowDrag=‘1‘ reverseLegend=‘1‘ interactiveLegend=‘1‘ legendNumColumns=‘2‘
       minimiseWrappingInLegend=‘1‘ showLegend=‘1‘ legendPosition=‘BOTTOM‘ showZeroPlane=‘1‘>

   <categories>
      <category label=‘星期一‘ />
      <category label=‘星期二‘ />
      <category label=‘星期三‘ />
      <category label=‘星期四‘ />
      <category label=‘星期五‘ />
      <category label=‘星期六‘ />
      <category label=‘星期日‘ />
   </categories>

   <dataset seriesName=‘2012‘>
      <set value=‘656445‘ />
      <set value=‘412555‘/>
      <set value=‘956566‘ />
      <set value=‘125645‘ />
      <set value=‘561124‘ />
      <set value=‘265655‘ />
      <set value=‘451212‘ />
   </dataset>

   <dataset seriesName=‘2013‘>
      <set value=‘154512‘/>
      <set value=‘598655‘/>
      <set value=‘654544‘/>
      <set value=‘956565‘/>
      <set value=‘245454‘ />
      <set value=‘965565‘ />
      <set value=‘454545‘ />
   </dataset>

</chart>

（3）引入双折线图

<div id="doubleLineChart"></div>

3、设计结果

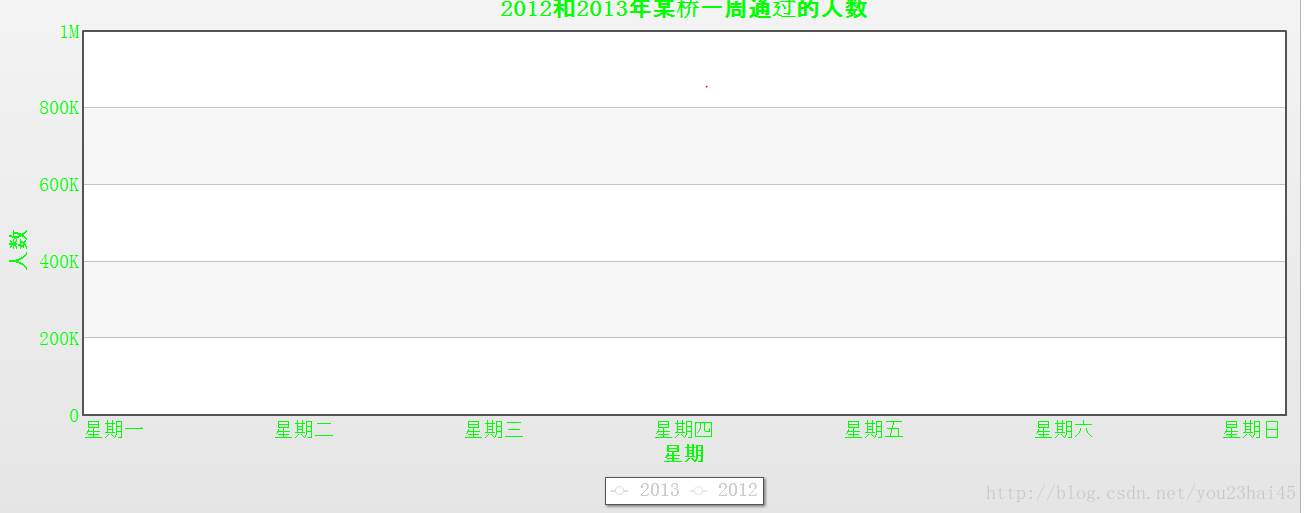

（1）初始化时

技术图片

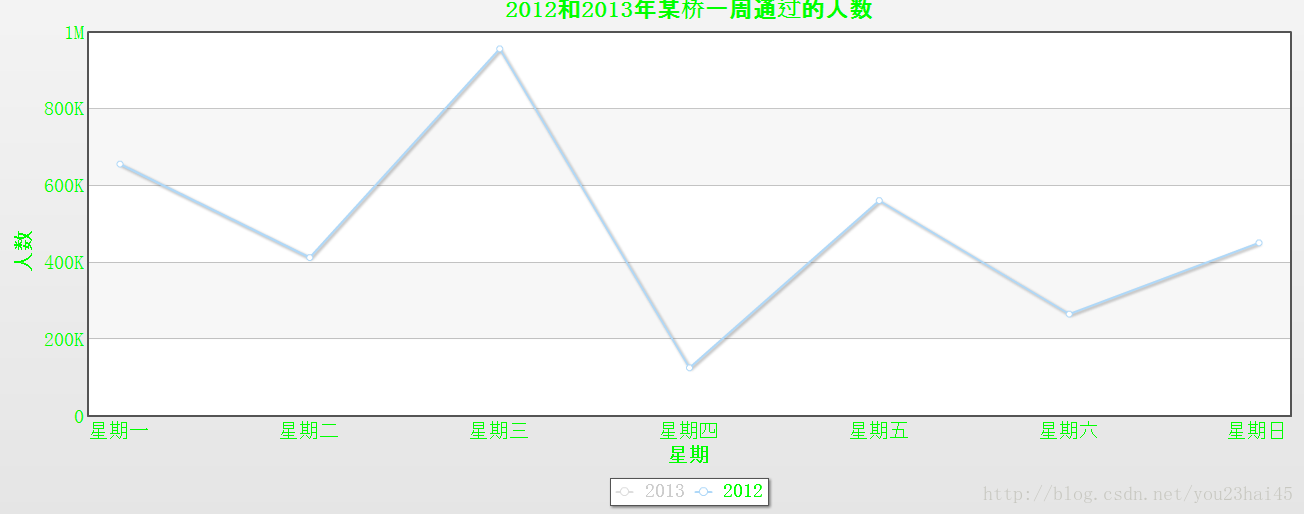

（2）点击“2012”

技术图片

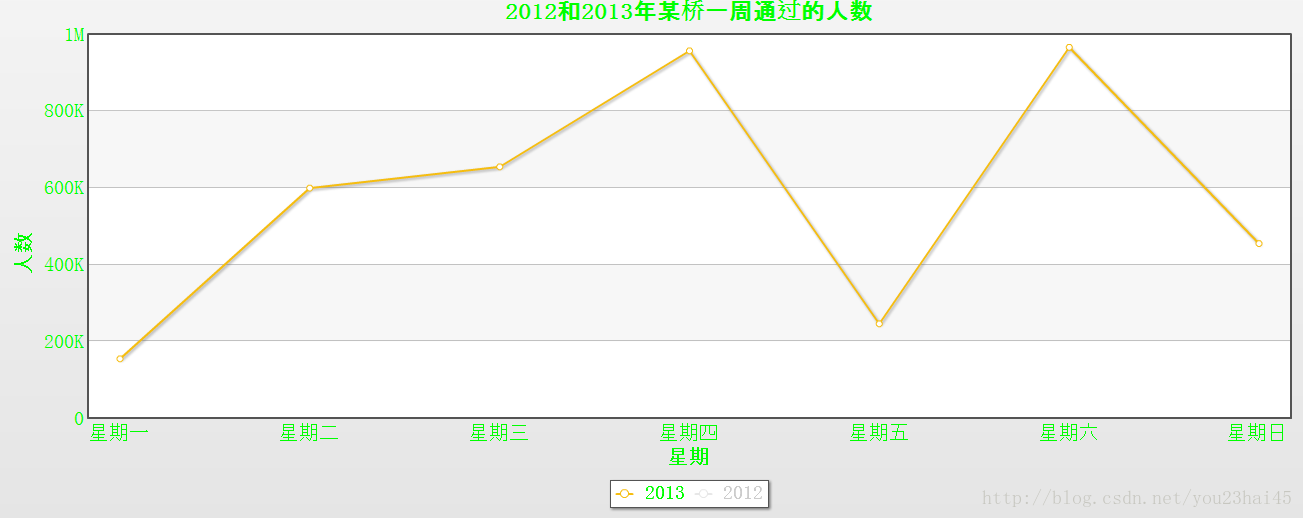

（3）点击“2013”

技术图片

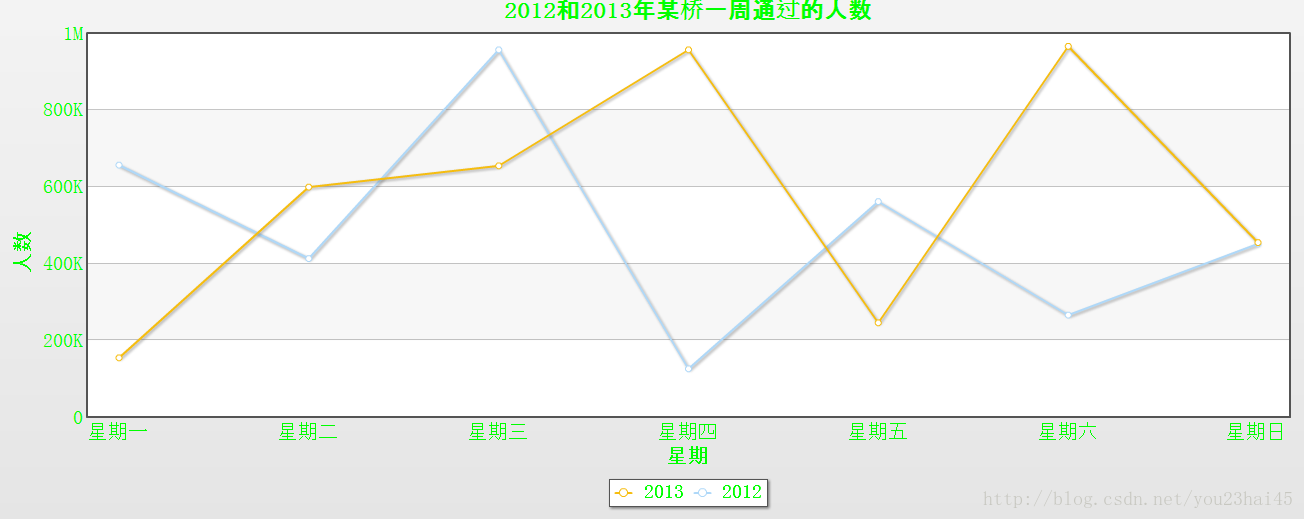

（4）选择“2012”和“2013”

技术图片

4、源码

<!DOCTYPE html PUBLIC "-//W3C//DTD HTML 4.01 Transitional//EN">
<html>
  <head>
    <title>FusionCharts 2D双折线图</title>

    <meta http-equiv="keywords" content="keyword1,keyword2,keyword3">
    <meta http-equiv="description" content="this is my page">
    <meta http-equiv="content-type" content="text/html; charset=UTF-8">
    <script type="text/javascript" src="../scripts/jquery-2.0.3.js"></script>
    <script type="text/javascript" src="../scripts/Charts/FusionCharts.js"></script>
    <script type="text/javascript">
        $(function(){
              var doubleLine = new FusionCharts( "../scripts/Charts/MSLine.swf", "doubleLineId", "100%", "540", "0" );
      		  doubleLine.setXMLUrl("data/doubleLine.xml");
              doubleLine.render("doubleLineChart");
        });
    </script>

  </head>

  <body>
     <div id="doubleLineChart"></div>
  </body>
</html>
