PD工具连接MySQL数据库

Posted 2020-11-01 any-way

一、下载ODBC驱动包

下载地址： https://dev.mysql.com/downloads/connector/odbc/

根据自己电脑版本相应下载

下载完安装即可

二、配置数据源

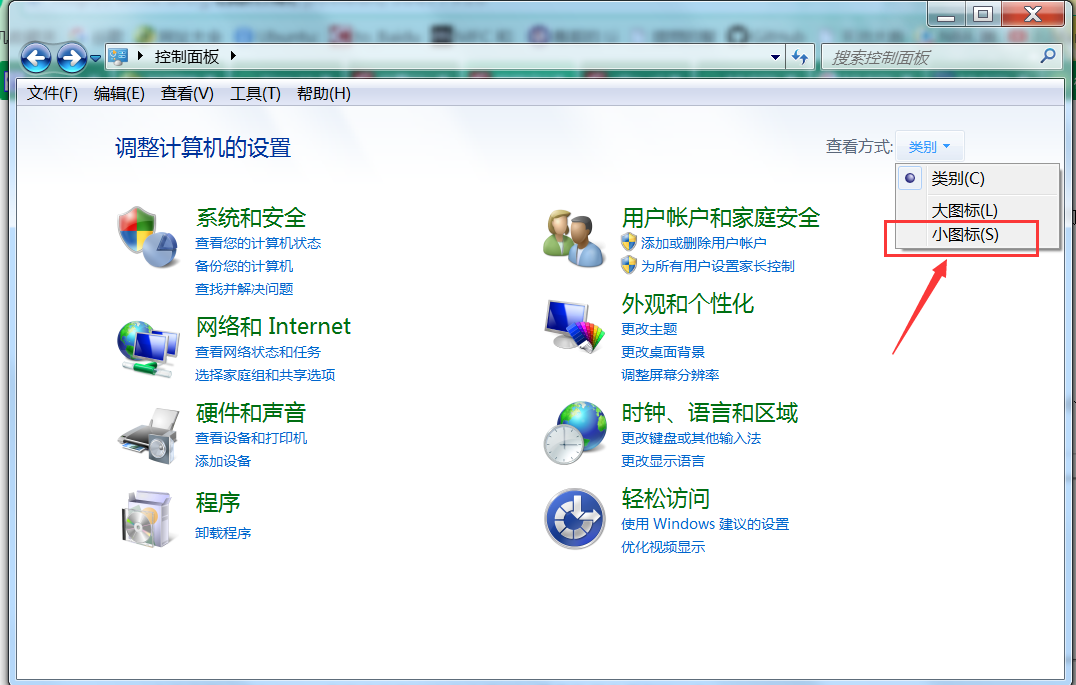

1、首先，依顺序打开【开始菜单】——【控制面板】，若在窗口中能找到【管理工具】选项则单击管理工具；若不能找到则在窗口右上角的“查看方式”下拉框中下拉选择“小图标”或者“大图标”，然后就可出现【管理工具】选项了，单击进入。



2、在弹出的窗口中双击选择【数据源（ODBC）】快捷方式，可能名称不完全一样，但我相信聪明的读者应该可以举一反三。

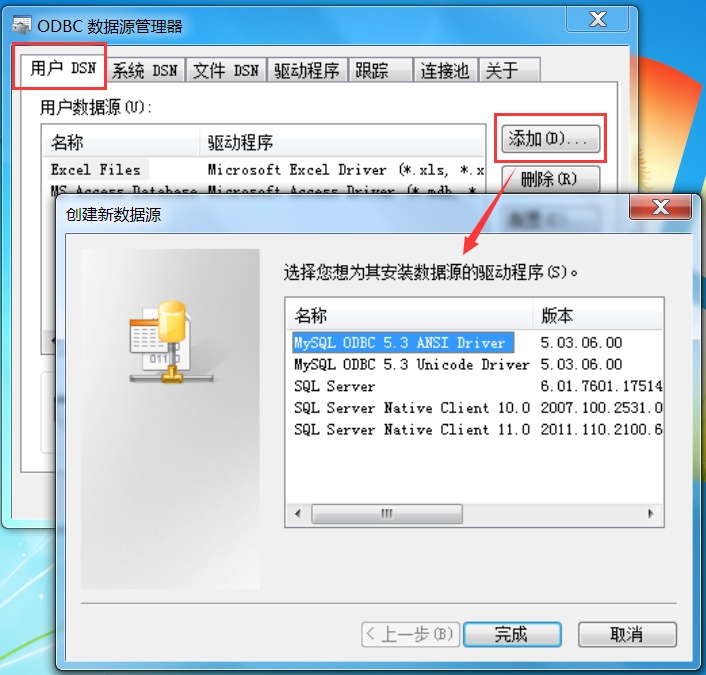

在【用户DSN】选项卡中单击【添加】按钮，然后选择“MySQL ODBC
5.3 Unicode Driver”。

注：这里要说明一下“mysql ODBC
5.3 ANSI Driver”和“MySQL ODBC 5.3 Unicode Driver”的区别：

①MySQL ODBC 5.3 ANSI Driver 只针对有限的字符集的范围；

②MySQL ODBC 5.3 Unicode Driver 提供了更多字符集的支持，也就是提供了多语言的支持。

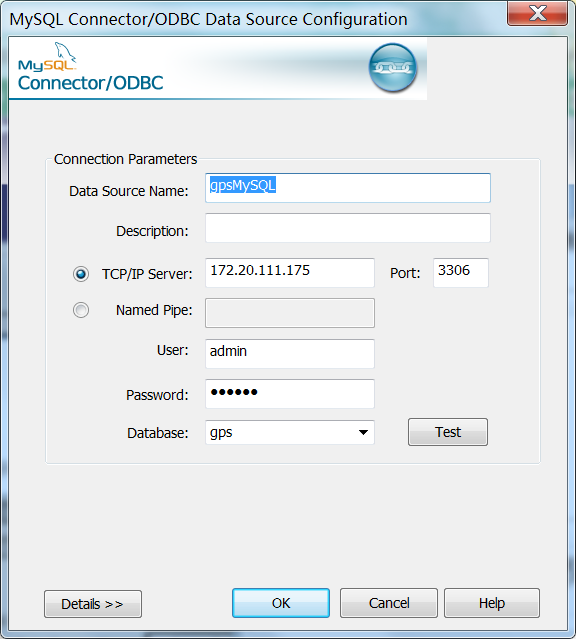

3、填写配置信息

前两个选项可根据项目功能信息填写；然后按具体情况填写TCP/IP Server和Port；然后是mysql用户名、密码、数据库名称。

填写完后可点击【Test】按钮，测试一下连接是否配置成功！如果成功会有成功提示！

若测试成功，再点击【OK】按钮即可！

三、向PowerDesigner中导入MySQL数据库，具体如下：

在PowerDesigner里，使用菜单File＝》Reverse Engineer＝》Database，DBMS选择MySQL5.0，点击确定

在弹出的Database Reverse Engineering Options窗口的Selection里，选择Using a data source，点击右边的小数据库图标，在弹窗里，选择ODBC file data source，选择我们之前已新建好的用户DSN，连接即可。
