一、介绍

1、MIPI联盟,即移动产业处理器接口(Mobile Industry Processor Interface 简称MIPI)联盟。MIPI(移动产业处理器接口)是MIPI联盟发起的为移动应用处理器制定的开放标准和一个规范。

2、MIPI联盟定义了一套接口标准,把移动设备内部的接口如摄像头、显示屏、基带、射频接口等标准化,从而增加设计灵活性,同时降低成本、设计复杂度、功耗和EMI。

3、传感器与单片机之间的接口标准有很多,如UART协议、I2C、I2S、SPI、SDIO等,同时也出现了各种与摄像头传感器和显示器相关的并行接口,多种不同的接口标准导致了设计时的混乱。于此同时,要采用并行接口,通常摄像头传感器要涉及10路以上信号,而显示器则涉及到多达20路,这么多的信号可能导致传输拥塞。而并行接口在费用、大小、重量、每一路信号的可靠性(每个信号和节点都有可能出错)都没有优势。

4、MIPI并不是一个单一的接口或协议,而是包含了一套协议和标准,以满足各种子系统(图像子系统[摄像头和显示器]、存储子系统、无线子系统、电源管理子系统、低带宽子系统[音频、键盘、鼠标、蓝牙])独特的要求。传统接口一般都与多个物理层相关,与此不同的是,MIPI接口只在需要时连接到D-PHY或者M-PHY这两个物理层之上。



二、实物接口图

1、



三、协议

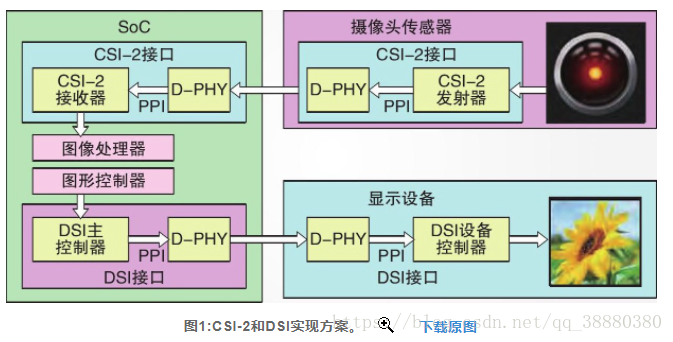

1、一般CSI-2和DSI都要求最多不超过6路信号,信号数的多少则取决于设计者使用的线路数。另外CSI-2和DSI共享一个名为D-PHY的通用物理接口,这样设计是为了提高效率、降低功耗和EMI。

技术分享图片

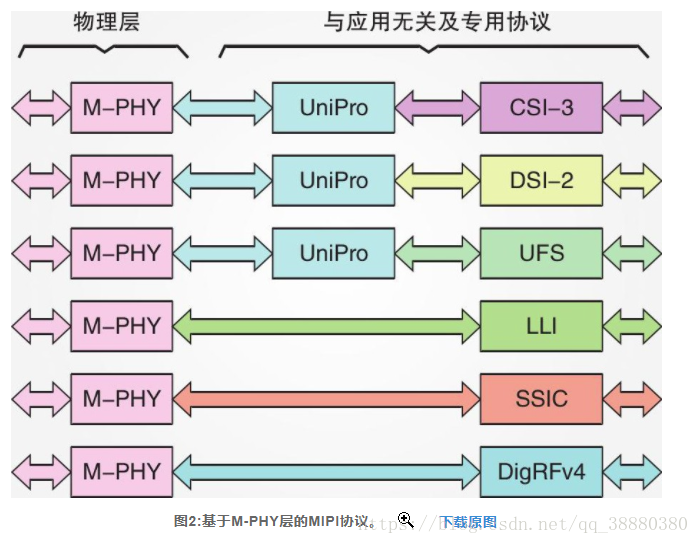

2、原先的MIPI物理层是D-PHY,但在行业中已经开始向名为M-PHY的下一代物理层过度。者两个物理层要么提供高速信号,要么提供提供低功耗信号。M-PHY使用更少的引脚,但是能提供更多的选择和更快的信号传输,速度在6GB/Sec。与CSI-2和DSI在D-PHY层之上的概念一样,各种高层协议共享M-PHY。

技术分享图片

致谢

1、MIPI(wiki)

2、MIPI(百度百科)

3、MIPI联盟官网

4、高清摄像头MIPI CSI2接口浅解

5、MIPI接口

6、MIPI-DSI 三种 Video Mode 理解

7、什么是mipi接口(电子发烧友)

8、MIPI将彻底改变移动产品设计方式(Prakash Kamath Arasan公司)[知网]

9、MIPI DSI协议介绍
