四位加法器。通过FullAdder级联实现。

参考链接:
https://github.com/ucb-bar/chisel-tutorial/blob/release/src/main/scala/examples/Adder4.scala

1. 引入Chisel3

?技术分享图片?

2. 继承自Module类

?技术分享图片?

3. 定义输入输出接口

?技术分享图片?
创建输入和输出接口;

这些接口都是无符号整型数:val A = Input(UInt(4.W))
a. 使用4.W表示位宽为4位;
b. 使用UInt创建无符号整型数;
c. 使用Input/Output表示接口方向;
d. val 关键字表明定义的变量是所属匿名Bundle子类的数据成员;

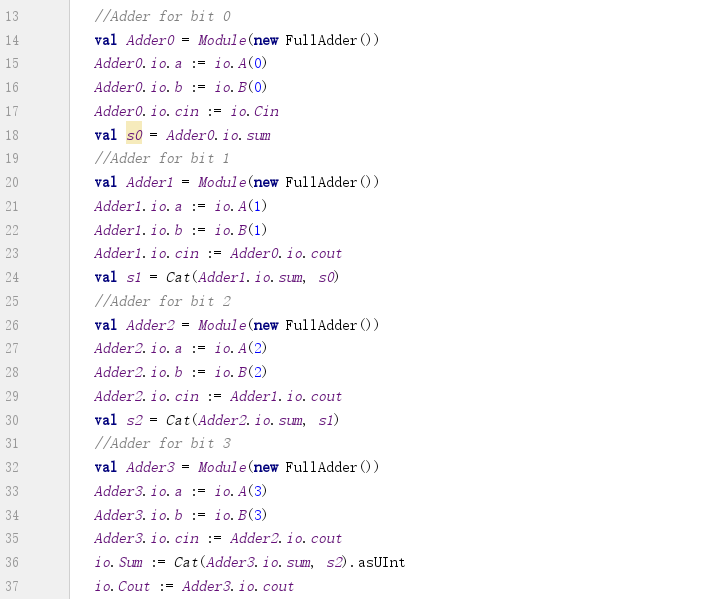

4. 内部连接

?技术分享图片?
创建4个全加器,并与输入和输出接口相连。

最终的和(Sum)由4个全加器的和组合而成:

val s0 = Adder0.io.sum
val s1 = Cat(Adder1.io.sum, s0)
val s2 = Cat(Adder2.io.sum, s1)
io.Sum := Cat(Adder3.io.sum, s2).asUInt

这里为什么使用组合呢?
?技术分享图片?

还有其他两种写法:
a. 直接连接io.Sum的每一位:
io.Sum(0) := Adder0.io.sum
io.Sum(1) := Adder1.io.sum
io.Sum(2) := Adder2.io.sum
io.Sum(3) := Adder3.io.sum

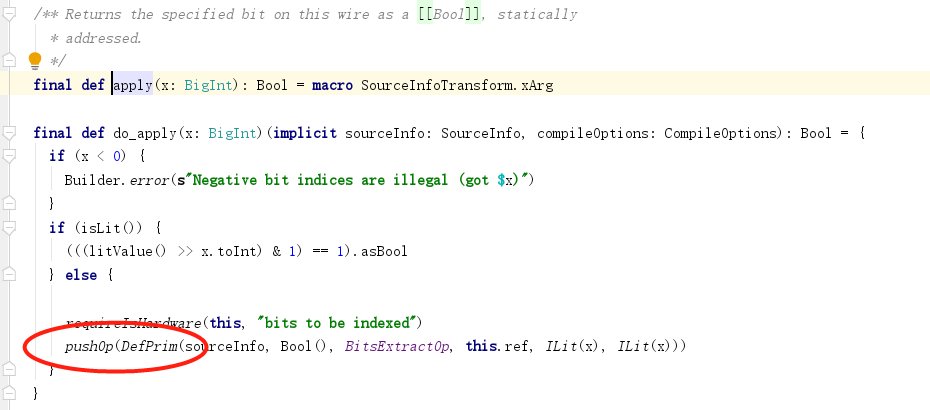

这种写法会报异常:对io.Sum(0)会调用:
?技术分享图片?
返回的并不是Sum的第0位,而是新建的已经做了ReadOnlyBinding的Bool()。

由此可见,当前UInt的位选择(bit-select)只能作为“:=”符号的右值(而不能作为左值),即只能作为“:=”方法的参数。

b. 到最后统一组合一次:
io.Sum := Cat(Adder3.io.sum, Adder2.io.sum, Adder1.io.sum, Adder0.io.sum).asUInt()

这样做是可以的,我认为这种写法更好。只是生成的Verilog不如人意:
?技术分享图片?
生成了三个组合,而不是直接一个组合。

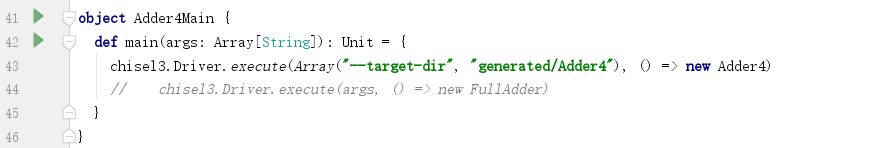

5. 生成Verilog

?技术分享图片?

可以直接点运行符号运行。

也可以使用sbt shell执行:
?技术分享图片?

生成Verilog如下:

6. 测试

参考链接:



7. 附录

Adder4.scala:

import chisel3._
import chisel3.util._

//A 4-bit adder with carry in and carry out
class Adder4 extends Module {
val io = IO(new Bundle {
val A = Input(UInt(4.W))
val B = Input(UInt(4.W))
val Cin = Input(UInt(1.W))
val Sum = Output(UInt(4.W))
val Cout = Output(UInt(1.W))
})
//Adder for bit 0
val Adder0 = Module(new FullAdder())
Adder0.io.a := io.A(0)
Adder0.io.b := io.B(0)
Adder0.io.cin := io.Cin
// val s0 = Adder0.io.sum
//Adder for bit 1
val Adder1 = Module(new FullAdder())
Adder1.io.a := io.A(1)
Adder1.io.b := io.B(1)
Adder1.io.cin := Adder0.io.cout
// val s1 = Cat(Adder1.io.sum, s0)
//Adder for bit 2
val Adder2 = Module(new FullAdder())
Adder2.io.a := io.A(2)
Adder2.io.b := io.B(2)
Adder2.io.cin := Adder1.io.cout
// val s2 = Cat(Adder2.io.sum, s1)
//Adder for bit 3
val Adder3 = Module(new FullAdder())
Adder3.io.a := io.A(3)
Adder3.io.b := io.B(3)
Adder3.io.cin := Adder2.io.cout
// io.Sum := Cat(Adder3.io.sum, s2).asUInt
io.Sum := Cat(Adder3.io.sum, Adder2.io.sum, Adder1.io.sum, Adder0.io.sum)
io.Cout := Adder3.io.cout
}

object Adder4Main {
def main(args: Array[String]): Unit = {
chisel3.Driver.execute(Array("--target-dir", "generated/Adder4"), () => new Adder4)
// chisel3.Driver.execute(args, () => new FullAdder)
}
}
