WPF特效-鱼游动动画3

Posted lonelyxmas

tags:

篇首语:本文由小常识网(cha138.com)小编为大家整理,主要介绍了WPF特效-鱼游动动画3相关的知识,希望对你有一定的参考价值。

原文:WPF特效-鱼游动动画3

WPF不支持骨骼,故使用3DMax导出了序列模型文件(.mtl;.obj)。

方法1:

使用Blend 2013打开所有obj文件,拖动排列一下即可在usercontrol中显示,使用RenderTargetBitmap生成png的序列图,使用Timer播放序列图即可。


方法2:

?WPF有很多动态加载obj模型文件的类库,使用循环方法,动态加载所有obj文件,动态生成每个obj对应的序列图。(尚未尝试,理论毫无问题)。


方法3:

? 使用Unity3D 打开导出的带骨骼的模型文件,生成png序列图在WPF中加载(尚未尝试)。


方法一详细:

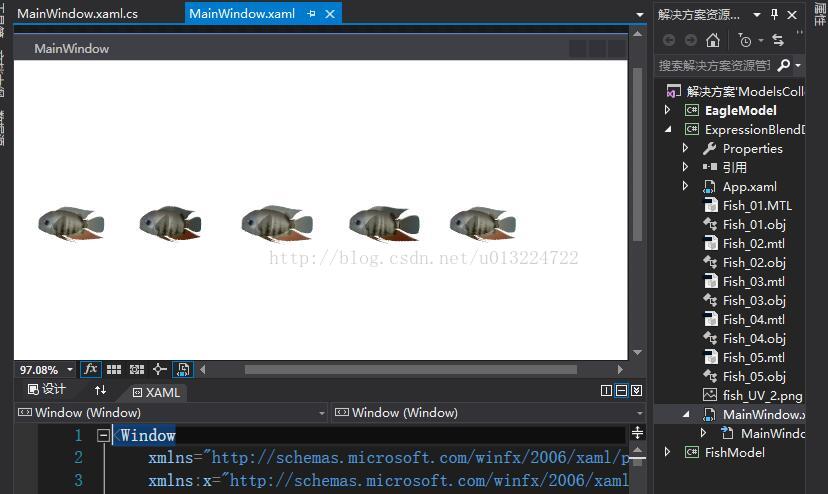

1、Blend打开obj序列并排列(blend项目可以用vs打开,下图为VS中呈现的效果,使用了5个Obj文件,用于测试)

技术分享图片

2、使用RenderTargetBitmap生成png序列图

 string sTargetFile = AppDomain.CurrentDomain.BaseDirectory + "Fish1.png";

            RenderTargetBitmap oRenderTargetBitmap = new RenderTargetBitmap((int)this.GdMainZm.Width,
                (int)this.GdMainZm.Height, 96, 96, PixelFormats.Pbgra32);
            oRenderTargetBitmap.Render(this.GdMainZm);

            PngBitmapEncoder oPngEncoder = new PngBitmapEncoder();
            oPngEncoder.Frames.Add(BitmapFrame.Create(oRenderTargetBitmap));
            using (Stream stm = File.Create(sTargetFile))
            {
                oPngEncoder.Save(stm);
                stm.Close();
            }

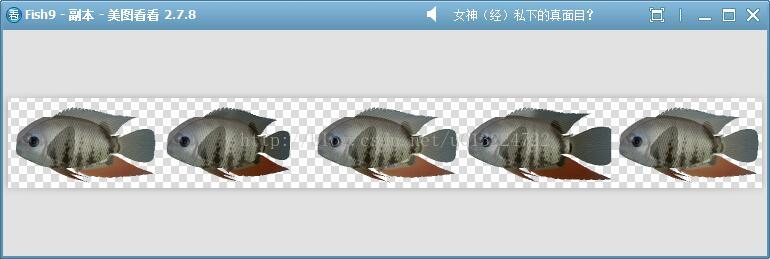

?运行后生成的png效果图如下:
技术分享图片

3、使用Timer播放序列图

   private ImageSource ImageSrc;
        private DispatcherTimer TimerPlay;
        private int Index = -1;

        private void FishItem8_Loaded(object sender, RoutedEventArgs e)
        {
            this.Loaded -= FishItem8_Loaded;

            AsynchUtils.AsynchDelayExecuteFunc(() => {
                this.TimerPlay = new DispatcherTimer(DispatcherPriority.SystemIdle);
                this.TimerPlay.Interval = TimeSpan.FromSeconds(0.3);
                this.TimerPlay.Tick += TimerPlay_Tick;
                this.TimerPlay.Start();
            }, Utilitys.GetRandomSeed().NextDouble());
        }

        private void TimerPlay_Tick(object sender, EventArgs e)
        {
            Index++;
            if (Index >= 5)
                Index = 0;

            BitmapSource oSource = new CroppedBitmap(BitmapFrame.Create((BitmapSource)ImageSrc),
                  new Int32Rect(300*Index, 0, 300, 180));
            this.ImgMainZm.Source = oSource;
        }

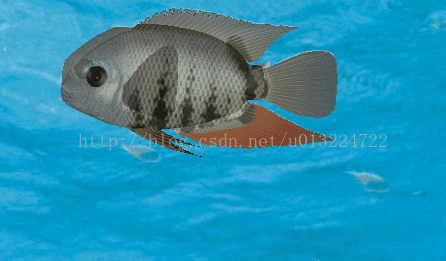

4、最终效果演示

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??技术分享图片


5、只使用了5个obj文件用于测试,序列帧数量过少,所以鱼动作比较呆板,足够多时可避免,例如在我开始之前下载的Winform版的Demo:

http://download.csdn.net/download/staricqxyz/1433772


? 该码友采用的序列图如下(约20,帧,游动效果很赞):

??技术分享图片

? ?
