STM32F103 ------ 时钟配置

Posted 2020-12-04 god-of-death

由于stm32的库默认是外部晶振8M的情况下实现的，所以配置波特率的时候也是按8M，包括主频，如果用12M晶振就需要改动几个地方：
在system_stm32f10x.c中找到相应类型的文件，进行如下修改。

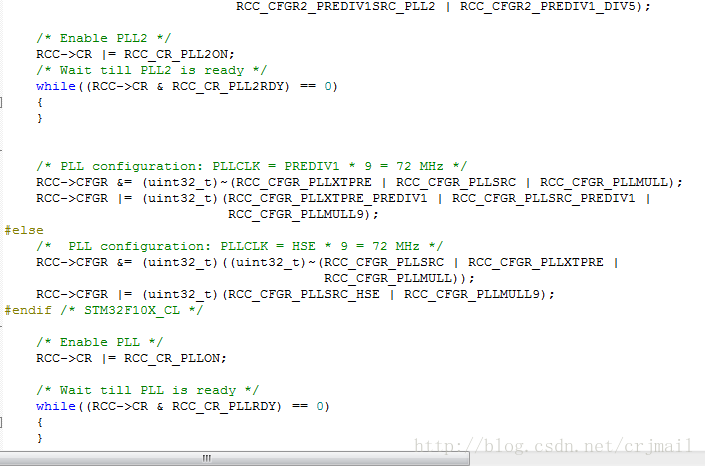

1）72M主频：
8M时：
RCC->CFGR |= (uint32_t)(RCC_CFGR_PLLSRC_HSE | RCC_CFGR_PLLMULL9);
12M：
RCC->CFGR |= (uint32_t)(RCC_CFGR_PLLSRC_HSE | RCC_CFGR_PLLMULL6);

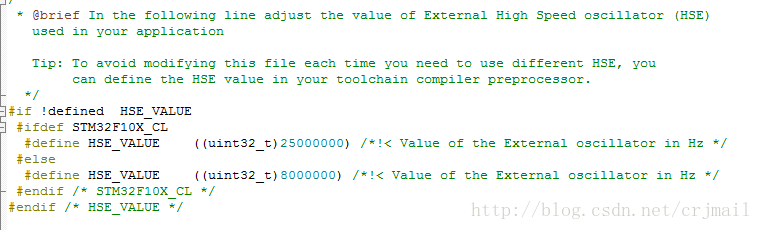

2）stm32f10x.h中修改：
*#define HSE_Value ((uint32_t)12000000) /!< Value of the External oscillator in Hz /*



如果调试时遇到串口输出不正确的时候，可以直接查看stm32的内部时钟是多少。
举例说明：
/*

*/
void RCC_GetClocksFreq(RCC_ClocksTypeDef* RCC_Clocks);
RCC_ClocksTypeDef ClockInfo;
int main(void)
{
RCC_GetClocksFreq(&ClockInfo);

/* Infinite loop */

• 1
• 2

while ( 1 )
{

}

• 1
• 2

}
通过观察ClockInfo这个结构体，可以清楚直观的看到配置的内部时钟信息。
