halcon 相机外触发

Posted hu16683845

tags:

篇首语:本文由小常识网(cha138.com)小编为大家整理,主要介绍了halcon 相机外触发相关的知识,希望对你有一定的参考价值。



很多情况下,我们在使用工业相机时,不能使用相机自带的SDK(或者是我们太懒了,不希望写SDK这么麻烦),所以很多人会选择halcon的Image Acquisition助手,简单,通用,速度快,简直是神器.

但是在实际的应用中,会发现一个严重的问题,如果需要使用相机的外部触发,那么会出现什么情况呢?

技术分享图片

技术分享图片

,毫无疑问,会超时.

分析一下,默认的grab_timeout值为5000,那么如果设置了外部触发,当grab_image_async (Image, AcqHandle, -1)在5s内没有采集到图像的话,就会抛出异常,显而易见,这是不应该发生的.



那么如何处理这个问题呢?直接先上代码和结果

技术分享图片

技术分享图片

(由于测试的时候用的是线阵相机,所有是这样的效果,但是结果ok)

附上关键代码

while (true)
    try
    grab_image_async (Image, AcqHandle, -1)
    * Image Acquisition 01: Do something
    catch(exception)
        continue
    endtry
endwhile

这里最好再设置一下超时的值,最好设置小一点,这样触发后采集的精度高一些.设想如果超时5s,那么有可能刚循环开始采集时,触发了外部信号,那么必须要等到异常(5s后)才执行采集,显然是不合理了.

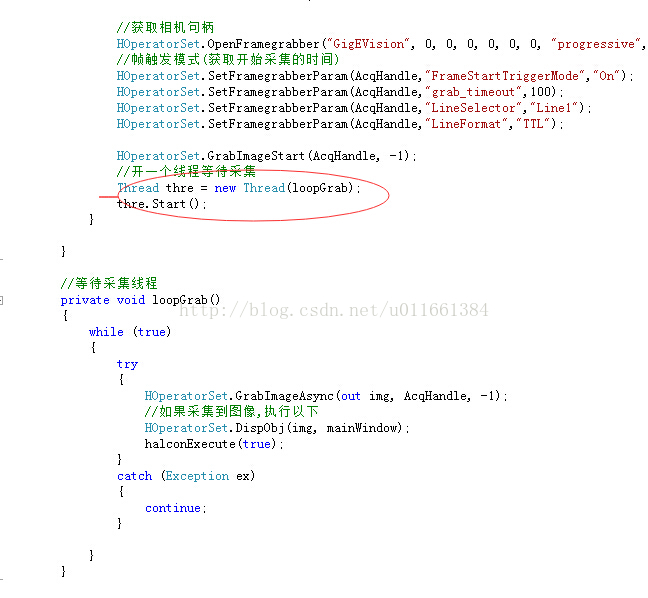

在C#中,为了防止主程序假死,最好开个线程执行循环.



技术分享图片

                //获取相机句柄
                HOperatorSet.OpenFramegrabber("GigEVision", 0, 0, 0, 0, 0, 0, "progressive", -1, "default", -1,"false", "default", "00111cf59efc_TeledyneDALSA_SpyderGigEColourCame", 0, -1,out AcqHandle);
                //帧触发模式(获取开始采集的时间)
                HOperatorSet.SetFramegrabberParam(AcqHandle,"FrameStartTriggerMode","On");
                HOperatorSet.SetFramegrabberParam(AcqHandle,"grab_timeout",100);
                HOperatorSet.SetFramegrabberParam(AcqHandle,"LineSelector","Line1");
                HOperatorSet.SetFramegrabberParam(AcqHandle,"LineFormat","TTL");


                HOperatorSet.GrabImageStart(AcqHandle, -1);
                //开一个线程等待采集
                Thread thre = new Thread(loopGrab);
                thre.Start();
            }

        }


        //等待采集线程
        private void loopGrab()
        {
            while (true)
            {
                try
                {
                    HOperatorSet.GrabImageAsync(out img, AcqHandle, -1);
                    //如果采集到图像,执行以下
                    HOperatorSet.DispObj(img, mainWindow);
                    halconExecute(true);
                }
                catch (Exception ex)
                {
                    continue;
                }


            }
        }
