具体案例：
局域网内有两台主机，一台Linux、一台Windows，现在需要配置一台Cacti监控服务器对这两台主机进行监控
环境说明：
1、Linux主机
操作系统：CentOS 6.2
IP地址：192.168.21.164
子网掩码：255.255.255.0
网关：192.168.21.2
DNS：8.8.8.8 8.8.4.4
2、Windows主机
操作系统：Windows Server 2003
IP地址：192.168.21.130
子网掩码：255.255.255.0
网关：192.168.21.2
DNS：8.8.8.8 8.8.4.4
3、需要配置的Cacti监控服务器
操作系统：CentOS 6.2
IP地址：192.168.21.169
子网掩码：255.255.255.0
网关：192.168.21.2
DNS：8.8.8.8 8.8.4.4
教程开始：
一、安装配置Cacti监控服务器
1、安装系统：请参考
CentOS 6.2安装(超级详细图解教程)：http://www.osyunwei.com/archives/1537.html
2、设置IP地址、网关、DNS：请参考
CentOS 6.0 设置IP地址、网关、DNS：http://www.osyunwei.com/archives/423.html
备注：CentOS 6.2的IP地址、网关、DNS设置与CentOS 6.0完全相同
3、配置防火墙，开始80端口、3306端口、161端口
vi /etc/sysconfig/iptables
-A INPUT -m state --state NEW -m tcp -p tcp --dport 80 -j ACCEPT
-A INPUT -m state --state NEW -m tcp -p tcp --dport 3306 -j ACCEPT
-A INPUT -m state --state NEW -m udp -p udp --dport 161 -j ACCEPT
特别提示：很多网友把这两条规则添加到防火墙配置的最后一行，导致防火墙启动失败，正确的应该是添加到默认的22端口这条规则的下面
添加好之后防火墙规则如下所示：
系统运维 www.osyunwei.com 温馨提醒：qihang01原创内容版权所有,转载请注明出处及原文链接
#########################################################
# Firewall configuration written by system-config-firewall
# Manual customization of this file is not recommended.
*filter
:INPUT ACCEPT [0:0]
:FORWARD ACCEPT [0:0]
:OUTPUT ACCEPT [0:0]
-A INPUT -m state --state ESTABLISHED,RELATED -j ACCEPT
-A INPUT -p icmp -j ACCEPT
-A INPUT -i lo -j ACCEPT
-A INPUT -m state --state NEW -m tcp -p tcp --dport 22 -j ACCEPT
-A INPUT -m state --state NEW -m tcp -p tcp --dport 80 -j ACCEPT
-A INPUT -m state --state NEW -m tcp -p tcp --dport 3306 -j ACCEPT
-A INPUT -m state --state NEW -m udp -p udp --dport 161 -j ACCEPT
-A INPUT -j REJECT --reject-with icmp-host-prohibited
-A FORWARD -j REJECT --reject-with icmp-host-prohibited
COMMIT
#########################################################
/etc/init.d/iptables restart #最后重启防火墙使配置生效
4、关闭SELINUX
vi /etc/selinux/config
#SELINUX=enforcing #注释掉
#SELINUXTYPE=targeted #注释掉
SELINUX=disabled #增加
:wq 保存，关闭
shutdown -r now #重启系统
5、安装Nginx+MySQL+PHP，搭建Cacti Web运行环境
软件源代码包存放位置：/usr/local/src
源码包编译安装位置：/usr/local/软件名字
下载软件包：
（1）、下载nginx（目前稳定版）
http://nginx.org/download/nginx-1.0.14.tar.gz
（2）、下载pcre （支持nginx伪静态）
ftp://ftp.csx.cam.ac.uk/pub/software/programming/pcre/pcre-8.30.tar.gz
（3）、下载MySQL
http://mysql.mirror.kangaroot.net/Downloads/MySQL-5.5/mysql-5.5.21.tar.gz
（4）、下载php
http://cn.php.net/distributions/php-5.3.10.tar.gz
（5）、下载cmake（MySQL编译工具）
http://www.cmake.org/files/v2.8/cmake-2.8.7.tar.gz
（6)、下载libmcrypt（PHPlibmcrypt模块）
ftp://mcrypt.hellug.gr/pub/crypto/mcrypt/libmcrypt/libmcrypt-2.5.7.tar.gz
系统运维 www.osyunwei.com 温馨提醒：qihang01原创内容版权所有,转载请注明出处及原文链接
安装Nginx+MySQL+PHP
（1）安装编译工具及库文件（使用CentOS yum命令安装）
yum install make apr* autoconf automake curl-devel gcc gcc-c++ zlib-devel openssl openssl-devel pcre-devel gd kernel keyutils patch perl kernel-headers compat* mpfr cpp glibc libgomp libstdc++-devel ppl cloog-ppl keyutils-libs-devel libcom_err-devel libsepol-devel libselinux-devel krb5-devel zlib-devel libXpm* freetype libjpeg* libpng* php-common php-gd ncurses* libtool* libxml2 libxml2-devel patch
（2）、安装libmcrypt
cd /usr/local/src
tar zxvf libmcrypt-2.5.7.tar.gz #解压
cd libmcrypt-2.5.7 #进入目录
./configure #配置
make #编译
make install #安装
（3）、安装cmake
cd /usr/local/src
tar zxvf cmake-2.8.7.tar.gz
cd cmake-2.8.7
./configure
make #编译
make install #安装
（4）、安装pcre
cd /usr/local/src
mkdir /usr/local/pcre #创建安装目录
tar zxvf pcre-8.30.tar.gz
cd pcre-8.30
./configure --prefix=/usr/local/pcre #配置
make
make install
（5）、安装mysql
groupadd mysql #添加mysql组
useradd -g mysql mysql -s /bin/false #创建用户mysql并加入到mysql组，不允许mysql用户直接登录系统
mkdir -p /data/mysql #创建MySQL数据库存放目录
chown -R mysql:mysql /data/mysql #设置MySQL数据库目录权限
mkdir -p /usr/local/mysql #创建MySQL安装目录
cd /usr/local/src
tar zxvf mysql-5.5.21.tar.gz #解压
cd mysql-5.5.21
cmake . -DCMAKE_INSTALL_PREFIX=/usr/local/mysql -DMYSQL_DATADIR=/data/mysql -DSYSCONFDIR=/etc #配置
make #编译
make install #安装
cd /usr/local/mysql
cp ./support-files/my-huge.cnf /etc/my.cnf #拷贝配置文件（注意：如果/etc目录下面默认有一个my.cnf，直接覆盖即可）
vi /etc/my.cnf #编辑配置文件,在 [mysqld] 部分增加
datadir = /data/mysql #添加MySQL数据库路径
./scripts/mysql_install_db --user=mysql #生成mysql系统数据库
cp ./support-files/mysql.server /etc/rc.d/init.d/mysqld #把Mysql加入系统启动
chmod 755 /etc/init.d/mysqld #增加执行权限
chkconfig mysqld on #加入开机启动
vi /etc/rc.d/init.d/mysqld #编辑
basedir = /usr/local/mysql #MySQL程序安装路径
datadir = /data/mysql #MySQl数据库存放目录
service mysqld start #启动
vi /etc/profile #把mysql服务加入系统环境变量：在最后添加下面这一行
export PATH=$PATH:/usr/local/mysql/bin
下面这两行把myslq的库文件链接到系统默认的位置，这样你在编译类似PHP等软件时可以不用指定mysql的库文件地址。
ln -s /usr/local/mysql/lib/mysql /usr/lib/mysql
ln -s /usr/local/mysql/include/mysql /usr/include/mysql
shutdown -r now #需要重启系统，等待系统重新启动之后继续在终端命令行下面操作
mysql_secure_installation #设置Mysql密码
根据提示按Y 回车输入2次密码
或者直接修改密码/usr/local/mysql/bin/mysqladmin -u root -p password "123456" #修改密码
service mysqld restart #重启
到此，mysql安装完成！
（6）、安装 nginx
groupadd www #添加www组
useradd -g www www -s /bin/false #创建nginx运行账户www并加入到www组，不允许www用户直接登录系统cd /usr/local/src
tar zxvf nginx-1.0.14.tar.gz
cd nginx-1.0.14
./configure --prefix=/usr/local/nginx --user=www --group=www --with-http_stub_status_module --with-openssl=/usr/ --with-pcre=/usr/local/src/pcre-8.30
注意:--with-pcre=/usr/local/src/pcre-8.30指向的是源码包解压的路径，而不是安装的路径，否则会报错
make
make install
/usr/local/nginx/sbin/nginx #启动nginx
设置nginx开启启动
vi /etc/rc.d/init.d/nginx #编辑启动文件添加下面内容
=======================================================
#!/bin/bash
# nginx Startup script for the Nginx HTTP Server
# it is v.0.0.2 version.
# chkconfig: - 85 15
# description: Nginx is a high-performance web and proxy server.
# It has a lot of features, but it‘s not for everyone.
# processname: nginx
# pidfile: /var/run/nginx.pid
# config: /usr/local/nginx/conf/nginx.conf
nginxd=/usr/local/nginx/sbin/nginx
nginx_config=/usr/local/nginx/conf/nginx.conf
nginx_pid=/usr/local/nginx/logs/nginx.pid
RETVAL=0
prog="nginx"
# Source function library.
. /etc/rc.d/init.d/functions
# Source networking configuration.
. /etc/sysconfig/network
# Check that networking is up.
[ ${NETWORKING} = "no" ] && exit 0
[ -x $nginxd ] || exit 0
# Start nginx daemons functions.
start() {
if [ -e $nginx_pid ];then
echo "nginx already running...."
exit 1
fi
echo -n $"Starting $prog: "
daemon $nginxd -c ${nginx_config}
RETVAL=$?
echo
[ $RETVAL = 0 ] && touch /var/lock/subsys/nginx
return $RETVAL
}
# Stop nginx daemons functions.
stop() {
echo -n $"Stopping $prog: "
killproc $nginxd
RETVAL=$?
echo
[ $RETVAL = 0 ] && rm -f /var/lock/subsys/nginx /usr/local/nginx/logs/nginx.pid
}
reload() {
echo -n $"Reloading $prog: "
#kill -HUP `cat ${nginx_pid}`
killproc $nginxd -HUP
RETVAL=$?
echo
}
# See how we were called.
case "$1" in
start)
start
;;
stop)
stop
;;
reload)
reload
;;
restart)
stop
start
;;
status)
status $prog
RETVAL=$?
;;
*)
echo $"Usage: $prog {start|stop|restart|reload|status|help}"
exit 1
esac
exit $RETVAL
=======================================================
:wq!保存退出
chmod 775 /etc/rc.d/init.d/nginx #赋予文件执行权限
chkconfig nginx on #设置开机启动
系统运维 www.osyunwei.com 温馨提醒：qihang01原创内容版权所有,转载请注明出处及原文链接
/etc/rc.d/init.d/nginx restart
service nginx restart
=======================================================
（7）、安装php
cd /usr/local/src
tar -zvxf php-5.3.10.tar.gz
cd php-5.3.10
mkdir -p /usr/local/php5 #建立php安装目录
./configure --prefix=/usr/local/php5 --with-config-file-path=/usr/local/php5/etc --with-mysql=/usr/local/mysql --with-mysqli=/usr/local/mysql/bin/mysql_config --with-mysql-sock=/tmp/mysql.sock --with-gd --with-iconv --with-freetype --with-jpeg --with-png --with-zlib --with-libxml --enable-xml --enable-discard-path --enable-magic-quotes --enable-safe-mode --enable-bcmath --enable-shmop --enable-sysvsem --enable-inline-optimization --with-curlwrappers --enable-mbregex --enable-fastcgi --enable-fpm --enable-force-cgi-redirect --enable-mbstring --enable-ftp --enable-gd-native-ttf --with-openssl --enable-pcntl --enable-sockets --with-xmlrpc --enable-zip --enable-soap --without-pear --with-gettext --with-mime-magic --enable-suhosin --enable-session --with-mcrypt --with-curl #配置
make #编译
make install #安装
cp php.ini-production /usr/local/php5/etc/php.ini #复制php配置文件到安装目录
rm -rf /etc/php.ini #删除系统自带配置文件
ln -s /usr/local/php5/etc/php.ini /etc/php.ini #添加软链接
ln -s /usr/local/php5/bin/php /usr/bin/php #添加软连接
cp /usr/local/php5/etc/php-fpm.conf.default /usr/local/php5/etc/php-fpm.conf #拷贝模板文件为php-fpm配置文件
vi /usr/local/php5/etc/php-fpm.conf #编辑
user = www #设置php-fpm运行账号为www
group = www #设置php-fpm运行组为www
pid = run/php-fpm.pid #取消前面的分号
设置 php-fpm开机启动
cp /usr/local/src/php-5.3.10/sapi/fpm/init.d.php-fpm /etc/rc.d/init.d/php-fpm #拷贝php-fpm到启动目录
chmod +x /etc/rc.d/init.d/php-fpm #添加执行权限
chkconfig php-fpm on #设置开机启动
vi /usr/local/php5/etc/php.ini #编辑配置文件
找到：;date.timezone =
修改为：date.timezone = PRC #设置时区
找到：expose_php = On
修改为：expose_php = OFF #禁止显示php版本的信息
找到：display_errors = On
修改为：display_errors = OFF #关闭错误提示
（8）、配置nginx支持php
vi /usr/local/nginx/conf/nginx.conf
修改/usr/local/nginx/conf/nginx.conf 配置文件,需做如下修改
user www www; #首行user去掉注释,修改Nginx运行组为www www；必须与/usr/local/php5/etc/php-fpm.conf中的user,group配置相同，否则php运行出错
index index.php index.html index.htm; #添加index.php
# pass the PHP scripts to FastCGI server listening on 127.0.0.1:9000
#
location ~ \.php$ {
root html;
fastcgi_pass 127.0.0.1:9000;
fastcgi_index index.php;
fastcgi_param SCRIPT_FILENAME $document_root$fastcgi_script_name;
include fastcgi_params;
}
#取消FastCGI server部分location的注释,并要注意fastcgi_param行的参数,改为$document_root$fastcgi_script_name,或者使用绝对路径
/etc/init.d/nginx restart #重启nginx
cd /usr/local/nginx/html/ #进入nginx默认网站根目录
rm -rf /usr/local/nginx/html/* #删除默认测试页
chown www.www /usr/local/nginx/html/ -R #设置目录所有者
chmod 700 /usr/local/nginx/html/ -R #设置目录权限
shutdown -r now #重启
service nginx restart #重启nginx
service mysqld restart #重启mysql
/usr/local/php5/sbin/php-fpm #启动php-fpm
/etc/rc.d/init.d/php-fpm restart #重启php-fpm
/etc/rc.d/init.d/php-fpm stop #停止php-fpm
/etc/rc.d/init.d/php-fpm start #启动php-fpm
6、安装配置Cacti Web服务
（1）安装rrdtool、net-snmp以及相关依赖包（使用CentOS yum 命令安装）
yum install rrdtool net-snmp rrdtool-devel net-snmp-devel net-snmp-utils net-snmp-python net-snmp-perl lm_sensors-devel file-devel rpm-devel file intltool libart_lgpl libart_lgpl-devel elfutils pango-devel* cairo-devel* mysql-devel Mod_auth_mysql php-mysql cairo dejavu-fonts-common.noarch dejavu-lgc-sans-mono-fonts.noarch dejavu-sans-mono-fonts.noarch fontpackages-filesystem.noarch libXft libXrender libthai pango pixman perl-rrdtool net-snmp net-snmp-utils tcp_wrappers-devel
chkconfig snmpd on #设置snmpd开机启动
service snmpd start #启动snmpd服务
（2）下载安装Cacti
Cacti下载地址：http://www.cacti.net/downloads/cacti-0.8.7i.tar.gz
cd /usr/local/src
tar zxvf cacti-0.8.7i.tar.gz
cd cacti-0.8.7i
cp -r * /usr/local/nginx/html
chown www.www /usr/local/nginx/html/ -R #设置目录所有者
chmod 700 /usr/local/nginx/html/ -R #设置目录权限
（3）、配置Cacti数据库
mysql -u root -p #输入密码进入MySQL控制台
Create DATABASE IF NOT EXISTS cactidb default charset utf8 COLLATE utf8_general_ci; #创建数据库cactidb
insert into mysql.user(Host,User,Password) values(‘localhost‘,‘cactiuser‘,password(‘123456‘)); #创建数据库用户cactiuser 密码 123456
grant all on cactidb.* to ‘cactiuser‘@‘%‘ identified by ‘123456‘ with grant option; #授权用户cactiuser对数据库cactidb完全访问
flush privileges; #刷新系统授权表，使设置生效
use cactidb
source /usr/local/nginx/html/cacti.sql #导入cacti数据库文件
exit; #退出MySQL控制台
vi /usr/local/nginx/html/include/config.php #配置数据库连接
$database_type = "mysql";
$database_default = "cactidb"; #数据库名称
$database_hostname = "localhost"; #主机名称，默认即可
$database_username = "cactiuser"; #数据库用户名
$database_password = "123456"; #数据库密码
$database_port = "3306"; #MySQL数据库默认连接端口
$database_ssl = false;

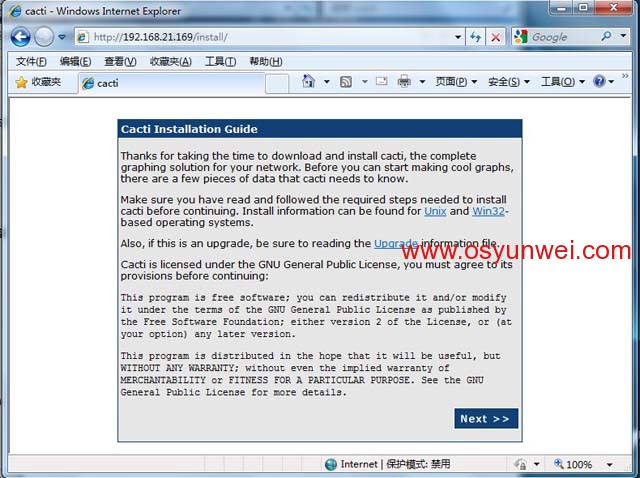

打开http://192.168.21.169/
出现下面的界面
点击Next

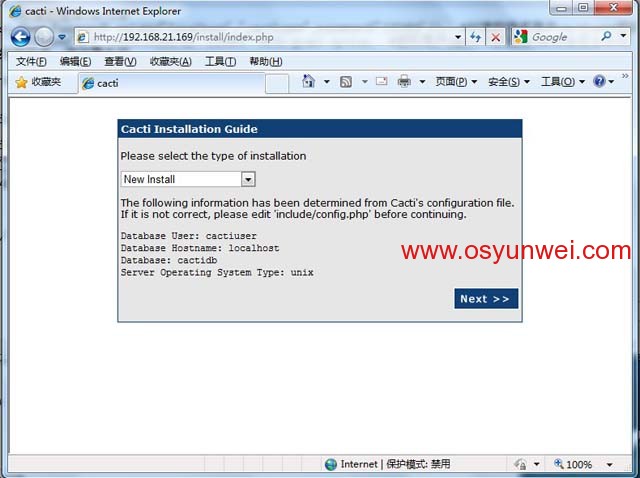

Please select the type of installation
选择New install #安装
点Next，出现下面界面

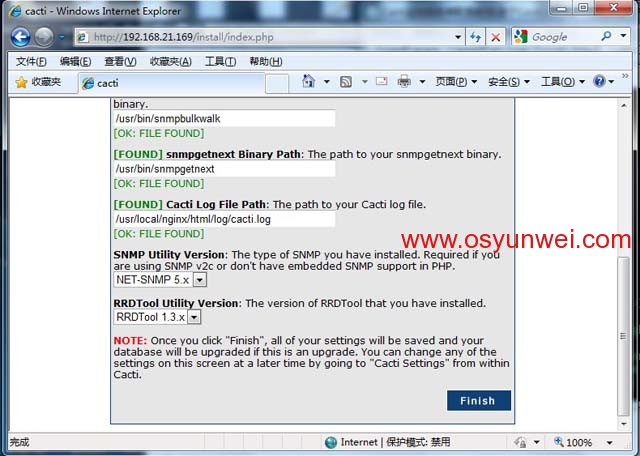

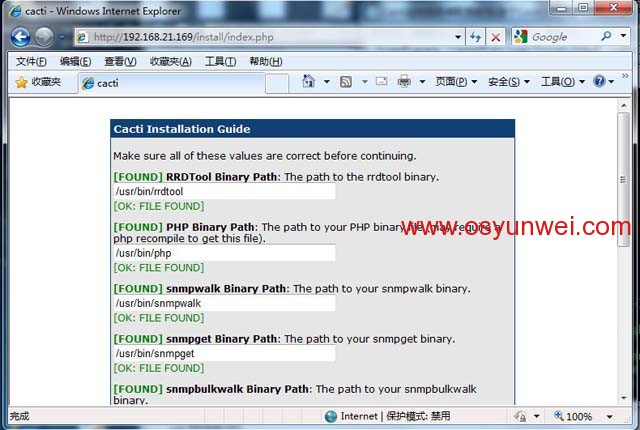

每个选项下面都是[OK: FILE FOUND]，表示配置文件路径全部正确

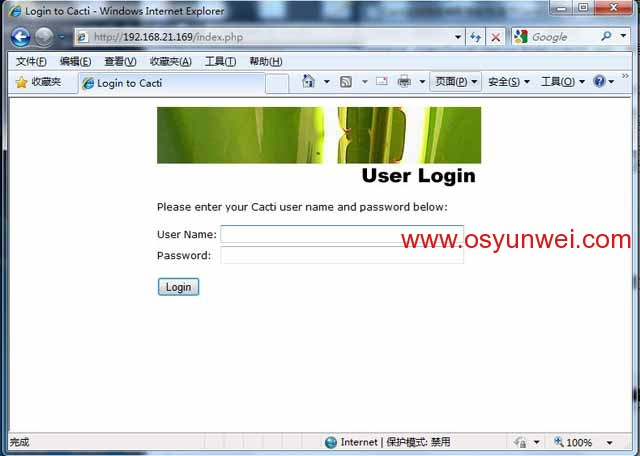

点Finish，出现登录界面
User Name:admin
Password:admin

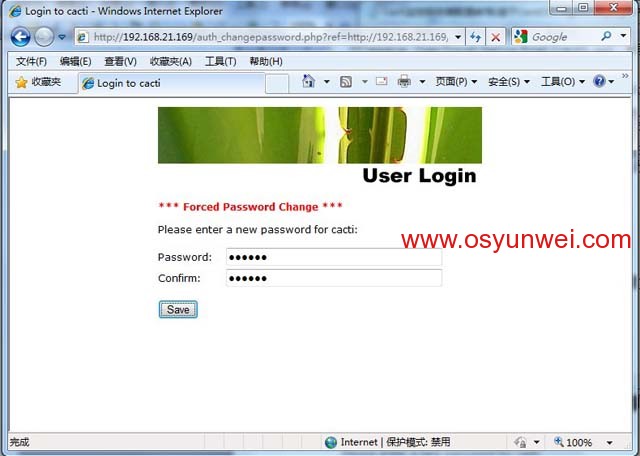

第一次登录成功之后，必须设置新密码

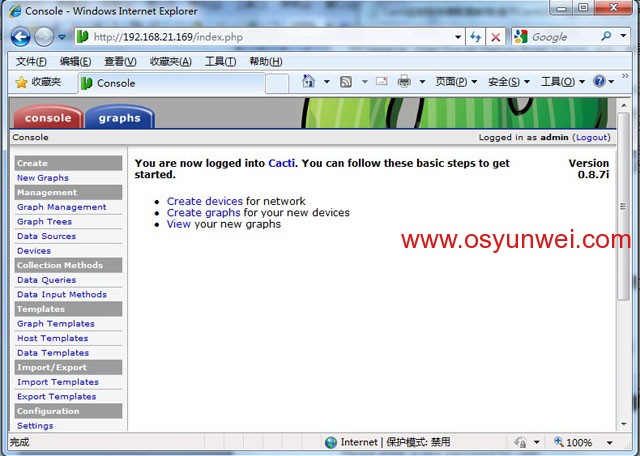

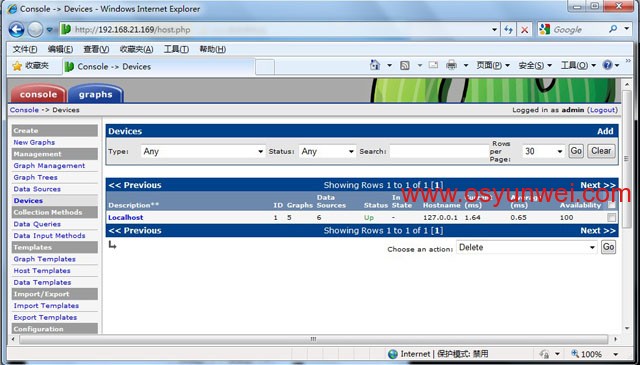

输入两次新密码，点Save，进入Cacti控制页面
yum install -y vixie-cron #安装计划任务，某些系统上可能没有预装
chkconfig crond on #设为开机启动
crontab -e #设置每隔5分钟Cacti采集一次数据
*/5 * * * * php /usr/local/nginx/html/poller.php &> /dev/null
service crond start #启动crond
/usr/bin/php /usr/local/nginx/html/poller.php #手动刷新数据
至此，Cacti监控服务器安装完成
二、配置被监控主机
1、配置Windows主机
说明：要使用Cacti监控一台Windows主机，需要在被监控的主机上面安装snmp（简单网络管理协议）
下面安装配置snmp

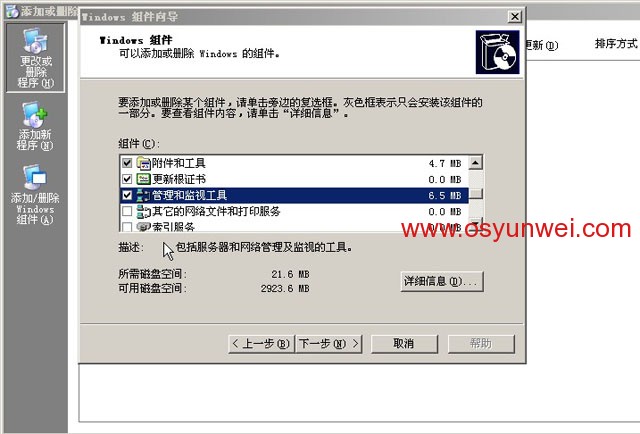

开始-设置-控制面板-添加或删除程序-添加删除Windows组件

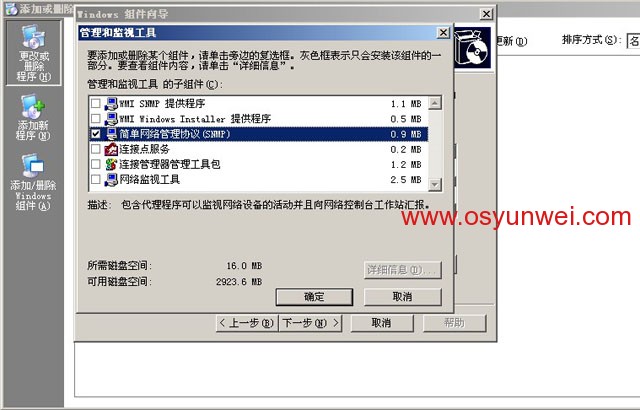

找到管理和监视工具，前面打勾，在点详细信息：简单网络管理协议（SNMP）前面打勾，然后却确定，下一步
系统运维 www.osyunwei.com 温馨提醒：qihang01原创内容版权所有,转载请注明出处及原文链接

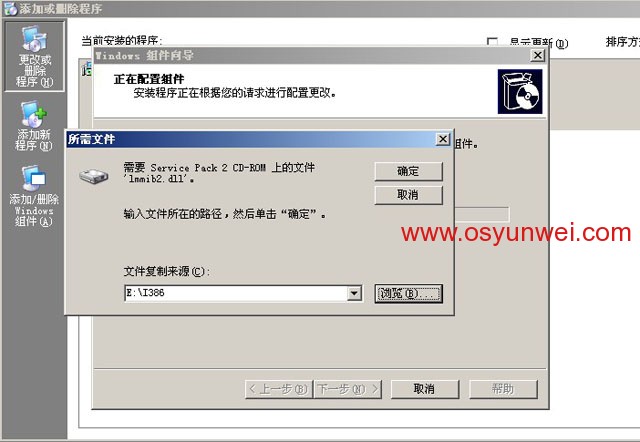

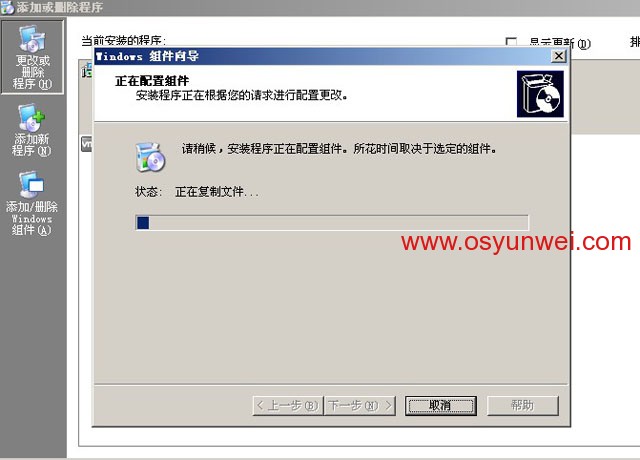

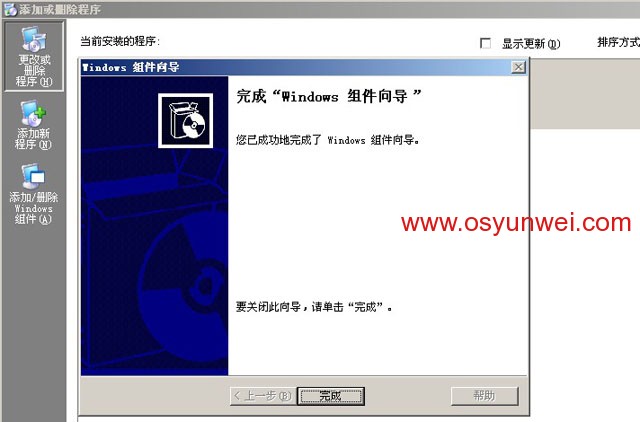

开始安装，直到安装完成（注意：安装过程中会提示插入Windows系统光盘，这个需要提前准备好。）

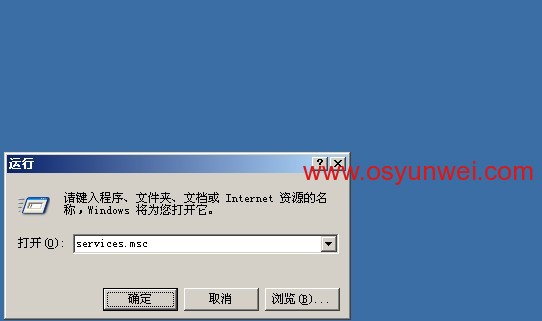

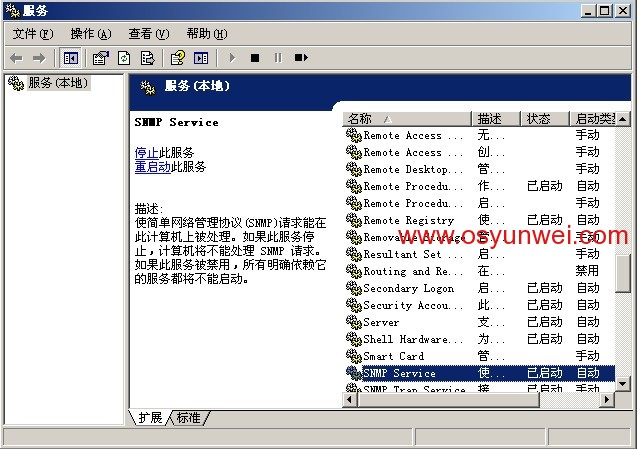

开始-运行，输入services.msc 确定，打开服务管理

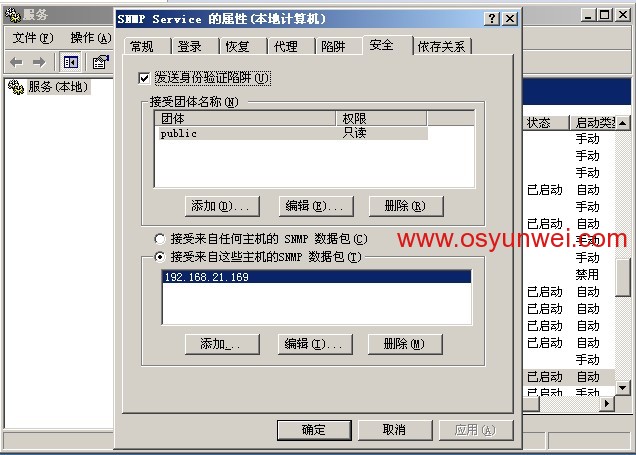

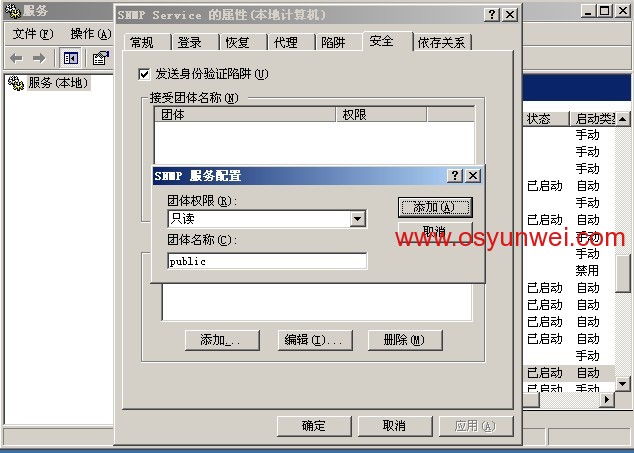

找到SNMP Service选项，双击打开，切换到安全选项，在接受团体名称下面点击添加，出现SNMP服务配置
团体权限：只读
团体名称：public
最后确定

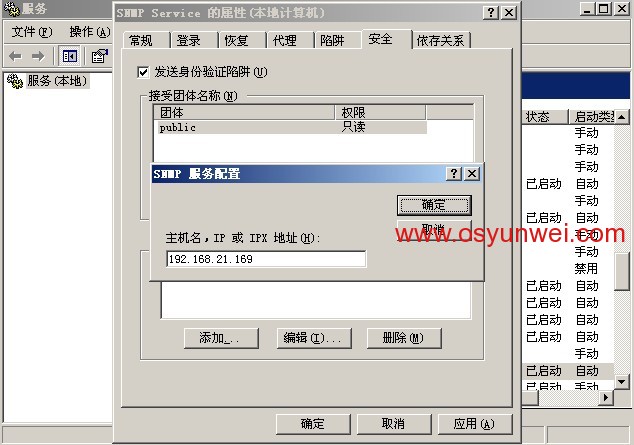

选中：接受来自这些主机的SNMP数据包，点下面的添加，在主机名，IP或IPX地址中输入Cacti监控主机的IP地
这里输入：192.168.21.169，最后，应用，确定。
最后重启Windows系统，至此，被监控的Windows主机设置完成。
2、配置Linux主机
说明：要使用Cacti监控一台Linux主机，需要在被监控的主机上安装net-snmp等相关的软件包；
同时需要开启防火墙UDP161端口
（1）、开启防火墙UDP161端口
vi /etc/sysconfig/iptables #编辑防火墙配置
-A INPUT -m state --state NEW -m udp -p udp --dport 161 -j ACCEPT
/etc/init.d/iptables restart #重启防火墙使配置生效
（2）、安装net-snmp（这里使用CentOS的yum命令在线安装）
yum -y install net-snmp
chkconfig snmpd on #设置开机启动
service snmpd start #启动snmpd
（2）、配置snmp
cp /etc/snmp/snmpd.conf /etc/snmp/snmpd.confbak #备份配置文件
vi /etc/snmp/snmpd.conf #编辑,修改为下面的内容
1 |
com2sec notConfigUser 192.168.21.169 public |
2 |
access notConfigGroup "" any noauth exact all none none |
3 |
view all included .1 80 |
netstat -nlup |grep ":161" #检查snmp服务器是否运行，出现类似下面输出结果，说明snmp运行正常
udp 0 0 0.0.0.0:161 0.0.0.0:* 2765/snmpd
至此，被监控的Linux主机设置完成。
三、设置Cacti监控服务器对Windows和Linux主机进行监控
1、添加对Windows主机的监控

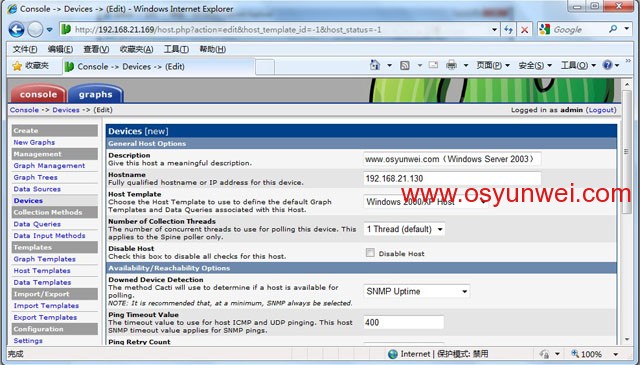

Management-Devices，点右上角的Add，添加主机
相关选项都有具体的说明：
Description：描述
Hostname：主机名，要监控的主机的IP地址，这里是192.168.21.130
Host Template：主机模板，选择Windows 2000/XP Host
监视主机：后面打勾，表示启用

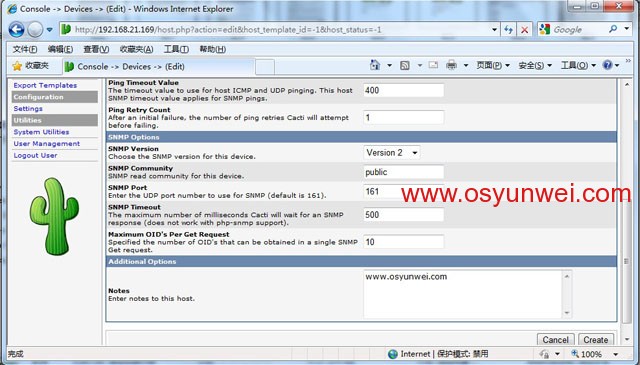

SNMP Community：SNMP团体名称，务必要与Windows主机之前设置的SNMP团体名称相同，否则监控失败，这里是public
SNMP Port：SNMP端口，默认是161
其他选项默认即可

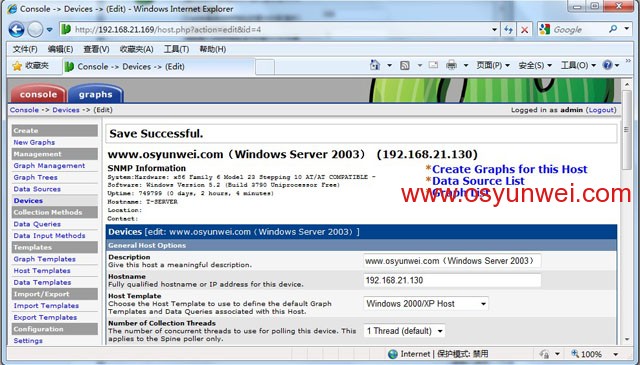

最后，点保存，会出现下面的界面

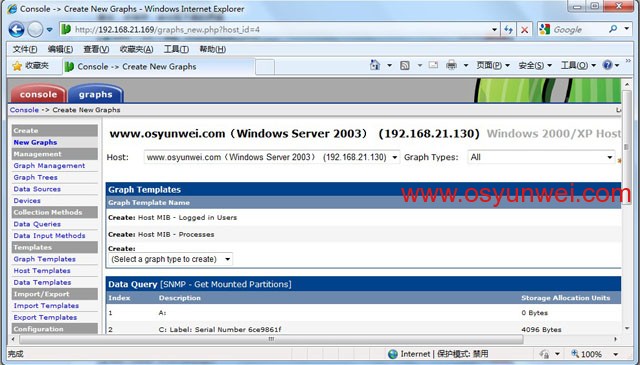

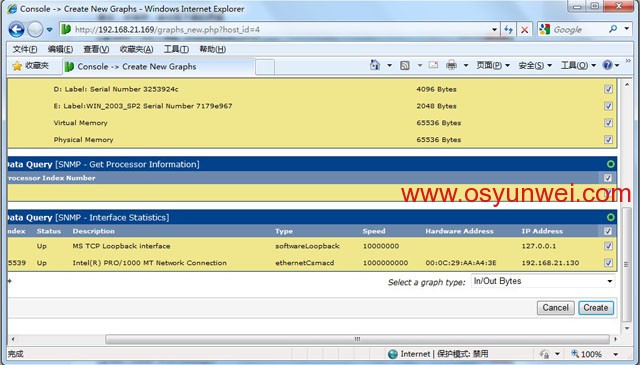

点击Create Graphs for this Host：为这个主机添加图形，根据自己需要监控的对象选中右边的复选框，
点Create添加

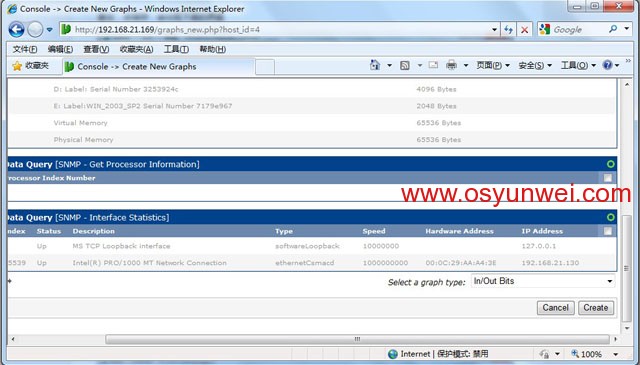

注意，最后一项，选择一个图形类型，32位主机选择In/Out Bytes ；64位主机选择In/Out Bytes（64位）

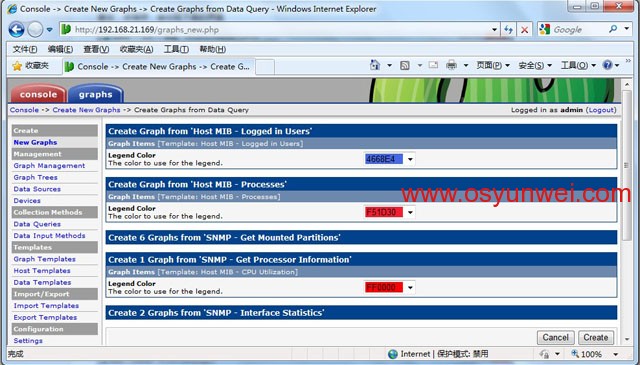

出现下面界面，再点添加
点上面导航栏的Graphs监视器，进入监视界面,
选择我们刚才添加的主机，已经可以看到监控的图形了，只是这个时候还没有数据，数据采集是5分钟轮询一次

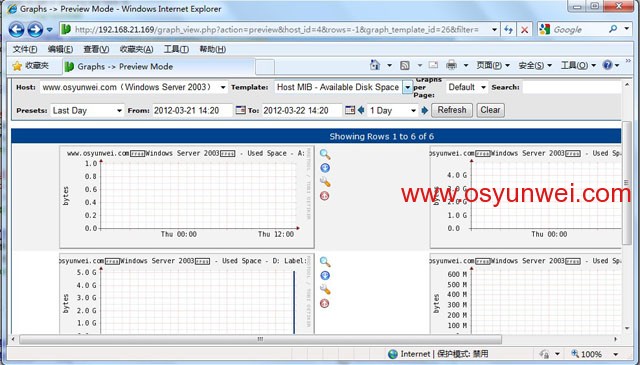

等待几分钟之后，刷新，会看到下面的界面，这个时候已经有了监控数据了。
Windows 主机监控设置完成
2、添加对Linux主机的监控

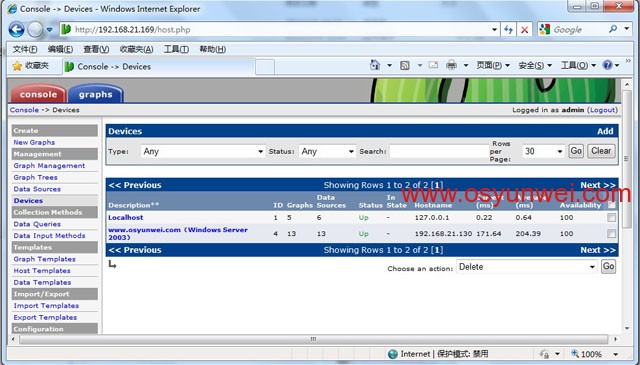

添加方法与Windows相同
注意：Hostname：主机名字填写Linux主机的IP，Host Template主机模板选择Local Linux Machine
系统运维 www.osyunwei.com 温馨提醒：qihang01原创内容版权所有,转载请注明出处及原文链接

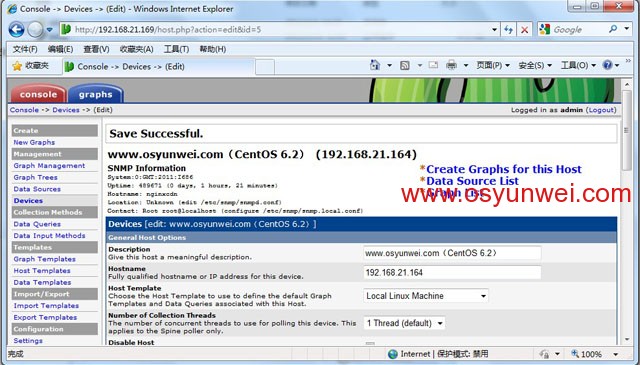

最后点添加，再点 Create Graphs for this Host 为这个主机添加图形，

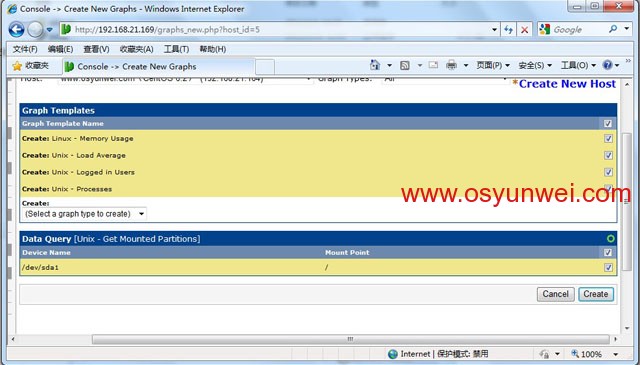

根据自己需要监控的对象选中右边的复选框，点添加

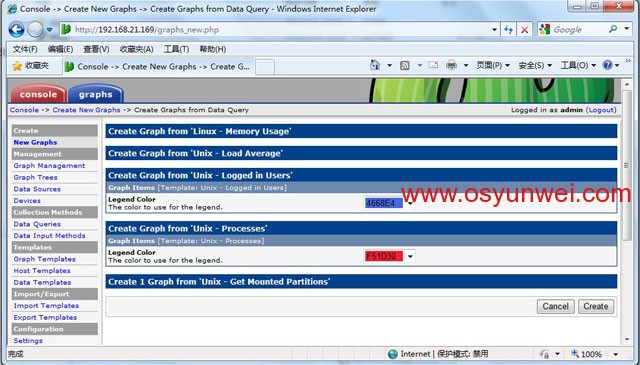

出现下面界面，再点Create添加
然后点上面导航栏的Graphs监视器，进入监视界面，选择刚才添加的Linux主机，

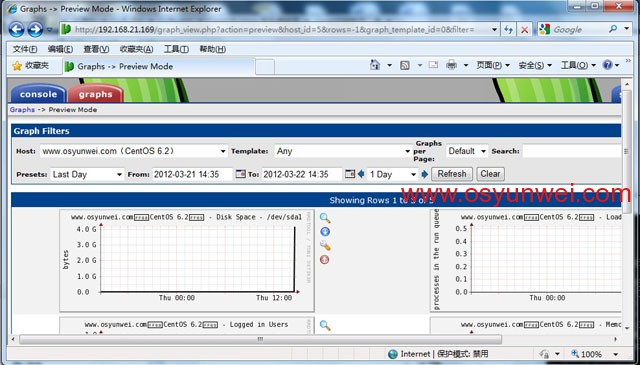

同样等待几分钟之后，会看到如下的监控数据
Linux 主机监控设置完成
至此，Cacti监控服务器配置教程完成
