arcpy.mapping常用四大件-StyleItem

by 李远祥

        StyleItem 笔者将其归类到arcpy.mapping的四大件当中，主要是因为它的独特之处，就是其能力是直接读取.style文件的。前面介绍的三大件，分别是对地图文档、图层、地图整饰元素进行操作，现在再加上能够读取和使用.style符号，基本上就能构成了完整的自动化制图体系。

        arcgis 的.style文件，就是我们常说的样式库文件，主要是用来保存符号样式、整饰元素样式等的文件。ArcMap有个普遍的特性，就是样式符号一旦读取之后，就可以脱离.style文件使用，所有的修改都与.style无关了，这也是导致很多人对于.style比较陌生。其实在严谨的GIS制图流程中，符号库是要先于数据整理、组织等工作之前开展的，所有的符号修改也是要先在符号库中修改，修改完成后再重新再图层中应用。但由于ArcMap允许没有符号脱离符号库生成（其实也不算脱离，只是保存在默认的符号库中），所以对于非专业制图人员来说，很多标准和规范没有得到很好的执行。

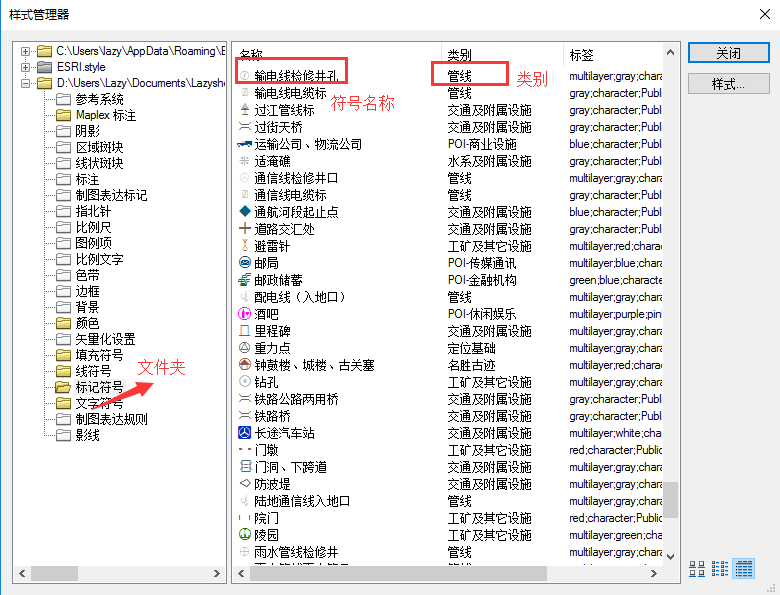

        StyleItem对象的作用是用来读取粒度更加细的符号样式，它能够识别出样式库中所有的样式类型，譬如颜色、图例项、标记符号和比例尺等，它基本上是要结合Layer和MapsurroundElement 使用，通过前者获取到图层或者整饰元素，然后对其应用样式。StyleItem只有三个属性，分别是itemName、itemCategory和styleFolderName ，全部都是只读属性，可以看出Esri对其定位是获取符号，而非制作符号（谁也不会天真到使用代码的方式去创建符号吧，毕竟有可视化界面styleManager去完成符号设计）。要能够使用这三个属性，就必须知道其对应在样式管理器中的具体部分。如下图所示，基本上可以知道这三个属性所对应的部分

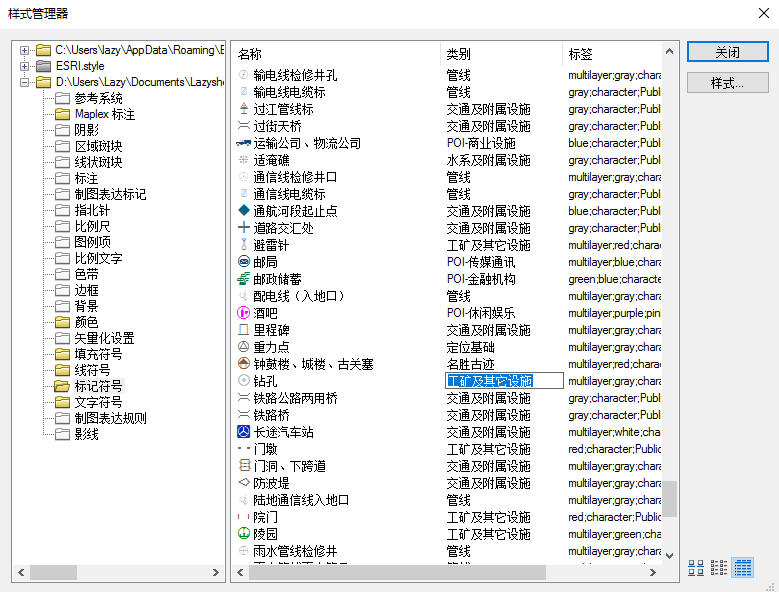

        在制作的时候，文件夹和符号名称都很好理解，唯独这【类别】的设置，有点不明确。这里的【类别】是不能创建的，只能在符号新建的时候或者重命名的时候，进行修改，修改的方式也只能是纯文本输入，没有所谓的下拉框选择的操作，所以，一旦输入错误，符号就有可能分在不同的类别当中。下图就是在符号创建完成之后，通过点击【类别】一列进行重新定义类别的操作

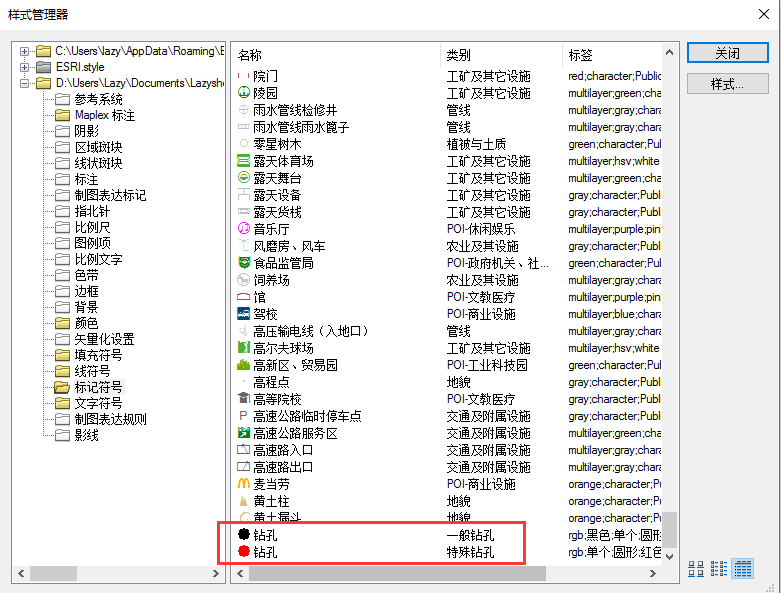

        为什么会有【类别】的东西，看看下面最简单的命名方式吧，ArcGIS的符号名称是可以相同的，那么怎样才能精确查找到符号？那就需要【类别】进行配合操作了。如下图，符号名称都未【钻孔】，这种方式是可以存在的。

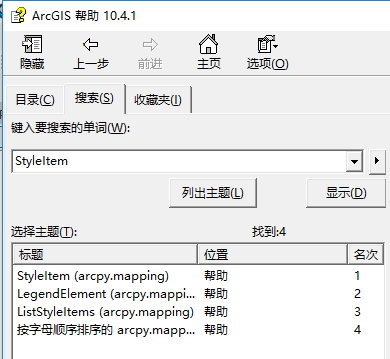

        当然，本章并不是讨论arcgis符号库是怎么命名的，但要了解清楚StyleItem 的运作方式，必须掌握其符号库组织的特性。上述的着一些细节，恐怕很多骨灰级的ArcGIS用户都不知道。接下来就看看StyleItem 是如何获取符号库中的符号了。通过帮助检索的方式，可以看到关于其调用的方式说明少之极少，如下图

        点开每一个帮助，其代码可以看看，均没有说明如何引用外部符号库，官方的代码如下

import arcpy
mxd = arcpy.mapping.MapDocument(r"C:\\Project\\Project.mxd")
df = arcpy.mapping.ListDataFrames(mxd)[0]
lyrFile = arcpy.mapping.Layer(r"C:\\Project\\Data\\Rivers.lyr")
arcpy.mapping.AddLayer(df, lyrFile, "TOP")
lyr = arcpy.mapping.ListLayers(mxd, 'Rivers', df)[0]
styleItem = arcpy.mapping.ListStyleItems("USER_STYLE", "Legend Items", "NewDefaultLegendStyle")[0]
legend = arcpy.mapping.ListLayoutElements(mxd, "LEGEND_ELEMENT")[0]
legend.updateItem(lyr, styleItem)
del mxd

        很明显，这种方式只是调用了默认的符号库，如果要指定符号库的符号的话，还是需要使用arcpy.mapping.ListStyleItems 方法来获取，可以查看一下

ListStyleItems (style_file_path, style_folder_name, wildcard)的用法，从这个方法来看，是可以指定符号库路径的，顺便再看看其结果，是一个数组，所以实例代码中使用了数据的第一个对象。很明显，这对应上面所说的符号命名方式是可以重叠的，如果想精确获取到符号，也就需要使用StyleItem 的itemCategory 属性了。

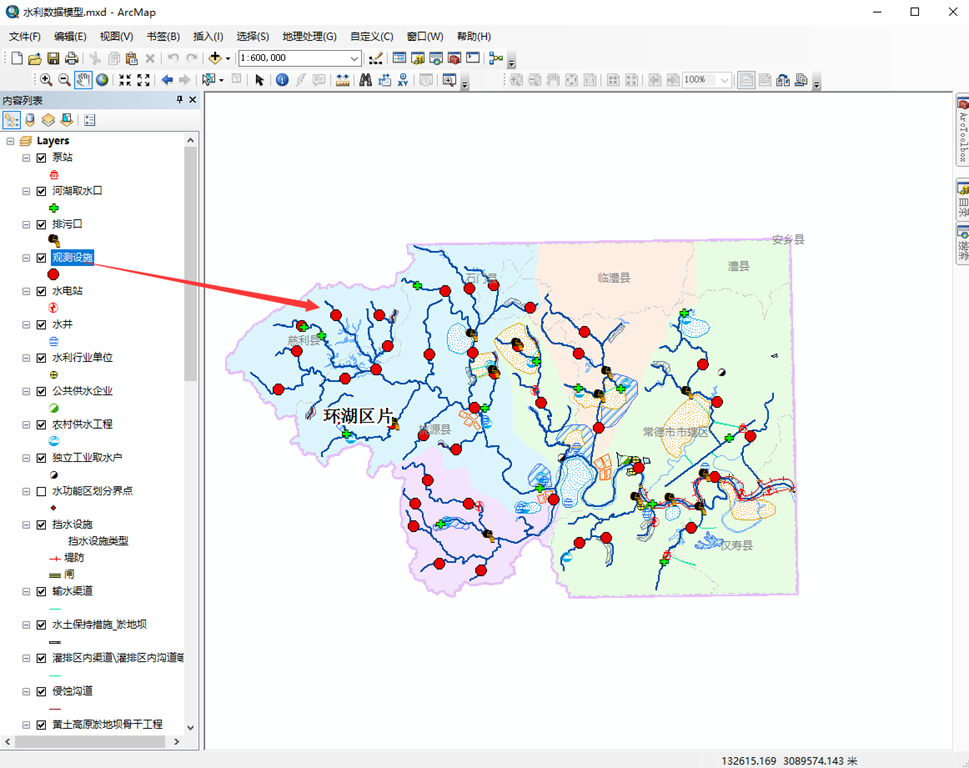

        接下来可以感受一下如果通过arcpy.mapping的方式去指定渲染的符号了，下图是一个监测设施图层，使用了红色圆点来表示，如图

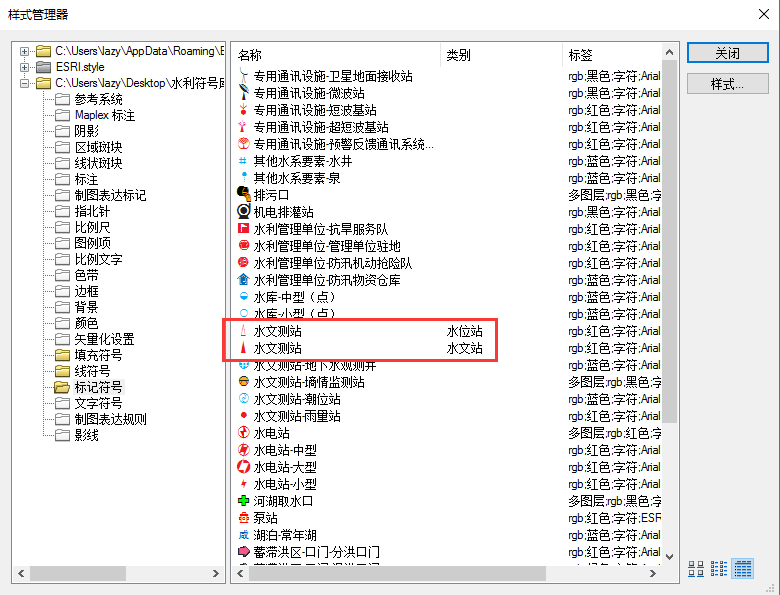

        现在需要将其符号改为【水文测站】的水文站符号，其对应的符号库中已经有相同的“水文测站”的名称，如下图

        其中已经在类别在分为【水位站】和【水文站】两个类别。现在可以看看代码怎么操作了。

#coding=gbk
import arcpy
styleItems = arcpy.mapping.ListStyleItems(r"C:\\Users\\lazy\\Desktop\\1\\water.style", "Marker Symbols", "水文测站")
for style in styleItems:
    if style.itemCategory=="水文站".decode('gbk'):
        print style.itemName
del mxd

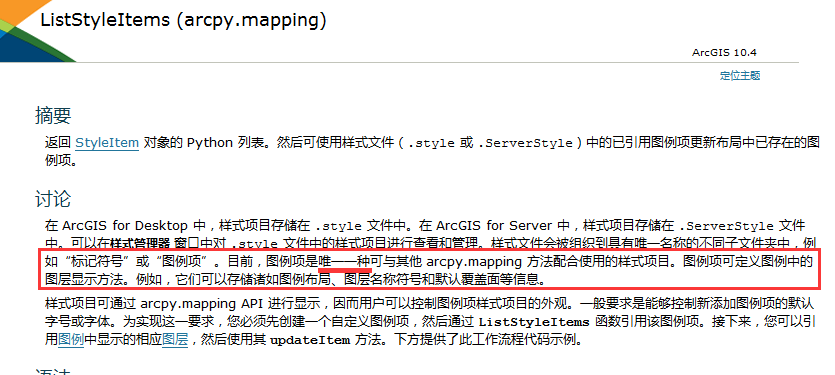

        非常惋惜的是目前arcpy.mapping 还没有能力可以直接修改图层的样式符号，就算能读取这些样式文件，也无法对图层进行设置。唯一一个可以设置的是图例，这在帮助文档里面已经说明得非常具体，如果不留意帮助，可能还一直在寻找这种修改符号的方法。而且最让人无奈的是这个说明是在ListStyleItems 方法中说明，有点让人啼笑皆非。

        那可以看看以下代码，最终实现的是修改图例的样式，这些样式只是包括图例的布局、字体配置（当然不包括符号了，符号是图层关联过来的）

#coding=gbk
import arcpy
mxd = arcpy.mapping.MapDocument(r"C:\\Users\\lazy\\Desktop\\水利符号库\\水利模型\\水利数据模型.mxd")
df = arcpy.mapping.ListDataFrames(mxd)[0]
lyr = arcpy.mapping.ListLayers(mxd, '', df)[3]
styleItems = arcpy.mapping.ListStyleItems(r"C:\\Users\\lazy\\Desktop\\1\\water.style", "Legend Items", "水文测站")
for style in styleItems:
    if style.itemCategory=="水文站".decode('gbk'):
        #更新图层符号
        legend = arcpy.mapping.ListLayoutElements(mxd, "LEGEND_ELEMENT")[0]
        legend.updateItem(lyr, style)
mxd.save()
del mxd

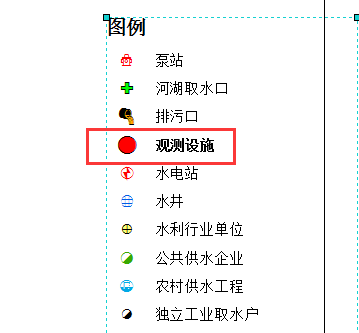

        最终的效果就是明显替换了图例部分，让图例的字体变粗了，这个效果就是可以在样式管理器中设计的了。



总结：StyleItem还处理幼儿阶段，能够实现的功能还是非常有限，不过相信随着ArcMap的完善，会逐步将这些功能补上，毕竟现在已经可以看到其操作符号库的方法了，并且可以修改图例的布局，相信很快就会覆盖其他的符号设置功能。
