有损传输实例

Posted 2022-06-10 dog250

下周终于可去公司了，有点快放假的感觉。阳台吹着晚风，用Java写个柔性有损传输的例子：

• 发送端发送的任何数据包都可丢弃，不影响接收端解码。
• 发送端编码不做FEC，不做冗余。
• 发送端不检测丢包不重传，接收端在很短时隙中能收多少算多少。

这绝对具有超低延时效果，但要结合一个好的编解码算法。背后的思想是：

• 信息(特别是像素或帧差分)具有连续性特征，大概率不会突变。
• 预测像素和帧差分比预测网络拥塞和RTT容易得多，且更准确。

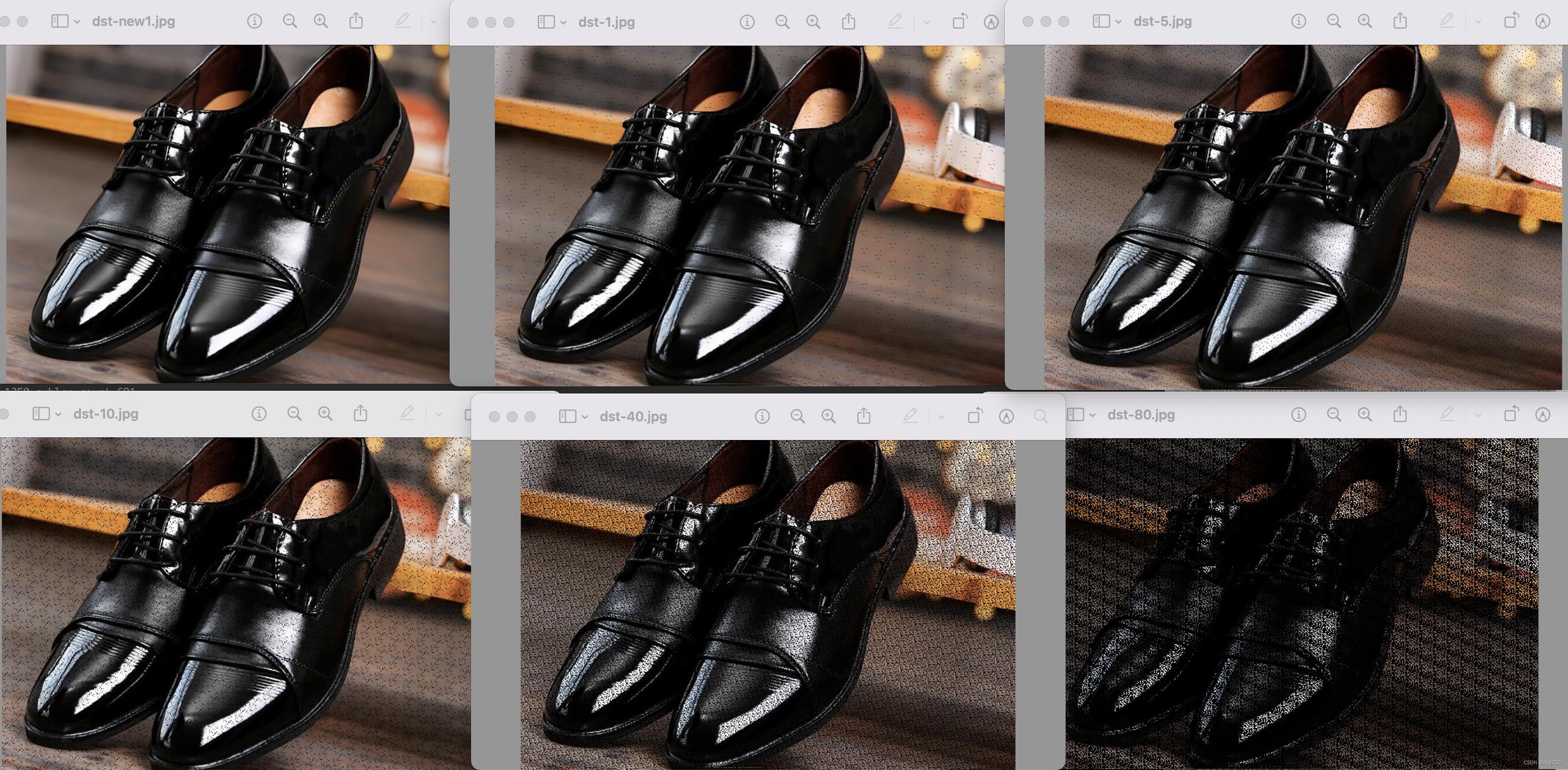

实现了一个简单的UDP柔性有损传输，下面是运行代码后的实际效果，本地lo口传输，tc netem模拟丢包。文件名 dst-x.jpg，x表示丢包率，第一个是原图，后面分别是1%，5%，10%，40%，80%丢包率：

时间关系，例子很简单，只传输一幅jpeg图片，但可想象，可以做得更好。

看效果，丢包导致的损失是有规律的损失，因为我偷了懒，我采用固定步长的像素间隔整合packet，比如将1，101，201，301，401整合成一个packet，2，202，302，402整合成下一个packet，正确的做法应该是随机整合，或根据图片像素的意义整合，比如不均匀编码，像背景之类的相似像素尽量集中，反之则尽量分散以换更大冗余。

可以眼见，即使80%的丢包率，也还能显示一个不错的轮廓。

结合不错的编解码，肯定效果更不错。深挖下去的话，结合像素的意义，编码纠错效果再加上来，可以弥补很多由于丢包带来的损失，比如黑色皮鞋面，像素丢失后很容易猜出是黑色，预测这个比预测网络拥塞容易多了，不是吗？

总之，主要还是编解码算法，至于传输效果，交给香农定律吧。

以上实例10%的丢包率场景，有损传输的分辨率效果还不错，皮鞋清晰可见，没有重传，可保证最短时延中只包括传输时延和编解码时延，但是如果使用TCP呢？为了换取原图效果，延时增加多少呢？
下面是丢包率分别为1%和80%时有损传输的时间，使用tcpdump -ttttt：

下面是TCP无损传输在15%丢包率时传输时间：
​
重传引入这么大的延时换无损清晰度，值得吗？还是相信香农定律吧，有噪信道编码定理。
附上代码，我不怎么会编程，但也不是一点也不会，稍微会一点，编的不好，代码是搜来的一些片段拼凑的，自己也写了点，不多：

import java.util.Random;
import java.awt.image.*;
import java.io.*;
import java.net.*;
import javax.imageio.ImageIO;

public class ImgTrans

	public static int [] dst_array = null;
	public static int DELTA = 500;

	public static int[] getPixels(String path) throws Exception
		BufferedImage img = null;
		int w, h;
		int data[] = null;
		img = ImageIO.read(new File(path));
		w = img.getWidth(); h = img.getHeight();
		data = new int[2 + w * h];
		data[0] = w; data[1] = h;
		for (int i = 0; i < h; i ++)
			for (int j = 0; j < w; j ++)
				data[2 + w * i + j] = img.getRGB(j, i);


		return data;


	public static void setPixels(int [] data, String path) throws Exception
		BufferedImage img = null;
		File outfile = new File(path);
		int w, h, k = 0;
		w = data[0]; h = data[1];
		img = new BufferedImage(w, h, BufferedImage.TYPE_3BYTE_BGR);
		for (int i = 0; i < h; i ++)
			for (int j = 0; j < w; j ++)
				img.setRGB(j, i, data[2 + w * i + j]);


		ImageIO.write(img, "jpg", outfile);


	public static void receiveImg(int [] sub)
		int delta = ImgTrans.DELTA;
		int len = sub[3];
		int offset = sub[4];
		int count  = len/delta;

		if (dst_array == null)
			dst_array = new int[len + 2];
			for (int i = 0; i < len + 2; i ++)
				dst_array[i] = 0;

			dst_array[0] = sub[0]; dst_array[1] = sub[1];


		for (int j = 0; j < count; j ++)
			dst_array[2 + offset + j*ImgTrans.DELTA] = sub[j + 5];

		if (offset < len%ImgTrans.DELTA)
			dst_array[2 + offset + count*ImgTrans.DELTA] = sub[count + 5];



	public static void sendImg(int [] data) throws Exception
		int delta = ImgTrans.DELTA;
		int count;
		int len = data.length - 2;
		int k = 0;
		int[] sub;
		DatagramSocket socket = new DatagramSocket();
		count = len/delta;

		for (int i = 0; i < ImgTrans.DELTA; i ++)
			if (i < len%ImgTrans.DELTA)
				sub = new int[count + 6];
				sub[2] = count + 6;
			 else
				sub = new int[count + 5];
				sub[2] = count + 5;

			sub[0] = data[0];
			sub[1] = data[1];
			sub[3] = len;
			sub[4] = i;
			for (int j = 0; j < count; j ++)
				sub[5 + j] = data[i + j*ImgTrans.DELTA + 2];

			if (i < len % ImgTrans.DELTA)
				sub[count] = data[count*ImgTrans.DELTA + i + 2];

			byte[] bs = ImgTrans.iatoba(sub);
			DatagramPacket subpkt = new DatagramPacket(bs, bs.length, InetAddress.getLocalHost(), 1234);
			socket.send(subpkt);
			/* for test
			Random rand = new Random();
			int r = rand.nextInt(200);
			if (r < 190)
				System.out.println(sub.length + " len  count " + count);
				receiveImg(sub);

			*/



	public static byte[] iatoba(int[] intarr)
		int blen = intarr.length * 4;
		byte[] bt = new byte[blen];
		int curint = 0;
		for (int j = 0, k = 0; j < intarr.length; j ++, k += 4)
			curint = intarr[j];
			bt[k] = (byte)((curint>>24) & 0xFF);
			bt[k+1] = (byte)((curint>>16) & 0xFF);
			bt[k+2] = (byte)((curint>>8) & 0xFF);
			bt[k+3] = (byte)((curint>>0 )& 0xFF);

		return bt;


	public static int[] batoia(byte[] btarr)
		int i1,i2,i3,i4;
		int[] intarr = new int[btarr.length/4];
		for (int j = 0, k = 0; j < intarr.length; j ++, k += 4)
			i1 = btarr[k];
			i2 = btarr[k+1];
			i3 = btarr[k+2];
			i4 = btarr[k+3];

			if (i1 < 0)
				i1 += 256;
			if (i2 < 0)
				i2 += 256;
			if(i3 < 0)
				i3+=256;
			if(i4 < 0)
				i4+=256;
			intarr[j] = (i1<<24) + (i2<<16) + (i3<<8) + (i4<<0);

		return intarr;


	static class RecvThread extends Thread
		private DatagramSocket mSocket;
		public void run()
			try
				mSocket = new DatagramSocket(1234);
				while(true)
					byte[] bs = new byte[5000];
					DatagramPacket subpkt = new DatagramPacket(bs, bs.length);
					mSocket.receive(subpkt);
					ImgTrans.receiveImg(ImgTrans.batoia(bs));

			 catch (Exception e)


        // tc qdisc add dev lo root netem loss 1%
        // tc qdisc add dev lo root netem loss 5%
        // tc qdisc add dev lo root netem loss 10%
        // tc qdisc add dev lo root netem loss 40%
        // tc qdisc add dev lo root netem loss 80%
	public static void main(String []args) throws Exception
		int data[] = null;
		RecvThread thread = new RecvThread();
		thread.start();
		Thread.sleep(100);
		data = getPixels(args[0]);
		sendImg(data);
		Thread.sleep(1000);
		setPixels(dst_array, args[1]);
		System.exit(0);


傍晚凉风体感不错，我不是一直说什么有损柔性传输吗，写个有损传输的demo，看下效果。

浙江温州皮鞋湿，下雨进水不会胖。
